Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 44712

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мегаомметры ЭС0210, ЭС0210-Г

Назначение средства измерений

Мегаомметры ЭС0210, ЭС0210-Г (далее – мегаомметры) предназначены для измере-

ния сопротивления изоляции электрических цепей, не находящихся под напряжением и изме-

рения действующего значения переменного или величины постоянного напряжения на изме-

ряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения изме-

рения.

Мегаомметры применяются для измерения сопротивления изоляции электрических

проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других уст-

ройств, а также для измерения поверхностных, объёмных сопротивлений изоляционных мате-

риалов, на предприятиях промышленности, коммунального и сельского хозяйства.

Описание средства измерений

Мегаомметры выпускаются в шести модификациях.

Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмиче-

ской шкалой и состоят из следующих основных узлов: генератора переменного тока (для

ЭС0210-Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Пре-

образователь предназначен для получения стабильного измерительного напряжения и выпол-

нен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуще-

ствляется путём изменения опорного напряжения на делителе.

В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1-Г, ЭС0210/3-Г электронный измери-

тель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2-Г

– на двух логарифмических усилителях и повторителе напряжения на операционном усилите-

ле. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопро-

тивлений и не зависит от оперативного напряжения.

Мегаомметры изготовлены в брызговлагозащищённом пластмассовом корпусе.

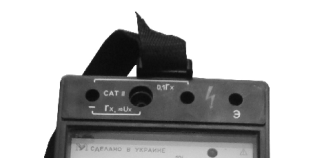

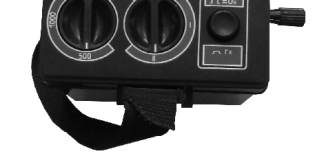

Фотографии мегаомметра и мест опломбирования приведены на рисунке 1.

Рис.1 Фотографии мегаомметра.

Оттиск клейма

поверителя

Оттиск клейма ОТК

Лист № 2

всего листов 3

Метрологические и технические характеристики

МодификацияДиапазон измерений, МОм

ЭС0210/1, ЭС0210/1-Г 0÷5, 5÷1000

ЭС0210/2, ЭС0210/2-Г0÷5, 0÷50, 50÷10000

ЭС0210/3, ЭС0210/3-Г0÷50, 50÷10000, 500÷100000

Таблица 1

Выходное напряжение на зажимах, В

100±10, 250±25, 500±50

500±50, 1000±100, 2500±250

0…600

Наименование параметра

Класс точности

Таблица 2

Значение

2,5

Диапазон измеряемых напряжений действующего значения пере-

менного или постоянного тока, В

(0,6 ± 0,2)

Длина шкалы для измерения сопротивления, мм, не менее

Длина шкалы для измерений напряжения, мм, не менее

Оперативный ток при закороченных зажимах, мА

Время установления показаний, с, не более

Режим работы мегаомметров, мин.: - измерение

- пауза, не менее

Рабочие условия применения:

- диапазон рабочих температур, ºС

- относительная влажность при 30 ºС без конденсации, %

от минус 30 до плюс 50

до 90

Габаритные размеры, мм, не более:

- ЭС0210

- ЭС0210-Г

Масса, кг, не более

Средняя наработка на отказ, ч

Средний срок службы, лет

120 × 141 × 201

155 × 141 × 201

2,8

12 500

Знак утверждения типа

Знак утверждения типа наносится на циферблат мегаомметра методом офсетной пе-

чати и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

В комплект поставки входят: мегаомметр, шнур – 3 шт., проводник, сумка, руково-

дство по эксплуатации.

Поверка

осуществляется согласно ГОСТ 8.409-81 «Омметры. Методы и средства поверки», ГОСТ 8.497-

83 «Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки»

Перечень основного оборудования, необходимого для поверки:

1 Магазин сопротивлений Р40116 кл.т. 0,2, пределы измерения сопротивлений 1·10

-1·10

Ом;

2 Магазин сопротивлений Р33 кл.т. 0,2, пределы измерения сопротивлений 0,1-99999,9 Ом;

3 Магазин сопротивлений Р4043 кл.т. 0,1, пределы измерения сопротивлений 1·10

-1·10

Ом;

4 Вольтметр электростатический С5023 кл.т. 0,5, пределы измерения напряжения 0-150 В;

5 Вольтметр электростатический С5026 кл.т. 0,5, пределы измерения напряжения 0-600 В;

6 Вольтметр электростатический С5028 кл.т. 0,5, пределы измерения напряжения 0-1,5 кВ;

7 Вольтметр электростатический С5029 кл.т. 0,5, пределы измерения напряжения 0-3 кВ;

8 Секундомер С1-2А, цена деления 0,2 с;

9 Пробойная установка УПУ-1:

- испытательное напряжение 0-10 кВ;

- погрешность установки напряжения ± 10%;

Лист № 3

всего листов 3

10 Мегаомметр ЭС0202/2-Г кл.т.2,5, диапазон измерения 0-10000 МОм, измерительные на-

пряжения 500 В, 1000 В, 2500 В.

Сведения о методиках (методах) измерений

Сведения отсутствуют

Нормативные и технические документы, устанавливающие требования к мегаомметрам

ЭС0210, ЭС0210-Г.

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие техниче-

ские условия";

ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабо-

раторного оборудования. Часть 1. Общие требования».

ГОСТ 8711-78 «Амперметры и вольтметры. Общие технические условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- выполнение работ по обеспечению безопасных условий и охраны труда;

- осуществление производственного контроля за соблюдением установленных зако-

нодательством Российской Федерации требований промышленной безопасности к эксплуата-

ции опасного производственного объекта;

- выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

ПАО «Уманский завод «Мегомметр»

Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49

тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27

е-mail:

megommetr@um.ck.ua

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС».

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:

office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

Е.Р. Петросян

Заместитель Руководителя Федерального

Агентства по техническому регулированию

и метрологии

М.П.

«_____» ______________2011 г.
