Преобразователи измерительные многоканальные MTL830, ГРСИ 21319-15
Номер госреестра:
21319-15
Наименование СИ:
Преобразователи измерительные многоканальные
Обозначение типа:
MTL830
Производитель:
Фирма "Measurement Technology Limited", Великобритания
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59155
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные многоканальные MTL830
Назначение средства измерений
Преобразователи измерительные многоканальные MTL830 (далее по тексту –
преобразователи) предназначены для измерения и преобразования входных сигналов от
термоэлектрических преобразователей, термопреобразователей сопротивления, различных
датчиков с выходными сигналами в виде напряжения постоянного тока, в пропорциональный
измеряемым величинам выходной кодовый сигнал.
Описание средства измерений
Принцип работы преобразователей основан на измерении и преобразовании сигналов,
поступающих от широкого спектра датчиков с выходными сигналами в виде напряжения
постоянного тока, активного сопротивления, термо-ЭДС, в цифровой кодовый сигнал,
пропорциональный входным сигналам.
ПреобразователиизмерительныемногоканальныеMTL830состоятиз2-х
компонентов:MTL831B (мультиплексор-передатчик),MTL838B-MBF (мультиплексор-
приемник).
Мультиплексор-передатчик MTL831B (рис. 1а) предназначен для преобразования
сигналов, поступающих от датчиков, в пропорциональный измеряемым величинам кодовый
сигнал для передачи по двухпроводной магистрали на мультиплексор-приемник MTL838B-
MBF. К преобразователю MTL831B можно подключить до 16 датчиков. MTL831B также
может быть установлен во взрывоопасной зоне. Питание передатчика осуществляется с
помощью магистрали передачи данных от приемника и не требует наличия источника питания
в опасной зоне.
Мультиплексор-приемник MTL838B-MBF (рис 1б), расположенный в безопасной зоне,
предназначен для приёма сигналов от MTL831B, линеаризации данных сигналов с учетом
компенсации холодных спаев термоэлектрических преобразователей, и выдаче кодовых
сигналов по шине MODBUS.
В памяти преобразователей хранятся характеристики используемых первичных
преобразователей температуры для обеспечения прямо пропорциональной зависимости
выходного сигнала от измеряемой температуры.

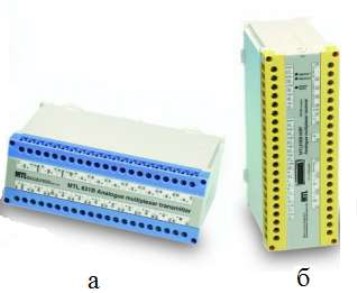

Рис. 1: Преобразователи измерительные многоканальные MTL830
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из установленной в
энергонезависимую память преобразователей части ПО.
Лист № 2
Всего листов 4
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано.
Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование встроенного ПО Software
Номер версии (идентификационный номер) ПО
(*)
1.00
Цифровой идентификатор программного обеспечения по номеру версии
Примечание к таблице 1:
(*)
– и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение
защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристики
Диапазон измерений температуры, °С:
- для термопреобразователей сопротивления -200…+850
- для термоэлектрических преобразователей -200…+1768
Диапазон измерений напряжения постоянного тока, мВ-60…+ 60
Количество каналов до 16
Типы используемых первичных преобразователей:
- датчики с выходным сигналом в виде напряжения постоянного тока;
- термопреобразователи сопротивления (с НСХ по ГОСТ 6651-2009) типов Pt100, Cu50
- термоэлектрические преобразователи (с НСХ по ГОСТ Р 8.585-2001) E, J, K, L, N, R, T
Пределы допускаемой основной приведенной погрешности (при 20 °С), % (от диапазона
измерений):
- для датчиков с выходным сигналом в виде напряжения постоянного тока, %0,1
- для термопреобразователей сопротивления, % 0,1
Пределы допускаемой основной абсолютной погрешности (при 20 °С), % (от диапазона
измерений):
- для термоэлектрических преобразователей±(0,1% + 0,7 °С)
Пределы допускаемой дополнительной приведенной погрешности от влияния температуры
окружающего воздуха, %/ 1 °С:
- для датчиков с выходным сигналом в виде
напряжения постоянного тока[(наибольшее из значений 0,01 % от
диапазона или 2 мкВ)+0,01 %]
- для термопреобразователей сопротивления[(наибольшее из значений 0,01 % от
диапазона или 0,025 °С)+0,005 %]
- для термоэлектрических преобразователей [(наибольшее из значений 0,01 % от
диапазона или 2 мкВ)+0,03 °С+0,01 %]
Напряжение питания постоянного тока, В20...35
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С -20...+60
- относительная влажность окружающего воздуха, %, не более 95
(без конденсации)
Масса, кг, не более2,5
лист (в правом верхнем углу)
также на табличку (наклейку),
Знак утверждения типа
Знак утверждения типа наносится на титульный
Руководства по эксплуатации типографским способом, а
прикрепленную к прибору.
Лист № 3
Всего листов 4
обеспечение PCS83,
изолятор MTL3052,
Комплектность средства измерений
Преобразователь (исполнение в соответствии с заказом) – 1 шт.;
Руководство по эксплуатации – 1 экз.;
Методика поверки – 1 экз.;
По дополнительному заказу могут поставляться: программное
защитные корпуса для преобразователей, цифровой искробезопасный
конфигуратор HAN83.
Поверка
осуществляется в соответствии с документом МП 21319-15 «Преобразователи измерительные
многоканальныеMTL830.Методикаповерки»,утвержденнымФГУП«ВНИИМС»
21.10.2014 г.
Основные средства поверки:
- компаратор напряжений Р3003, класс точности 0,0005;
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр
№ 52489-13).
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации на преобразователи.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным многоканальным MTL830
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ13384-93Преобразователиизмерительныедлятермоэлектрических
преобразователей и термопреобразователей сопротивления. Общие технические требования и
методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы.
Международный стандарт МЭК 60751 Промышленные чувствительные элементы
термометров сопротивления из платины.
Техническая документация фирмы «Measurement Technology Limited», Великобритания.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Изготовитель
фирма «Measurement Technology Limited», Великобритания
Адрес: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL
Тел.: +44 (0)1582 723633, Факс: +44 (0)1582 422283
E-mail:
, адрес в Интернет:
Заявитель
ЗАО «ВСП Лтд»
Адрес: 107023, г.Москва, Семёновская площадь, 1а, этаж 18
Тел/факс: +7 (499) 754 0053
E-mail:
, адрес в Интернет:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ____________ 2015 г.
