Измерители-сигнализаторы поисковые ИСП-РМ1701, ГРСИ 20879-16
Номер госреестра:
20879-16
Наименование СИ:
Измерители-сигнализаторы поисковые
Обозначение типа:
ИСП-РМ1701
Производитель:
ООО "Полимастер", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2019
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64411
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители - сигнализаторы поисковые ИСП-РМ1701
Назначение средства измерений
Измерители - сигнализаторы поисковые ИСП-РМ1701 (далее - приборы) предназначены
для измерения скорости счета от гамма-излучающих источников с целью поиска, обнаружения
и локализации радиоактивных материалов по внешнему гамма- излучению.
Описание средства измерений
Принцип действия приборов основан на измерении скорости счета импульсов,
поступающих с выхода блока детектирования и сравнения измеренной скорости счета с
пороговым значением, рассчитанным на основе измерения скорости счета текущего гамма-фона
и установленного коэффициента n (количество среднеквадратичных отклонений текущего
радиационного фона).
Блок детектирования гамма-излучения выполнен в виде встроенного блока на основе
сцинтиллятор-фотодиод. Блок детектирования преобразует гамма кванты в электрические
импульсы квазигауссовой формы, которые затем поступают в блок обработки.
Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы,
ведетматематическуюобработкусигналовиосуществляетвыводинформациина
жидкокристаллический индикатор (ЖКИ) и сигнализатор звуковой. Выдача информации на
звуковой сигнализатор осуществляется при превышении установленного порогового значения.
Конструктивно прибор выполнен в виде портативного моноблока, закрепленного на
телескопической штанге. Для звуковой сигнализации, при превышении установленного
порогового значения используются телефоны головные.
На лицевой панели блока обработки расположены кнопки управления и ЖКИ.
Включение/выключениеприборатакжеможетосуществлятьсяспомощьюкнопки,
расположенной на ручке телескопической штанги.
Питание приборов осуществляется от гальванических элементов типа АА.
Приборы выпускаются в двух модификациях:
-
измеритель-сигнализатор поисковый ИСП - РМ1701;
-
измеритель-сигнализатор поисковый ИСП-РМ1701М.
Отличительные особенности модификаций представлены в таблице 1.
ИСП-РМ1701ИСП-РМ1701М
есть
есть
есть
есть
нет есть
4 1
нет есть
нет есть
нет есть
поисковых ИСП-РМ1701 приведен на
Таблица 1
Характеристика
Режимы работы приборов:
- режим тестирования;
- режим калибровки по радиационному фону;
- режим поиска;
- режим установок;
- режим связи с персональным компьютером (ПК)
Количество элементов питания типа АА, шт
Индикация статистической погрешности
Световые сигналы при превышении порога
срабатывания
Наличие подсветки ЖКИ
Общий вид измерителей - сигнализаторов
рисунке 1.
Лист № 2
Всего листов 5

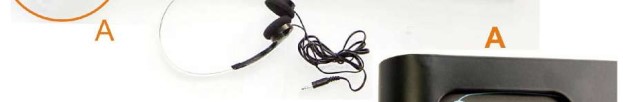

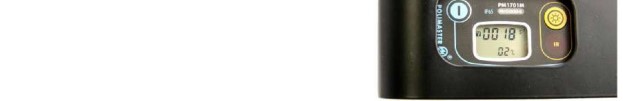

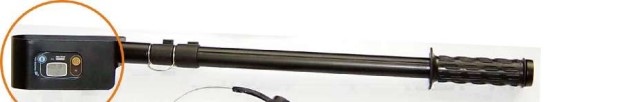

Рисунок 1 - Общий вид и место пломбирования
измерителей - сигнализаторов поисковых ИСП-РМ1701
Знак поверки наносится на свидетельство о поверке.
Программное обеспечение
Программное обеспечение (ПО) приборов является встроенным, метрологически
значимая часть ПО размещается в энергонезависимой памяти микропроцессора, запись которой
осуществляетсявпроцессепроизводства.ПОзащищеноотпреднамеренныхи
непреднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией
аппаратной части прибора. Защитная пломба ограничивает доступ к ПО, при этом ПО не может
быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО
невозможно без специализированного оборудования изготовителя. ПО не требует специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Таблица 2 - Идентификационные данные ПО измерителей - сигнализаторов ИСП-РМ1701
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОТИГР.0030.00.02-04
Номер версии (идентификационный номер) ПО v. 0.4
Цифровой идентификатор ПО Не определен
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО измерителей -
сигнализаторов поисковых ИСП-РМ1701 от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий».
Метрологические и технические характеристики
Знние
Таблица 3 - Основные метрологические и технические характеристики измерителей -
сигнализаторов поисковых ИСП-РМ1701
Характеристика
ИСП-РМ1701
аче
ИСП-РМ1701М
Чувствительность к гамма-излучению энергии
0,662 МэВ радионуклида
137
Cs, (ипм./с)/(мкЗв/ч), не
менее100
Диапазон энергий регистрируемого гамма-излуче-
ния, МэВот 0,06 до 3,0
Лист № 3
Всего листов 5
Характеристика
±40
Значение
ИСП-РМ1701ИСП-РМ1701М
Пределы допускаемой основной относительной по-
грешности измерений средней скорости счета им-
пульсов в диапазоне от 10 до 9999 с
-1
, %
±
35
55,0
0,1
5
±10
±10
6,01,5
1000
-200
-
350
-70
-
-800
10000
60
0,85 0,75
1,3
646 654
54 65
202 102
Минимальная обнаруживаемая активность источ-
ника
133
Ва на расстоянии 0,2 м при перемещении со
скоростью 0,2 м/с, кБк
Частота ложных срабатываний, мин
-1
, не более
Нестабильность показаний скорости счета за время
непрерывной работы 24 часа, %, не более
Пределы допускаемой дополнительной
относительной погрешности измерений средней
скорости счета импульсов:
-
при крайнем значении повышенной рабочей
температуры и повышенной влажности;
-
при крайнем значении пониженной
температуры;
-
при крайних значениях напряжения питания.
Номинальное напряжение питания прибора, В
Время непрерывной работы от одного комплекта
элементов питания, ч, не менее:
-
в диапазоне рабочих температур от 0 до + 50
°
С;
·
при отключенномзвуковом сигнализаторе;
·
при включенномзвуковомсигнализаторе;
-
в диапазоне рабочих температур от 0 до - 30
°
С;
·
при отключенномзвуковом сигнализаторе;
·
при включенномзвуковомсигнализаторе.
Время непрерывной работы от одного элемента пи-
тания в нормальных условиях эксплуатации, значе-
нии радиационного фона до 0,3 мкЗв/ч; использова-
ние подсветки ЖКИ, световой и звуковой сигнали-
зации - не более 5 мин/сут, ч, не менее
Наработка на отказ, ч
Среднее время восстановления, мин, не более
Масса приборов, кг, не более
Масса приборов в упаковке кг, не более
Габаритные размеры приборов, мм, не более
·
длина;
·
ширина;
·
высота.
Габаритные размеры приборов в упаковке, мм, не
более
·
диаметр;
·
длина.
105
670
Лист № 4
Всего листов 5
Характеристика
от - 30 до + 50
от - 15 до + 50
Значение
ИСП-РМ1701ИСП-РМ1701М
Условия эксплуатации:
-
диапазон температур окружающего воздуха (зву-
ковой и световой сигналы при превышении уста-
новленного порогового значения),
°
С
-
диапазон температур окружающего воздуха (зву-
ковой и световой сигналы при превышении уста-
новленного порогового значения и индикация
информации на ЖКИ),
°
С
-
относительная влажность окружающего воздуха
при 35
°
С, %, не более
-
атмосферное давление, кПа
95
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист руководств по эксплуатации ТИГР.412114.003 РЭ и
ТИГР.412114.003-02РЭ типографским способом.
Комплектность средства измерений
Таблица 4 - Комплект поставки измерителей - сигнализаторов поисковых ИСП-РМ1701
Наименование, типОбозначение
Количество на модификацию
ИСП-РМ1701
ИСП-РМ1701М
1-
-1
-1
Измеритель-сигнализаторТИГР.412114.003
поисковый ИСП - РМ1701
Измеритель-сигнализаторТИГР.412114.003-02
поисковый ИСП - РМ1701М
Телефоны головные Panasonic
1)
RP-HT2011
Кожух защитный
2)
ТИГР. 301412.0191-
Элемент питанияAA (LR6) Alkaline4 1
Руководство по эксплуатации ТИГР. 412114.003РЭ1 -
Руководство по эксплуатацииТИГР. 412114.003-02РЭ-1
Методика поверки
3)
МП.МН 901-2000 1 1
Диск с ПО - 1
Адаптер инфракрасного каналаACT-IR220L
связи
2)
Упаковка потребительскаяТИГР. 412915.02111
Упаковка транспортнаяТИГР. 305641.02411
1)
Допускается использование других телефонов головных, аналогичных по
параметрам;
2)
Поставляется по отдельному заказу по требованию заказчика;
3)
Входит в состав РЭ
Поверка
осуществляется по документу МП.МН 901-2000 «Измерители - сигнализаторы поисковые
ИСП-РМ1701. Методика поверки», утвержденному РУП БелГИМ 20 марта 2000 года.
При поверке применяется рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка
поверочная дозиметрическая с источником гамма - излучения из радионуклида
137
Cs, погреш-
ность аттестации установки не более
±
5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам
индивидуальным рентгеновского и гамма - излучений ИСП-РМ1701
1ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие
технические требования и методы испытаний".
2ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие
технические условия».
3ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств
измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности
экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы,
мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока
энергии рентгеновского и гамма-излучений».
4ТУBY100345122.028-2006"Измерители-сигнализаторыпоисковые
ИСП-РМ1701. Технические условия".
Изготовитель
Общество с ограниченной ответственностью "Полимастер" (ООО "Полимастер")
Юридический адрес: Республика Беларусь, 220040 г. Минск, ул. М. Богдановича, 112-3н,
53
Почтовый адрес: Республика Беларусь, 220141 г. Минск, ул. Ф. Скорины. 51
Телефон: +375 17 268 68 19, факс: +375 17 260 23 56
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, Россия, г. Санкт- Петербург, Московский пр. д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-05 от 29.12.2005 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24891-03 | Измерители параметров изоляции | Тангенс 2000 | ФГУП "НИИ электронно-механических приборов" (НИИЭМП), г.Пенза | 2 года | Перейти |
| 40952-09 | Измерители коэффициента трансформации | СА610 | ООО "ОЛТЕСТ", Украина, г.Киев | 1 год | Перейти |
| 16000-07 | Сигнализаторы взрывоопасных газов и паров | Сигнал-02 | ООО "Политехформ-М", г.Москва | 1 год | Перейти |
| 10055-85 | Измерители влажности глинопорошков | ИВГП | Опытный завод СКБ "Проектприбор", Грузия, г.Кутаиси | 1 год | Перейти |
| 82107-21 | Измерители-сигнализаторы поисковые | ИСП-РМ1703-II | ООО "Полимастер", Республика Беларусь | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
