Газоанализаторы взрывоопасных газов и паров многоканальные СИГМА-1М, ГРСИ 20692-07
Номер госреестра:
20692-07
Наименование СИ:
Газоанализаторы взрывоопасных газов и паров многоканальные
Обозначение типа:
СИГМА-1М
Производитель:
ООО "Политехформ-М", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28818/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1863 от 06.09.2018 г.)
Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М»
Назначение средства измерений
Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М» (далее -
газоанализаторы) предназначены для измерения довзрывных концентраций метана, гексана,
пропана, бутана, пентана, циклопентана, пропилена, паров бензина, бензина авиационного, ке-
росина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного
топлива в атмосферном воздухе и в азоте.
Описание средства измерений
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов,
поступающих с газочувствительных измерительных преобразователей (датчиков), в аналоговую
или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом
результатов измерений на цифровой индикатор газоанализатора с возможностью передачи на
внешнее устройство.
Газоанализатор представляет собой стационарный многоканальный многоблочный
прибор с конвекционной подачей контролируемой среды и состоит из информационного пульта
и выносных измерительных преобразователей (далее датчиков). С одним информационным
пультом могут работать от одного до восьми датчиков.
Информационный пульт предназначен для:
- обеспечения питания датчиков;
- обработки и отображения измерительной информации;
- установки пороговых значений концентрации углеводородов;
- формирования звуковых и световых сигналов превышения установленных пороговых
значений;
- формирования сигналов на срабатывания «сухих» контактов силовых реле;
- передачу информации по интерфейсу RS-485 или RS-232C по протоколу MODBUS
RTU.
Датчики предназначены для преобразования значения концентрации контролируемого
газа и пара в нормализованный телеметрический сигнал и передачи его в информационный
пульт.
В датчиках используются полупроводниковые, термокаталитические или оптические
чувствительные элементы.
Корпуса датчиков изготавливаются из пластмассы или силумина.
Общий вид газоанализатора с двумя вариантами исполнения лицевой панели представ-
лен на рисунке 1.
Внешний вид датчиков (исполнения в силуминовом корпусе с термокаталитическим, по-
лупроводниковым и оптическим сенсорами) представлен на рисунке 2.
Лист № 2
Всего листов 6

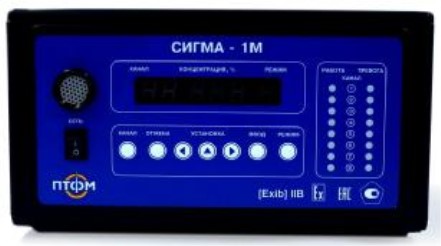

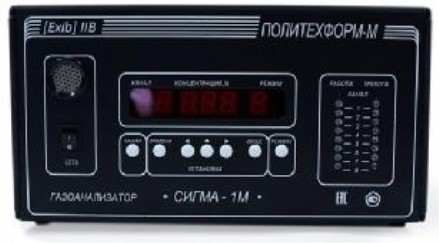

Рисунок 1 – Общий вид газоанализатора с двумя вариантами исполнения лицевой панели

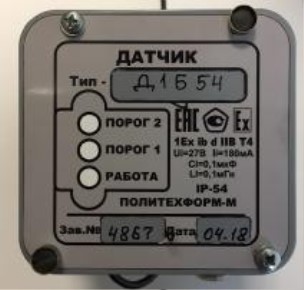

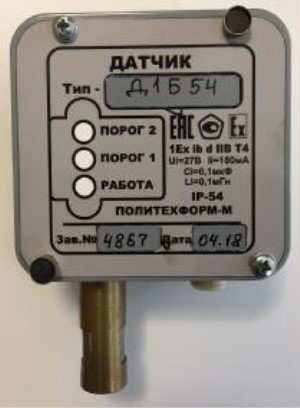

Рисунок 2 – Внешний вид датчиков (измерительных преобразователей)
Пломбированию подлежат следующие конструктивные элементы газоанализатора и дат-
чиков:
- информационный пульт: два винта крепления защитного кожуха (в углублении ножек);
- каждый датчик: два винта крепления крышки (пластмассовый корпус) или специально
установленные под любые два винта крепления крышки датчика чашки для пломбирования
(силуминовый корпус).
Лист № 3
Всего листов 6

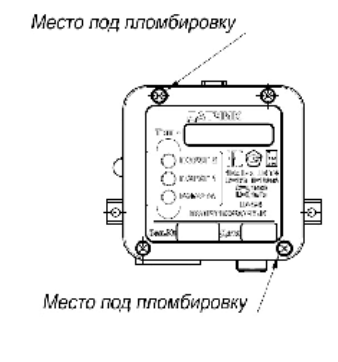

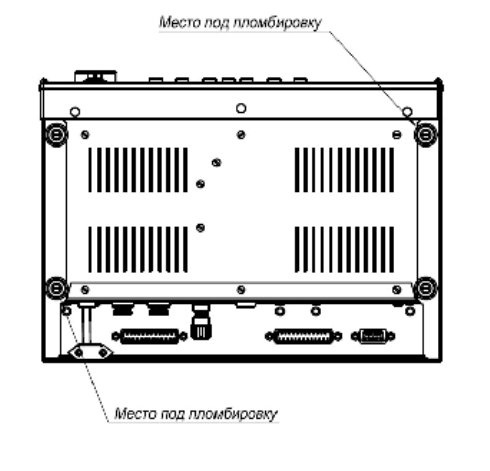

Рисунок 3 – Схема пломбирования от несанкционированного доступа, обозначение
места нанесения знака поверки.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное из-
готовителем специально для решения задач измерения содержания определяемых компонентов
и сигнализации о достижении пороговых значений.
Встроенное ПО обеспечивает:
- измерение и расчет значений измеряемой концентрации путем преобразования посту-
пающего с датчика нормализованного телеметрического сигнала в цифровой код;
- отображение результатов измерений на индикаторе информационного пульта;
- отображение состояния датчиков (превышение установленных пороговых значений,
отказ датчика, наличие подключенного датчика);
- изменение значений порогов срабатывания сигнализации и других параметров, не ока-
зывающих влияние на метрологические характеристики газоанализатора, при наличии ключа
доступа, установленного в положение 1 на задней панели пульта;
-формирование управляющих сигналов на включение (отключение) исполнительных
устройств через реле;
- передачу измерительной информации от пульта по цифровым интерфейсам RS-485/RS-
232. Детальное описание протокола, в том числе описание настроек UART и адресов регистров
приведено в Руководстве по эксплуатации.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднаме-
ренных или непреднамеренных изменений. Уровень защиты – «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSIM_2009
Номер версии (идентификационный номер) ПО не ниже 2009
Цифровой идентификатор ПОA1F01DF3A2FC6D8A2C7600025572B0AC
Алгоритм вычисления цифрового идентификатора MD5
Лист № 4
Всего листов 6
Метрологические и технические характеристики
±0,5
±0,4
Значения
от 0 до 50
±5
15
30
30
60
±0,2
±2,5
от 5 до 50
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений объемной доли горючих газов и паров*, % НКПР
Пределы допускаемой основной абсолютной погрешности, % НКПР
Время срабатывания аварийной сигнализации, с, не более:
- датчики с полупроводниковыми и термокаталитическим сенсорами
- датчики с оптическими(ИК) сенсорами
Время установления показаний Т
90
, с, не более:
- датчики с полупроводниковыми и термокаталитическим сенсорами
- датчики с оптическими (ИК) сенсорами
Пределы допускаемой дополнительной погрешности:
- от изменения температуры окружающего воздуха на каждые 10
о
С от
нормальной температуры (+20
о
С), доля основной погрешности для датчи-
ков с:
- полупроводниковыми и термокаталитическим сенсорами
- оптическими (ИК) сенсорами
- от изменения напряжения питающей сети в пределах от -15 до +10 % от
номинального значения (220 В) для датчиков с:
- термокаталитическим сенсором
Пределы допускаемой абсолютной погрешности от изменения наклона
датчика относительно рабочего положения (только для датчиков с термо-
каталитическим сенсором), % НКПР
Диапазон установки значений порогов срабатывания сигнализации пульта,
% НКПР
_
__
__
_
_
__
__
_
_
__
_
__
_
__
_
__
__
* Градуировка газоанализаторов осуществляется изготовителем по одному из следую-
щих компонентов: метан, пропан, бутан, пентан, гексан, пропилен, циклопентан, пары бензи-
на, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиаци-
онного бензина, авиационного топлива
290
160
210
Значения
15
+
10
220
-
15
50
±
1
55
120
160
210
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время прогрева, мин
Напряжение питания газоанализатора от сети перемен-
ного тока, В
Частота тока, Гц
Потребляемая мощность, В∙А, не более:
Габаритные размеры, мм, не более:
информационный пульт
- ширина
- высота
- глубина
датчики
- ширина
- высота
- глубина
Масса, кг, не более:
- информационный пульт
- датчик
5,0
0,7
Лист № 5
Всего листов 6
от -5 до +40
от -40 до +45
Значения
80
95
от 84,0 до 106,7
10 000
Продолжение таблицы 3
Наименование характеристики
Условия эксплуатации:
температура окружающей среды,
о
С:
- для информационного пульта
- для датчика
относительная влажность, %, не более
- для информационного пульта
- для датчика
атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Маркировка взрывозащиты:
- информационный пульт:
- датчики
[Exib] IIB
1 Ex ib d IIB T4
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и методом
шелкографии на панель информационного блока и лицевую часть датчиков.
Комплектность средства измерений
Количество
1 шт.
от 1 до 8 шт. (по заказу)
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Информационный пульт-
Датчики-
Приспособление для поверки (штуцер)-
Вилка (для монтажа искробезопасных
цепей)DB25M
Вилка (для подключения к компьютеру) DB9M
Ключ к замку управления доступом -
Гнездо (для монтажа датчиков IP54)ОНЦ-РГ-09-4/14-Р15
Предохранитель ВП1-1 2,0 А
Руководство по эксплуатации ГКПС 91.00.00.000РЭ
Методика поверки МП 205-10-2018
Паспорт -
1 шт
1 шт
1 шт
от 1 до 8 шт.
2 шт.
1 экз. на поставку
1 экз. на поставку
1 экз. на поставку
Поверка
осуществляется по документу МП 205-10-2018 с изменением № 1 «Газоанализаторы взрыво-
опасных газов и паров многоканальные «СИГМА-1М». Методика поверки», утвержденному
ФГУП «ВНИИМС» 26 июня 2020 г.
Основные средства поверки
- стандартные образцы состава газовые смеси в баллонах под давлением состава: метан –
воздух (ГСО 10532-2014), пропан – воздух (ГСО 10541-2014, 10540-2014), гексан – воздух
(ГСО 10541-2014, 10540-2014), бутан – воздух (ГСО 10541-2014, 10540-2014), пентан – воздух
(ГСО 10541-2014, 10540-2014), циклопентан – воздух (ГСО 10540-2014), пропилен – воздух
(ГСО 10541-2014).
- комплекс газоаналитический ГНП-1 (Рег.№ 68283-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам-сигнализаторам стационарным «Сигма-1М»
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие техни-
ческие условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование.
Общие требования
ТУ 26.51.53.110-001-45167996-2018 Газоанализатор взрывоопасных газов и паров много-
канальный «СИГМА-1М». Технические условия
Изготовитель
Общество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М»
(ООО «ПОЛИТЕХФОРМ-М»)
ИНН 7724187733
Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1, 2-й этаж
Тел.: +7 (499) 218-26-14, факс: +7 (499) 218-26-24
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/437-56-66
Web сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44423-15 | Датчики-газоанализаторы | ДАХ-М | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 22491-07 | Газоанализаторы непрерывного определения метана | ГНОМ 1 | ООО НПК "ОЛЬДАМ", г.Москва | 1 год | Перейти |
| 73218-18 | Газоанализаторы кислорода | GNL | Фирма "Shanghai ChangAi Electronic Science & Technology Co., Ltd.", Китай | 1 год | Перейти |
| 1490-61 | Интерферометры для жидкости и газов | ИТР-1 | Нет данных | Нет данных | Перейти |
| 40614-09 | Газоанализаторы | ТЕСТОГАЗ | ЗАО "Альфа-динамика Химавтоматика", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
