Номер госреестра:
20382-08
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
ZS.MZ6XXX
Производитель:
Фирма "Scheidt & Bachmann GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33281
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 173 от 25.02.2016 г.)
Колонки топливораздаточные ZS.MZ6XXX
Назначение средства измерений
Колонки топливораздаточные ZS.MZ6XXX (далее - колонка) предназначены для
измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до
40 мм
2
/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований
учетно-расчетных операций.
Описание средства измерений
Принцип действия колонок состоит в следующем: топливо из резервуара через
приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема
(счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак
транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива
измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его
входе и выходе, под действием которого поршень совершает возвратно-поступательное
движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное
движение коленчатого вала, которое через соединительную муфту передается на вал датчика
импульсов.
Вращательноедвижениеваладатчикапреобразуетсявпоследовательность
электрических импульсов, поступающих в электронно-вычислительное устройство колонки, на
цифровом табло которого индицируется количество отпущенного топлива, его цена и
стоимость.
Задание дозы топлива и включение колонок производит оператор на пульте,
находящемся непосредственно на колонке или с пульта дистанционного управления через
интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через
устройство считывания карт, соединенных с системой управления колонки.
Установка показаний на цифровом табло разового учета выданного объема топлива в
положение нуля производится автоматически при снятии раздаточного пистолета с колонки.
Колонки представляют собоймодульную конструкцию и могут иметь от 1 до
5 модулей (блоков).
Колонки состоят из гидравлической системы, включающей электромагнитный клапан
0614, изготовитель «Automatic Control valves», Испания, или EMXX, изготовитель «Asco
Joucomatic Ltd», Великобритания, моноблока S&B MB80 (насосный агрегат с газоотделителем
производительностью 80 л/мин), изготовитель «Scheidt & Bachmann», Германия, или насоса
Haar FPCC, производительностью до 180 л/мин, измерителя объема с датчиком импульсов
КМ 250, KM 0, KM I, изготовитель «Scheidt & Bachmann», Германия, раздаточного шланга с
пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом и
пульта устройства дистанционного управления.
Электронно-вычислительное устройство состоит из компьютера Т20 или Т30 со
встроенным блоком питания (в Т20) и шиной CАN-BUS, для управления двигателем насоса и
клапанами.
Колонки оснащены системой возврата паров из бака транспортного средства в
резервуар. В состав системы входит насос фирмы «Gardner Denver Thomas GmbH», Германия.
Лист № 2
Всего листов 7
Колонки имеют одну или две гидравлические системы, каждая из которых имеет
технические характеристики одинарной колонки, и обеспечивают заправку одновременно с
двух сторон одним видом топлива.
Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с
пистолетом.
Колонкимогутбытьдополнительнооснащенывзрывозащищенныммодулем
температурной компенсации «Sensy Temp MI IS» или «TSC430», что позволяет производить
температурную коррекцию отпускаемого топлива, приведенного к 20
°
С. На колонку
устанавливается по одному датчику на каждый вид топлива.
Колонки выпускаются односторонние и двухсторонние, с встроенным моноблоком
(или насосом) или без него. В этом случае в резервуар устанавливается погружной насос. При
использовании колонок без насоса давление топлива на входе колонки должно быть не более
0,28Мпа.
Колонки при выпуске имеют следующее обозначение :
ZS.MZ6XXX-Y-ZZ или ZS.MZ6XXX-Y2-ZZ.
Пример обозначения колонкиZS.MZ6108-M2-D-40,
где ZS.MZ61 - модификация;
08 - количество раздаточных рукавов;
H, H2, M или M2 - возвратный или подвесной рукав;
D - наличие погружного насоса;
40- производительность.
Модификация ZS.MZ6X65 имеет номинальный расход 130 л/мин.
Общий вид колонок, общие виды вариантов конструктивного исполнения колонок и
вариантов конструктивного исполнения электронно-вычислительного устройства колонок
представлен на рисунках 1 - 3.
ZS.MZ6XXX-HZS.MZ6XXX-М2

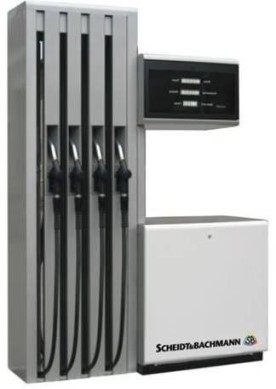

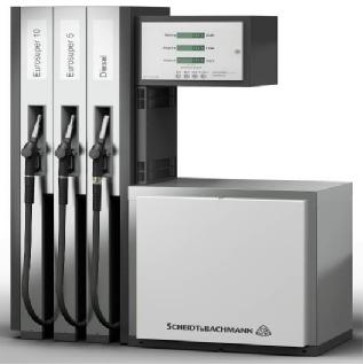

Рисунок 1 - Общий вид колонок
Лист № 3
Всего листов 7

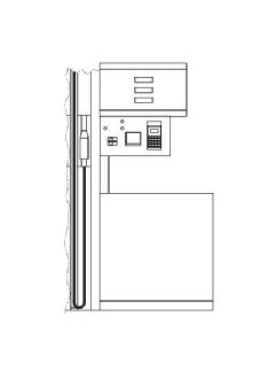

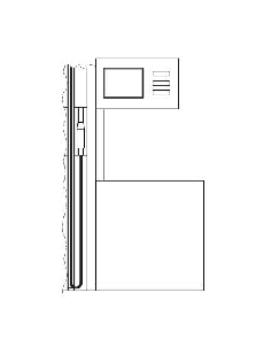

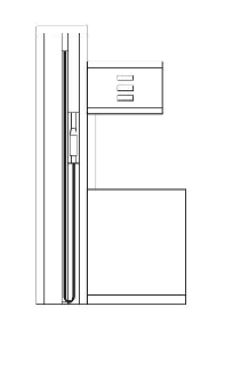

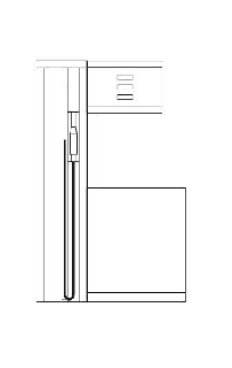

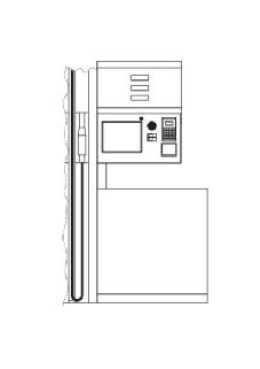

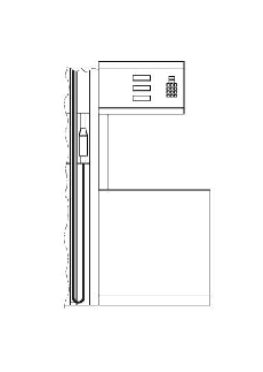

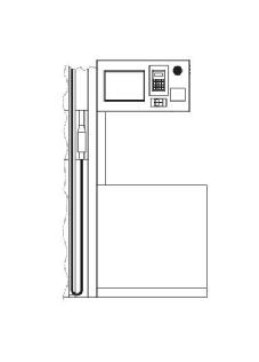

Рисунок 2 – Общий вид вариантов конструктивного исполнения колонок

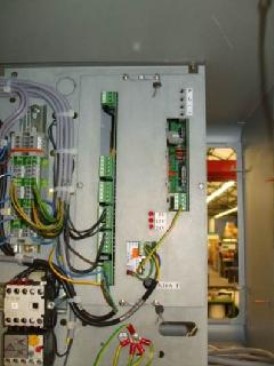

Рисунок 3 – Общий вид вариантов конструктивного исполнения
электронно-вычислительного устройства колонок
В колонках предусмотрено пломбирование измерителя объема поршневого с датчиком
импульсов, микропроцессора электронно-вычислительного устройства.
Лист № 4
Всего листов 7
Схемы пломбирования измерителей объема с датчиками импульсов и микропроцессора
электронно-вычислительного устройства представлены на рисунках 4 -и 5 соответственно.

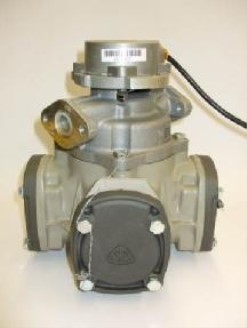

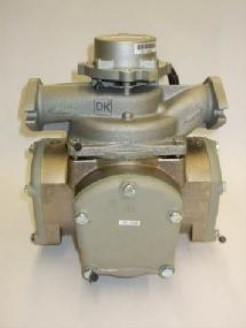

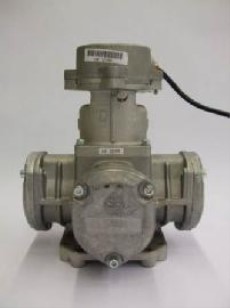

Измеритель объема КМ 0Измеритель объема КМ 250Измеритель объема КМ I
Рисунок 4 - Схемы пломбирования измерителей объема
поршневых с датчиками импульсов
Т20Т30

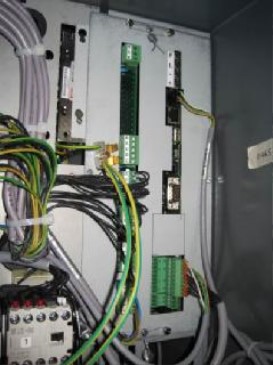

Рисунок 5 - Схема пломбирования крышки микропроцессора
электронно-вычислительного устройства
Программное обеспечение
Программное обеспечение (ПО) ТРК является встроенным, имеет функции управления
насосами, определения объёма выданного топлива, вывода информации об объёме выданного
топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти
количество выданных доз, количества смен цены топлива, количества и характера отказов, и
реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве
колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается
корпусомэлектронно-вычислительногоустройстваизащитнойкрышкой,которая
пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические
характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой
интерфейс после опломбирования
Лист № 5
Всего листов 7
Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные (признаки)
0731418
XXX
XXX
*-
*-
Таблица 1
T30
Идентификационное наименование ПО
Значение
T20
0727460
Или 0729560
*-
*-
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор (контрольная
сумма) метрологически значимой части ПО
Алгоритм вычисления цифрового
идентификатора ПО
где - х - принимает значения от 0 до 9.
* - данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
УровеньзащитыПОиизмерительнойинформацииотпреднамеренныхи
непреднамеренных изменений в соответствии с Р 50.2.077-2014 – высокий.
±
0,25.
|0,25|.
|0,25|.
6;
4;
6.
10.
40; 75; 130.
5; 5; 10.
2; 2; 10.
Метрологические и технические характеристики
Номинальный расход,*
±
10 %, л/мин
Наименьший расход,
±
10 %, л/мин
Минимальная доза, л
Пределыдопускаемойосновнойотносительной
погрешности при температуре окружающей среды и топлива
(20
±
5)
°
С, %
Наибольшее допускаемое изменение действительных
значений основной относительной погрешности, вызванное
изменением температуры окружающего воздуха и топлива,
отличной (20
±
5)
°
С, в пределах температур от минус 40 до
плюс 50
°
С, %, не более
Сходимость показаний, %
Количество разрядов указателя разового учета:
- выданного объема топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Количество разрядов указателя суммарного учета**, л
Цена деления указателя разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Цена деления указателя суммарного учета, л, не менее
Номинальная тонкость фильтрования, мкм
Длина раздаточного рукава, м, не менее
0,01;
0,01;
0,01.
0,01.
40; 15.
4 + дополнительный рукав со
стойкой для двухсторонней
заправки.
Лист № 6
Всего листов 7
Электропитание колонки от сети переменного тока:
10%10%
++
- напряжение, В220
-
15%
; 380
-
15%
;
- частота, Гц
50
±
1.
Мощность привода насоса на один рукав, кВ·А, не
более0,75;1;1,5.
Габаритные размеры (Д х Ш х В), мм, не более:
- для ZS.MZ6XXX
- для ZS.MZ6XXX-M2
Масса, кг, не более
2000 х 710 х 2220.
2025 х 710 х 1930.
1090.
Средний срок службы, лет
10.
* 35/90 л/мин – при выдаче топлива одновременно на обе стороны при использовании
моноблока, 50/90 л/мин – при выдаче топлива в высокопроизводительных колонках при
использовании насоса и в зависимости от положения вентиля.
** Электронный счетчик суммарного учета не сбрасываемый, информация при отключении
питания сохраняется в течение одного года.
Колонки предназначены для эксплуатации при температуре окружающего воздуха от
минус 40
о
С до плюс 50
о
С и относительной влажности от 30 % до 100 % и температуре топлива
от плюс 35
о
С до минус 40
о
С для бензина и от плюс 50
о
С до минус 40
о
С (или до температуры
помутнения или кристаллизации) для дизельного топлива и керосина.
Знак утверждения типа
наносится на маркировочную табличку колонки фотографическим способом и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средства измерений
1 Колонка топливораздаточная ZS.MZ6XXX (модификация по заказу)
2 Запасные части
3 Руководство по эксплуатации
4 Раздаточный рукав
- 1 шт.
- по заказу
- 1 экз.
- до 10 шт.
(по заказу)
Поверка
осуществляется по документу МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные.
Методика поверки».
Основное поверочное оборудование:
- при первичной поверке мерники 2 разряда вместимостью 2, 5, 10, 20, 50, 100, 150 л с
основной погрешностью не более
±
0,08 % по ГОСТ 8.400-80;
- при периодической поверке мерники 2 разряда вместимостью 10, 20, 50, 100 или 150 л
с основной погрешностью не более
±
0,1 % по ГОСТ 8.400-80.
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации на колонки топливораздаточные ZS.MZ6XXX.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к колонкам
топливораздаточным ZS.MZ6XXX
1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».
4 Техническая документация фирмы «Scheidt & Bachmann GmbH», Германия.
Изготовитель
Фирма «Scheidt & Bachmann GmbH», Германия
D-41238, Mönchengladbach, Breite Str.132
тел. +492166266321 факс+492166266341
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.С. Голубев
М.п.« ___ » ________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18979-05 | Колонки раздаточные сжиженного газа | ADAST 899x.xxx/LPG, 47xx.xxx/LPG | Фирма "ADAMOV-SYSTEMS, a.s.", Чехия | 1 год | Перейти |
| 15440-99 | Колонки топливораздаточные | ВМР 2000 | СП ООО "С-БЕНЧ", г.Рязань | 1 год | Перейти |
| 31666-07 | Колонки топливораздаточные | А.XXY | ЗАО "Петролеум Системс", г.Новосибирск | 1 год | Перейти |
| 14199-94 | Колонки топливораздаточные | N8, N100, N180, N1800 (Нестери) | Фирма "Instrumentointi Oy", Финляндия | 1 год | Перейти |
| 18216-04 | Колонки топливораздаточные | Нара 5000 | ОАО "Автозаправочная техника", г.Серпухов | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
