Номер госреестра:
20274-07
Наименование СИ:
Клещи измерительные переменного тока
Обозначение типа:
C
Производитель:
Фирма "Chauvin-Arnoux", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 27764
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Клещи измерительные переменного тока серии C
Назначение средства измерений
Клещи измерительные переменного тока серии C предназначены для измерений си-
лы переменного тока в однофазных цепях.
Описание средства измерений
Основная область применения клещей измерительных серии C (далее – клещи) – ра-
бота в качестве масштабных преобразователей силы переменного тока при наладке и обслу-
живании электроустановок.
Принцип действия клещей состоит в масштабном преобразовании силы переменного
тока трансформатором с разъёмным магнитным сердечником.
Клещи представляют собой подвижный магнитопровод с обмоткой, охватывающий
шину измеряемого тока, сила которого преобразуется в пропорциональные значения напря-
жения или силы переменного тока.
В серию C входят модели С100, С102, С103, С106, С107, С112, С113, С116, С117,
С122, С145, С160, С173, С148, С190 и С193 с верхними пределами измерений от 1,2 до 1200 А
эффективного и до 2000 А – пикового значения тока.
Модели С148, С160 имеют по три, а С173 – четыре переключаемых диапазона изме-
рений и выход по напряжению, остальные модели – с одним диапазоном и выходами по току.
Элементы клещей размещены в корпусах-ручках из ударопрочного пластика. Все кле-
щи серии имеют одинаковые корпуса, массу и электрическую прочность изоляции. Некоторые
модели, например С102 и С103, различаются между собой только конструкцией выходных
цепей – гнездами или кабелем.

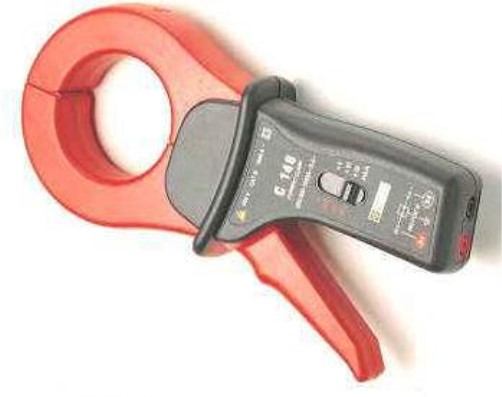

Рис 1 – Внешний вид клещей серии С.
Несанкционированный доступ внутрь клещей предотвращается пломбированием одно-
го из винтов соединения передней и задней частей кожуха ручки на задней стороне корпуса.
Метрологические и технические характеристики
Таблица 1 - Диапазоны и основные погрешности измерений клещей переменного тока серии С
МодельДиапазонИзмеряемыйДопускаемая основнаяДопускаемый сдвиг фазы,…°
измерений, Aток, Апогрешность, %
10± 3-
C1000,1-120010± 33
50± 1,51,5
Лист № 2
всего листов 4
Допускаемый сдвиг фазы,…°
Модель Диапазон
измерений, A
C1000,1-1200
C1020,1-1200
C1030,1-1200
C1060,1-1200
C1070,1-1200
C1120,001-1200
C1130,001-1200
C1160,001-1200
C1170,001-1200
C1221-1200
C1452-2000
1-300
C148
Измеряемый
ток, А
200
1000, 1200
0,1-10
10
50
200
1000,1200
0,1-10
10
50
200
1000,1200
0,1-10
0-10
0-50
0-200
0-1200
0,1-10
0-10
0-50
0-200
0-1000, 1200
0,001-0,1
0,1-1
1-10
10-100
100-1200
0,001-0,1
0,1-1
1-10
10-100
100-1200
0,001-0,1
0,1-1
1-10
10-100
100-1200
0,001-0,1
0,1-1
1-10
10-100
100-1200
1-20
0-20
0-50
0-200
0-1200
2-200
200-2000
1-5
12,5
50
Допускаемая основная
погрешность, %
± 0,75
± 0,5
± 0,5
± 3
± 1,5
± 0,75
± 0,5
± 0,5
± 3
± 1,5
± 0,75
± 0,5
± 3
± 3
± 1,5
± 0,75
± 0,5
± 3
± 3
± 1,5
± 0,75
± 0,5
± 3
± 2
± 1
± 0,5
± 0,3
± 3
± 2
± 1
± 0,5
± 0,3
± 3
± 2
± 1
± 0,5
± 0,3
± 3
± 2
± 1
± 0,5
± 0,3
± 6
± 5
± 3
± 1,5
± 1
± 1
± 1
± 10
± 5
± 2,5
0,75
0,5
-3
1,5
0,75
0,5
-3
1,5
0,75
0,5
-3
1,5
0,75
0,5
-3
1,5
0,75
0,5
--2
1
0,7
--2
1
0,7
--2
1
0,7
--2
1
0,7
-5
3
1,5
1
1,5
1
-10
10
Лист № 3
всего листов 4
0,1-120
0,01-12
1-1200
C190
Допускаемый trial фазы,…°
Модель Диапазон
измерений, A
1-300
1-600
C148
1-1200
0,1-12
C160
1-1200
0,001-1,2
C1730,1-120
0,1-1200
3-1200
C193
Измеряемый
ток, А
300
1-10
10
25
100
600
1-20
20
50
200
0-1200
0,1-2
2-12
0,1-5
5-20
20-120
1-50
50-200
200-1000
1000-1200
0,001-0,1
0,1-1,2
0,01-0,1
0,1-1
1-12
0,1-1
1-10
10-120
1-10
10-100
100-1200
0,1-10
0-10
0-50
0-200
0-1200
3-10
10-100
100-1200
Допускаемая основная
погрешность, %
± 2
± 6 ± 1мА
± 6
± 3
± 2
± 1
± 6± 0,5 мА
± 5
± 3
± 1,5
± 1
± 3+10 мВ
± 3+10 мВ
± 2+5 мВ
± 2+5 мВ
± 2+5 мВ
± 1+ 1 мВ
± 1+ 1 мВ
± 1+ 1 мВ
± 1+ 1 мВ
± 3 + 1 мВ
± 0,7 + 1 мВ
± 1+ 0,2 мВ
± 0,5+ 0,2 мВ
± 0,5
± 1+ 0,2 мВ
± 0,5+ 0,2 мВ
± 0,2
± 1+ 0,2 мВ
± 0,5+ 0,2 мВ
± 0,2
± 3
± 3
± 1,5
± 0,75
± 0,5
± 1
± 0,5
± 0,3
10
-6
4
3
2,5
-5
3
1,5
1
-15
-15
10
-3
2
1
-
10
-5
2
-2
1
-2
1
-3
1,5
0,75
0,5
2
1
0,7
Таблица 2 - Общие характеристики клещей переменного тока серии С
Пределы дополнительных погрешностей от изменения окру-Не более 0,5 допустимой ос-
жающей температуры в рабочих условиях новной погрешности
Полоса пропускания, Гц 30 – 10000
Испытательное напряжение изоляции (50 Гц), В3700
Габаритные размеры (длина × ширина × глубина), мм 216 × 111 × 45
Диаметр шины максимальный, мм 52
Масса, г 550
Рабочие условиятемпература, °С От -10 до +50
влажность, %от 10 до 85
Лист № 4
всего листов 4
Комплектность средства измерений
Клещи измерительные переменного тока........................................................................1 шт.
Инструкция по эксплуатации ............................................................................................1 шт.
Методика поверки...............................................................................................................1 шт.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю часть передней части корпуса ручки на-
клейкой и руководство по эксплуатации типографским способом.
Поверка
осуществляется по документу МП 20274-07 «Клещи измерительные переменного тока серий
B, C, D, MN, Minipince,Y. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС»
04.10.2006 г.
Средства поверки: измеритель качества электроэнергии UF-2 (сила переменного тока 0 – 5 А,
погрешность
± 0,2 %; сдвиг фаз
0 ± 180
о
, погрешность
± 0,1
о
), трансформатор тока ТТИ-5000.5
(сила переменного тока 0 – 5 А, погрешность
± 0,05 %)
.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к клещам изме-
рительным переменного тока серии C
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений.
Применяются вне сферы государственного регулирования обеспечения единства изме-
рений.
Изготовитель
Фирма «CHAUVIN-ARNOUX», Франция
Адрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86Факс: (33) 1 46 27 73 89
Заявитель
ООО «Диагност»
Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314 E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
Зарегистрирован в Государственном реестре средств измерений под № 30004-08.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«»
2012 г.
