Преобразователи термоэлектрические КТК-01, КТК-02, КТL-01, КТL-02, ГРСИ 20260-00
Номер госреестра:
20260-00
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
КТК-01, КТК-02, КТL-01, КТL-02
Производитель:
ООО "НТЛ-Прибор", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 8788
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические КТК-01, КТК-02, КТL-01, КТL-02
Назначение средств измерений
Преобразователитермоэлектрические(далее–термопреобразователи,ТП)
предназначены для непрерывного измерения температуры твердых тел, газообразных и жидких
сред,неагрессивных кматериалу оболочки (коррозионно-стойкая сталь)
термопреобразователей.
Термопреобразователи могут применяться в промышленности, энергетике и, в
частности, на атомных электростанциях для температурного контроля технологического
оборудования, находящегося в герметичной зоне и в зоне контролируемого доступа.
Описание средств измерений
Термопреобразователи – стационарные, одно/двухканальные, однофункциональные и
неремонтируемые изделия непрерывного действия.
Принцип действия ТП основан на генерировании термоэлектродвижущей силы,
возникающей из-за разности температур между двумя соединениями различных сплавов,
образующих часть одной и той же цепи.
В качестве чувствительного элемента (ЧЭ) термопреобразователя используется
металлическая термопара, изготовленная из жил кабеля термопарного с минеральной изоляцией
встальнойоболочке.Оболочкатермопарногокабеля–коррозионностойкаясталь
08(12)Х18Н10Т.
С одного конца кабеля сформирован рабочий спай ЧЭ, который, в зависимости от типа
ТП, образован сваркой жил кабеля (термоэлектродов) из разнородных материалов: хромель –
алюмель (тип КТК) или хромель – копель (тип КТL). На другом конце сформирован узел
заделки выводных проводников для подключения ТП к внешним линиям связи и обеспечения
герметизации. Выводные проводники ТП из узла заделки выполнены термоэлектродными
материалами, соответствующими материалам жил применяемого термопарного кабеля.
Возможноприменениемедныхвыводныхпроводников(исполнение«М»).

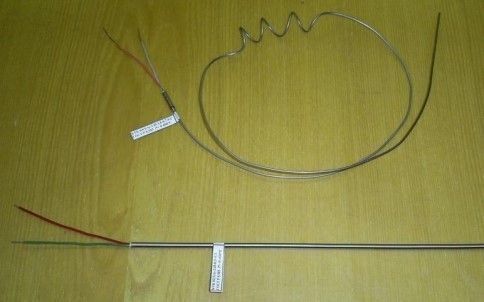

Термопреобразователи выпускаются с изолированным (И) и с неизолированным (Н) от
оболочки рабочим спаем ЧЭ, с одним или двумя ЧЭ. Конструкция ТП неразборная.
Монтажная часть
(длиной L)
Рабочий спай
(рабочий конец)
Выводные проводники
( длиной ℓ )
Узел заделки
выводных проводников
Лист № 2
всего листов 4
Для обеспечения удобства монтажа, защиты и герметичности узлов подключения ТП к внеш-
ним линиям связи используются сборки ТП с монтажными элементами (штуцерами, головками
клеммными, головками разъемными). Материал монтажных элементов (головок и штуцеров) –
коррозионно-стойкая сталь 08(12)Х18Н10Т. Наличие монтажных элементов не изменяет мет-
рологические характеристики ТП.
Метрологические и технические характеристики
К (ХА)
L(ХК)
Рабочий диапазон измеряемых температур,
°
С
-50….+700
-50…+500
+1300
+800
Класс допуска по ГОСТ Р 8.585-2001
1, 2, 3
от 0,2 до 30,0
от 0,06 до 1,0
от минус 50 до плюс 120
до 0,63
до 98
до 7,4х10
7
до 2,78х10
-4
5
10
15
Тип ТПКТК-01КТК-02КТL-01КТL-02
Номинальная статическая характеристика
преобразования по ГОСТ Р 8.585-2001
Максимальная измеряемая температура
при кратковременном применении, (не более 5мин),
°
С
Показатель тепловой инерции (
t
0,63
), не более, с
0,71,30,71,3
Диаметр монтажной части, мм
1,54,01,54,0
Длина монтажной части, L, м
Длина выводных проводников ℓ, м
Масса ТП, не более, кг0,011•L 0,074•L0,011•L 0,074•L
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- абсолютное давление, МПа
- относительная влажность, %
- удельная активность среды, Бк/м
3
- мощность поглощенной дозы, Гр/с
не менее 0,98
не менее 250 000
Вероятность безотказной работы за 8000 часов
Средняя наработка на отказ, ч
Назначенный срок службы ТП:
– при работе на верхнем пределе измеряемых
температур, лет
– при максимальной измеряемой температуре
до 400°С, лет
Срок сохраняемости, лет
(при хранении в условиях отапливаемого хранилища)
Электрическое сопротивление изоляции при испытательном напряжении не более 100 В
между каждой изолированной цепью ЧЭ и оболочкой ТП, а также между изолированными
цепями чувствительных элементов не менее:
а) от + 15 до + 35 °С – 500 МОм;
б) от + 100 до +250 °С – 20 МОм;
в) от + 251 до +450 °С – 2 МОм.
Электрическая изоляция ТП выдерживаетв течение одной минуты синусоидальное
переменное напряжение 500 В частотой 50 Гц.
Лист № 3
всего листов 4
Знак утверждения типа
наносится в верхнем левом углу на титульные листы паспорта и руководства по эксплуатации
типографским способом.
Обозначение
Наименование
Кол-во
Примечание
Преобразователь
термоэлектрический
1 шт.
*обозначение
согласно
ТАДУ 405220.002ТУ
ТАДУ 405220.002ПС
1 экз.
** по требованию
Заказчика
ТАДУ 405220.002РЭ
Руководство по эксплуатации
ТАДУ 405220.002ИМ
Инструкция по монтажу
*** по согласованию
с Заказчиком
ТАДУ 291436.000.07
Уплотнение
1 экз. ****
Комплектность средства измерений
КТК-01*
КТL-01*
КТК-02*
КТL-02*
Паспорт, включая
Свидетельство о поверке**
или Сертификат калибровки**
1 экз. на
партию***
1 экз. на
партию***
**** по требованию
Заказчика
Поверка
осуществляется по ГОСТ 8.338-2002 «Преобразователи термоэлектрические. Методика
поверки».
Основные средства поверки:
Малоинерционная трубчатая печь типа МТП-2М, до 1200
°
С; нестабильность
поддержания t° 0,25° С/мин .
Многоканальный прецизионный измеритель/регулятор температуры МИТ 8.10 (диапазон
измерений ± 300 мВ; ПГ ± (0,001+10
-4
U)мВ).
Калибратор температуры КТ-2 (диапазон измерений (+40…+420) °С, ПГ: ±(0,05+0,0005t).
Калибратор температуры КТ-3 (+300…+1100) °С; (ПГ±(0,2+0,001t) °С (Нестаб. поддерж.
t°С за 30 мин не более ±0,3 °С).
Преобразователь термоэлектрический платинородий-платиновый типа ТППО (300…1200)
°С, 1-го разряда.
Платиновый термометр сопротивления вибропрочный эталонный ПТСВ-1-2 (-50…+450)
°С, 2 разряда.
Термостат переливной прецезионный (-60 … +100)
°
С (нестабильность (±0,01) °С, град.t
гор
. 0,003 °С/см; град.t
глуб
. 0,0001 °С/см).
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации (ТАДУ
405220.002РЭ «Преобразователи термоэлектрические типов КТК-01, КТК-02, КТL-01, КТL-02.
Руководство по эксплуатации»).
Нормативные и технические документы, устанавливающие требования к Преобразователям
термоэлектрическим типов КТК-01, КТК-02, КТL-01, КТL-02
ГОСТ Р 8.585-2001. «Государственная система обеспечения единства измерений. Trial-
пары. Номинальные статические характеристики преобразования».
ГОСТ 8.338-2002 «Преобразователи термоэлектрические. Методика поверки».
Лист № 4
всего листов 4
установленных
безопасности к
ТАДУ 405220.002ТУ «Преобразователи термоэлектрические типов КТК-01, КТК-02,
КТL-01, КТL-02. Технические условия».
СТО 1.1.1.07.001.0675-2008 «Стандарт организации. Атомные станции. Аппаратура,
приборы, средства систем контроля и управления. Общие технические требования»
регулирования
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
-приосуществлениипроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области использования атомной энергии.
Изготовитель
Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор»).
Юридический адрес: 107023, г. Москва, ул. Малая Семеновская, д. 11А, стр. 2
Почтовый адрес: Россия, 107023, г. Москва, ул. Малая Семеновская, д. 11/2, стр. 16
Тел./факс (495) 964-30-00, (499) 748-14-56.
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
Юридический и почтовый адрес: 117418, г. Москва, ул. Нахимовский проспект, д. 31
факс (499) 124-99-96; тел. (495) 544-00-00
Аттестат аккредитации 30010-10
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«____» _____________2012 г.
