Источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606, ГРСИ 20189-07
Номер госреестра:
20189-07
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
SPS-1230, SPS-1820, SPS-3610, SPS-606
Производитель:
Фирма "Good Will Instrument Co., Ltd.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 26584
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606
Назначение средства измерений
Источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606 (далее -
источники питания) предназначены для питания различных устройств стабилизированным
постоянным напряжением или током с широкими пределами регулировки и могут использо-
ваться в лабораторных и промышленных условиях.
Описание средства измерений
Принцип действия импульсных источников питания основан на выпрямлении напряже-
ния сети входным мостовым выпрямителем с последующей стабилизацией ключевым широт-
но-импульсным регулятором и преобразованием в выходное напряжение трансформаторным
преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем на-
пряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с за-
данными значениями, которые устанавливаются регуляторами настройки выходных тока и
напряжения от 0 до максимального значения. Полученный разностный сигнал управляет це-
пью обратной связи стабилизатора. Источники питания могут быть оснащены схемой защиты
нагрузки от перенапряжения и схемой дистанционного включения/выключения выходного
напряжения.
Источники питания выполнены в виде моноблока со съемным сетевым шнуром пита-
ния. На передней панели расположены регуляторы грубой и точной настройки выходных на-
пряжения и тока, цифровые светодиодные индикаторы встроенных вольтметра и амперметра,
индикаторы режима стабилизации – тока и напряжения, кнопка ограничения выходного тока,
кнопка включения, выходные гнезда и гнездо заземления. На задней панели находятся выход-
ные клеммы для подключения нагрузки, если I
нагр
>3 А, клеммы подключения проводов обрат-
ной связи к удаленной нагрузке для обеспечения минимального уровня пульсаций и неста-
бильности выходных параметров. Там же расположены вентилятор системы охлаждения, вы-
вод дистанционного включения/выключения выходного напряжения и регулировочный рези-
стор схемы защиты нагрузки от перенапряжения, держатель предохранителя с переключате-
лем сетевого напряжения питания и разъем для подключения сетевого шнура питания.

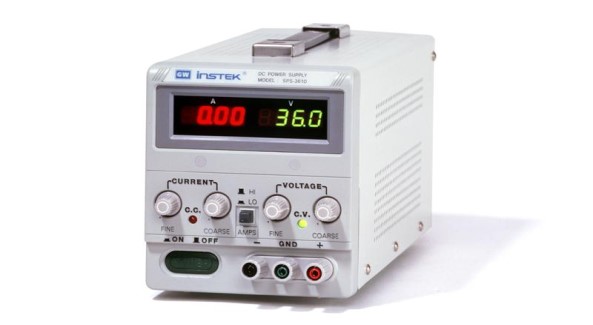

Общий вид источников питания представлен на рисунке 1.
Рисунок 1. Общий вид источников питания.
Метрологические и технические характеристики
Выходное напряжение
Выходной ток
SPS-1230
0…12 В
0…30 А
SPS-1820
0…18 В
0…20 А
SPS-3610
0…36 В
0…10 А
SPS-606
0…60 В
0…6 А
Лист № 2
всего листов 3
±5 мВ
±3 мА
SPS-1230SPS-1820SPS-3610SPS-606
Нестабильность выходного напряжения
приизменении тока нагрузки
±(0,003
´
U
уст
+5) мВ
при изменении напряжения питания на
±10 % от номинального значения
Пульсации выходного напряжения≤ 5 мВ средн. кв.
≤ 100 мВ ампл.
Нестабильность выходного тока
при изменении напряжения на нагрузке
±(0,002
´
I
уст
+3) мА
при изменении напряжения питания на
±10 % от номинального значения
Пульсации выходного тока ≤ 30 мА≤ 10 мА≤ 5 мА≤ 3 мА
средн. кв. средн. кв. средн. кв. средн. кв.
Вольтметр
диапазон измерений(0…12) В(0…18) В(0…36) В(0…60) В
основная абсолютная погрешность
±(0,005
´
U
уст
+0,02) В ±(0,005
´
U
уст
+0,2) В
дополнительная абсолютная погреш-
ность от температуры в диапазоне±(0,0001
´
U
уст
) В
18>t>28 °С на 1 °С
дискретность0,01 В0,1 В
Амперметр
диапазон измерений(0…30) А(0…20) А(0…10) А(0…6) А
основная абсолютная погрешность
±(0,005
´
I
уст
+0,2) А ±(0,005
´
I
уст
+0,02) А
дополнительная абсолютная погреш-
ность от температуры в диапазоне±(0,0005
´
I
уст
) А
18>t>28 °С на 1 °С
дискретность0,1 А0,01 А
Питание ~115/230 В ±15 %, 50 Гц
Потребляемая мощность ≤ 900 ВА
Условия эксплуатации
температура от 0 до 40 °С,
влажность не более 80 %
Условия хранения
температураот минус 10 до 70 °С,
влажность не более 70 %
Габаритные размеры, мм
130
´
165
´
340
Масса, кг, не более 3,5
Примечание: U
уст
и I
уст
– значения выходных токов и напряжений по встроенным цифровым
индикаторам.
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по
эксплуатации.
Комплектность средства измерений
№ п/пНаименование
1Источник питания (модификация по заказу)
2Кабель питания
3Соединительные провода
4Руководство по эксплуатации
5Упаковочная коробка
Количество
1
1
2
1
1
Лист № 3
всего листов 3
Поверка
осуществляется в соответствии с разделом 8 руководства по эксплуатации «Импульсные ис-
точники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606 фирмы Good Will
Instruments Co., Ltd, Тайвань», согласованной ГЦИ СИ Новгородского ЦСМ 19 июля 2000 г.
Основные средства поверки:
-
вольтметр универсальный цифровой типа В7-34А на напряжение (1
´
10
-6
…1000) В, класс
точности 0,03;
-
вольтметр дифференциальный В2-34 диапазон измерения приращения напряжения (0…2) В,
погрешность до 6 %;
-
микровольтметр В3-57 (0,3…10) мВ погрешность до 4 %;
-
меры сопротивления Р310 0,001 Ом (I
max
=32 A) и 0,01 Ом (I
max
=10 A) класс точности 0,01.
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606
1. ГОСТ 13540-74 Блоки питания стабилизированные низковольтные типа 591 для
электронной аппаратуры. Общие технические условия.
2. Техническая документация фирмы - изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
«Good Will Instrument Co., Ltd.», Тайвань
No.7-1, Jhongsing Road., Tucheng Dist., New Taipei City 236, Taiwan.
Телефон 886-2-2268-0389, факс 886-2-2268-0639,
E-mail:
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»)
Адрес: 109444, г. Москва, ул. Ташкентская, д. 9.
Тел. (495) 777-55-91, факс (495) 633-85-02,
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «ЦСМ Московской облас-
ти» (ранее - Сергиево-Посадский филиал ГЦИ СИ ФГУ «Менделеевский ЦСМ»)
141570, Московская обл., Солнечногорский р-н, пгт Менделеево.
Телефон/факс (495) 781-86-82,
E-mail:
.
Аттестат аккредитации № 30083-08.
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«____» ___________ 2012 г.
