Номер госреестра:
20152-13
Наименование СИ:
Дозиметры-радиометры
Обозначение типа:
МКС-14ЭЦ
Производитель:
ЗАО "НТЦ Экспертцентр", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50473
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры-радиометры МКС-14ЭЦ
Назначение средства измерений
Дозиметры-радиометры МКС-14ЭЦ (далее - МКС-14ЭЦ), предназначены для измерения
мощности амбиентного эквивалента дозы (далее - МЭД) гамма-излучения (с блоком
детектирования БДГ-01), плотности потока бета-частиц (с блоком детектирования БДБ-01) и
плотности потока альфа-частиц (с блоком детектирования БДБ-01 и фильтром альфа-
излучения).
Описание средства измерений
МКС-14ЭЦ состоит из пульта электронного, двух блоков детектирования БДГ-01
и БДБ-01 и устройства зарядного.
Пульт электронный содержит блок управления и индикации (далее - БУИ), блок
высоковольтного преобразования импульсов и регистрации (далее - БР).
Пульт электронный предназначен для управления работой МКС-14ЭЦ в целом.
ОнобеспечиваетпитаниевсехсоставныхчастейМКС-14ЭЦ,выполняетфункцию
преобразования поступающих из блока детектирования аналоговых электрических импульсов в
цифровой код, расчет параметров измеряемого излучения, сохранение и накопление
результатов измерений, вывод информации на дисплей, а также передачу данных на внешнюю
ПЭВМ. На рабочей (передней) панели пульта электронного находятся клавиатура и жидко-
кристаллический дисплей (далее – ЖК-дисплей). Алгоритм работы БУИ обеспечивает также
задание временного интервала для определения МЭД или плотности потока альфа- и бета-
частиц.
Блок детектирования БДБ-01 выполнен в виде цилиндра, внутри которого находятся
включённые параллельно газоразрядные счётчики типа «СБМ-20», газоразрядный счётчик
«Бета-2», плата преобразователя напряжения для питания счётчиков и преобразователь
импульсов.
Принцип работы дозиметрического гамма-тракта блока детектирования на базе
газоразрядных счетчиков «СБМ-20», входящих в состав блока детектирования БДГ-01, основан
на регистрации импульсов тока, вызванных ионизацией газа в газоразрядных счётчиках
ионизирующим излучением. Электрические импульсы от счетчиков «СБМ-20» поступают на
преобразователь импульсов, где преобразуются в нормализованные импульсы напряжения,
которые поступают на БР пульта электронного, где преобразуются в 10-разрядный код,
который передается в БУИ ЭП. Эти импульсы регистрируются и обрабатываются, результаты
вычислений выводятся на ЖК-дисплей пульта электронного и сохраняются в памяти
энергонезависимого ПЗУ с возможностью их последующего просмотра, статистической
обработки и передачи на ПЭВМ.
Принцип работы альфа- и бета-радиометрического тракта на основе газоразрядного
счетчика «Бета-2», входящего в состав блока детектирования БДБ-01, сходен с принципом
действия дозиметрического тракта на основе газоразрядных счетчиков «СБМ-20».
Поступающие от блока детектирования БДБ-01 на пульт электронный нормализованные
импульсы регистрируются и обрабатываются МКС-14ЭЦ, результаты расчета плотности потока
бета- и альфа- частиц выводятся на ЖК-дисплей пульта электронного и сохраняются в памяти
энергонезависимого ПЗУ с возможностью их последующего просмотра, статистической
обработки и передачи на ПЭВМ.
Питание МКС-14ЭЦ осуществляется от встроенного аккумуляторного источника
питания с выходным напряжением от 3,0 до 4,2 В, либо от внешнего блока питания (зарядного
устройства), работающего от сети переменного тока с питающим напряжением 220 В.
Внешний вид МКС-14ЭЦ и схема пломбирования приведены на рисунках 1 и 2.
Лист № 2
Всего листов 7

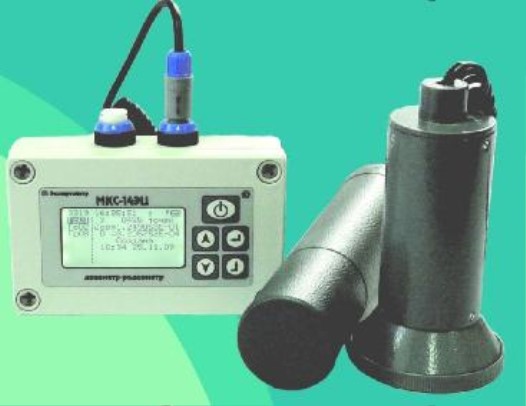

Рисунок 1 – Внешний вид МКС-14ЭЦ
Пломбирование пульта электронного и блоков детектирования БДГ-01 и БДБ-01 должно
осуществляться клейким стикером, на котором должны быть нанесены:
- наименование предприятия-изготовителя;
- логотип предприятия – изготовителя;
- текст «гарантийная пломба».
Пломбы должны наносятся на стыки деталейПЭ и блоков детектирования
БДГ-01 и БДБ-01, исключая возможность несанкционированного вскрытия.

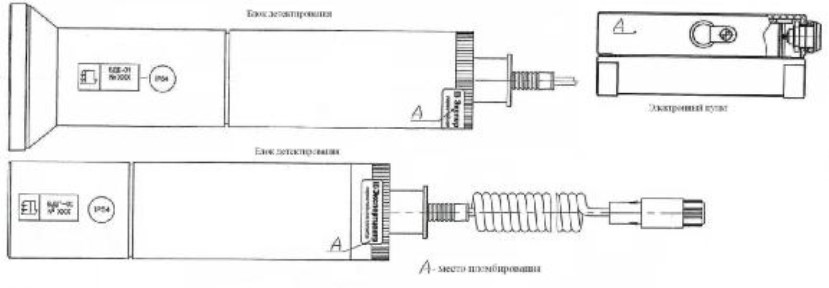

Рисунок 2 – Схема пломбирования
Программное обеспечение
Программное обеспечение (ПО) МКС-14ЭЦ позволяет осуществлять:
– контроль процесса измерений;
– отображение и статистическую обработку результатов измерений;
– настройку параметров измерений;
– настройку способа отображения результатов измерений и звукового сопровождения;
– передачу данных по результатам измерений из встроенного энергонезависимого ПЗУ
на внешнюю ПЭВМ с помощью ПО Geiger.
Лист № 3
Всего листов 7
MKC-14ЭЦ
mks14.c
V04.02.02
D23F9861
CRC32
Geiger
Geiger.exe
1.0.13.0
43С2F58С
CRC32
Идентификационные данные приведены в таблице 1.
Таблица 1
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная
сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
ПО
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «C» по МИ 3286-2010.
2
от 0,5 до 1400
от 5,0 до 1400
5
± 25
Пределы допускаемой основной относительной погрешности
измерений МЭД гамма-излучения, %
Метрологические и технические характеристики
Метрологические и технические характеристики МКС-14ЭЦ приведены в таблице 2.
Таблица 2
Наименование параметра
Значение
от 60 до 3000
от 150 до 3000
от 4000 до 9000
от 0,1 до 1000
от 0,1 до 700
± 40
± 50
Диапазон энергий регистрируемого излучения составляет:
– по гамма-излучению (с блоком детектирования БДГ-01), кэВ
– по бета-излучению (с блоком детектирования БДБ-01), кэВ
– по альфа-излучению (с блоком детектирования БДБ-01), кэВ
Диапазон измерений МЭД гамма-излучения (с блоком детектирования
БДГ-01), мкЗв/ч
Диапазон измерений плотности потока бета-частиц с блоком
детектирования БДБ-01 (Sr-Y-90), см
-2
с
-1
Чувствительность регистрации излучения изотопа
14
C (блок
детектирования БДБ-01), %, не менее
Диапазон измерений плотности потока альфа-частиц с блоком
детектирования БДБ-01 (Pu-239), см
-2
с
-1
, составляет:
– без сопутствующего бета-излучения
– при наличии бета-излучения с плотностью потока, не превышающей
10 см
-2
с
-1
Чувствительность регистрации альфа-излучения изотопа
238
U (блок
детектирования БДБ-01), %, не менее
Анизотропия чувствительности блока детектирования БДГ-01 при
изменении угла падения фотонного излучения (0,662 МэВ)
относительно направления максимальной чувствительности, %:
от 0 до 90°
от 90 до 180°
Энергетическая зависимость в рабочем диапазоне энергий по
отношению к энергии гамма-излучения 662 кэВ (радионуклид
137
Cs), %
где: -
измеренные
численные значения
МЭД (мкЗв/ч)
Лист № 4
Всего листов 7
Пределы допускаемой основной относительной погрешности
измерений плотности потока бета-частиц, %
Пределы допускаемой основной относительной погрешности
измерений плотности потока альфа-частиц, %
8
24
± 5
1
Наименование параметра
Значение
где:
j
b
- измеренные
численные значения
плотности потока
бета-частиц, см
-2
с
-1
Пределы дополнительной относительной погрешности измерений от
изменения температуры от минус 20 до 55
о
С, %
где:
j
a
- измеренные
численные значения
плотности потока
альфа-частиц, см
-2
с
-1
±
15
±
10
Пределы дополнительной относительной погрешности измерений от
изменения относительной влажности до 95 % при температуре
воздуха 35 °С, %
Пределы дополнительной относительной погрешности измерений при
повышении напряженности магнитного поля до 400 А/м, %
±
10
Средняя наработка на отказ, ч, не менее
4000
6
1
Средний срок службы до капитального ремонта, лет, не менее
Время установления рабочего режима, мин, не более
Время непрерывной работы (питание от встроенного аккумулятора),
ч, не менее
Время непрерывной работы (питание от внешнего блока питания), ч,
не менее
Нестабильность показаний (временная нестабильность), за время
непрерывной работы, %
IР54
Группа защиты от проникновения пыли и воды
Мощность, потребляемая любым блоком детектирования, В
.
А, не
более
Питание осуществляется от сети переменного тока:
- напряжение, В
- частота, Гц
Питание от встроенного аккумулятора (емкость аккумулятора 1,5 А∙ч)
от 210 до 240
от 49 до 51
3,7 В
Габаритные размеры, мм, не более
Пульт электронный (длина×ширина×высота)
130 × 90(80*) ×
53(36*)
68 × 155
45 × 206
700 (1210)
70 × 47 × 73
0,33
Блок детектирования БДБ-01 (диаметр × высота)
Блок детектирования БДГ-01 (диаметр × высота)
Штанга в сложенном (раздвинутом) состоянии
Внешний блок питания (устройство зарядное) (длина×ширина×высота)
* - размер по корпусу
Масса, кг, не более
Пульт электронный
Блок детектирования БДГ-01
0,5
Лист № 5
Всего листов 7
Наименование параметра
Блок детектирования БДБ-01
Штанга
Внешний блок питания (устройство зарядное)
Значение
0,3
0,34
0,30
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность воздуха при температуре воздуха 35 °C, %
- атмосферное давление, кПа
от минус 20 до 55
до 95
от 84 до 106,7
Знак утверждения типа
Знак утверждения типавносится на титульный лист руководства по эксплуатации
ПЛЮС.412110.001РЭ методом компьютерной графики в левом нижнем углу и на корпус пульта
управления методом офсетной печати.
Комплектность средства измерений
В комплект поставки МКС-14ЭЦ входят изделия и документы, указанные в таблице 3.
Таблица 3
Наименование
Обозначение
Пульт электронный
ПЛЮС.418266.009
Количе Примеча
ство,ние
шт.
1
Блок детектирования БДГ-01
ПЛЮС.418266.002
1
Блок детектирования БДБ-01
ПЛЮС.418252.001
1*
Фильтр альфа-излучения
1**
Пленка для фильтра альфа-излучения
1**
Штанга раздвижная
ПЛЮС.301533.004
1
1
ПЛЮС.436234.004
1
ПЛЮС.412128.002
1
Магнитный держатель
Æ
20 мм
Устройство зарядное
CD-диск с программным
обеспечением (ПО Geiger)
Кабель связи с ПЭВМ
ПЛЮС.685661.016
1
Упаковка (Кейс пластиковый)
ПЛЮС.305642.016
1
Упаковка (для штанг)
1
Руководство по эксплуатации
ПЛЮС.412110.001РЭ
1
Свидетельство о поверке
1
* Поставляется по согласованию с потребителем
** При поставке блока детектирования БДБ-01
Лист № 6
Всего листов 7
Поверка
Осуществляется по документу ПЛЮС.412110.001РЭ (раздел 8 «Методика поверки»)
«Дозиметр-радиометрМКС-14ЭЦ.Руководствопоэксплуатации»утверждённому
руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 20 ноября 2012 г.
Основное поверочное оборудование:
·
установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-
06), диапазон МЭД 5
.
10
-7
÷ 5
.
10
-2
Зв/ч, пределы допускаемой относительной погрешности
измерений
±
5 % (Р=0,95).
·
источники радионуклидные фотонного излучения метрологического назначения
закрытые типа ИМН (Рег. № 44591-10), активность 10
2
÷ 10
4
Бк, пределы допускаемой
относительной погрешности измерений
±
6 % (Р=0,95);
·
источники радионуклидные бета-излучения метрологического назначения закрытые
типа ИМН, активность 10
2
÷ 10
4
Бк, пределы допускаемой относительной погрешности
измерений
±
6 % (Р=0,95);
·
источники радионуклидные альфа-излучения метрологического назначения закрытые
типа ИМН, активность 10
2
÷ 10
4
Бк, пределы допускаемой относительной погрешности
измерений
±
6 % (Р=0,95).
Сведения о методиках (методах) измерений
Дозиметр-радиометр МКС-14ЭЦ. Руководство по эксплуатации ПЛЮС.412110.001РЭ.
Нормативные и технические документы
ГОСТ8.033-96.Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений активности радионуклидов, потока и
плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
ГОСТ 8.070-96. Государственная поверочная trial для средств измерений поглощенной и
эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного
излучения.
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические
условия.
Дозиметр-радиометр МКС-14ЭЦ. Технические условия. ПЛЮС.412110.001ТУ
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-осуществление деятельности в области охраны окружающей среды;
-осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
-выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Закрытое акционерное общество "НТЦ Экспертцентр"
Юридический адрес: 125047, Москва, 4-й Лесной переулок, д. 4.
Почтовый адрес: 127254, Москва, а/я 12
тел/факс: (495) 925-11-79
E-mail:
; сайт:
Лист № 7
Всего листов 7
Заявитель
Общество с ограниченной ответственностью "НТЦ Экспертцентр"
Юридический адрес: 125190, г. Москва, Ленинградский пр., д.80, корп. «Г», помещение
XII, комната 9.
Фактический адрес: 141570, Московская обл., Солнечногорский р-н, п. Менделеево,
промзона ВНИИФТРИ, корп.24
тел/факс: (495) 925-11-79
E-mail:
; сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений»
141570, Московская обл., Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ»,
главный лабораторный корпус.
Аттестатаккредитацииот04.12.2008г.,регистрационныйномер№30002-08.
Действителен до 01.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническомуФ.В. Булыгин
регулированию и метрологии
м.п.«___» ________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6495-78 | Радиометры газов | РГБ-02 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 42783-11 | Дозиметры гамма-излучения | ДБГ-С11Д | ООО НПП "Доза", г.Москва | 1 год; с 19.06.2017 г. - 2,5 года | Перейти |
| 6977-79 | Дозиметры гамма-излучения | ИКС-А | Экспериментальные производственные мастерские института биофизики Минздрава, г.Москва | 1 год (ГОСТ 8.002-71) | Перейти |
| 9407-84 | Радиометры | РОИ-82 | П/я В-8193, г.Саратов | 1 год | Перейти |
| 1898-64 | Радиометры рудосортировочные | РСР-7 | П/я 10, Украина, г.Киев | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
