Untitled document

Приложение к свидетельству № 39363/3

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

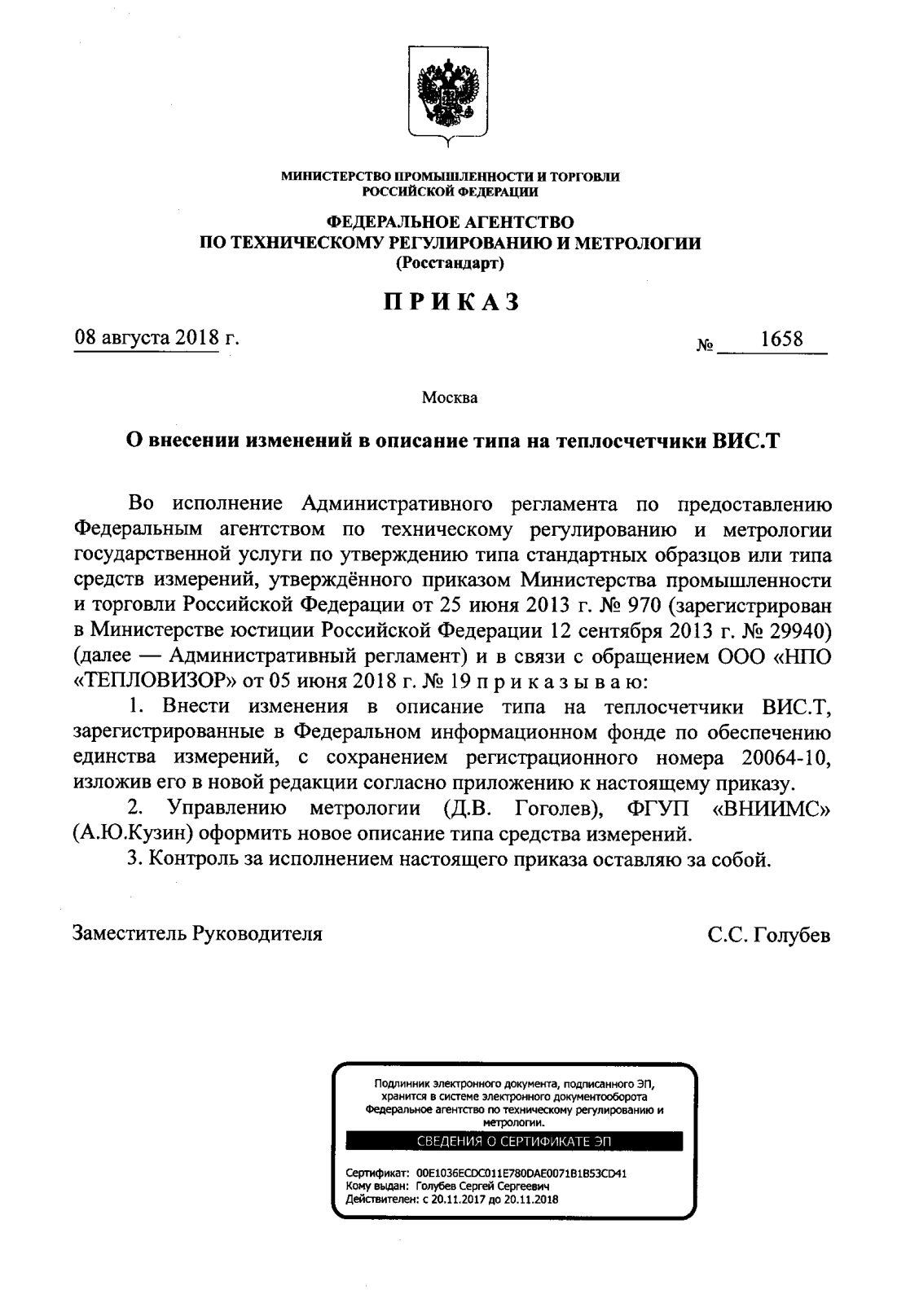

(в редакции, утвержденной приказом Росстандарта № 1658 от 08.08.2018 г.)

Теплосчетчики ВИС.Т

Назначение средства измерений

Теплосчетчики ВИС.Т (далее - теплосчетчики), предназначены для измерения и коммер-

ческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя

в системах теплоснабжения.

Описание средства измерений

В зависимости от модификации ВИС.Т могут использоваться как теплосчетчики и как

расходомеры-счетчики в системах водяного и/или парового теплоснабжения, в том числе в сис-

темах с изменением направления движения теплоносителя, системах холодного водоснабжения

и пароснабжения. В качестве теплоносителя могут быть: теплофикационная и холодная при-

родная вода, технологические растворы, хладагенты, насыщенный, перегретый пар и конденсат

водяного пара. Электронный блок теплосчетчика ВИС.Т может быть выполнен конструктивно в

виде единого блока либо в виде раздельных блоков: блоков преобразования напряжения в час-

тоту (ПНЧ) и блока измерительно-вычислительного устройства (ИВУ).

ВИС.Т имеет четыре модификации (ТС, ВС, МС, ПС).

Теплосчетчик ВИС.Т состоит из электронного блока и первичных электромагнитных

преобразователей расхода полнопроходного (ПП, ППР) или погружного (ППС) типа и/ или

вихревого типа. В составе теплосчетчика ВИС.Т могут применяться тахометрические преобра-

зователи расхода (таблица 1), термопреобразователи (таблица 2), преобразователи давления

(таблица 3), а также вспомогательное оборудование (принтер, модем, адаптер переноса данных

и др.).

Условное обозначение теплосчетчика ВИС.Т

ВИС.ТХХ

- х

- х…х

123 4567891011

1. Модификации: ТС - теплосчетчик; ВС - расходомер-счетчик; МС - комбинированный

счетчик; ПС - паросчетчик;

2.Количество каналов измерений расхода электромагнитными преобразователями

погружного типа (0 - 8);

3. Количество каналов измерений расхода электромагнитными преобразователями

полнопроходного типа (от 0 до 8);

4. Количество каналов измерения расхода вихревого типа (от 0 до 8);

5. Количество каналов измерения расхода тахометрического типа (от 0 до 8);

6. Количество каналов измерения давления (от 0 до 8);

7. Количество каналов измерения температуры (от 0 до 8);

8. Количество тепловых систем или виртуальных приборов (от 0 до 4);

9. Наличие интерфейса RS485:0 - нет; 1 - есть;

10. Наличие сменного модуля интерфейса: 0 - нет; 1 - есть;

11.Д- приборы с переключением диапазонов измерения расхода

Е- наличие Ethernet

Е1 - наличие встроенного телефонного модема

Е2 - наличие GSM-модема

И-приборы с электронным блоком в раздельном исполнении

К- приборы с дублированием каналов измерения

Н-приборы для рабочих сред с электропроводностью ниже 5·10

-4

См/м

Н1 -приборы для рабочих сред с повышенным осадкосодержанием

Лист № 2

Всего листов 8

Н2- приборы для сред с электропроводностью ниже 5·10

-4

См/м и повышенным осадко-

содержанием

П- приборы погружного типа с 3-мя преобразователями скорости

П2- приборы погружного типа с 2-мя преобразователями скорости

Р(2) - работа в системах с изменением направления потока (номер трубопровода,

по умолчанию - все каналы)

C - расширенный диапазон эксплуатационных характеристик электронного блока

(от минус 50 до плюс 55

С) со стабилизацией температуры внутри корпуса электронного блока

Т - наличие токового выходного сигнала о значении расхода

У - наличие USB - интерфейса

Х-наличие HART (только для модификации ВС)

Ч - наличие частотного выходного сигнала о значении расхода

Регистра-

ционный

№

14763-14

ТСПТК

Преобразователи

Таблица 1 - Типы применяемых термопреобразователей

Тип термопреобразователяРегистра-Тип термопреобразователя

ционный

№

Комплекты термометров сопро-39145-08Термопреобразователи

тивления из платины техниче- сопротивления ТС005

ские разностные КТПТР-04,

КТПТР-05, КТПТР-05/1

Комплекты термопреобразовате- 21839-12

лей сопротивления платиновых

термоэлектрические ТП

18524-10

Термометры сопротивления из39144-08

платины технические ТПТ7,

ТПТ8, ТПТ11, ТПТ12, ТПТ13,

ТПТ14, ТПТ-15

Тип применяемых комплектов термопреобразователей определяет минимальную раз-

ность температур прямого и обратного потока

t, ºС.

Тип расходомера

Регистраци-

онный №

Таблица 2 - Типы применяемых преобразователей расхода и счетчиков

Преобразователи расчетно-

измерительные ТЭКОН-19

Регистра-

ционный

№

24849-13

18312-03

Счетчики крыльчатые

холодной и горячей воды СКБ

26343-08

Счетчики холодной и

горячей воды ВМХ и

ВМГ

Счетчики холодной и

горячей воды турбинные

WP-Dynamic

15820-07

Все исполнения с герконовыми выводами

Лист № 3

Всего листов 8

Регистраци-

trial №

17635-03

Таблица 3 - Типы применяемых преобразователей давления

Тип датчика давленияРегистраци-Тип датчика давления

онный №

Датчики давления18375-08Датчики избыточного

Метран-55 давления МИДА-ДИ-12П и

МИДА-ДИ-12П-Ех

Датчики давленияМС2027229-11Преобразователи давления

измерительные АИР-10

31654-14

Тип применяемых преобразователей давления определяет диапазон измеряемых давле-

ний рабочей среды.

Значение наибольшего (максимального) объемного расхода G

для электромагнитного

преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение пере-

ходного (линейного) объемного расхода G

соответствует 10% от G

, значение наименьшего

(минимального) объемного расхода G

соответствует G

/DD, где DD - динамический диапазон

измерений расхода: DD=250 для полнопроходных первичных преобразователей расхода с Д

от 2,5 до 800 мм (DD=10, 100, 500, 1000, 2000 по отдельному заказу); для погружных первич-

ных преобразователей расхода с Д

от 400 до 4000 мм - DD=25, 50, 100 (DD=250 по отдельному

заказу).

Диапазоны измеряемых расходов насыщенного и перегретого пара, конденсата, хлада-

гента и воды тахометрическими и вихревыми преобразователями расхода (счетчиками) приве-

дены в описаниях типов соответствующих средств измерений.

Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование

следующих параметров:

- среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии

по каждому (от одного до четырех) источнику (потребителю) с учетом направления движения

теплоносителя (при использовании электромагнитных преобразователей расхода);

- текущие и среднечасовые значения объемного (массового) расхода, температуры

и давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;

- суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе в обоих

направлениях за все время работы (при использовании электромагнитных преобразователей

расхода);

- времени наработки и простоя узла учета за каждый астрономический час и за все время

работы;

- текущее астрономическое время и дату.

Глубина архивов среднечасовой информации до 90 суток. Сохранность информации при

выключенном питании не менее 10 лет.

Первичные преобразователи расхода электромагнитного типа имеют степень защиты

IР65 (по согласованию с заказчиком возможно изготовление первичных преобразователей рас-

хода со степенью защиты IР67 или IР68). В зависимости от заказанной конфигурации элек-

тронные блоки теплосчетчика могут поставляться в металлическом или пластмассовом корпусе,

со степенью защиты не ниже IР40 (по согласованию с заказчиком возможно изготовление элек-

тронных блоков со степенью защиты IР65).

Электронный блок непрерывно контролирует исправность первичных преобразователей

расхода, температуры и давления и линий связи с ними. Данные диагностики выводятся на ин-

дикатор.

Электронный блок может поддерживать цифровые интерфейсы (стандарты) RS-232, RS-

485, Ethernet, M-BUS, GPRS, OPC-сервер, HART, и иметь частотный выходной сигнал (сигна-

лы), пропорциональный объемному расходу (расходам) (0-1000 Гц; 0

10000 Гц и др.) Элек-

тронный блок может иметь дополнительно интерфейс типа Centroniсs для подключения прин-

тера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения

теплосчетчиков в локальную сеть.

Лист № 4

Всего листов 8

Электронный блок может иметь токовый унифицированный выходной сигнал (сигналы)

постоянного тока 0-5, 0-20 или 4-20 мА, пропорциональный объемному расходу в одном или

нескольких трубопроводах и дискретный сигнал (сигналы) управления исполнительными меха-

низмами.

Полнопроходное исполнениеПогружное исполнение

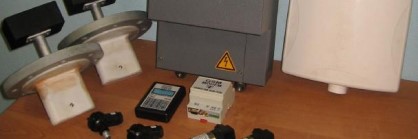

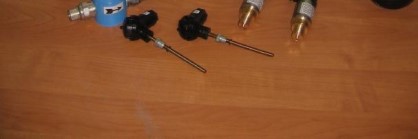

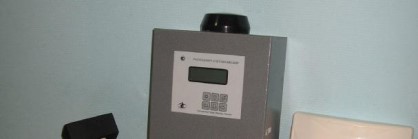

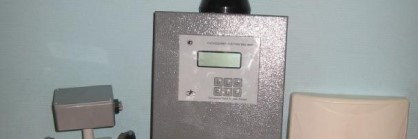

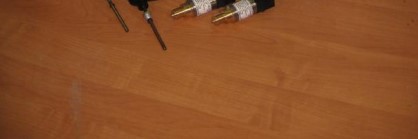

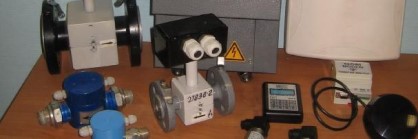

Рисунок 1 - Фотография общего вида

Программное обеспечение

Встроенное программное обеспечение (ПО) управляет процессом измерения, производит

вычисления метрологических параметров, управляет интерфейсными функциями прибора.

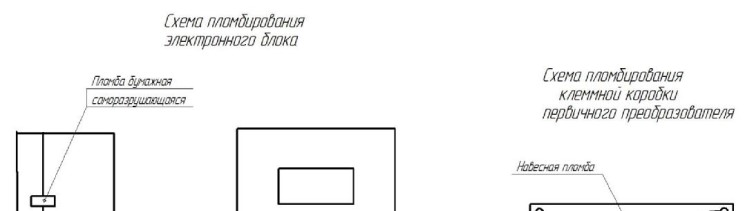

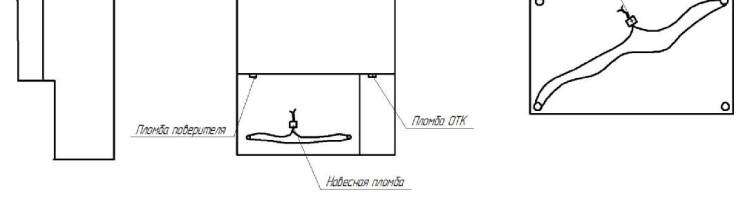

Рисунок 2 - Схема мест пломбирования

Схема пломбирования электронного блока

пломба бумажная

саморазрушающаяся

Схема пломбирования

клеммной коробки

первичного преобразователя

пломба

ОТК

пломба

повери-

теля …

Навесная пломба

Лист № 5

Всего листов 8

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ

и измерительную информацию.

Таблица 4

Идентификационные данные (признаки)Значение

Идентификационное наименование ПО НС-А ;НС-F; HC-M; HC-N

Номер версии ПО2.29-2.90

Цифровой идентификатор ПО 0-65535

Алгоритм вычисления цифрового CRC-16

идентификатора ПО

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "Высокий".

Метрологические и технические характеристики

Таблица 5

Наименование характеристики

Диаметры условных внутренних полнопроходных

(погружных) первичных преобразователей расхода, мм

Значение

2,5; 4; 6; 10; 15; 20; 25;

32; 40; 50; 65; 80; 100;

150; 200; 250; 300;

400; 500; 600; 700; 800

(от 400 до4000)

от 0 до +150

от - 50 до +200

от +100 до +400

1,6; 2,5 (по заказу 40)

14,9

Диапазон температуры рабочей среды,

С:

- воды, конденсата;

- хладагента;

- пара

Максимальное давление рабочей среды, МПа:

- воды, конденсата;

- пара

Пределы допускаемой относительной погрешности по пока-

заниям при измерении объемного расхода и объема воды

электромагнитными преобразователями расхода в диапазоне

расходов от Gп до Gв, %:

- Ду от 2,5 до 800 мм

- Ду от 400 до 4000 мм

0,6 (по заказу ±0,2)

1,5

Пределы допускаемой относительной погрешности по пока-

заниям при измерении объемного расхода и объема воды

электромагнитными преобразователями расхода в диапазоне

расходов от Gн до Gп, %:

- Ду от 2,5 до 800 мм

- Ду от 400 до 4000 мм

(0,6+0,005

/G)

(1,6+0,015

/G)

1,25

1,5

Пределы допускаемой относительной погрешности по пока-

заниям при измерении объемного расхода и объема пара в

диапазоне расходов от Gп до Gв, %, для

- Ду от 12 до 300 мм

- Ду от 75 до 2000 мм

Диапазон измерений разности температур теплоносителя,

С:

- воды, конденсата;

- пара

от +1до+150

от +1до+400

Лист № 6

Всего листов 8

±6,0 (±8,0)

±4,0 (±6,0)

±3,0 (±5,0)

±2,0 (±4,0)

0,1

±7,0 (±8,0)

±5,0 (±6,0)

±4,0(±5,0)

±3,0 (±4,0)

±0,15(±2,0)

Значение

(2+4/

t+0,007

/G)

(3+4/

t+0,02

/G)

±(1,3+1/Δt+

0,005Gв/G)

±0,01

Наименование характеристики

Пределы допускаемой относительной погрешности по пока-

заниям при измерении тепловой энергии в диапазоне расхо-

дов от Gп до Gв и разности температур воды

t в трубопро-

водах Ду от 2,5 до 800 мм (Ду от 400 до 4000 мм), %, при:

- 1

- 20

t≤149

Пределы допускаемой относительной погрешности каналов

преобразования электронным блоком частотно-импульсных

сигналов тахометрических и вихревых преобразователей

расхода при DD=25, %

Пределы допускаемой относительной погрешности по

показаниям при измерении тепловой энергии в диапазоне

расходов от Gн до Gп, %, для:

- Ду от 2,5 до 800 мм

- Ду от 400 до 4000 мм

Пределы допускаемой относительной погрешности по пока-

заниям при измерении тепловой энергии в диапазоне расхо-

дов от Gп до Gв и разности температур пара Δt в трубопро-

водах Ду от 12 до 300 мм (Ду от 75 до 2000 мм), %, при:

- 1

С;

- 2

С;

- 10

С;

- 20

t ≤ 399

Пределы допускаемой относительной погрешности

электронного блока при измерении тепловой энергии, %

Пределы допускаемой приведенной погрешности при

измерении давления без учета погрешности преобразователей

давления (относительной погрешности с учетом погрешности

преобразователей давления в диапазоне рабочих давлений), %

Пределы допускаемой относительной погрешности

измерения времени, %

Напряжение питания переменного тока, В

220

Частота переменного тока, Гц

Диапазон температур окружающего воздуха,

50±1

от +5 до +55

(по заказу от -50)

от 3·10

-6

до 10

от 5 до95

Диапазон электропроводности воды и водных растворов при

измерении расхода преобразователями магнитного типа, См/м

Диапазон относительной влажности окружающего воздуха, %

Максимальная потребляемая мощность, В

А, не более

Габаритные размеры электронного блока, мм, не более

- высота

- ширина

- длина

Масса электронного блока, кг, не более

Средний срок службы, лет, не менее

380

350

135

Лист № 7

Всего листов 8

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на

левой стороне лицевой панели электронного блока.

Комплектность средства измерений

Таблица 6

Наименование

Теплосчетчик

Обозначение

ВИС.Т

Количество

1 шт.

Примечание

В соответствии с

заказом

Паспорт

1 экз.

Руководство

по эксплуатации

Методика поверки

ВАУМ.407312.114 ПС1

ВАУМ.407312.114 ПС2

ВАУМ.407312.114 РЭ1

ВАУМ.407312.114 РЭ2

ВАУМ.407312.114 МП1

ВАУМ.407312.114 МП2

1 экз.

В соответствии с

заказом

В соответствии с

заказом

В соответствии с

заказом

Поверка

осуществляется по документам ВАУМ.407312.114 МП1 "Теплосчетчики ВИС.Т (полнопроходное

исполнение). Методика поверки" и ВАУМ.407312.114 МП2" Теплосчетчики ВИС.Т (погружное

исполнение). Методика поверки", согласованным ФГУП "ВНИИМС" 27.06.2006 г.

Основные средства поверки:

- установка для поверки расходомеров и счетчиков жидкости ОПУС-01, диапазон

расхода от 0,025 до 125 м

/ч, с относительной погрешностью ±0,2% при измерении расхода

и объема методом сличения, с относительной погрешностью ±0,07% при измерении массы

и массового расхода весовым методом;

- установкадляповеркирасходомеровисчетчиковжидкостиОПУС-02-600,

диапазон расхода от 0,25 до 640 м

/ч, с относительной погрешностью ±0,2% при измерении

расхода и объема методом сличения;

- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с,

с относительной погрешностью

0,2%;

- поверочная установка METROST-112-100/160T, диапазон расхода от 0,02 до 200 м

/ч, с

относительной погрешностью

0,1%.

- автоматизированная поверочная установка УПСЖ 200, объемный расход от 0,01

до 200 м

/ч, с относительной погрешностью

0,05% (весовой метод);

- мегомметр М1101М, диапазон измерения 0 - 500 МОм при 500 В;

- магазин сопротивлений Р3026, пределы отклонения сопротивления

0,005%;

- нутромер микрометрический НМ 1250, диапазон измерений от 150 до1250 мм,

погрешность

0,02 мм;

-нутромер микрометрический НМ 4000 диапазон измерений от 1250 до 4000 мм,

погрешность

0,06 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или на бланк свидетельства о

поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Лист № 8

Всего листов 8

Нормативные и технические документы, устанавливающие требования к теплосчетчикам

ВИС.Т

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов.

Общие условия".

ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие

технические требования и методы испытаний".

ГОСТ Р 51522-99 "Совместимость технических средств электромагнитная. Электрическое

оборудование для измерения, управления и лабораторного применения. Требования и методы

испытаний".

ТУ 4218-001-45859091-2004 Теплосчетчики ВИС.Т. Технические условия (с изменением №1)

Рекомендация МОЗММР № 75-1, 75-2.Теплосчетчики.

Изготовитель

Общество с ограниченной ответственностью "Тепловизор Пром" (ООО "Тепловизор Пром")

ИНН 7721524331

Адрес: 109428, г. Москва, Рязанский проспект, дом 8а, строение 9

Тел./факс: (495)730-47-44

E-mаil:

prom@teplovizor.ru

Web-сайт:

http://www.teplovizor.ru

Заявитель

Общество с ограниченной ответственностью (ООО "НПО "ТЕПЛОВИЗОР")

ИНН 7721302674

Адрес: 109428, г. Москва, Рязанский проспект, дом 8а, корпус 1, строение 9

Тел./факс: (495)730-47-44

E-mаil:

mail@teplovizor.ru

Web-сайт:

http://www.teplovizor.ru

Испытательный центр

ГЦИ СИ Федеральное государственное унитарное предприятие "Всероссийский научно-

исследовательский институт метрологической службы" (ГЦИ СИ ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail:

office@vniims.ru

Web-сайт:

www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств

измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
23194-02	Теплосчетчики	ТСК7	ООО НТЦ "Полет", г.Самара	4 года	Перейти
43409-09	Теплосчетчики	ЛОГИКА 8941 мод. 8941-Э1...8941-Э5, 8941-В1...8941-В3, 8941-К1...8941-К3, 8941-У1...8941-У4, 8941-Т1...8941-Т5	ЗАО "ТЭМ", г.С.-Петербург	4 года	Перейти
23302-02	Теплосчетчики-регистраторы	Магика	ЗАО "Промсервис", г.Димитровград	3 года	Перейти
15372-98	Теплосчетчики для паровых систем теплоснабжения	Steamtherm ST4000, Steamtherm ST5000	Фирма "Elis Plzen spol s.r.o.", Чехия	1 год	Перейти
21678-04	Теплосчетчики	Т-21	ЗАО "ИВК-Саяны", г.Москва	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТеплосчетчики ВИС.ТГРСИ 20064-10

Заказать поверку
Теплосчетчики ВИС.Т
ГРСИ 20064-10
