Приборы для измерения и анализа вибрации многоканальные Атлант-8, ГРСИ 19989-10
Номер госреестра:
19989-10
Наименование СИ:
Приборы для измерения и анализа вибрации многоканальные
Обозначение типа:
Атлант-8
Производитель:
ООО ПВФ "Вибро-Центр", г.Пермь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.03.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39931
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения и анализа вибрации многоканальные «Атлант-8»
Назначение средства измерений
Приборы для измерения и анализа вибрации многоканальные «Атлант–8» (далее -
приборы)предназначеныдляизмеренияиконтроляпараметроввиброускорения,
виброскорости и виброперемещения.
Описание средства измерений
Приборы для измерения и анализа вибрации многоканальные «Атлант–8» измеряют и
обрабатывают сигналы, поступающие на каналы от вибропреобразователей, проводят их
оцифровку, обработку, запись и хранение.
Приборы обеспечивают измерение среднего квадратического значения (СКЗ) и
амплитудного значения виброскорости, амплитудного значения виброускорения и размаха
виброперемещения.
Приборы представляют собой переносной прибор в комплекте с персональным
компьютером, имеющий питание от аккумуляторной батареи.
Система обработки оцифрованных электрических сигналов обеспечивает возможность
создавать виртуальный прибор по типу задачи: регистрация, балансировка, разгон-выбег,
центровка.

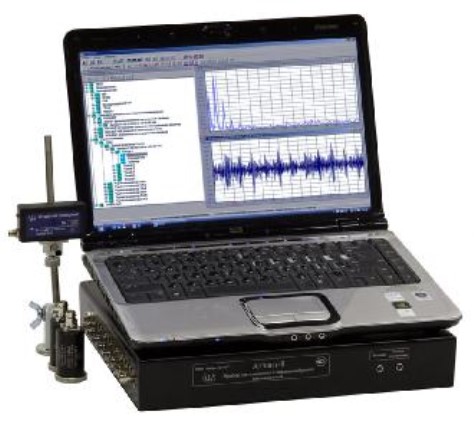

Внешний вид прибора для измерения и анализа вибрации многоканального «Атлант–8»
приведен на рисунке 1.
Рисунок 1 - Внешний вид прибора для измерения и анализа вибрации многоканального
«Атлант–8»
Программное обеспечение
Встроенное ПО (atlant.bin) – внутренняя программа микропроцессора для обеспечения
нормальногофункционированияприбора.Онореализованоаппаратноиявляется
метрологически значимым. Метрологические характеристики прибора нормированы с учетом
Лист № 2
Всего листов 4
влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) прибора предприятием-изготовителем и не может быть изменена
пользователем.
ВнешнееПО«atlant.exe»устанавливаетсянаперсональныйкомпьютер,
предусматривает экранную форму отображения информации и предназначено для сбора
информации с прибора, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Значение
Идентификационные данные (признаки)
Встроенное
Идентификационное наименование ПО
atlant.bin
Номер версии (идентификационный номер) ПО
1.10
Цифровой идентификатор ПО
116D450D
-
Другие идентификационные данные (если есть)
Внешнее
Идентификационное наименование ПО
atlant.exe
Номер версии (идентификационный номер) ПО
2.01
Цифровой идентификатор ПО
0B73C167
Другие идентификационные данные (если есть)
-
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристики
±5
Значения
от 8 до 500
от 0,8 до 100
Наименование характеристики
Диапазон измерений виброперемещения (размах), мкм
Диапазон измерений виброскорости (амплитудное значение и
СКЗ), мм/с
Диапазон измерений виброускорения (амплитудное значение),
м/с
2
от 0,5 до 80
от 5 до 200
от 5 до 1000
от 5 до 10000
Диапазоны рабочих частот по каналам измерений, Гц:
–виброперемещения
–виброскорости
–виброускорения
Собственные шумы по каналам измерений, не более:
–виброперемещения (размах), мкм
–виброскорости (амплитудное значение и СКЗ), м/с
–виброускорения (амплитудное значение), м/с
2
5,0
0,4
0,3
Пределы допускаемой основной относительной погрешности
при измерении общего уровня вибрации, %
Пределы допускаемой основной относительной погрешности
при использовании фильтров (преобразование Фурье), %
±5
Лист № 3
Всего листов 4
10
± 2,5
Неравномерность амплитудно-частотной характеристики, %,
не более
Пределы допускаемой дополнительной относительной
погрешности, вызванной изменением температуры
окружающего воздуха, %
Рабочие условия эксплуатации:
диапазон рабочих температур,
о
С
относительная влажность, %, до
Габаритные размеры, мм, не более
Масса, кг, не более
от 10 до 35
80
310×250×45
3
Знак утверждения типа
Знак утверждения типа наносится на корпус прибора методом наклейки и на
эксплуатационную документацию методом печати или наклейки.
Комплектность средства измерений
1 шт.
1 шт.
1 комплект
Наименование
Количество
Прибор «Атлант-8»
1 шт.
1 шт.
1 шт.
Компьютер переносной (по согласованию с заказчиком)
Кабель для соединения с компьютером (USB)
Кейс или сумка для переноски компьютера и прибора «Атлант-8» (по
согласованию с заказчиком)
Кабель питания от сети 220 В
Вибродатчик (по согласованию с заказчиком)
8 шт.
8 шт.
1 шт.
1 шт.
1 шт.
1 м
1 шт.
Кабель соединительный к вибродатчику (по согласованию с заказчиком)
Отметчик лазерный
Стойка для лазерного отметчика
Кабель соединительный к отметчику
Лента для лазерного отметчика
Диск или USB-Flash с ПО (по согласованию с заказчиком)
Комплект документации:
- паспорт на прибор «Атлант-8»,
-паспорт на вибродатчик
- руководство по эксплуатации,
- паспорта на вибродатчики (по согласованию с заказчиком),
- методика поверки
- лист комплектации.
Поверка
осуществляется по документу 4277-002-12025123-00 МП «Прибор для измерения и анализа
вибрации многоканальный «Атлант–8»». Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМС» 03 марта 2000 года.
Основные средства поверки: поверочная вибрационная установка 2 разряда по
ГОСТ Р 8.800-2012; генератор SFG-2104 (г/р № 29967-05).
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Руководство по эксплуатации«Прибордля измерения и анализа вибрации
многоканальный «Атлант–8», раздел 2, 4277-002-12025123-00 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам для
измерения и анализа вибрации многоканальным «Атлант–8»
1 ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот 1·10
-1
до 2·10
4
Гц».
2 Технические условия 4277-002-12025123-00 ТУ «Прибор для измерения и анализа
вибрации многоканальный «Атлант–8».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель
Общество с ограниченной ответственностью Производственно–внедренческая фирма «Вибро–
Центр» (ООО ПВФ «Вибро–Центр»), г. Пермь.
Адрес: 614000 г. Пермь, ул. Пермская, 70, офис 401.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» _______2015 г.
