Преобразователи термоэлектрические ТХА Метран-200, ГРСИ 19985-00

Смотреть ГРСИ
19984-00

Номер госреестра:

19985-00

Наименование СИ:

Преобразователи термоэлектрические

Обозначение типа:

ТХА Метран-200

Производитель:

ЗАО "Метран-Смарт", г.Челябинск

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.08.2010

Описание типа:

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 12221/1

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА Метран-200

Назначение средства измерений

Преобразователи термоэлектрические ТХА Метран-200 (далее - преобразователи)

предназначены для измерений температуры различных газообразных, сыпучих, жидких

сред, а также температуры твердых тел.

Описание средства измерений

Преобразователи представляют собой конструкцию, содержащую внутренний

чувствительный элемент (ЧЭ). В качестве ЧЭ используется термопара, изготовленная на

базе термопарного кабеля.

Измерение температуры основано на явлении возникновения в цепи ЧЭ преобра-

зователя термоэлектродвижущей силы (ТЭДС) при разности температур между рабочим и

свободным концами ЧЭ.

Преобразователи имеют модели: ТХА Метран-201, ТХА Метран-231, ТХА Мет-

ран-241. Модели преобразователей конструктивно отличаются по наличию соединитель-

ной головки, защитной арматуры, клеммной колодки, монтажного штуцера, удлинитель-

ного кабеля.

Общий вид преобразователей приведен на рисунке 1.

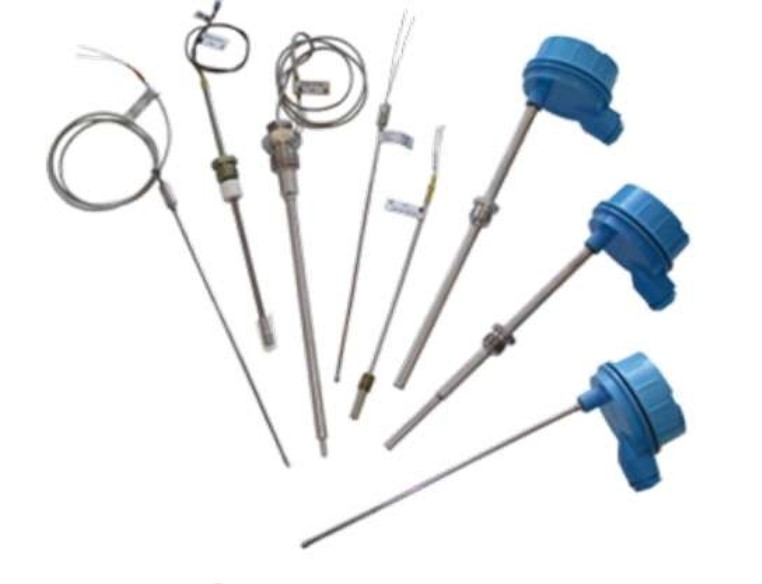

Рисунок 1 – Общий вид преобразователей ТХА Метран-200

Вист № 2

Всего листов 4

Метрологические и технические характеристики

класс 2

Таблица 1 - Метрологические и технические характеристики преобразователей

Наименование параметра

Диапазон измеряемых температур,

⁰

Значение

от минус 40 до плюс 1100

±2,50

±3,75

±4,50

±5,25

±6,00

±6,75

±7,50

±8,25

±3,25

±4,00

±4,90

±5,85

±6,82

±7,80

±8,80

±10,00

±10,70

100

Пределы допускаемого отклонения от НСХ

по ГОСТ 6616-94,

⁰

Пределы допускаемых отклонений от НСХ (∆

) чув-

ствительного элемента преобразователя в рабочем

диапазоне температур,

⁰

С:

от минус 40 до плюс 300

от 300 до 400

от 400 до 500

от 500 до 600

от 600 до 650

от 650 до 700

от 700 до 800

от 800 до 900

от 900 до 1000

от 1000 до 1100

Пределы допускаемой основной погрешности (∆р)

преобразователя в рабочем диапазоне температур,

⁰

С:

от минус 40 до плюс 300

от 300 до 400

от 400 до 500

от 500 до 600

от 600 до 650

от 650 до 700

от 700 до 800

от 800 до 900

от 900 до 1000

от 1000 до 1100

Электрическое сопротивление изоляции между тер-

моэлектродами ЧЭ и металлической частью защитной

арматуры, кроме исполнений с неизолированным ЧЭ,

при температуре плюс (25

10)

⁰

С, МОм, не менее

Масса преобразователей (в зависимости от исполне-

ния), кг, не более

Температура окружающей среды, ºС

Виброустойчивость по ГОСТ Р 52931-2008

Средний срок службы, не менее, лет

7,2

от минус 45 до плюс 85

Группа исполнения V1

Вист № 3

Всего листов 4

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и

на табличку преобразователя лазерным принтером.

201.01.00.000 ПС

Паспорт

1 экз.

201.01.00.000 РЭ

Руководство

по эксплуатации

1 экз.

МП 4211-201-2003

Методика поверки

1 экз.

документа

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Обозначение

НаименованиеКол.Примечание

Преобразователь

1 шт.

На 10 шт. преобразова-

телей и меньшее количе-

ство при поставке в один

адрес.

Напреобразователис

длиной погружаемой ча-

сти менее 250 мм (по-

ставляется по требова-

нию заказчика)

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Мето-

дика поверки» и по документу МП 4211-201-2003 «Преобразователи термоэлектрические

ТХА и ТХК Метран-200. Методика поверки», утвержденному ФГУП ВНИИМС

23.03.2004 г. (для преобразователей с длиной погружаемой части менее 250 мм).

Основные средства поверки:

- преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО.

Диапазон измерения температуры от 300 °С до 1200 °С, 2-го разряда;

- термометр сопротивления эталонный ЭТС 100. Диапазон измерения температуры от ми-

нус 196 °С до 0 °С, 3-ий разряд;

- термометр сопротивления эталонный ЭТС 100. Диапазон измерения температуры от 0 °С

до 660 °С, 3-ий разряд;

- мультиметр многоканальный прецизионный типа Метран-514-ММП. Диапазон измере-

ния напряжения постоянного тока от 0 до 1,1 В; от 0 до 200 мВ, пределы допускаемой ос-

новной погрешности 0, 005 % ИВ* + 2 мкВ. Диапазон измерения сопротивления от 0 до

2000 Ом, пределы допускаемой основной погрешности 0, 0025 % ИВ* + 0,005 Ом.

Сведения о методиках (методах) измерений

содержатся в 201.01.00.000 РЭ «Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразо-

вателям термоэлектрическим ТХА Метран-200

1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические ус-

ловия».

Вист № 4

Всего листов 4

2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических про-

цессов. Общие технические условия».

3. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измере-

ний температуры».

4. ТУ 4211-001-12580824-2002 «Преобразователи термоэлектрические ТХА и ТХК

Метран-200. Технические условия».

Изготовитель

Закрытое акционерное общество «Промышленная группа «Метран» (ЗАО «ПГ «Метран»)

Россия, 454112, Челябинск, Комсомольский пр., 29.

Тел.: +7 (351) 799-51-51, 799-51-52; факс: +7 (351) 799-55-90

www.metran.ru

, e-mail:

Info.Metran@Emerson.com

ИНН 7448024720

Испытательный центр

ФБУ «Челябинский ЦСМ»

Адрес: 454048, Россия, г. Челябинск, ул. Энгельса, 101

Телефон, факс (351) 232-04-01, е-mail:

stand@chel.surnet.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний

средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.

Заместитель

Руководителя Федерального агентства

по техническому регулированию

и метрологии________________С.С. Голубев

М.п.«_____» ____________2015 г.
