Манометры цифровые прецизионные МЦП-2-0,3, ГРСИ 19944-18
Номер госреестра:
19944-18
Наименование СИ:
Манометры цифровые прецизионные
Обозначение типа:
МЦП-2-0,3
Производитель:
АО "Аэроприбор-Восход", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70581
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры цифровые прецизионные МЦП-2-0,3
Назначение средства измерений
Манометры цифровые прецизионные МЦП-2-0,3 предназначены для измерений абсо-
лютного давления и дифференциального давления.
Описание средства измерений
Принцип действия манометров цифровых прецизионных МЦП-2-0,3 основан на ис-
пользовании двух вибрационно-частотных датчиков давления, выполненных на базе тонко-
стенных цилиндрических резонаторов и включающих в себя кварцевые датчики температуры.
Выходные частоты датчиков давления и температуры, преобразованные в цифровые коды, с
помощью микроконтроллера пересчитываются в значения измеряемых давлений. Вычисленные
значения отображаются на цифровом табло манометра и подаются на соединительный интер-
фейс RS-232.
Манометры цифровые прецизионные МЦП-2-0,3 являются двухканальными приборами
и представляют собой прямоугольную конструкцию. На передней панели манометра цифрового
прецизионного МЦП-2-0,3 расположены: шестиразрядные цифровые табло каналов Р1 и Р2;
светодиодные индикаторы и кнопки выбора режимов работы и единиц измерений давления. На
задней панели манометров цифровых прецизионных МЦП-2-0,3 находятся: штуцеры для под-
ключения источников давления Р1 и Р2; разъем для подключения электрического питания;
держатели предохранителей; клемма заземления; переключатель напряжения питания 220 В -
27 В; разъем интерфейса RS-232; кнопки для введения поправок.
Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид манометра цифрового прецизионного МЦП-2-0,3
Пломбирование корпуса прибора осуществляется 6 пломбами: по две пломбы на боко-
вых крышках, две пломбы на задней панели.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 5
Программное обеспечение
Микропроцессорное программное обеспечение манометров цифровых прецизионных
МЦП-2-0,3 встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и
связь с внешними устройствами через интерфейс.
Идентификационные данные встроенного ПО манометров цифровых прецизионных
МЦП-2-0,3 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОmсp-2-03.tsk
Номер версии (идентификационный номер) ПО не ниже V 2.01
Места
пломби-
ровки

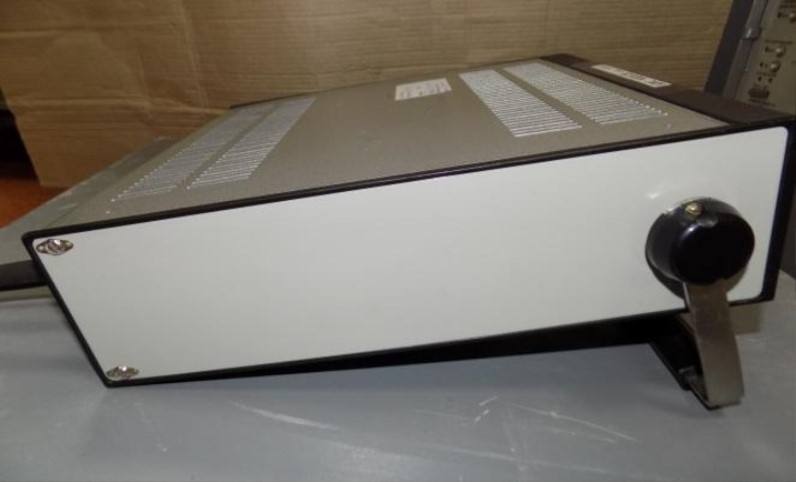

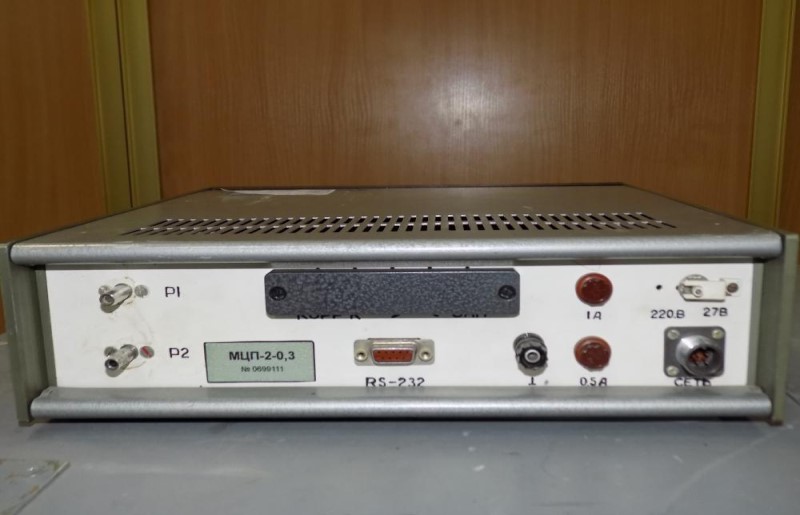

Рисунок 2 - Схема пломбировки манометра цифрового прецизионного МЦП-2-0,3
от несанкционированного доступа
Лист № 3
Всего листов 5
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
по каналу P2 -
- в диапазоне от 0,6 до 40 кПа включ.
- в диапазоне св. 40 до 135 кПа включ.
- в диапазоне св. 135 до 300 кПа
±27
±(23 + 0,1·P1тек)
±3,5
±2,5
±6,5
Значение
2
от 0,6 до 135
от 0,6 до 300
от 0 до 299,4
Таблица 2 - Метрологические характеристики
Наименование характеристики
1
Диапазоны измерений абсолютного
давления, кПа:
по каналу P1
по каналу P2
Диапазон измерений дифференциального
давления, кПа
∆Р=Р2-Р1
Пределы допускаемой абсолютной
основной погрешности измерений
абсолютного давления, Па:
по каналу P1 -
- в диапазоне от 0,6 до 40 кПа включ.
- в диапазоне св. 40 до 135 кПа
±27
±(23 + 0,1·P2тек)
±(10 + 0,2·P2тек)
где P1тек и P2тек - измеренное значение
давле-ния, кПа
Пределы допускаемой абсолютной
основной погрешности измерений
дифференциального давления, Па:
- в диапазоне от 0 до 7 кПа включ.
- в диапазоне св. 7 до 40 кПа включ.
- в диапазоне св. 40 до 299,4 кПа
±20
±(16 + 0,6·∆Ртек)
±(35 + 0,15·∆Ртек)
где ∆Ртек - измеренное значение
дифферен-циального давления, кПа
±4,0
Пределы допускаемой абсолютной
дополнительной погрешности измерений
абсолютного и дифференциального
давления, вызванной отклонением темпе-
ратуры окружающей среды от нормальных
условий от +15 до +25 °С), Па/10 °С:
в диапазоне температур от -30 до +15 °С:
по каналу P1 и каналу P2
по каналу ∆Р, кроме диапазона
измере-ний от 0 до 7 кПа
в диапазоне температур от +25 до +50 °С:
по каналу P1 и каналу P2
по каналу ∆Р, кроме диапазона
измерений от 0 до 7 кПа
Разрешающая способность индикации,
Па
1,0
Лист № 4
Всего листов 5
от -30 до +50
98
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
Напряжение питания, В:
- от сети переменного тока, с частотой
(50±1) Гц
27±3
345
370
95
4
- от источника постоянного тока
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность
при температуре +25
°
С, %, не более
Знак утверждения типа
наносится типографским способом в верхнем правом углу титульного листа формуляра и руко-
водства по эксплуатации и методом металлографии на передней панели манометра цифрового
прецизионного МЦП-2-0,3.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Манометр цифровой прецизионный МЦП-2-0,3
Кабель сетевой 220 В
Кабель сетевой 27 В
Руководство по эксплуатации
Формуляр
Методика поверки
Обозначение
6Г2.832.040
6Г6.640.187
6Г6.640.188
6Г2.832.040 РЭ
6Г2.832.040 ФО
РТ-МП-4200-443-2018
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-4200-443-2018 «ГСИ. Манометры цифровые прецизионные
МЦП-2-0,3. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 марта 2018 г.
Основные средства поверки:
Рабочий эталон 1-ого разряда по ГОСТ Р 8.840-2013 и ГОСТ Р 8.802-2012, с диапазоном
измерений абсолютного и избыточного давления от 0 до 110 кПа, с допускаемой относительной
погрешностью ±0,01 % от измеряемого давления и с диапазоном измерений от 0 до 700 кПа,
с допускаемой относительной погрешностью ±0,008 % от измеряемого давления.
Манометр абсолютного давления МПА-15 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 4222-74).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к манометрам
цифровым прецизионным МЦП-2-0,3
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 ÷ 1·10
6
Па
6Г2.832.040 ТУ Манометр цифровой прецизионный МЦП-2-0,3. Технические условия
Изготовитель
Акционерное общество «Аэроприбор-Восход» (АО «АП Восход»)
ИНН 7719021450
Адрес: 105318, г. Москва, ул. Ткацкая, д. 19
Телефон/факс: +7(495)363-23-01/+7(495)363-23-43
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон/факс: 8 (495) 544-00-00/8 (499) 124-99-96
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
