Приложение к свидетельству № 42806
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы серии CAPP
Назначение средства измерений
Дозаторы серии CAPP моделей Capp Aero, Capp Tronic (далее по тексту – анали-
затор) предназначены для дозирования жидкости при проведении количественного хими-
ческого анализа, в производстве химических реактивов и в клинико-диагностических ла-
бораториях.
Описание средства измерений
Принцип работы дозаторов основан на создании в съемном, герметично надевае-
мом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в
результате чего в наконечник всасывается или сливается из него дозируемая жидкость.
Вакуум и избыточное давление создаются при перемещении в камере, расположенной в
штуцере, герметично уплотненного калиброванного плунжера и размером его перемеще-
ния, которое регулируется изменением положения головки плунжера с помощью регули-
ровочного барабана
Дозаторы серии CAPP моделей Capp Aero, Capp Tronic поршневого типа имеют в
своем составе взаимозаменяемые дозирующие емкости фиксированного и переменного
(регулируемого с помощью вращающейся головки) объема.
Дозаторы серии CAPP изготовлены из алюминия, нержавеющей стали и химиче-
ски стойкого полипропилена. Они устойчивы к большинству химических реактивов, мо-
гут обрабатываться в автоклавах при температуре до 120ºС.
Дозаторы серии CAPP модели Capp Aero выпускаются как в одноканальном, так и
в многоканальном (до 64 каналов) варианте.
Дозаторы серии CAPP модели Capp Tronic выпускаются как в одноканальном, так и
в многоканальном (8 каналов) варианте. Дозаторы серии CAPP модели Capp Tronic имеют
жидкокристаллический дисплей. В таких дозаторах, можно осуществлять программирова-
ние дозирования с заданным объемом в определенной последовательности.

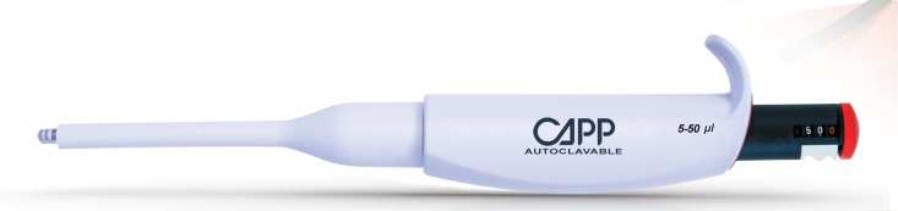

Рисунок 1 – Общий вид дозаторов (модель Capp Aero одноканальный с переменным объе-
мом)

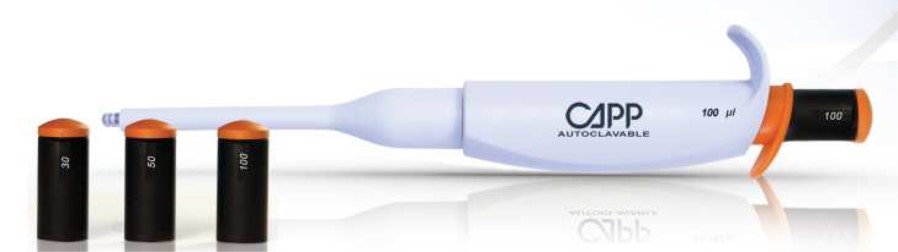

Рисунок 2 – Общий вид дозаторов (модель Capp Aero одноканальный с фиксированным
объемом)
Лист № 2
Всего листов 6
ъ

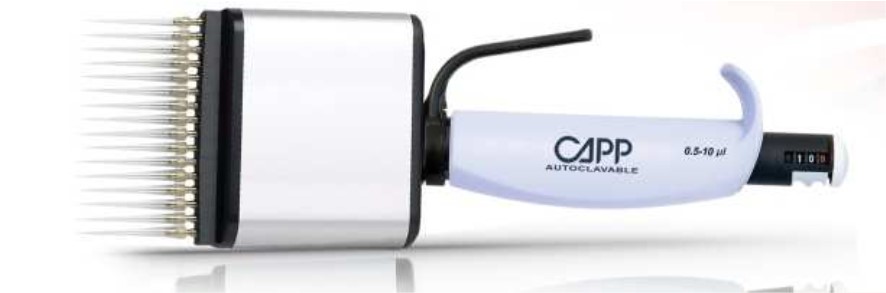

Рисунок 3 – Общий вид дозаторов (модель Capp Aero многоканальный)

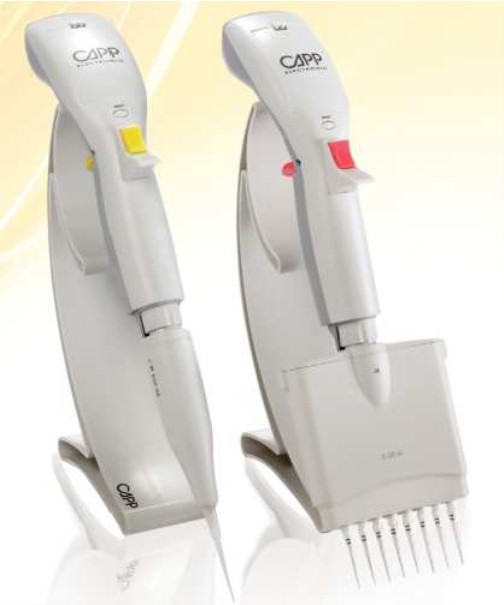

Рисунок 4 – Общий вид дозаторов (модель Capp Tronic)
Каждый дозатор маркируется серийным номером (две буквы и четыре цифры) рас-
положенным на рукоятке в верхней части.
Программное обеспечение
В дозаторах серии CAPP моделей Capp Tronic используется встроенное программ-
ное обеспечение, которое устанавливается заводом-изготовителемнепосредственно в
ПЗУ дозаторов.
Программное обеспечение предназначено для управления дозатором, контролле-
ром внутренних исполнительных механизмов и измерительных устройств и его настроек,
а также для обеспечения функционирования интерфейса, обработки информации, полу-
ченной от измерительных устройств в процессе проведения измерений.
Лист № 3
Всего листов 6
ъ
Наименование Идентификацион- Номер версииЦифровой идентифи- Алгоритм вычисле-
программного ное наименование (идентификацион-катор программногония цифрового иден-
обеспеченияпрограммногоный номер) про-обеспечения (кон-тификатора про-
обеспеченияграммного обеспе- трольная сумма ис-граммного обеспече-
ченияполняемого кода)ния
Операции в соответ-
Ux_011-CAPP-Ux_0110x00A67B35ствии с компиляцией
программы
Уровень защиты программного обеспечения в соответствии с МИ 3286-2010: А
Метрологические и технические характеристики
В таблице 1 приведены технические и метрологические характеристики дозаторов
Таблица 1
№Характеристика
1.Диапазон дозируемого объема,
мкл,
Capp Aero 0,2÷5000
Capp Tronic 2,0÷1200
2.Пределы допускаемой относительной погрешности дозирования , %: Capp Aero:
диапазон дозируемого объема, мкл Объем, мклодноканальные многоканальные
0,2÷2,00,2 ±12,0±24,0
1,0 ±3,1 ±6,2
2,0 ±2,0 ±4,0
0,5÷10,0 1,0±2,5±5,0
5,0±1,2 ±2,32
10,0±1,0±2,0
2,0÷20,0 2,0±5,0±5,0
10,0±1,2±2,3
20,0±1,0±2,0
5,0÷50,0 5,0±2,0±3,2
25,0±0,8±1,6
50,0±1,0±1,4
10,0÷100,0 10,0±2,0±2,5
50,0±0,9±1,5
100,0±0,7±1,3
20,0÷200,0 20,0±1,5±1,8
100,0±0,8 ±1,44
200,0±0,6±1,2
100,0÷1000,0 100,0±1,5±1,66
500,0±0,8±1,44
1000,0±0,8 ±1,2
1000,0÷5000,0 1000,0±1,2±1,4
2500,0±0,8±1,4
5000,0±0,6±1,4
3.Пределы допускаемой относительной погрешности дозирования , %: Capp Tronic:
2,0÷20,02,0±5,0±5,0
10,0 ±2,5 ±2,5
20,0 ±1,0 ±1,0
10,0÷200,0 10,0±2,0±2,0
100,0±1,0±1,0
200,0±0,6±0,6
Лист № 4
Всего листов 6
ъ
100,0÷1000,0 100,0±1,5---
500,0±1,0
1000,0±0,5
100,0÷1200,0 100,0---±1,5
500,0 ±1,0
1000,0 ±0,5
4. Предел относительного среднего квадратичного отклонения дозирования, %, Capp Aero:
диапазон дозируемого объема, мкл Объем, мклодноканальныемногоканальные
0,2÷2,00,2 6,00 12,00
1,0 1,60 3,20
2,0 1,00 2,00
0,5÷10,0 1,01,803,60
5,00,641,28
10,00,501,00
2,0÷20,0 2,01,503,60
10,00,401,28
20,00,301,00
5,0÷50,0 5,01,201,60
25,00,350,72
50,00,300,60
10,0÷100,0 10,00,801,20
50,00,300,60
100,00,200,50
20,0÷200,0 20,00,500,80
100,00,200,44
200,00,150,40
100,0÷1000,0 100,00,400,60
500,00,150,44
1000,00,150,40
1000,0÷5000,0 1000,00,300,44
2500,00,200,36
5000,00,150,30
5.Предел относительного среднего квадратичного отклонения дозирования, %, Capp
Tronic:
диапазон дозируемого объема, мкл Объем, мклодноканальныемногоканальные
2,0÷20,02,0 2,00 2,00
10,0 1,15 1,15
20,0 0,30 0,30
10,0÷200,0 10,01,001,00
100,00,580,58
200,00,150,15
100,0÷1000,0 100,00,60---
500,01,90
1000,01,50
100,0÷1200,0 100,0---0,60
500,0 1,90
1000,0 1,50
6.Габаритные размеры (в упаковке), мм,
Capp Aero (одноканальные)320х100х60
Capp Aero (многоканальные)270х130х60
Capp Tronic350х155х90
Лист № 5
Всего листов 6
+15
¸
+35
0
¸
85
150
230
220
900/3,6 (или выше)
ъ
7.Масса, не более, г
Capp Aero (одноканальные)
Capp Aero (многоканальные)
Capp Tronic
8. Электропитание
Capp Tronic
-От сети переменного тока через адаптер
-от батарейки, мА/В
9.Условия эксплуатации:
Capp Aero
температура окружающей среды, °С
относительная влажность воздуха, %
Capp Tronic
температура окружающей среды, °С
относительная влажность воздуха, %
+5
¸
+50
0
¸
85
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуата-
ции типографским способом.
Комплектность средства измерений
1. Дозатор Capp Aero (Capp Tronic)
2. Принадлежности (для моделей Capp Aero):
- Наконечники Capp Expell
- Наконечники Capp ExpellPlus
- Стартовый комплект Capp Aero Starter kit;
3. Руководство по эксплуатации;
4. Упаковочная тара;
5. Методика поверки (приложение 1 к руководству по эксплуатации)
6. Модель Capp Tronic поставляется с двумя литиевыми батарейками и портативным
зарядным устройством
Поверка
осуществляется в соответствии с Приложением 1 к Руководству по эксплуатации на Доза-
торы серии CAPP. Методика поверки, согласованной с ФГУП ВНИИОФИ в 2010 году.
Основные средства поверки: весы аналитические лабораторные (класс точности
специальный (1) по ГОСТ 24104-2001)
Сведения о методиках (методах) измерений
Руководство по эксплуатации на Дозаторы серии CAPP
Нормативные и технические документы, устанавливающие требования к Дозаторам
серии CAPP
1. Техническая документация фирмы «Cappelen Laboratory Technics Aps», Дания
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области здравоохранения.
Лист № 6
Всего листов 6
ъ
Изготовитель
«Cappelen Laboratory Technics Aps», Дания,
Landbrugsvej 10, DK-5260 Odense S, Denmark,
tel +45 6613 6140 fax +45 6613 2770 e-mail:info@capp.dk
Заявитель
ЗАО «БиоХимМак», г. Москва, Ленинские горы,
МГУ им. М.В. Ломоносова,
тел. (495) 939-24-21, факс (495) 939-09-97 e-mail: info@biochemmack.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ»,
119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail: vniiofi@vniiofi.ru
Аттестат аккредитации государственного центра испытаний (испытательной,
измерительной лаборатории) средств измерений №30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
Регулированию и метрологииВ.Н. Крутиков
М.п.« »
2011 г.
