Метроштоки МШИ-2.5, МШИ-3.5, МШИ-4.5, ГРСИ 19775-00

Смотреть ГРСИ
19774-00

Номер госреестра:

19775-00

Наименование СИ:

Метроштоки

Обозначение типа:

МШИ-2.5, МШИ-3.5, МШИ-4.5

Производитель:

ЗАО "Славутич", Украина, г.Славянск

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.07.2005

Описание типа:

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 43450

об утверждении типа средств измерений

лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метроштоки типа МШИ-2,5; МШИ-3,5; МШИ-4,5

Назначение средства измерений

МетроштокитипаМШИ-2,5;МШИ-3,5;МШИ-4,5(далее–метроштоки),

предназначенные для измерения уровня нефти, нефтепродуктов и других химически

неактивных жидкостей в транспортных и стационарных емкостях.

Описание средства измерений

Метроштокисостоятизцилиндрическойалюминиевойтрубы,латунного

наконечника и ручки в виде кольца.

Метроштоки имеют следующие модификации, которые отличаются длиной

измерительных шкал:

- МШИ - 2,5 – составная неразъемная штанга измерительная с длиной шкалы 2,3 м;

- МШИ - 3,5 – составная неразъемная штанга измерительная с длиной шкалы 3,3 м;

- МШИ - 4,5 – составная неразъемная штанга измерительная с длиной шкалы 4,3 м;

Фотография общего вида метроштока

лист № 2

всего листов 4

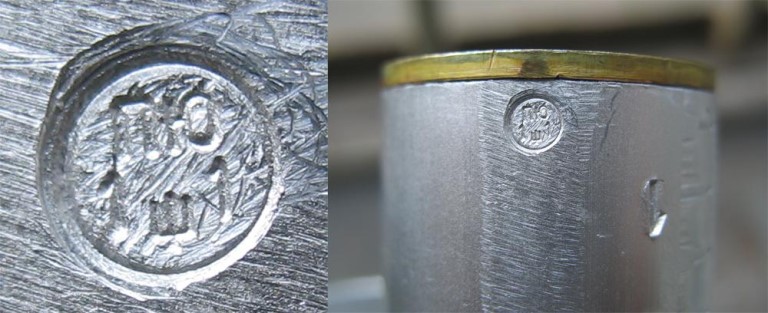

Фотография оттиска клейма

Метрологические и технические характеристики

Таблица

Длина метроштока в развернутом и фиксированном положении, мм

МШИ-2,5

МШИ-3,5

МШИ-4,5

2500

3500

4500

2300

3300

4300

1,0

Длина измерительной шкалы, не менее, мм

МШИ-2,5

МШИ-3,5

МШИ-4,5

Цена деления шкалы, мм

Предел допустимой погрешности измерительной шкалы метроштока

при температуре 20

5°С, мм

- на всей длине шкалы

- от начала и до середины шкалы

- для сантиметровых делений

- для миллиметровых делений

2,0

1,0

0,5

0,2

Длина отметок измерительной шкалы, мм

- миллиметровых

- пятимиллиметровых

- сантиметровых

- дециметровых и метровых

лист № 3

всего листов 4

Продолжение таблицы

Ширина отметок измерительной шкалы (по середине длины отметки), не

более, мм0,4

Глубина отметок шкалы, цифр, букв, не менее, мм 0,03

Размеры цифр и букв, мм 5

Неперпендикулярность торцевой поверхности наконечника относительно

образующей метроштока, не более, град

Масса метроштока, не более, кг

МШИ-2,53,0

МШИ-3,53,5

МШИ-4,54,0

Средняя наработка на отказ, при количестве отказов, равных 0, не менее,

измерений 40000

Вид климатического исполнения УХЛ, категория 1.1 ГОСТ 15150-69, но с границами

рабочего диапазона температур от +40

С до -60

С.

Знак утверждения типа

наносится на титульный лист паспорта метроштока.

Комплектность средства измерений

НаименованиеКол-воПримечание

1.Метрошток МШИ-2,5 или МШИ-3,5 или МШИ-4,5 1 По заказу

2. Наконечник 1

3. Паспорт1

4.Заклепка3

5. Методика поверки1

Запись обозначения метроштока при заказе или в документации на другую продукцию

должна состоять из слова «Метрошток», обозначения типа исполнения и технических

условий.

Например: «Метрошток МШИ-2,5 ТУ У 33.2-31037863-017:2009».

Поверка

осуществляется по документу МШИ-00-00-000 МП, методика поверки.

Основное поверочное оборудование:

- угломер типа УН с ценой деления 2´ ГОСТ 5378-88.

- эталонная штриховая мера типа 1У по ГОСТ 12069-90 длиной 1 м, 3-го разряда МИ 2060-90.

- эталонная стальная лента по ГОСТ 7502-98 длиной до 10 м, 3-го разряда МИ 2060-90.

- лупа измерительная любого типа по ГОСТ 25706-83.

- штангенциркуль с ценой деления 0,05 мм , ГОСТ 166-89;

- инструментальный микроскоп БМИ или ИМ 150х50В, ИМЦ 159х50 , ГОСТ 8074-82.

- оптические приборы типов ППС и ПТС ГОСТ 9847-79 или приспособление для измерения

глубины штрихов;

- весы для взвешивания среднего класса точности ГОСТ 29329-92 с верхним пределом

взвешивания до 10 кг;

- аттестованные образцы шероховатости по ГОСТ 9378-93.

лист № 4

всего листов 4

Сведения о методиках (методах) измерений

изложены в паспорте «МШИ-2,5-00-000 ПС; МШИ-3,5-00-000 ПС; МШИ-4,5-00-000 ПС».

Нормативный документ, устанавливающий требования к метроштокам типа МШИ-2,5;

МШИ-3,5; МШИ-4,5

1.Технические условия ТУ У 33.2-31037863-017:2009

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений.

Осуществлении торговли и товарообменных операций.

Изготовитель

Общество с ограниченной ответственностью «АЗТ Славутич»,

г. Краматорск, Донецкая область, ул. Орджоникидзе, д.8

Тел.+38(0626) 44-21-20

Факс +38(0626)44-20-94

Экспертиза проведена

ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46,

тел. +7 495 437-55-77, факс.+7 495 437-56-66,

e.mail:office@vniims.ru

Аттестат аккредитации № 30004-08

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииВ.Н. Крутиков

М.п.«___»__________2011г.
