Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46556

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы – топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель

96052 - 01 , БЦМ-42.2 модель 96052 - 02, БЦМ-42.3 модель 96052 -03

Назначение средства измерений

Полуприцепы – топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052 - 01

, БЦМ-42.2 модель 96052 - 02, БЦМ-42.3 модель 96052 -03 (далее – топливозаправщики)

предназначены для транспортировки, временного хранения и механизированной заправки

нефтепродуктами плотностью не более 860 кг/м

автомобилей с одновременным учетом объ-

ема выдаваемого топлива.

Описание средства измерений

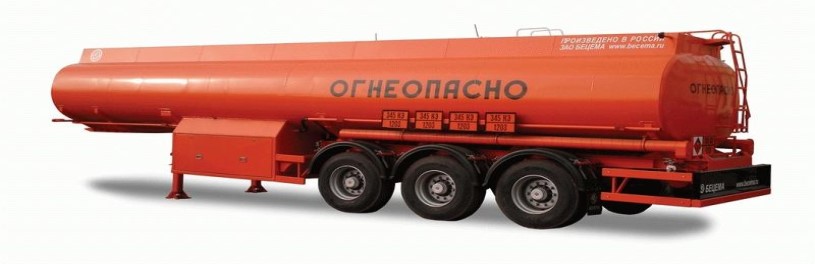

Общий вид полуприцепа – топливозаправщика

Принцип работы топливозаправщика основан на заполнении цистерны нефтепродуктом

до уровня налива и измерении его объема. Слив нефтепродукта производится самотеком или

через насос.

Топливозаправщик состоит из следующих основных составных частей: ящиком для раз-

мещения ЗИП; цистерны с заливной горловиной и указателем уровня налива топлива, дыха-

тельным клапаном, расширительным бачком прямоугольного сечения; волнорезами; устрой-

ством для слива топлива самотеком; самовсасывающим центробежным насосам (по заказу);

счетчиком жидкости ППО-40-0,6 СУ (по заказу); пеналами для напорно-всасывающих рука-

вов. Топливозаправщики являются транспортными мерами полной вместимости.

Цистерна может состоять из одного - шести отсеков (по заказу).

Основные отличия заложены в конструктивных особенностях топливозаправщиков: в количе-

стве отсеков и разной вместимости цистерн.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Наименование показателейБЦМ-42БЦМ-42.1

модель 96052модель 96052-01

БЦМ-42.3 БЦМ-42.2

модель 96052-03 модель 96052-02

123

Условия эксплуатации:

температура окружающей среды в условиях эксплуата-от –50 до +45

ции,

Вместимость при 20

С, не более, л3700033000

- номинальная

- действительная (калиброванная)

37000

55533000

495

Лист № 2

всего листов 3

0,4

200

0,5

Пределы допускаемой относительной погрешности вме-

стимости цистерны, %

Вместимость запасного объема каждого отсека цистерны

в % от номинальной вместимости, не менее

Счетчик ППО 40-06СУ (по заказу) Госреестр № 1351-93

Минимальная доза выдачи топлива, л

Пределы допускаемой относительной погрешности счет-

чика, %

Габаритные размеры полуприцепа-топливозаправщика,

не более, мм:

- длина

- ширина

- высота

Масса полная полуприцепа-топливозаправщика, не бо-

лее, кг

12500 11700

2500

3600 3450

43000 38000

Знак утверждения типа

Знак утверждения типа наносится на

- маркировочную табличку фотохимическим способом;

- титульный лист руководства по эксплуатации типографским способом.

Комплектность

- 1 шт.

В комплект поставки входят:

Полуприцеп-топливозаправщик

БЦМ-42, БЦМ-42.1, БЦМ-42.2, БЦМ-42.3

Инструменты и принадлежности

Руководство по эксплуатации

Формуляр

1 комплект ( в соответствии с ФО)

- 1 экз.

Поверка

осуществляется по ГОСТ Р 8.569-98. "Автоцистерны для жидких нефтепродуктов.Методика

поверки". При поверке применяются мерники образцовые 2-го разряда по ГОСТ 8.400-80,

вместимость 2000 л с погрешностью

0,1%, шкальный мерник 1-го класса вместимость 210 л

с ценой деления 1,0 л по ГОСТ 13844-68.

Сведения о методиках (методах) измерений

При использовании топливозаправщиков применяется метод прямых измерений (изме-

рение объема жидкости), которыйприведен в формуляре.

Нормативные документы, устанавливающие требования к полуприцепам- топливоза-

правщикам БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-

02, БЦМ-42.3 модель 96052-03

1. ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования и за-

правки нефтепродуктов. Типы, параметры и общие технические требования"

2. ГОСТ Р 8.569-98 "Автоцистерны для жидких нефтепродуктов. Методика поверки"

3.ТУ306-105-071-93 «Полуприцепы-цистерны битумовозы, полуприцепы-топливозаправщики,

полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики . Тех-

нические условия.»

4. Технический регламент о безопасности колесных транспортных средств.

Лист № 3

всего листов 3

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- выполнение работ по оценке соответствия промышленной продукции и продукции дру-

гих видов, а также иных объектов установленным законодательством Российской Федерации

обязательным требованиям (измерение объемов жидкостей).

Изготовитель

ЗАО «БЕЦЕМА», Российская Федерация, г. Красногорск,

Ильинское шоссе, 2-ой км

тел. 8(495)562-9032, факс. 8(495)562-1046 Email:market@becema. ru

Испытательный центр

ГЦИ СИ ФБУ «ЦСМ Московской области»

Регистрационный номер 30083-08,

г. Клин, Московская обл., ул. Дзержинского, д.2,

тел (49624) 24162, факс (49624) 77070 E-mаil:

klincsm@mail.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.П.«___» _________2012 г.
