Счетчики холодной воды крыльчатые, турбинные; холодной и горячей воды крыльчатые, турбинные ВДХ, ВДХ-И (крыльчатые), ВДТХ, ВДТХ-И (турбинные), ВДГ, ВДГ-И (крыльчатые), ВДТГ, ВДТГ-И (турбинные), ГРСИ 19653-07
Номер госреестра:
19653-07
Наименование СИ:
Счетчики холодной воды крыльчатые, турбинные; холодной и горячей воды крыльчатые, турбинные
Обозначение типа:
ВДХ, ВДХ-И (крыльчатые), ВДТХ, ВДТХ-И (турбинные), ВДГ, ВДГ-И (крыльчатые), ВДТГ, ВДТГ-И (турбинные)
Производитель:
ООО "Производственно-торговая компания "Спецтехприбор", г.Сергиев Посад
Межповерочный интервал:
4 года - для гор.воды; 6 лет - хол.
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 26756
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
воды крыльчатые ВДХ, ВДХ-И, турбинные ВДТХ,
горячей воды крыльчатые ВДГ, ВДГ-И, турбинные
Счетчикихолодной
ВДТХ-И, холодной и
ВДТГ, ВДТГ-И
Назначение средства измерений
Счетчики холодной воды крыльчатые ВДХ, ВДХ-И, турбинные ВДТХ, ВДТХ-И, хо-
лодной и горячей воды крыльчатые ВДГ, ВДГ-И, турбинные ВДТГ, ВДТГ-И предназначены
для измерения объема сетевой воды по СНиП 2.04.07-85 и питьевой воды по СанПиН
2.1.4.1074-2001, протекающей в подающих или обратных трубопроводах, закрытых и откры-
тых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазонах
температур от плюс 5
о
С до плюс 40/90
о
С при давлении не более 1,6 МПа (16 кгс/см
2
).
Описание средства измерений
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки
(турбинки), вращающейся со скоростью, пропорциональной расходу воды, протекающей в
трубопроводе.
Крыльчатые счетчики ВДХ, ВДХ-И, ВДГ, ВДГ-И и турбинные счетчики ВДТХ,
ВДТХ-И, ВДТГ, ВДТГ-И состоят из одинаковых по назначению узлов и имеют идентичную
кинематическую схему. Вращение оси крыльчатки (турбинки) через магнитную муфту пере-
дается счетному механизму, по показаниям которого определяют количество воды, прошед-
шей через счетчик.
Конструктивно турбинные счетчики ВДТХ, ВДТХ-И, ВДТГ, ВДТГ-И состоят из
корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане
из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измери-
тельной камеры и приводит во вращение турбинку с закрепленной на ней ведущей магнит-
ной муфтой. После зоны вращение турбинки вода попадает в верхнюю часть измерительной
камеры и далее в выходной патрубок. Через разделительный стакан счетного механизма
вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана
с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в от-
дельной полости, счетный механизм преобразует число оборотов турбинки в показания от-
счетного устройства, выраженные в м
3
.
Принцип работы крыльчатых счетчиков ВДХ, ВДХ-И, ВДГ, ВДГ-И аналогичен тур-
бинных и основан на преобразовании потока воды, подводимого в измерительную камеру
корпуса тангенциально, во вращательное движение крыльчатки и передачи угловой скорости
крыльчатки через вертикальную ось и жестко закрепленную на ней магнитную полумуфту
счетному устройству через немагнитную перегородку.
Кроме отсчетного устройства роликового типа имеются стрелочные указатели для
определения долей кубического метра и сигнальный элемент, используемый при настройке и
поверке счетчика.
Счетчики ВДХ-И, ВДТХ-И, ВДГ-И, ВДТГ-И кроме того имеют счетный механизм с
магнитоуправляемым контактом (герконом) и выдают импульсы (при подключению к вы-
числителю, регистратору или другим совместимым устройствам).
лист № 2
всего листов 5

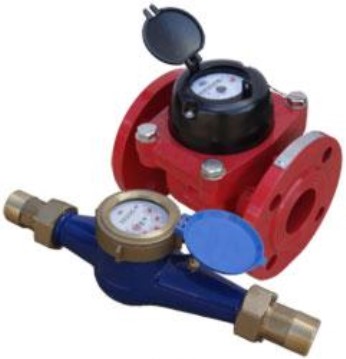

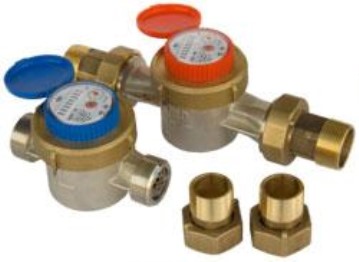

Рисунок 1 – Общий вид счетчиков

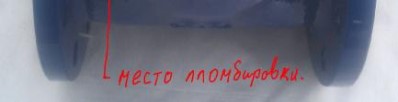

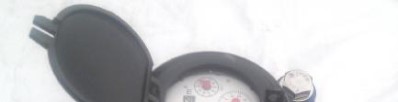

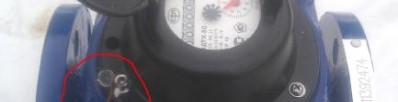

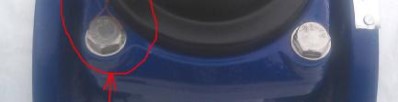

Рисунок 2 – Места пломбирования счетчиков
лист № 3
всего листов 5
Метрологические и технические характеристики
от плюс 5 до плюс 40
0,00005
0,0005
0,005
Измеряемая среда
сетевая вода по СНиП 2.04.07-85
питьевая вода по СанПиН 2.1.4.1074-2001
от плюс 5 до плюс 90
1520253240
506580100125150
200250
0,030,050,060,090,16
0,601,21,62,42,42,5
6,015,0
1,52,53,55,08,0
20356090125215
325600
0,120,200,280,400,64
3,03,55,06,08,012,0
0,150,250,350,500,80
4,04,76,78,010,616,0
20,040,0
54,0104,0
3571016
4070120180250430
6501200
0,0120,020,0250,0450,08
0,50,50,60,91,21,3
3,07,0
1 (0,001)
10 (0,01)
1000 (1,0)
±5,0
±2,0
0,1 (1,0)
0,01 (0,1)
99 999
999 999
999 999·10
Температура измеряемой среды,
о
С
счетчиков холодной воды ВДХ,
ВДХ-И, ВДТХ, ВДТХ-И
счетчиков холодной и горячей воды
ВДГ, ВДГ-И, ВДТГ, ВДТГ-И
Диаметр условного прохода, мм
крыльчатые счетчики
турбинные счетчики
Расход воды:
минимальный, q
min
, м
3
/ч
крыльчатые счетчики
турбинные счетчики
номинальный, q
n
, м
3
/ч
крыльчатые счетчики
турбинные счетчики
переходный, q
t
, м
3
/ч
класс В (крыльчатые счетчики)
(турбинные счетчики)
класс А (крыльчатые счетчики)
(турбинные счетчики)
максимальный, q
max
, м
3
/ч
крыльчатые счетчики
турбинные счетчики
Порог чувствительности, м
3
/ч
крыльчатые счетчики
турбинные счетчики
Весодногоимпульса,л/имп
(м
3
/имп)
счетчики Ду 15,20,25,32,40,50 мм
счетчики Ду 65,80,100,125 мм
счетчики Ду 150,200,250 мм
Пределы допускаемой относитель-
ной погрешности счетчика, %, рав-
ны
в диапазоне расходов от q
min
до q
t
от q
t
до q
max
Потеря давления, Мпа (кгс/см
2
), не
более
крыльчатые счетчики
турбинные счетчики
Емкость указателя счетного меха-
низма, м
3
счетчики Ду 15,20,25,32,40 мм
счетчики Ду 50,65,80,100,125 мм
счетчики Ду 150,200,250 мм
Наименьшая цена деления, м
3
счетчики Ду 15,20,25,32,40 мм
счетчики Ду 50,65,80 мм
счетчики Ду 100,125,150,200,250 мм
лист № 4
всего листов 5
от плюс 5 до плюс 60
0,450,62,23,94,5
1115192228375062
Масса, кг, не более
крыльчатые счетчики
турбинные счетчики
Габаритные размеры, мм, не более
крыльчатые счетчики
турбинные счетчики
110х70х80, 130х70х80, 230х70х80, 250х95х110, 260х95х110
260х170х220, 260х185х235, 270х200х240, 300х225х250,
325х250х270, 350х280х350, 340х340х370, 395х400х420
до 100
Условия эксплуатации:
температура окружающего воздуха,
о
С
относительная влажность, %
Норма средней наработки на отказ,
ч
Средний срок службы, лет
100 000
12
Знак утверждения типа
наносится на шкалу счетчика офсетным методом и в центре титульных листов руководства
по эксплуатации и паспорта типографским способом.
Количество, шт.
1
Примечание
Всоответст-
вии с заказом
1
В соответст-
вии с заказом
Комплектность средства измерений
НаименованиеОбозначение
Счетчик холодной воды ВДХ, ВДХ-И,
ВДТХ, ВДТХ-И
ТУ 4213-005-96359935-2006
Счетчик холодной и горя-ВДГ, ВДГ-И,
чей водыВДТГ, ВДТГ-И
ТУ 4213-005-96359935-2006
Паспорт4213-005-96359935 ПС
Руководство по эксплуата- 4213-005-96359935 РЭ
ции
1
1
Штуцер
Гайка
2
2
Прокладка
2
Поставляется
на партию не
менее 10 шт.
Поставляются
только по за-
казу для
крыльчатых
счетчиков
Поверка
осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика
поверки»
В перечень основного поверочного оборудования входят:
- установка поверочная УП-250, диапазон расхода от 0,03 до 600 м
3
/ч, погрешность
±0,2%.
П р и м е ч а н и е – Допускается применение других аналогичных средств измере-
ний, обеспечивающих требуемую точность измерений.
Сведения о методиках (методах) измерений
Сведений о методиках (методах) измерений нет.
лист № 5
всего листов 5
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной воды крыльчатым ВДХ, ВДХ-И, турбинным ВДТХ, ВДТХ-И, холодной и го-
рячей воды крыльчатым ВДГ, ВДГ-И, турбинным ВДТГ, ВДТГ-И
1 ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений объемного расхода жидкости в диапазоне 3∙10
-6
-10 м
3
/с.
2 ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия.
3 ГОСТ 14167-83 Счетчики холодной воды турбинные. Технические условия.
4 ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холод-
ной питьевой воды. Технические требования.
5 ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические усло-
вия.
6Технические условия ТУ 4213-005-96359935-2006 Счетчики холодной воды
крыльчатые ВДХ, ВДХ-И, турбинные ВДТХ, ВДТХ-И, холодной и горячей воды крыльчатые
ВДГ, ВДГ-И, турбинные ВДТГ, ВДТГ-И.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
Общество с ограниченной ответственностью «Производственно-торговая компания
«Спецтехприбор» (ООО «ПТК «Спецтехприбор»). Юридический адрес: 141300, Московская
обл., г.Сергиев Посад, Московское шоссе, 25. Почтовый адрес: 141305, Московская обл.,
г.Сергиев Посад, ул.Центральная, 1. Телефон/факс (496) 547-85-70.
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридиче-
ский адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел.(843) 272-70-62, факс 272-00-32,
e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
«____» ___________ 2012г.
