Приложение к свидетельству № 39366
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода вихревые электромагнитные ВПС
Назначение средства измерений
Преобразователи расхода вихревые электромагнитные ВПС (далее преобразователи)
предназначены для преобразования объема и расхода холодной или горячей воды, и дру-
гих жидкостей с удельной электропроводностью не менее 2
×
10
-3
См/м в электрические
сигналы: частотный или импульсный.
Описание средства измерений
Преобразователь ВПС конструктивно состоит из проточной части, выполненной в виде
полого цилиндра, в котором по его диаметру установлено тело обтекания, за которым распо-
ложен сигнальный электрод. На внешней поверхности цилиндра размещена магнитная систе-
ма из постоянных магнитов. К проточной части прикреплена стойка, в верхней части которой
находится корпус с электронным блоком.
По способу присоединения к трубопроводу преобразователи выпускаются следующих
конструктивных исполнений:
- с фланцевым соединением;
- с резьбовым соединением.
Принцип работы ВПС основан на преобразовании частоты отрыва вихрей (дорожки Кар-
мана), образующихся за установленным в потоке телом, в частоту электрического сигнала.
В вихревом потоке жидкости, образующемся за обтекаемым им телом, при взаимодейст-
вии с постоянным магнитным полем, образуется переменная электродвижущая сила (ЭДС) с
частотой, пропорциональной объемному расходу. ЭДС снимается при помощи сигнального
электрода, усиливается и преобразуется микроконтроллером, в соответствии с индивидуаль-
ной градуировочной характеристикой преобразователя, в следующие выходные сигналы:
- в частоту электрического сигнала, пропорциональную расходу жидкости;
- в количество импульсов с нормированной ценой, пропорциональное прошедшему объ-
ему жидкости;
В зависимости от рабочего диапазона расходов преобразователи подразделяются на две
группы: ВПС1 с диапазоном 1:100; ВПС2 -1:50.
В зависимости от используемого выхода преобразователи выпускаются с частотным
и импульсным выходом
Питание преобразователей - осуществляется от литиевой батареи напряжением 3,65 В.
Преобразователи ВПС могут быть использованы в качестве первичных приборов в
комплекте с тепловычислителем - в составе теплосчетчиков, с вторичным прибором - в
составе счетчика - расходомера, а также в автоматизированных системах сбора данных,
контроля и регулирования технологических процессов.

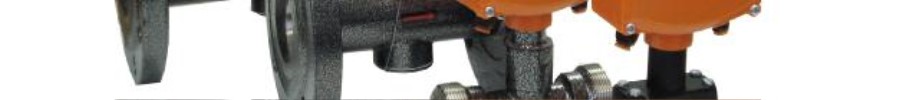

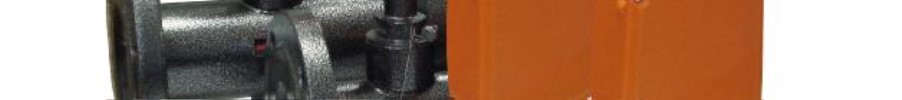

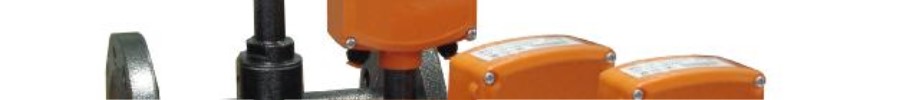

Внешний вид преобразователей ВПС различных конструктивных исполнений представ-
лен на рисунке 1.
Лист №2
Всего листов 4
Рисунок 1
Места пломбирования корпуса электронного блока приведены на рисунке 2.
1- пломба поверителя, исключающая несанкционированный доступ к изменению настроечных
параметров;
2- пломба ОТК изготовителя;
3- отверстия для навесных пломб, устанавливаемых контролирующей организацией.
ХТ1
1
3
3
2
GB1
+
4 3 2 1
1
2
ХР7
Экран
3
3
Рисунок 2
Номенклатурный ряд преобразователей в зависимости от конструктивного исполнения
Таблица 1
Тип
С резьбовым соединением
Ду20 Ду25Ду32Ду40Ду50Ду65
С фланцевым соединением
Ду80Ду100Ду125Ду150Ду200
ВПС1(2)+++++++++++
Лист №3
Всего листов 4
Метрологические и технические характеристики
ВПС1
ВПС2
Таблица 2 - Значения расходов в зависимости от класса преобразователей и диаметра
условного прохода (Ду).
Ду, мм
Класс
Расход, м
3
/ч
2025324050
6580100125150200
Минимальный g
мин
0,10,150,2
Переходный g
пер
0,2 0,30,4
Максимальный g
макс
10 15 20
Минимальный g
мин
0,2 0,30,4
Максимальный g
макс
101520
0,30,50,8
0,6 11,6
30 50 80
0,6 11,6
305080
1,5 2 3
3 4 6
150 200 300
3 4 6
150200300
5 12
10 24
500 1200
10 24
500 1200
Таблица 3 - Метрологические характеристики преобразователей
Наименование характеристикиКласс ИсполнениеЗначение, в диапазоне расходов
Пределы относительной погрешно- ВПС1
стандартное от g
мин
до g
пер
±1,5 от g
пер
до g
макс…
±1
сти преобразованияВПС1
специальное от g
мин
до g
пер…
±1от g
пер
до g
макс
±0,5
- объемного расхода в частоту вы-
ВПС2
стандартное от g
мин
до g
макс…
±1
ходного сигнала, %
- объема в число выходных импуль-
ВПС2
специальноеот g
мин
до g
макс …
±0,5
сов с нормированной ценой, %
Дополнительная погрешность, от изменения температуры измеряемой среды
на каждые 10
о
С, %, не более………………………………………………………….
±
0,05
Диапазон температуры измеряемой среды, °С ………………..…от плюс 2до плюс 150
Рабочее давление, МПа ……………………………………………………………… до 2,5
Гидравлическое сопротивление МПа на расходе 0,5 g
макс
не более……………..…..0,01
Степень защиты преобразователей по ГОСТ 14254-96……………………………... IP65
Исполнение по устойчивости к вибрации по ГОСТ Р 52931-2008………….. группа N1
Исполнение по устойчивости к климатическим
воздействиям по ГОСТ Р 52931-2008…..……………………………………………..… С3
Напряженность переменного (50 Гц) внешнего магнитного поля, А/м …….…… до 400
Средний срок службы преобразователей, не менее, лет………………………………. 12
Средняя наработка на отказ, не менее, ч ……………………………….…………... 75000
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и фотоспособом на
шильдики преобразователей расхода.
Комплектность средства измерений
Таблица 4
Наименование
Преобразователь расхода ВПС1(2)
Паспорт ППБ.407131.004 ПС
Руководство по эксплуатации ППБ.407131.004 РЭ
Программное обеспечение "МастерФлоу-Сервис"
Кол-воПримечание
1В зависимости от заказа
1
1
1По отдельному заказу
Поверка
осуществляется в соответствии с методикой, изложенной в разделе 8 "Методика повер-
ки" Руководства по эксплуатации ППБ.407131.004 РЭ, согласованной ФГУП "ВНИИМС" в
апреле 2010 г.
Лист №4
Всего листов 4
Генератор сигналов Г3-110
Нутромер по ГОСТ 868-82
ПК с ОС Windows 98 и выше
Основное поверочное оборудование:
Таблица 5
Технические характеристики
Погрешность не более ± 0,3/ ± 0,15 %. Производительность
до 1000 м
3
/ч. Госреестр № 37986-08
Наименование оборудования
Установка расходомерная по-
верочная ПРУВ ПС-0,05/1000
Стенд для гидроиспытаний
Контроллер измерительный
КИ-2
давление до 4 МПа, кл.1,0;
Погрешность измерений интервалов времени ± 0,02%, по-
грешность счета импульсов ± 1 Госреестр № 28618-10
Диапазон частот 0,01Гц...200 кГц, нестабильность частоты
+
3∙10
-8
. Госреестр № 5460-76
Термометр ТЛ-4 по ГОСТ 215
Пределы измерений: 18...50 мм погрешность
±
15 мкм;
50...100 мм; 100...160 мм; 250-450 мм погрешность
±
20 мкм
Диапазон 0…50
о
С, цена 0,5
о
С Госреестр № 303-91
Программное обеспечение «МастерФлоу-Сервис»;
«Calibr2002»; «Монитор-Сервис»
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации на "Преобразователи расхода вихревые элек-
тромагнитные ВПС ".
Нормативные и технические документы, устанавливающие требования к преобра-
зователям расхода электромагнитным ВПС:
1. ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие тех-
нические требования и методы испытаний.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
3. ТУ 407131.004-29524304-05 Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществление торговли.
Изготовитель:
ЗАО НПО "Промприбор", 248016, Россия, г. Калуга, ул. Складская, 4.
Тел/факс (4842) 55-02-48 e-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.П.
"____" ___________2015 г.
