Фурье-спектрофотометры инфракрасные FTIR-8301PC, FTIR-8701PC, FTIR-8400, FTIR-8900, FTIR-8400S, IR Prestige-21, IRAffinity-1, ГРСИ 19386-08
Номер госреестра:
19386-08
Наименование СИ:
Фурье-спектрофотометры инфракрасные
Обозначение типа:
FTIR-8301PC, FTIR-8701PC, FTIR-8400, FTIR-8900, FTIR-8400S, IR Prestige-21, IRAffinity-1
Производитель:
Фирма "Shimadzu", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32815
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье–спектрофотометры инфракрасные модели FTIR–8301PC, FTIR–8701PC,
FTIR–8400, FTIR–8900, FTIR–8400S, IR Prestige–21, IRAffinity-1
Назначение средства измерений
Фурье–спектрофотометры инфракрасные модели FTIR–8301PC, FTIR–8701PC, FTIR–
8400, FTIR–8900, FTIR–8400S, IRPrestige–21, IRAffinity-1 (далее Фурье–спектрофотометры)
предназначены для идентификации веществ на основе оптических спектров в инфракрасной
области, количественного химического анализа органических и неорганических веществ.
Описание средства измерений
Принцип действия Фурье–спектрофотометров основан на измерении поглощения све-
тового потока, формируемого интерферометром Майкельсона. Регистрируемая интерферо-
грамма подвергается математической обработке – фурье–преобразованию.
В приборах используется однолучевая оптическая система с разделителем луча–
пластиной из бромистого калия с напылением из германия, интерферометром Майкельсона со
встроенной автоматической выравнивающей системой, пироэлектрическим детектором
высокой чувствительности (DLATGS).
Конструктивно Фурье–спектрофотометры выполнены в виде настольного моноблока
(ИК–спектрофотометра) и компьютера, управляющего работой прибора. Приборы могут
комплектоваться следующими дополнительными устройствами: микроскопом AIM-8800,
приставкамиотраженияDRS-8000/8010, RAS-8000, ATR-8000, SRM-8000, RBC-8000,
MIRacleA, а также вторым отсеком для образцов SSU-8000/8000MCT, MCTD-8000.
В программное обеспечение входит программа проверки соответствия основных тех-
нических и метрологических характеристик заданным в технической документации. В каче-
стве эталона используется
образец полистирольной пленки
с известными оптическими ха-
рактеристиками. Предусмотрены полностью автоматизированная процедура проверки тех-
нических и метрологических характеристик приборов, включая установку эталона, и полуав-
томатическая процедура с ручной установкой образца полиэтиленовой пленки.
Модель IRAffinity-1 ориентирована на анализ фармацевтических препаратов, включает
специализированное программное обеспечение и библиотеку спектров - более 300 органиче-
ских веществ.
Рис. 1 Внешний вид Фурье–спектрофотометра инфракрасного модель FTIR–8301PC.
Лист № 2
Всего листов 5
Рис. 2. Внешний вид Фурье–спектрофотометра инфракрасного модель FTIR–8400.
Рис. 3. Внешний вид Фурье–спектрофотометра инфракрасного модель FTIR–8400S.
Лист № 3
Всего листов 5
Рис. 4. Внешний вид Фурье–спектрофотометра инфракрасного модель IRPrestige–21.

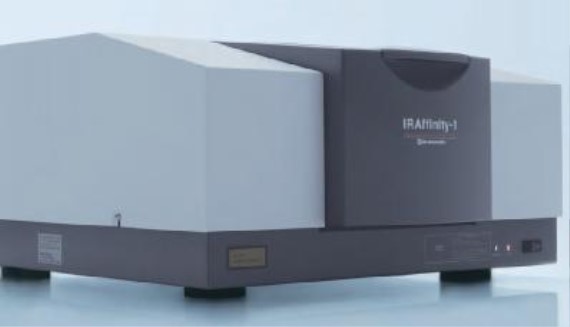

Рис. 5. Внешний вид Фурье–спектрофотометра инфракрасного модель IRAffinity-1.
Программное обеспечение
Идентификационные данные программного обеспечения.
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Цифровой идентифи-
катор программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
IR-Solution
Setup.exe
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
1.60SU3
0410585cfe8191a924
3c948836301661a7f8
md5
Уровень защиты ПО от
непреднамеренных и
преднамеренных изменений соответствует
уровню в соответствии с МИ 3286-2010:
- "А" – не требует специальных средств защиты метрологически значимой части ПО СИ и
измеренные данные достаточно защищены с помощью специальных средств защиты от пред-
намеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения Фурье-спектрофотометров учтено при нормировании
метрологических характеристик.
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Наименование характеристики
2600
±
1,0
1,5
Таблица 2
FTIR–8701PC
FTIR–8300PC
FTIR–8400S IR Prestige–21IRAffinity-1
Спектральный диапазон, см
–1
Спектральное разрешение, см
–1
от 0,5 до 1,6
1,0
Модель
FTIR–8400FTIR–8900
от 350 до 7800
от 0,85 до 16от 0,5 до 16
от 0,85 до 16от 0,5 до 16
Отношение сигнал/шум по ам-
плитуде не менее:
– 2200 см
–1
, разрешение 4 см
–1
,
100002000015000
время сканирования 4 с
– 2100 см
–1
, разрешение 4 см
–1
,
время сканирования 1 мин
Пределы допускаемых значе-
ний абсолютной погрешности
по шкале волновых чисел, см
–1
Относительное среднее квадра-
тическое отклонение случайной
составляющейпогрешности
измерений выходного сигнала,
%
Габаритные размеры, мм, не
более
620х580х240620х680х290514х606х273
Масса, кг, не более405435
Условия эксплуатации:
– температура окружающей среды,
0
C
– относительная влажность, не более %, без образования конденсата
– напряжение питания, переменное
от 15 до 30
70
100/120/220/230/240В, 50/60 Гц
Лист № 5
Всего листов 5
Знак утвержденного типа
наносят на лицевую панель прибора методом штемпелевания и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность поставки.
Фурье–спектрометр.
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 19386-08 "Инструкция. Фурье–спектрофотометры инфра-
красные модели FTIR–8301PC, FTIR–8701PC, FTIR–8400, FTIR–8900, FTIR–8400S, IR Prestige–
21, IRAffinity–1. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП
"ВНИИМС" в 2008 г. и входящим в комплект поставки.
При поверке применяют образец пленки полистирола по ГОСТ 8.229–81.
Сведения о методиках (методах) измерений
нет.
Нормативные и технические документы, устанавливающие требования к Фурье–
спектрофотометрам инфракрасным модели FTIR–8301PC, FTIR–8701PC, FTIR–8400,
FTIR–8900, FTIR–8400S, IR Prestige–21, IRAffinity-1
техническая документация фирмы–изготовителя "Shimadzu", Япония.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
Фирма "Shimadzu", Япония
Адрес:
1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."___" _________ 2013 г.
