Уровнемеры радарные Rosemount TankRadar RЕХ, ГРСИ 19092-14
Номер госреестра:
19092-14
Наименование СИ:
Уровнемеры радарные
Обозначение типа:
Rosemount TankRadar RЕХ
Производитель:
Фирма "Rosemount Tank Radar AB", Швеция
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56352
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радарные Rosemount TankRadar RЕХ
Назначение средства измерений
Уровнемеры радарные Rosemount TankRadar RЕХ предназначены для бесконтактного
измерения уровня жидкостей, паст, шламов, пульп и различных сыпучих материалов.
Описание средства измерений
Принцип работы уровнемеров радарных Rosemount TankRadar RЕХ основан на
частотном методе измерения расстояния до объекта (FMCW, Frequency-Modulated Continuous
Wave): определяется разность частот радиосигналов, излучаемых уровнемером, и отраженных
от поверхности измеряемой среды.
УровнемерырадарныеRosemountTankRadarRЕХсостоятиследующих
функциональных блоков:
-
приёмо-передающего устройства с антенной, формирующего, излучающего и
принимающего радиочастотные импульсы;
-
измерительного преобразователя (электронного блока), выполняющего измерение
разности частот и по измеренному значению расстояния до поверхности и значению базовой
высоты резервуара вычисляющего уровень, а также сбор информации с датчиков температуры,
давления и подтоварной воды, вычисление средней температуры и объёма продукта.
Измеренные данные передаются в систему верхнего уровня по токовому сигналу
(4...20) мА + HART или по протоколу связи Modbus.
Уровнемеры радарные Rosemount TankRadar RЕХ имеют следующие исполнения
антенн:
-
RTG 3920 – коническая, для измерения уровня всех типов жидкостей кроме таких,
как асфальт, в резервуарах с фиксированной крышей;
-
RTG 3930 – параболическая, для измерения уровня всех типов жидкостей, включая
такие тяжелые жидкости, как асфальт, в резервуарах с фиксированной крышей;
-
RTG 3950 – для установки в направляющей трубе резервуара с понтоном или
плавающей крышей, для измерения уровня всех типов жидкостей;
-
RTG 3960 – для установки в направляющей трубе-волноводе с эталонными штырями
в резервуарах, для измерения уровня сжиженного газа под давлением.
а) RTG 3920б) RTG 3930в) RTG 3950г) RTG 3960
Рисунок 1 − Общий вид уровнемеров радарных Rosemount TankRadar RЕХ.
Лист № 2
Всего листов 4

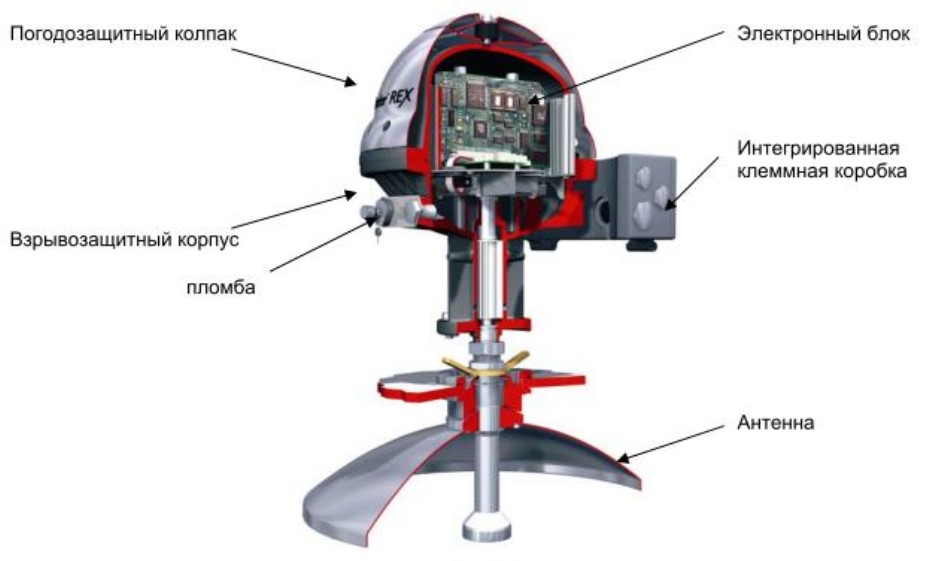

Рисунок 2 − Схема пломбировки и составные части уровнемеров радарных Rosemount
TankRadar RЕХ.
Программное обеспечение
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня,
объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе,
а также вывод данных через цифровые интерфейсы. На настроечные параметры есть
возможность установки пароля, также есть возможность установки пломб.
УровеньзащитыПОуровнемероврадарныхRosemountTankRadarRЕХот
непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
MD5
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Номер
версии
ПО
Идентифика-
НаименованиеционноеЦифровой идентификатор
ПО наименование ПО (контрольная сумма)
ПО
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Rosemount
TankRadar RЕХ
Stm Volume6.Х.Y
383AEB6ABC280CE88A48942B
D0394904
Метрологические и технические характеристики
от 0,8 до 40
±1
Т а б л и ц а 2 – Метрологические и технические характеристики
Наименование параметраЗначение
Диапазон измерений расстояния до поверхности среды
(уровня), м
Пределы допускаемой абсолютной погрешности
измерений уровня, мм
Лист № 3
Всего листов 4
Продолжение таблицы
Температура измеряемой среды, °С
от минус 40 до плюс 230
Давление измеряемой среды, МПа, не более
4
Излучаемая мощность, мВт, не более6
Напряжение питания, В:
-
постоянного тока от 48 до 100
-
переменного тока частотой 50/60 Гц от 100 до 240
Потребляемая мощность, Вт, не более80
Габаритные размеры (без учёта фланца), мм, не более 750×500×500
Масса, кг от 20 до 48
Условия эксплуатации:
-
относительная влажность, %до 95
-
атмосферное давление, кПаот 84,0 до 106,7
-
температура окружающей среды, °Сот минус 40 до плюс 70
П р и м е ч а н и е – Указанный диапазон измерений уровня является максимальным и
зависит от типа антенны и диэлектрической проницаемости среды.
Знак утверждения типа
наносят на корпус уровнемеров радарных Rosemount TankRadar RЕХ методом наклейки и
титульный лист руководства по эксплуатации типографским способом.
Комплектность средстваизмерений
Наименование
Количество
Т а б л и ц а
3 – Комплектность средства измерений
Уровнемер
1
Руководство по эксплуатации
1
Комплект ЗИП
По заказу
Сведения ометодиках (методах) измерений
приведены вруководствепо эксплуатации уровнемеров радарных Rosemount TankRadar RЕХ.
Поверка
осуществляется по документу: ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного
применения. Методика поверки».
При поверкеприменяются следующиесредстваизмерений:
-
установкадля поверки уровнемеров, ПГ ±0,3 мм;
-
рулетка измерительная металлическая Р50Н2Г ГОСТ 7502-98, компарированная по
измерительной ленте третьего разряда.
Нормативные и технические документы, устанавливающие требования к уровнемерам
радарным Rosemount TankRadar RЕХ
ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика
поверки».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости».
Техническая документация изготовителя.
Лист № 4
Всего листов 4
Рекомендации по областямприменения всферегосударственногорегулирования обеспечения
единстваизмерений
Осуществление торговли и товарообменных операций.
Изготовитель
«Rosemount Tank Radar AB», Швеция
Gamlestadsvägen 18B
P.O. Box 13045, SE-402 51 Göteborg, Sweden
Tel: +46 31 337 00 00
Заявитель
ЗАО «Сааб Радар Мастер», РФ
Адрес: 119180 г. Москва, ул. Большая Якиманка, д. 6
Тел: +7 (495) 663 3391
Факс: +7 (495) 663 3389
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00, web:
, email:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в trial утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«__» _________ 2014 г.
М.п.
