Номер госреестра:
18442-20
Наименование СИ:
Счетчики газа
Обозначение типа:
Г6 \"Берестье
Производитель:
Совместное Белорусско-германское предприятие СП "БЭМКРОМГАЗ" ООО, Беларусь, г.Брест
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77917
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа Г6 «Берестье»
Назначение средства измерений
Счетчики газа Г6 «Берестье» (далее счетчики) предназначены для измерения
израсходованного количества (Q) природного газа по ГОСТ 5542-2014 в пределах избыточного
давления (0,4 - 10) кПа или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а
также других неагрессивных газов, применяемых в бытовых и производственных целях.
Описание средства измерений
Счётчики газа Г6 выпускаются следующих модификаций Г6, Г6Т, Г6Э и Г6ЭТ. Счётчик
Г6 с механическим отсчетным устройством и с электронным отсчетным устройством Г6Э
состоит из герметичного металлического корпуса, две половины которого соединяются между
собой обечайкой, измерительного механизма, смонтированного внутри корпуса, и счётного
механизма. Газ, проходящий через счётчик, заполняет поочерёдно две камеры и придаёт
возвратно-поступательное движение мембранам, которые посредством рычажной передачи
приводят во вращение кулачковый механизм.
Кулачковый механизм обеспечивает золотниковое распределение газа по четырём
камерами через привод передаёт вращение на цифровой счётчик, пропорционально
количеству прошедшего газа.
Счётчик Г6Т и Г6ЭТ имеет в конструкциидополнительно биметаллический
температурный компенсатор, установленный на измерительном механизме. Спиральный
биметаллический элемент воздействует на механизм перемещения диафрагм измерительных
камер, тем самым корректируются показания объёма газа в зависимости от температуры
окружающей среды. Регистрируемый в счётном механизме объём газа соответствует базовой
температуре 20 ºС.
Коррекция по температуре осуществляется в диапазоне от минус 20 ºС до плюс 35 ºС.
В счетчике Г6ЭТ1 программный модуль электронного отсчетного устройства вычисляет
значение прошедшего через счетчик объёма газа, приведенного к температуре 20 ºС, и выводит
на экран показывающего устройства с нарастающим итогом.
Электронное отсчетное устройство обеспечивает ведение архивов:
- показаний на начало суток;
- показаний на начало месяца;
- показаний на начало года.
Электронное отсчетное устройство обеспечивает ведение журналов:
- изменение настроек счетчика;
- попытки несанкционированного доступа;
- самодиагностики.
Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания
через интерфейс удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Счетчик газаХ Х Х.Х. Х .Х ХХХ Х Х Х Х ХХХ
«Берестье»12 3456789
1 – Типоразмер:
6,0 – Г6,0;
2 – Тип отсчетного устройства:
– механическое;
Э – электронное;
3 – Наличие температурного компенсатора:
– температурный компенсатор отсутствует;
Лист № 2
Всего листов 5
Т – с температурным компенсатором;
4 – Тип температурного компенсатора:
– биметаллический механический температурный компенсатор;
1 – электронный температурный компенсатор;
5 – Тип примененного преобразователя:
О – термокомпенсированный с оптическим преобразователем;
W – термокомпенсированный с преобразователем на эффекте Виганда;
M – термокомпенсированный с магниторезистивным преобразователем;
6 – Направление потока газа:
ЛП – слева направо;
ПЛ – справа налево;
7 – Наличие детектора внешнего магнитного поля:
– детектор воздействия внешним магнитным полем отсутствует;
H – с детектором воздействия внешнего магнитного поля;
8 – Интерфейс связи:
232 – интерфейс RS-232;
485 – интерфейс RS-485;
CAN – интерфейс CAN;
MB – интерфейс M-Bus;
Р433/n – радиоинтерфейс 433 МГц, где n – номер модуля интерфейса (от 1 до 9);
Р868/n – радиоинтерфейс 868 МГц, где n – номер модуля интерфейса (от 1 до 9);
Р2400/n – радиоинтерфейс 2400 МГц, где n – номер модуля интерфейса (от 1 до 9);
G/1 – радиоинтерфейс GSM/GPRS;
9 – Импульсный выход:
– импульсный выход отсутствует;
ТМ – наличие импульсного выхода.
Один импульс механического отсчетного устройства соответствует объёму 0,01 м
3
.
Один импульс электронного отсчетного устройства в поверочном режиме соответствует
объёму 0,001 м
3
.
Общий вид счетчиков представлен на рисунке 1.
общий вид счетчика Г6Эобщий вид счетчика Г6
Рисунок 1 – Общий вид счетчиков газа Г6 «Берестье»
Лист № 3
Всего листов 5

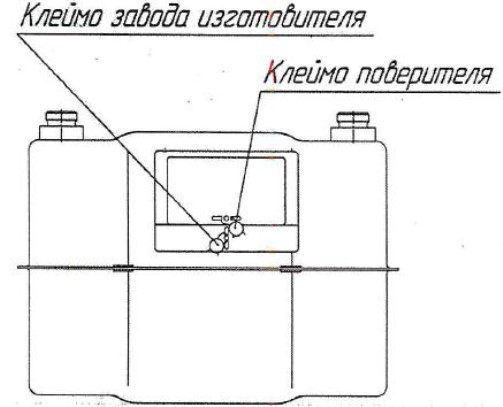

Места опломбирования счетчиков изображены на рисунке 2.
trial расположения пломб Г6Эместа расположения пломб Г6
Рисунок 2 – Схема опломбирования счетчика, обозначение мест нанесения знака
поверки
Программное обеспечение
Счетчики Г6Э и Г6ЭТ содержат встроенное программное обеспечение (ПО) и
энергонезависимую память для хранения данных заводских настроек. Преобразование
измеряемых величин и обработка измерительных данных выполняется с использованием
внутренних аппаратных и программных средств. ПО располагается в энергонезависимой
памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его
части с целью копирования или внесения изменений.
Номер версии и цифровой идентификатор ПО отображается в меню счетчика при
помощи конфигурационного программного обеспечения.
Идентификационные данные ПО счетчиков представлены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Номер версии (идентификационный номер) ПО
Значение для типоразмера
Г6Э; Г6ЭТ
не ниже 1.0
Метрологические и технические характеристики
Г6ТГ6ЭГ6ЭТ
6
10
0,06
0,012
Таблица 2 – Метрологические характеристики
Наименование показателяГ6
Номинальный расход, Q
ном,
м
3
/ч
М
М
По
а
и
р
к
н
о
с
и
г
и
м
м
ч
а
у
а
л
л
в
ь
с
ь
н
т
н
ы
в
ы
и
й
й
т
р
е
р
а
л
а
с
ь
с
х
н
х
о
о
о
д
с
д
,
т
,
Q
и
Q
,
м
м
м
и
а
н
к
3
,
с
/
м
ч
,
м
3
,
/
3
н
ч
/
е
ч
более
Основная относительная погрешность измерения при
нормальных условиях в диапазоне расходов:
- от Q
мин
до 0,1·Q
ном,
%
- свыше 0,1 Q
ном
до Q
макс,
%
±3,0
±1,5
Лист № 4
Всего листов 5
Г6ТГ6ЭГ6ЭТ
Г6
вызванная
газа от
диапазоне
Наименование показателя
Дополнительная относительная погрешность,
отклонениемтемпературыизмеряемого
нормальной, по сравнению с основной, в
температур:
от -20 ºС до +50 ºС, %, на 1 ºС, не более
от -20 ºС до +35 ºС, %, на 1 ºС, не более
0,45
–
– 0,45 –
0,1 – 0,1
250
Г6ТГ6ЭГ6ЭТ
Таблица 3 – Основные технические характеристики
Наименование показателяГ6
Потеря давления при максимальном расходе, Па, не
более
Циклический объём, дм
3
/цикл
Ёмкость счётного механизма, м
3
2
99999,999
от -40 ºС до +50 ºС
до 95% при температуре +35 ºС
330×170×250330×180×250
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %
Габаритные размеры (длина, глубина, высота) мм, не
более
Межосевое расстояние между штуцерами, мм
Резьбовые штуцера
Масса, кг, не более
250
G1 или G1
1
/
4
ГОСТ 6357-81
3,3
-128 суток
- 36 месяцев
- 10 лет
-10
Глубина хранения архивов на начало суток
Глубина хранения архивов на начало месяца
Глубина хранения архивов на начало года
Срок службы сменного автономного источника
питания, лет
Средний срок службы, лет
16
Знак утверждения типа
наносится на щитке счётного механизма любым методом, обеспечивающим качество печати, а
также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество, шт.
1
2
1
1
1
2
2
2
Таблица 4 – Комплектность средства измерений
Наименование
Счетчик газа Г6 «Берестье»
Заглушки резьбовых штуцеров
Упаковка
Руководство по эксплуатации
Инструкция эксплуатационная специальная*
Комплект арматуры в составе:
- переходник
- гайка
- прокладка
* только для счетчиков Г6Э; Г6ЭТ
Лист № 5
Всего листов 5
Поверка
осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки».
Основные средства поверки:
- установка поверочная расходомерная, диапазон измерений расхода воздуха от 0,012
Q
ном
до Q
макс,
основная относительная погрешность: от Q
мин
до 0,1Q
ном
±1 %, св. 0,1Q
ном
до Q
макс
±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на пломбу счетного механизма счетчика и в раздел 9 руководства по
эксплуатации в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
.
Нормативные и технические документы, устанавливающие требования к счетчикам газа
Г6 «Берестье»
ТУ РБ 07514363.041-98 «Счётчики газа «Берестье» Технические условия
Изготовитель
Совместное Белорусско-германское предприятие СП «БЭМКРОМГАЗ» Общество с
ограниченной ответственностью (СП «БЭМКРОМГАЗ» ООО)
Адрес: 224020, Республика Беларусь, г. Брест, ул. Московская, 202
Телефон: +375 162 34 00 50
Факс: +375 162 34 00 60
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийскийнаучно-исследовательскийинститутметрологическойслужбы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33826-07 | Счетчики электрической энергии трехфазные статические | СТЭБ-04Н-3ДР | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 10 лет | Перейти |
| 13840-94 | Корректоры объема газа по давлению, температуре и степени сжатия | SEVC | Фирма "Schlumberger Industries", Франция | 1 год | Перейти |
| 13450-92 | Счетчики активной и реактивной электрической энергии трехфазные | ПСЧ-4П, ПСЧ-4РП | ЗАО "НПФ Прорыв", г.Жуковский | 6 лет | Перейти |
| 60101-15 | Система измерений количества и параметров свободного нефтяного газа на ГЗУ "Осенцы" ООО "ЛУКОЙЛ-ПНГП" | Нет данных | ООО "НПП "Нефтегазинжиниринг", г.Уфа | 2 года | Перейти |
| 13683-93 | Счетчики | СПТ 920 | АОЗТ НПФ "Логика", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
