Манометры, вакуумметры и мановакуумметры для точных измерений МТИ и ВТИ, ГРСИ 1844-15
Номер госреестра:
1844-15
Наименование СИ:
Манометры, вакуумметры и мановакуумметры для точных измерений
Обозначение типа:
МТИ и ВТИ
Производитель:
ООО "Манометр", г.Энгельс
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59072
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры для точных измерений типов
МТИ и ВТИ
Назначение средства измерений
Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ
и ВТИ предназначены для измерения избыточного и вакуумметрического давления жид-
кости, газа и пара.
Описание средства измерений
Принцип действия манометров, вакуумметров и мановакуумметров для точных
измерений типов МТИ и ВТИ основан на использовании деформации упругого чувстви-
тельного элемента при воздействии на него давления.
Упругим чувствительным элементом является одновитковая трубчатая пружина.
Действие манометров, вакуумметров и мановакуумметров для точных измерений
типов МТИ и ВТИ основанонаиспользованиизависимостимежду измеряемым
давлением и упругой деформацией одновитковой трубчатой пружины, перемещение
свободного конца которой передаточным механизмом преобразуется в угловое пе-
ремещение показывающей стрелки.
Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ
и ВТИпредставляют собой совокупность изделий, имеющих общее эксплуатационное
назначение, и предназначены для измерения избыточного и вакуумметрического давления
жидкостей, газов и паров, не агрессивных по отношению:
к бронзам и латуням – модель 1218;
к латуням – модели 1216, 1246;
к углеродистым сталям и латуням – модели 1232, 1217;
к сталям марок 12Х18Н10Т (ГОСТ 5632), 14Х17Н2 (ГОСТ 5632), 36НХТЮ (ГОСТ
10994) – модели 1511 и 1512 (кислотостойкие).
Приборы выпускаются различных моделей. Модели отличаются между собой гео-
метрическими размерами и материалами чувствительного элемента.
Рисунок 1 – Общий вид манометров, вакуумметров и мановакуумметров
для точных измерений типов МТИ и ВТИ
Лист № 2
Всего листов 5

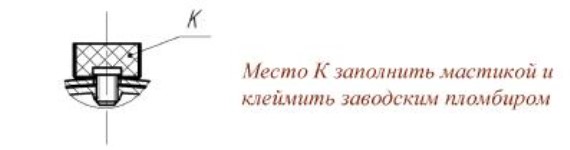

Рисунок 2 – Место пломбирования манометров, вакуумметров и
мановакуумметров для точных измерений типов МТИ и ВТИ
1
2
100 кПа
(1 кгс/см )
–
ВТИ
0,6; 1
–
0,6; 1
–
1; 1,6; 2,5 МПа
(10; 16; 25 кгс/см
2
)
2
100 кПа
(1 кгс/см )
Мановакуумметр
МТИ
1
2
0,1 МПа
(1 кгс/см )
НаименованиеКласс
Метрологические и технические характеристики
Метрологические
и технические характеристики манометров,
вакуумметров и ма-
новакуумметров для точных измерений типов МТИ и ВТИ приведены в таблицах 1,2.
Таблица 1
Верхнее значение диапазона измерений
прибора
Модель
точности
ВакуумметрическогоИзбыточного давле-
давленияния
250 40 кПа
12345
60; 100; 160; кПа
Манометр МТИ
0,6; 1
–
(0,6; 1;
;
1,6
0
кгс/см
2
)
(2,5; 4 кгс/см
2
)
Мановакуумметр
60; 150; 300 кПа
(0,6; 1,5; 3 кгс/см
2
)
МТИ
1218
Вакуумметр
2
2
60 кПа
(0,6 кгс/см )
100 кПа
(1 кгс/см )
600 кПа (6 кгс/см
2
)
500 кПа
(5 кгс/см
2
)
Манометр МТИ
1216
0,9; 1,5; 2,4 МПа
(9; 15; 24 кгс/см
2
)
Лист № 3
Всего листов 5
2
100 кПа
(1 кгс/см )
Мановакуумметр
МТИ
2
0,1 МПа
(1 кгс/см )
1512
–
Окончание
1
таблицы 1
234
5
1246–
4; 6; 10 МПа
(40; 60; 100 кгс/см
2
)
250; 400; 600 кПа
( 2,5; 4; 6 кгс/см
2
)
Манометр МТИ0,6; 1
1511–
1; 1,6; 2,5; 4;6 МПа
(10; 16; 25; 40; 60
кгс/см
2
)
150; 300; 500 кПа
(1,5; 3; 5 кгс/см
2
)
15111
0,9; 1,5; 2,4 МПа
(9; 15; 24 кгс/см
2
)
10; 16; 25; 40 МПа
(100; 160; 250; 400
кгс/см
2
)
16; 25; 40; 60 МПа
(160; 250; 400; 600
кгс/см
2
)
Манометр МТИ
1232
0,6; 1
1217
-
100; 160 МПа
(1000; 1600 кгс/см
2
)
Значение характеристики
Таблица 2
Характеристика
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %,
- атмосферное давление, кПа
Габаритные размеры , мм, не более:
Масса, кг, не более
Средняя наработка на отказ, час, не менее
Полный средний срок службы, лет, не менее
от минус 50 до плюс 60
до 95±3 при 35 ºС
от 84 до 106,7
160х205х60
1,8
80 000
10
Знак утверждения типа
наносится на циферблат манометров, вакуумметров и мановакуумметров для точных изме-
рений типов МТИ и ВТИ методом офсетной печати и в верхний правый угол титульного
листа паспорта типографским способом.
1 шт.
Комплектность средства измерений
Комплектность манометров, вакуумметров и мановакуумметров для точных измерений ти-
пов МТИ и ВТИ представлена в таблице 3.
Таблица 3
ОбозначениеНаименованиеКоличествоПримечание
1
2
3
4
Манометры, вакуумметры и
мановакуумметрыВ соответствии
для точных измерений
с заказом
типов МТИ и ВТИ
Лист № 4
Всего листов 5
3.9060.286 ПС
Окончание таблицы 3
1234
В соответствии
с заказом
3.9060.286-01 ПС
В соответствии
с заказом
3.9060.286-02 ПС
Манометр, вакуумметр и
мановакуумметр для точных1 экз.
измерений типов МТИ и ВТИ
Манометр, вакуумметр и
мановакуумметр для точных1 экз.
измерений типов МТИ и ВТИ
Манометр, вакуумметр и
мановакуумметр для точных1 экз.
измерений типов МТИ и ВТИ
В соответствии
с заказом
Манометр и мановакуумметр
3.9060.524 ПСдля точных измерений типа1 экз.
МТИ (кислотостойкий)
В соответствии
с заказом
3.9060.524-01 ПС
В соответствии
с заказом
3.9060.524-02 ПС
Манометр и мановакуумметр
для точных измерений типа1 экз.
МТИ (кислотостойкий)
Манометр и мановакуумметр
для точных измерений типа1 экз.
МТИ (кислотостойкий)
В соответствии
с заказом
Ключ корректора нуля
В соответствии
с заказом
Поверка
осуществляется в соответствии с документом МИ 2124-90 «ГСИ. Манометры, вакууммет-
ры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и само-
пишущие. Методика поверки».
Основные средства поверки:
- манометры эталонные грузопоршневые по ГОСТ 8291-83;
- манометры эталонные грузопоршневые с измерительным мультипликатором
класса точности 0,2 с верхним пределом измерений до 1500 МПа;
- мановакуумметры эталонные грузопоршневые класса точности 0,05 с верхним
пределом измерений 0,25 МПа;
- манометры и вакуумметры деформационные эталонные;
- манометр избыточного давления грузопоршневой МП-6, от 0,4 до 6 кгс/см
2
;
- манометр избыточного давления грузопоршневой МП-600, от 10 до 600 кгс/см
2
.
Сведения о методиках (методах) измерений
Отсутствуют.
Нормативные и технические документы, устанавливающие требования к манометрам,
вакуумметрам, мановакуумметрам для точных измерений МТИ и ВТИ
1 ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до
250 МПа.
2 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тя-
гомеры и тягонапоромеры показывающие и самопишущие. Общие технические условия».
3 МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
4 ТУ 25.05.1481-77 ЛУ Манометры, вакуумметры и мановакуумметры для точных
измерений типов МТИ и ВТИ. Технические условия.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «Манометр», (ООО «Манометр»).
Адрес: 413119, Российская Федерация, Саратовская обл., г. Энгельс -19, тел/факс: (8453) 75
06 13. E-Mail:
. ИНН 7709623086.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»).
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А, тел.: (843) 272-70-62, факс: (843)
272-00-32, e-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств изме-
рений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального агентства
по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________ 2015 г.
