Счетчики электрической энергии однофазные электронные СЭТ1-4А, ГРСИ 18364-11
Номер госреестра:
18364-11
Наименование СИ:
Счетчики электрической энергии однофазные электронные
Обозначение типа:
СЭТ1-4А
Производитель:
ФГУП "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.06.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42805
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные электронные СЭТ1-4А
Назначение средства измерений
Счётчики электрической энергии однофазные электронные СЭТ1-4А предназначены для
измерения активной энергии в цепях переменного однофазного тока, с возможностью автоном-
ного раздельного учёта в тарифных зонах суток, а также для использования в автоматизирован-
ных системах коммерческого учета электрической энергии (АИИСКУЭ).
Описание средства измерений
Принцип действия счётчика основан на использовании специализированной интегральной
схемы (ИС), которая осуществляет перемножение входных сигналов тока и напряжения с по-
следующим преобразованием произведения в частоту следования импульсов. Далее, эта после-
довательность импульсов поступает на ИС микроконтроллера, который формирует импульсы
для передающего устройства и осуществляет управление всеми устройствами, входящими в со-
став счётчика. Все счетчики оснащены жидкокристаллическим индикатором для отображения
всех переменных счётчика. Счётчики могут быть оснащены встроенными часами, питающи-
мися от батарейки, в случае отсутствия внешнего питания, энергонезависимой памятью – для
запоминания потреблённой энергии и других программируемых переменных счётчика, интер-
фейсом обмена с внешними устройствами программирования и сбора информации. Переклю-
чение тарифов в счетчике происходит с помощью встроенного тарификатора или посредством
АИИСКУЭ.
Встроенный тарификатор состоит из электронных часов реального времени с кварцевым
генератором и батарейки, обеспечивающей непрерывную работу часов, при отсутствии
внешнего питания счетчика. Калибровка точности хода часов происходит в пределах 64-х
минутного цикла, каждая первая секунда из 62 минут может быть до 256 циклов часового
кварца короче или до 512 циклов часового кварца длиннее.
Учет энергии обеспечиваетсяпо 1 – 4 тарифам, восьми тарифным зонам суток,
устанавливаемым раздельно для рабочих, субботних, воскресных и праздничных дней
раздельно в 12 сезонах. Счетчики выпускаются в нескольких модификациях согласно таблице 1
и таблице 2.
Таблица 1
№ испо-КлассТипМакси-Температур-Тип крепления
лненияточностдатчикамальныйный интервал
итокаток
СЭТ1-4А.1…101; 2Т; ШС1; С2(или
отсутствие
символа)
Т1; Т2(или
отсутствие
символа)
У-универсальное;
Отсутствие сим-
вола – винтовое
Тип датчика тока:
Т - Трансформатор
Ш - Шунт
Температурный интервал:
Т1 - минус 20 ÷ плюс 55
0
С
Т2 - минус 40 ÷ плюс 55
0
С
Максимальный ток:
С1 - 50 А
С2 - 60 А
лист 2
всего листов 6
Таблица 2
№ исполнения
1
2
3
4
5
6
7
8
9
10
Количество тарифов
4
4
4
4
2
2
2
1
1
1
Тип интерфейса
RS-232
RS-485
RS-232
RS-485
RS-232
RS-485
кнопки
RS-232
RS-485
Нет
Наличие часов
Есть
Есть
Нет
Нет
Нет
Нет
Есть
Нет
Нет
Нет
Счетчик ведет учет и отображение следующей информации:
- текущие показания счетчика по четырем тарифам;
- текущая дата;
- текущее время;
- тарифное расписание на текущие сутки.
Счетчик позволяет считывать по интерфейсу обмена следующую информацию:
- заводской номер счетчика;
- сетевой адрес счетчика;
- текстовое поле 64 символа (информация о владельце и месте установки счетчика);
- текущие показания счетчика по четырем тарифам (с нарастающим итогом);
- потребленная электроэнергия текущего месяца по четырем тарифам;
- потребленная электроэнергия за прошедшие 15 месяцев по четырем тарифам;
- текущую дату и время;
- список тарифных зон раздельно для рабочих, субботних, воскресных и праздничных
дней раздельно в 12 сезонах;
- календарь праздничных (нестандартных) дней (16 дней);
- включение или отключение функции перевода времени на летний или зимний режим
работы;
- номер аварийного тарифа;
- постоянная счетчика;
- дату или время изменения настроек;
- дату или время считывания настроек и данных.
Счетчик позволяет записывать по интерфейсу обмена следующую информацию:
- сетевой адрес счетчика;
- текстовое поле 64 символа (информация о владельце и месте установки счетчика);
- текущую дату и время;
- список тарифных зон раздельно для рабочих, субботних, воскресных и праздничных
дней раздельно в 12 сезонах;
- календарь праздничных (нестандартных) дней (16 дней).
- включение или отключение функции перевода времени на летний или зимний режим
работы;
- пароль доступа к счетчику;
- номер аварийного тарифа.
Вся считываемая и записываемая информация в счетчике защищена паролями доступа,
кроме того, запись параметров в счетчик возможна только при установленной заглушке разре-
шения записи.

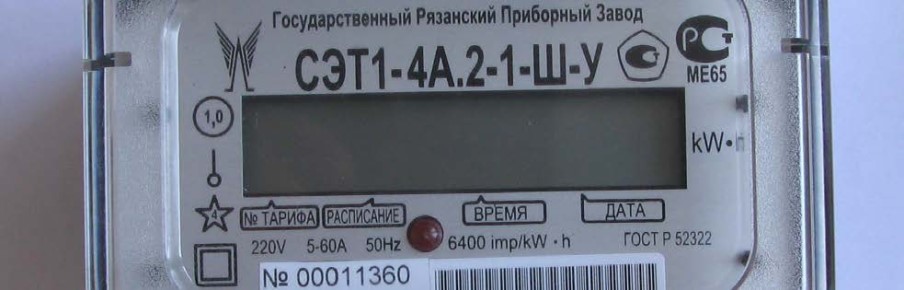

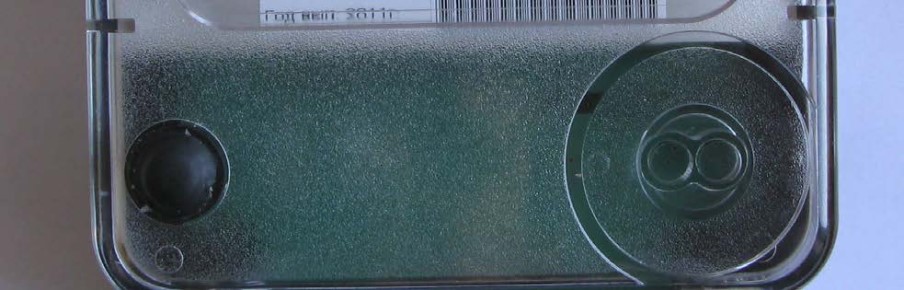

Фотография счетчика
лист 3
всего листов 6

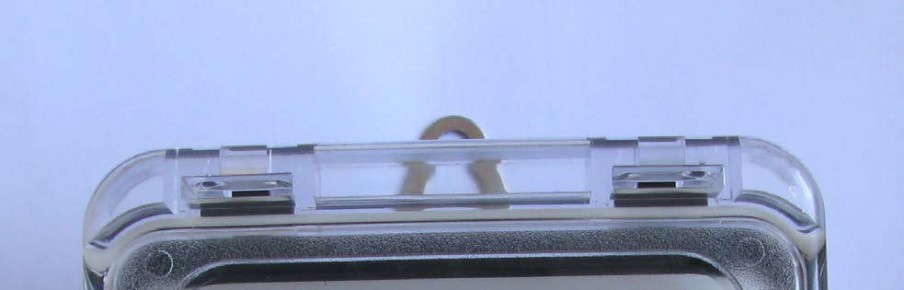

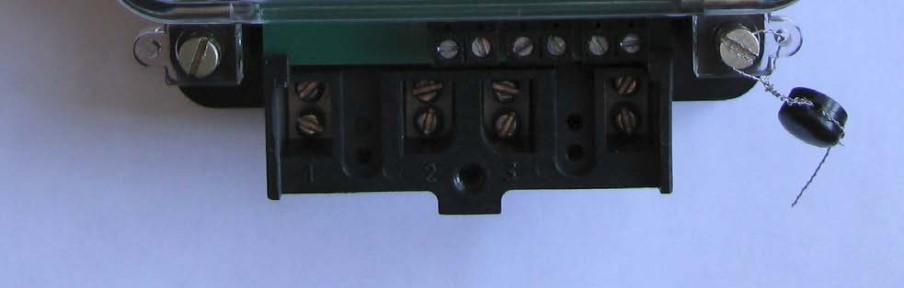

Пломба поверителя
Метрологические и технические характеристики
Таблица 3
Класс точности по ГОСТ Р 52322-200512
Номинальное напряжение, В 220
Базовый ток, А 5
Максимальный ток, А 50, 60
Номинальная частота, Гц 50
лист 4
всего листов 6
12
10, 0
2
0,2
0,1 ; 0,01
10
6
;10
5
±5
±0,15
Класс точности по ГОСТ Р 52322-2005
Полная мощность, потребляемая
параллельной цепью, не более, В
×
А
Активная мощность. потребляемая
параллельной цепью, не более, Вт
Полная мощность, потребляемая
цепью переключения тарифов
при напряжении (12+-2) В, не более, В
×
А
Единица младшего разряда, кВт·ч
Единица старшего разряда, кВт·ч
Пределы основной абсолютной погрешности хода внутренних
часов, с/сутки, не более
Пределы дополнительной температурной погрешности хода
часов с/сутки∙ºC, не более
Число тарифных зон
Максимальное число тарифов
Число типов дней
Диапазон температуры окружающей среды,
о
С
Стартовый ток, А:
Масса счетчика, не более, кг
Габаритные размеры, мм (длина, ширина, высота)
Cредняя наработка до отказа, ч
Средний срок службы, не менее, лет
8
4
4
минус 25 - 55;минус 40 - 55
0,02 0,025
1,0
211; 142; 70; 180; 109; 70
100000
30
Программное обеспечение
Программное обеспечение счетчика представляет собой метрологически значимый про-
граммный продукт, реализующий алгоритм работы счетчика в соответствии с его функцио-
нальными возможностями. При подаче питания на счетчик происходит загрузка констант, а
также восстановление содержимого счетчиков потребления из энергонезависимой памяти.
После формирования задержки 500 мс производится считывание реального времени из
таймера, определение текущего тарифа и текущей строки журнала показаний.
Вывод информации начинается с индикации текущей даты и времени, текущих счетчиков
потребления по каждому тарифу и потребления за прошлый месяц. Индикация всех параметров
повторяется циклически, при этом время индикации каждого параметра составляет 10 секунд.
Индицируемые параметры сопровождаются соответствующими шевронами «Дата», «Время»,
«Прошед.месяц». Номер индицируемого тарифа указывается в крайнем левом разряде индика-
тора, а действующий в данное время тариф сопровождается признаком действующего тарифа
(галочкой). Счетчики потребления каждого тарифа имеют дискретность 0,1 кВт·ч.
Микроконтроллер периодически определяет текущую тарифную зону, формирует им-
пульсы телеметрии (по необходимости), ведет учет энергии по внутренней шине данных I2C
считывание времени и даты, обрабатывает поступающие команды по интерфейсу и при необхо-
димости формирует ответ.
Импульсы с выхода измерительной микросхемы считаются аппаратным счетчиком с ко-
эффициентом пересчета 6400 импульсов/кВт·ч. При появлении импульса на входе, формирует-
ся прерывание, по которому происходит формирование телеметрического импульса. При под-
счете 64 импульсов формируется прерывание, по которому увеличивается счетчик потребления.
Данные о накопленной электроэнергии раздельно по тарифам сохраняются в энергонезависи-
мой памяти EEPROM. Кроме этого в энергонезависимой памяти хранятся тарифное расписа-
ние, серийный номер, локальный адрес и т.д.
Обмен данными счетчика с компьютером по RS-485 (RS-232) происходит под управлени-
ем программы «Counter СЭТ1-4А.exe».
Влияние программного продукта на точность показаний счетчиков практически незначи-
тельное. Данные, хранящиеся в памяти счетчика, имеют дискретность. Диапазон представле-
лист 5
всего листов 6
ния, длительность хранения и округления результатов не влияют существенно на точность из-
мерения счетчиком.
Идентификационные данные программного обеспечения, установленного в счетчики
электрической энергии однофазные электронные СЭТ1-4А, приведены в таблице 4.
Таблица 4
53DBE990
ОбозначениеИдентификационноеНомер вер-Цифровой иденти-Алгоритм вы-
счетчика наименование про- сии про- фикатор программ- числения циф-
граммного обеспече-граммногоного обеспечениярового иденти-
ния обеспече- (контрольная сумма фикатора про-
нияисполняемого кода)граммного обес-
печения
СЭТ1-4А.1-1-Прошивка микро-1.0B954D021WIN-SFV32 v1.0
Ш-С1(С2)-Упроцессора счетчика
СЭТ1-4А.2-1-Прошивка микро-1.1WIN-SFV32 v1.0
Ш-С1(С2)-Упроцессора счетчика
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измене-
ний в соответствии с МИ 3286-2010: А
Знак утверждения типа
Знак утверждения типа наносят на специальную табличку на лицевой панели счетчика
методом офсетной печати или другим способом, не ухудшающим качества, на титульный лист
эксплуатационных документов – типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 5.
Таблица 5
Обозначение изделияНаименование изделияКол-во
523.СЭТ1.000 Счетчик электрической энергии однофазный электронный 1 шт.
СЭТ1-4А
523.СЭТ1.050Упаковка1 шт.
523.СЭТ1.110.000 ПСПаспорт1 экз.
И3 4228.001.07515646-93 Методика поверки *1 экз
523.СЭТ1.110.000-33 РЭ Руководство по эксплуатации *1 экз
----Программный пакет для работы со счетчиком СЭТ1-4А1 экз
«Install Counter.exe» *
Примечание: * - По требованию организаций, производящих регулировку, ремонт и по-
верку счётчиков, высылаются по отдельному договору.
Поверка
осуществляется по документу «Счетчики электрической энергии однофазные электронные
СЭТ1-4А И3 4228.001.07515646-93, Методика поверки», утвержденному ФГУП «ВНИИМС» в
2011г.
Перечень основного оборудования, необходимого для поверки:
- установка для поверки счетчиков электрической энергии ЦУ 6800 или аналогичная с
эталонным счетчиком класса точности 0,2;
- универсальная пробойная установка УПУ-10;
- секундомер СОС ПР-2Б.
- Частотометр Ч3-63
- IBM-PC (с Windows 98/XP, программой Internal)
Сведения о методиках (методах) измерений
Методика измерений на счетчики электрической энергии однофазные электронные СЭТ1-4А
приведена в руководстве по эксплуатации.
лист 6
всего листов 6
Нормативные и технические документы, устанавливающие требования к «Счетчикам
электрической энергии однофазным электронным СЭТ1-4А»:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
2. ГОСТ Р 52320-2005 (МЭК 62052-11:2003), «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии».
3. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2".
4. МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня
при испытаниях средств измерений в целях утверждения типа»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
осуществление торговли и товарообменных операций.
Изготовитель
ФГУП "Государственный Рязанский приборный завод", г.Рязань
Россия, 390000, г.Рязань, ул.Семинарская, д.32,
(4912) 29-82-80 – зам. директора
(4912) 29-86-18 – сбыт, факс (4912) 28-95-56.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»,
аттестат аккредитации 30004-08 от 27.06.2008г.
119361, Москва, Г-361, ул. Озерная, 46.
Тел. 781-86-03; e-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
МП«____» __________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76408-19 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Черепетской ГРЭС им.Д.Г. Жимерина | Нет данных | АО Группа Компаний "Системы и Технологии", г.Владимир | 4 года | Перейти |
| 42343-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Полупроводники" - АИИС КУЭ ПС 220 кВ "Полупроводники" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 2655-70 | Счетчики киловатт-часов постоянного тока | СКВТ-Д621 | ОАО "ЛЭМЗ", г.С.-Петербург | 1 год | Перейти |
| 46957-11 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) ФГУП ЦНИИ КМ "Прометей" | Нет данных | ООО "Оператор коммерческого учета", г.С.-Петербург | 4 года | Перейти |
| 37219-08 | Весы автомобильные электронные для статического взвешивания | ЭВАС | ООО "ВИТ", г.Дзержинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
