Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46900

об утверждении типа средств измерений

лист 1

всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы СТМ-30

Назначение средства измерений

Сигнализаторы СТМ-30 (далее – сигнализаторы) предназначены для непрерывного ав-

томатических измерений довзрывоопасных концентраций одиночных горючих газов, паров

горючих жидкостей и их совокупности в воздухе и выдачи сигнализации о превышении уста-

новленных пороговых значений.

Описание средства измерений

Принцип измерений сигнализаторов – термохимический, основанный на окислении

горючего газа на поверхности электрически нагреваемого катализатора. При окислении

температура чувствительного элемента термохимического датчика (далее – ТХД), повышается

пропорционально содержанию определяемого горючего газа.

Сигнализаторы,кромеСТМ-30-13,являютсясигнализаторамисовокупности

измеряемых горючих компонентов.

Сигнализатор СТМ-30-13 предназначен только для определения довзрывоопасной

концентрации метана.

Конструктивно сигнализаторы, в зависимости от исполнения, состоят из:

а) блока сигнализации и питания (далее - БСП) для

сигнализаторов СТМ-30…СТМ-30-07,

СТМ-30-50…СТМ-30-57

;

б) блока датчика (далее - БД) и/или выносного датчика (далее - ВД).

Исполнения сигнализаторов приведены в таблице 1.

Сигнализаторы обеспечивают выполнение следующих функций:

а) выдачу на БСП сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-50…СТМ-30-57:

1) непрерывной световой двухцветной индикации НОРМА;

2) непрерывной световой сигнализации ПОРОГ1, ПОРОГ2, свидетельствующей о

том, что содержание определяемых компонентов в контролируемой среде достигло порога

срабатывания сигнализации ПОРОГ1, ПОРОГ 2 соответственно;

3) непрерывной световой сигнализации ОТКАЗ ВД при неисправности сигнализато-

ров, обрыве или коротком замыкании чувствительных элементов ТХД, обрыве линии связи

БСП с БД;

4) замыкание на БСП нормально разомкнутых «сухих» контактов соответствующих

реле при срабатывании на БСП сигнализации ПОРОГ1, ПОРОГ2, ОТКАЗ ВД;

б) выдачу на БД сигнализаторов СТМ-30-10...СТМ-30-13 непрерывной световой сиг-

нализации ПОРОГ1, ПОРОГ2, свидетельствующей о том, что содержание определяемых ком-

понентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ1,

ПОРОГ 2 соответственно;

в) выдачу на БД сигнализаторов СТМ-30-14…СТМ-30-16 непрерывной световой сиг-

нализации ПОРОГ, свидетельствующей о том, что содержание определяемых компонентов в

контролируемой среде достигло порога срабатывания сигнализации;

г) индикацию измеренного значения содержания горючих газов и паров (в сигнализа-

торах с цифровым индикатором) на БСП и/или БД (исполнения сигнализаторов с цифровой

индикацией приведены в таблице 1);

д) цифровую индикацию номера версии программного обеспечения (далее – ПО) и

цифрового идентификатора ПО (контрольной суммы) на БСП и/или БД (исполнения сигнали-

заторов с цифровой индикацией приведены в таблице 1).

сигнализа-

торов

БДБСП

с БД (ВД)

или БД с

индикации

БД

диффузи-

ВД

диффузи-

ВД

от 1 до 50

УХЛ1УХЛ4.22

от 1 до 150

до плюс 50

-12

БД

---

от минус 20

СТМ-30-13

до плюс 50

от минус 20

до плюс 50

-55 СТМ-30-55-

от м

нус 60

УХЛ1УХЛ4.23-

от 1 до

лист 2

всего листов 11

Таблица 1.

ВидКоличе-

Диапазон температуры окружающей среды, °С

Условноеклиматическогоство жил

наимено-исполнения покабеляНаличие

ОбозначениеваниеГОСТ 15150-69связи БСП цифровой

БСП онныйдиффузи-онныйпринуди-

встроен- онный высокотемпе тельный

ВД (ВВД)

ныйратурный

ИБЯЛ.424339.001СТМ-30 БД, БСП от минус 40 - --

-01 СТМ-30-01БД, БСП

до плюс 50

---

-02 СТМ-30-02БД, БСП - от минус 40--

-03 СТМ-30-03БД, БСП от 1 до -

до плюс 50

-04 СТМ-30-04БД, БСП

- - -

-05 СТМ-30-05БД, БСП---

-06 СТМ-30-06 БД, БСП - - -

-07 СТМ-30-07 БД, БСП - - -

-10 СТМ-30-10-

БД

от минус 40

---

-11 СТМ-30-11-

БД

от минус 60

-13

СТМ-30-12

УХЛ2

БД

от минус 60

до плюс 180

-14 СТМ-30-14-

от минус 60

---

-15 СТМ-30-15- --

от минус 60

-16 СТМ-30-16----

до плюс 180

-50 СТМ-30-50

от минус 40

---

-51 СТМ-30-51 -

от минус 60

- -

-52 СТМ-30-52 - - от 1 до 150 -

-53 СТМ-30-53---от 1 до 50

-54 СТМ-30-54

от минус

-- -

-56 СТМ-30-56--от 1 до 150-

-57 СТМ-30-57---от 1 до 50

Примечание – Индикация на БСП сигнализаторов СТМ-30-54…СТМ-30-57 - стрелочная

лист 3

всего листов 11

На БСП сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-50…СТМ-30-57 расположены

кнопки для управления режимами работы (для сигнализаторов СТМ-30…СТМ-30-07), клеммы

для подключения цепей питания, исполнительных устройств, выходного сигнала постоянного

тока, цифровой индикатор (для сигнализаторов СТМ-30…СТМ-30-07), микроамперметр (для

сигнализаторов СТМ-30-54…СТМ-30-57).

На БД сигнализаторов расположены кнопки для управления режимами работы (для

сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-30-13, СТМ-30-50…СТМ-30-57),

цифровой индикатор (для сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-30-13),

подстроечные резисторы для корректировки нуля и чувствительности (для сигнализаторов для

сигнализаторовСТМ-30-14,СТМ-30-15,СТМ-30-16,СТМ-30-50,СТМ-30-52,

СТМ-30-54…СТМ-30-56).

ВД сигнализаторов с принудительной подачей пробы имеет щитовое исполнение, в

него входят устройства пробоподготовки, штуцера для подачи пробы, газовой смеси, сжатого

воздуха, штуцер сброса пробы, индикатор расхода.

Сигнализаторы имеют:

а) выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80;

б) релейный выходной сигнал, клеммнные группы ПОРОГ1, ПОРОГ2, ОТКАЗ ВД

(для сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-50…СТМ-30-57);

в) индикатор цифровой (только для сигнализаторов с цифровым индикатором).

Сигнализаторыпредставляютсобойстационарныеавтоматическиеприборы

непрерывного действия.

Способ подачи пробы – диффузионный или принудительный, в зависимости от

исполнения.

Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по

ГОСТ Р 51330.0-99 и имеют маркировку взрывозащиты:

а) «[Exib]IIС» - БСП сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-50…СТМ-30-57;

б)«1ExibIICT6 Х» - БД сигнализаторов СТМ-30…СТМ-30-05,СТМ-30-10,

СТМ-30-11, СТМ-30-13…СТМ-30-15, СТМ-30-50, СТМ-30-51, СТМ-30-53…СТМ-30-55,

СТМ-30-57;

в) «1ExibdIICT6» - ВД сигнализаторов СТМ-30…СТМ-30-05, CТМ-30-11, CТМ-30-13,

CТМ-30-15, СТМ-30-50, СТМ-30-51, СТМ-30-53…СТМ-30-55, СТМ-30-57;

г) «1ExibIICT3 Х» - БД сигнализаторов СТМ-30-06, СТМ-30-07, СТМ-30-12,

СТМ-30-16, СТМ-30-52, СТМ-30-56;

д) «1ExibdIICT3» - ВД сигнализаторов СТМ-30-06, СТМ-30-07, СТМ-30-12,

СТМ-30-16, СТМ-30-52, СТМ-30-56.

Внешний вид сигнализаторов и схемы пломбирования от несанкционированного дос-

тупа по исполнениям представлены на рисунках 1 и 2.

лист № 4

всего листов 11

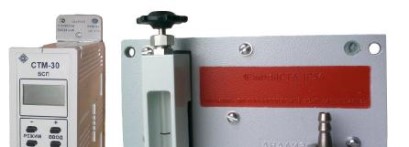

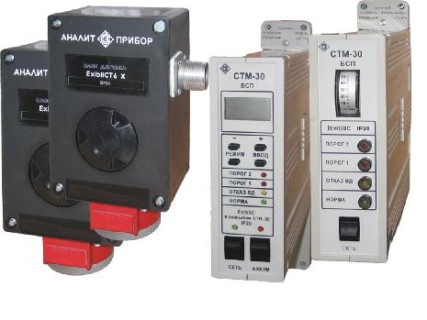

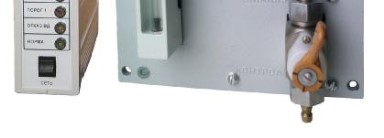

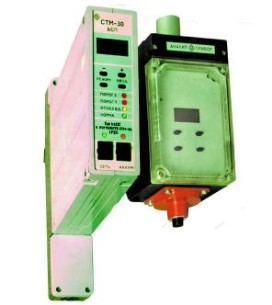

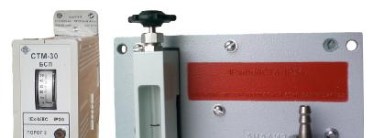

Рисунок 1а - Сигнализаторы

СТМ-30…СТМ-30-03, СТМ-30-06

Рисунок 1б - Сигнализаторы

СТМ-30-50…СТМ-30-52,

СТМ-30-54…СТМ-30-56

Рисунок 1в - Сигнализаторы СТМ-30-04,

СТМ-30-05

Рисунок 1г - Сигнализаторы СТМ-30-53,

СТМ-30-57

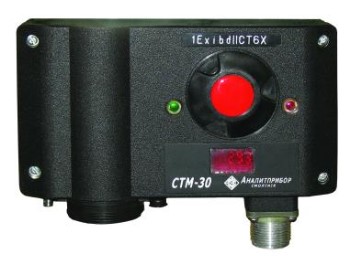

Рисунок 1д - Сигнализаторы СТМ-30-10… СТМ-30-16

Рисунок 1– Сигнализаторы СТМ-30. Внешний вид

лист № 5

всего листов 11

РЕЖИМ ВВОД

БЛОК ДАТЧИКА

IP54

РЕЖИМ ВВОД

БЛОК ДАТЧИКА

1ExibI I СТ6 Х

I P54

БЛОК ДАТЧИКА

IP54

Рисунок 2а - БД сигнализаторов

СТМ-30, СТМ-30-01

Рисунок 2б - БД сигнализаторов

СТМ-30-02, СТМ-30-03, СТМ-30-06

Рисунок 2в - БД сигнализа-

торов СТМ-30-07

БЛОК ДАТЧИКА

1Ex ibI I C T6 X

I P54

Б ЛО К Д А Т ЧИ КА

1E xibI I C T 6 X

I P 54

ОТКРЫВАТЬВОВЗРЫВООПАСНОЙЗОНЕЗАПРЕЩАЕТСЯ

АНАЛИЗ

КОНТРОЛЬ

Вид спередиВид сзади

Рисунок 2г – БД сигнализаторов

СТМ-30-50, СТМ-30-54

Рисунок 2д - БД сигнализаторов

СТМ-30-51, СТМ-30-52,

СТМ-30-55, СТМ-30-56

Рисунок 2е – ВД сигнализато-

ров СТМ-30-04, СТМ-30-05,

СТМ-30-53, СТМ-30-57

Рисунок 2ж – ВД сигнализаторов

СТМ-30-02, СТМ-30-03, СТМ-

30-06, СТМ-30-51, СТМ-30-52,

СТМ-30-55, СТМ-30-56

Рисунок 2и – ВД сигнализаторов

СТМ-30-07

Рисунок 2к - ВД сигнализа-

торов СТМ-30-11…СТМ-30-

13, СТМ-30-15, СТС-30-16

СТМ-

БС

[ E xi b] I I C

I P 20

СТМ-

С П

[

ib]

СТМ-30

БС

Рисунок 2л – БСП сигнализато-

ров СТМ-30...СТМ-30-07

Рисунок 2м - БСП сигнализаторов

СТМ-30-50...СТМ-30-53

Рисунок 2н - БСП сигнали-

заторов СТМ-30-54...СТМ-

30-57

Рисунок 2п – БД сигнализаторов СТМ-30-10…СТМ-30-16

Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест

для нанесения оттисков клейм.

Рисунок 2 – Сигнализаторы СТМ-30. Схема пломбирования от несанкционированного доступа

лист № 6

всего листов 11

Программное обеспечение

Сигнализаторыимеютвстроенноепрограммноеобеспечение(далее-ПО),

разработанноепредприятием-изготовителем специально для преобразования выходных

сигналов датчиков, пропорциональных содержанию определяемого компонента, выдачи

световой сигнализации о превышении установленных пороговых значений определяемого

компонента, выдачи световой сигнализации об отказе датчика, формирование управляющего

воздействия для переключения «сухих» контактов реле для сигнализаторов СТМ-30…СТМ-

30-07, СТМ-30…СТМ-30-57.

Структура ПО представлена на рисунке 3.

Модуль

обработки

индикации

данных

Модуль

преобразования

данных

для

формирования

выходных

сигналов

тока

Модуль

управления

реле

(для

СТМ-30.

СТМ-30-07,

СТМ-30.

СТМ-50-57)

Модуль

обработки

входного

сигнала

Рисунок 3 – Структура ПО.

Основные функции ПО:

а)обработкавыходныхсигналовдатчиков(цифровойсигналдля

СТМ-30…СТМ-30-07);

б) выдача световой сигнализации при превышении установленных пороговых значе-

ний определяемых компонентов и отказе датчика;

в) формирование управляющего воздействия для переключения «сухих» контактов

реле (для сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-50…СТМ-30-57);

г) формирование выходного сигнала постоянного тока.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2.

1.01

1.04

6.0

Идентифи-

кационное

Наименование блока

наименова-

ние ПО

Номер

версии

(идентифи-

кационный

номер) ПО

Алгоритм

Цифровой идентификатор ПОвычисления

(контрольная сумма метроло- цифрового

гически значимой части ПО) идентификатора

ПО

stm-30_bsp

175ACRC-16

E341CRC-16

БСП сигнализаторов

СТМ-30…СТМ-30-07

БДсигнализаторовstm-

СТМ-30…СТМ-30-07 30_d(1.04)

БДсигнализаторов

СТМ-30-10…СТМ-dat_m

30-16

7811CRC-16

УровеньзащитыПОотнепреднамеренныхипреднамеренныхизменений

соответствует уровню защиты «А» по МИ 3286-2009.

лист № 7

всего листов 11

от 0 до 50

от 0 до 2,20

от 0 до 100

от 0 до 4,4

от 0 до 50

от 0 до 2,2

± 5,0

± 0,2

0,5

от 1,5 до 51,2

от 5 до 50

от 0,22 до 2,20

0,88

2,20

± 1,0

± 0,04

0,2

Метрологические и технические характеристики

Диапазонизмеренийпоповерочномукомпоненту,% НКПР.

Поверочным компонентом является метан (CH

)

а) СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-30-12,

СТМ-30-14…СТМ-30-16, СТМ-30-50…СТМ-30-57, % НКПР

б) СТМ-30-13, объемная доля, %

Диапазон показаний сигнализаторов,

а) по цифровому индикатору:

1) СТМ-30…СТМ-30-07, СТМ-10…СТМ-12, % НКПР

2) СТМ-30-13, объемная доля, %

б) по выходному сигналу постоянного тока:

1) СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-12, % НКПР

2) СТМ-30-13, объемная доля, %

Пределы допускаемой основной абсолютной погрешности

Д,

выход-

ного сигнала сигнализаторов по поверочному компоненту:

а) СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-30-12, СТМ-30-14…СТМ-

30-16, СТМ-30-50…СТМ-30-57, % НКПР

б) СТМ-30-13, объемная доля, %

Предел допускаемой вариации выходного сигнала по поверочному

компоненту, не более

Диапазон сигнальных концентраций сигнализаторов в условиях

эксплуатации, % НКПР, для установленных при выпуске с производства

значениях порогов сигнализации:

а) для сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-50…СТМ-30-57,

% НКПР

б) для сигнализаторов СТМ-30-10…СТМ-30-12, СТМ-30-14…СТМ-30-

16, % НКПР

в) для сигнализаторов СТМ-30-13, объемная доля, %

Значения порогов

а) для сигнализаторов СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-30-12,

СТМ-30-50…СТМ-30-57:

1) порог сигнализации ПОРОГ1, % НКПР

2) порог сигнализации ПОРОГ2, % НКПР

г) для сигнализаторов СТМ-30-14…СТМ-30-16:

1) порог сигнализации ПОРОГ, % НКПР

д) для сигнализаторов СТМ-30-13

1) порог сигнализации ПОРОГ1, объемная доля, %

2) порог сигнализации ПОРОГ2, объемная доля, %

Пределы допускаемой основной абсолютной погрешности срабатыва-

ния порогового устройства сигнализаторов:

а) СТМ-30…СТМ-30-07, СТМ-30-10…СТМ-30-12, СТМ-30-14…СТМ-

30-16, СТМ-30-50…СТМ-30-57, % НКПР

б) СТМ-30-13, объемная доля, %

Пределы допускаемой дополнительной абсолютной погрешности при

изменениитемпературыокружающейсредыврабочемдиапазоне

температур от номинального значения температуры (20 ± 5) °С, на каждые

10 °С

Пределы допускаемой дополнительной абсолютной погрешности от

изменения атмосферного давления в диапазоне от 84 до 106,7 кПа (от 630

до 800 мм рт.ст.), на каждые 3,3 кПа (25 мм рт.ст.) от номинального значе-

ния давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.)

0,16

лист № 8

всего листов 11

Пределы допускаемой дополнительной абсолютной погрешности сигна-

лизаторов с принудительной подачей контролируемой среды в диапазоне

изменения давления в линии сжатого воздуха от 0,25 до 0,6 МПа от номи-

нального значения давления (0,40 ± 0,04) МПа0,3

Время срабатывания сигнализации ПОРОГ1 и ПОРОГ2 или ПОРОГ

при содержании поверочного компонента, в 1,6 раза превышающей поро-

говое значение, с, не более7

Время прогрева сигнализаторов, мин, не более:

а) СТМ-30..СТМ-30-07, СТМ-30-50…СТМ-30-5710

б) СТМ-30-10…СТМ-30-16 5

Время непрерывной работы сигнализаторов без технического обслужи-

вания с применением внешних средств и без вмешательства оператора, ч,

не менее4320

Сигнализаторы устойчивы к изменению относительной влажности анализируемой га-

зовой среды до 95 % при температуре 35 °С.

Сигнализаторы устойчивы к воздействию вибрации частотой от 10 до 55 Гц и ампли-

тудой не более 0,35 мм.

Электрическое питание сигнализаторов СТМ-30-10…СТМ-30-16 осу-

ществляется от внешней искробезопасной цепи уровня «ib» с электриче-

скими параметрами, соответствующими электрооборудованию подгруппы

IIС с напряжением постоянного тока, Вот 10 до 24

Параметры электропитания от сети переменного однофазного тока

сигнализаторов СТМ-30-50…СТМ-30-57:

а) напряжение, В220

+22

-33

б) частота, Гц 50 ± 1

Параметры электропитания от сети переменного однофазного тока

сигнализаторов СТМ-30…СТМ-30-07:

а) напряжение, В 220

+22

-33

б) частота, Гц 50 ± 2,5

или от внешнего резервного источника постоянного тока с напряжением, В24

+2,4

–3,6

Потребляемая мощность, не более:

а) при питании от сети переменного тока сигнализаторами

СТМ-30..СТМ-30-07, СТМ-30-50…СТМ-30-57, В·А, не более10

б) при питании от сети постоянного тока сигнализаторами

СТМ-30…СТМ-30-07, Вт, не более10

в) при питании от внешней искробезопасной цепи с напряжением по-

стоянного тока сигнализаторами СТМ-30-10…СТМ-30-16, Вт2,5

Габаритные размеры БСП (сигнализаторов СТМ-30…СТМ-30-07,

СТМ-30-50…СТМ-50-57) (длина, ширина, высота), мм, не более303х56х232

Габаритные размеры БД и ВД не более указанных в таблице 3.

Масса БСП (сигнализаторов СТМ-30…СТМ-30-07,

СТМ-30-50…СТМ-50-57), кг, не более1,9

Масса БД и ВД не более указанной в таблице 3.

лист № 9

всего листов 11

Условное наименование

сигнализаторов

Масса, кг

180х60х155

65х70

Таблица 3.

БД

Габаритные

размеры, мм

ВД

Габаритные

размеры, мм

СТМ-30, СТМ-30-01270х130х1051,5--

264х100х105

200х180х155

266х100х205

270х130х105

264х100х105

266х100х105

200х180х155

2,0 130х65х205

2,9 200х180х155

2,4 130х65х205

1,5-

2,0130х65х205

2,4130х65х205

2,9 -

СМТ-30-02, СТМ-30-03

СТМ-30-04, СТМ-30-05

СТМ-30-06, СТМ-30-07

СТМ-30-50, СТМ-30-54

СТМ-30-51, СТМ-30-55

СТМ-30-52, СТМ-30-56

СТМ-30-53, СТМ-30-57

СТМ-30-10

СТМ-10-11

СТМ-10-12

СТМ-10-13

СТМ-10-14

СТМ-10-15

СТМ-10-16

65х70

1,5

1,0

2,9

1,0

2,9

0,8

1,0

0,8

1,0

Рабочие условия эксплуатации:

а) диапазон температуры окружающей среды

согласно

таблицы 1

от 84 до 106,7

(от 630 до 800)

от 30 до 80

от 30 до 95

от 10 до 55

0,35

20 °

IP20

IP54

30000

б) диапазон атмосферного давления: кПа (мм рт. ст.)

в) диапазон относительной влажности окружающей среды при темпе-

ратуре 35

С:

1) для БСП сигнализаторов

2) для остальных составных частей сигнализаторов, %

г) производственная вибрация для сигнализаторов:

1) в диапазоне частот, Гц

2) с амплитудой смещения, мм, не более

д) в помещениях со степенью загрязнения 3 по ГОСТ Р 52319-2005;

е) рабочее положение - вертикальное, угол наклона в любом

направлении, не более

Степень защиты по ГОСТ 14254-96:

а) БСП

б) БД, ВД

Средняя наработка на отказ сигнализаторов в условиях эксплуатации,

(при этом допускается замена ТХД или комплекта ЧЭ, выработавших свой

ресурс), ч, не менее

Средний срок службы сигнализаторов в условиях эксплуатации,

лет, не менее:

а) БСП

б) ВД при условии, что содержание в контролируемой среде агрессив-

ных веществ не превышает ПДК согласно ГОСТ 12.1.005-88

в) ВД при содержании в контролируемой среде агрессивных веществ,

превышающем ПДК согласно ГОСТ 12.1.005-88 при условии своевремен-

ной замены комплекта ЧЭ ТХД, в соответствии с их сроком службы, в за-

висимости от условий эксплуатации

лист № 10

всего листов 11

По способу защиты персонала от поражения электрическим током

по ГОСТ 12.2.007.0-75 сигнализаторы относятся к классу:

а) СТМ-30..СТМ-30-07, СТМ-30-50…СТМ-30-57II

б) СТМ-30-10..СТМ-30-16 III

Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008.

Сигнализаторы относятся к оборудованию класса А по ГОСТ Р 51522-99.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (центр листа) руководства по

эксплуатации типографским способом, а также на табличку, расположенную на БСП, БД ме-

тодом фотохимпечати.

Комплект средства измерений

1 Сигнализатор СТМ-30 (согласно исполнению) – 1 шт.

2 Ведомость эксплуатационных документов (согласно исполнению) - 1 зкз.

3 Комплект эксплуатационных документов (согласно ведомости эксплуатационных

документов), в составе:

а) Руководство по эксплуатации (согласно исполнению) – 1 экз.

б) Методика поверки – 1 экз.

в) Ведомость ЗИП (согласно исполнению) – 1 экз.

4 Комплект ЗИП (согласно ведомости ЗИП) – 1 шт.

Дополнительное оборудование (в том числе и ГСО-ПГС) может, поставляться по от-

дельному заказу.

Поверка

осуществляется по документу «Сигнализаторы СТМ-30. Методика поверки».

ИБЯЛ.424339.001МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31 мая2012 г.

Основные средства поверки - ГСО-ПГС по ТУ 6-16-2956-92 (изм.5), в баллонах под

давлением состава СН

-воздух (номера в Госреестре ГСО-ПГС 3905-87, 4272-87).

Сведения о методиках (методах) измерений

Методы измерений описаны в руководстве по эксплуатации «Сигнализаторы

СТМ-30» ИБЯЛ.424339.001РЭ часть 1, ИБЯЛ.424339.001РЭ часть 2.

Нормативные документы, устанавливающие требования к сигнализаторам СТМ-30

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений

содержания компонентов в газовых средах.

ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие

технические условия.

ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие

требования.

ГОСТ Р 51330.1-99. Электрооборудование взрывозащищенное. Часть 1. Взрывозащита

вида «взрывонепроницаемая оболочка».

ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11.

Искробезопасная электрическая цепь «i».

ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP).

лист № 11

всего листов 11

ГОСТ Р 51522-99. Совместимостьтехническихсредствэлектромагнитная.

Электрическое оборудование для измерения, управления и лабораторного применения.

Требования и методы испытаний.

ГОСТ Р 52319-2005. Безопасность электрического оборудования для измерения,

управления и лабораторного применения. Часть 1. Общие требования.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.

Общие технические условия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по осуществлению производственного контроля за соблюдением

установленных законодательством Российской Федерации требований промышленной

безопасности к эксплуатации опасного производственного объекта.

Изготовитель

ФГУП СПО «Аналитприбор»

214031, Россия, г. Смоленск, ул. Бабушкина, 3.

Телефон: (4812)-31-12-42, (4812)-31-30-77

Факс: (4812)-31-75-16, (4812)-31-75-17, (4812)-31-75-18

Е-mail:

info@analitpribor-smolensk.ru

http//:

www.analitpribor-smolensk.ru

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП «ВНИИМС», г. Москва

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail:

office@vniims.ru

, адрес в интернет:

www.vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.П.«____»__________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
43973-10	Сигнализаторы разлива серной кислоты	САКС-1	ОАО "Союзцветметавтоматика", г.Москва	1 год	Перейти
7066-79	Сигнализаторы взрывоопасности искровые	СВИ-4 У4.2	П/я В-8296, г.Воронеж	Нет данных	Перейти
9019-88	Сигнализаторы	СТМ-1	ПО "Аналитприбор", г.Смоленск	6 месяцев	Перейти
55539-13	Измерители-сигнализаторы температуры	Thermophant T	Фирма "Endress+Hauser Wetzer GmbH + Co. KG", Германия	2 года	Перейти
16260-97	Сигнализаторы утечки аммиака	СА-1	ПО "Аналитприбор", г.Смоленск	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСигнализаторы СТМ-30ГРСИ 18334-12

Заказать поверку
Сигнализаторы СТМ-30
ГРСИ 18334-12
