Номер госреестра:
18264-08
Наименование СИ:
Счетчики электрической энергии
Обозначение типа:
СЭА3
Производитель:
ПАО "Ставропольский радиозавод "Сигнал", г.Ставрополь
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 31539/1
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии СЭА3
Назначение средства измерений
Счетчики электрической энергии СЭА3 предназначены для измерения активной
электрической энергии в трехфазных трех- и четырехпроводных цепях переменного тока с
непосредственным или трансформаторным включением по току и (или) напряжению,по
одному или двум тарифам, в зависимости от типоисполнения.
Счетчики могут быть использованы в качестве датчика приращения энергии, а также в
составе АИИС КУЭ (при подключении телеметрического выхода).
Описание средства измерений
Принцип действия счетчиков основан на преобразовании результата перемножения
тока и напряжения в последовательность прямоугольных импульсов, частотаследования
которых пропорциональна мгновенной мощности и суммирование которых дает количество
потребляемой энергии.
Счетчики имеют электромеханический счетный механизм или электронный дисплей (в
зависимости от типоисполнения), отображающий раздельно по каждому тарифу суммарное
количество электроэнергии, учтенной счетчиком, световой индикатор функционирования, а
такжеимпульсныйтелеметрическийвыход(импульсноевыходноеустройство)с
гальванической развязкой от сети.
Счетчики являются статическими (электронными).
Счетчики имеют датчик тока в виде трансформатора тока.
Конструктивно счетчики выполнены в виде блока счетчика, который включает в себя
измерительную плату, суммирующее устройство и колодку зажимов с закрепленными на ней
датчиками тока, которые размещены в пластмассовом корпусе с прозрачным окном.
Колодка зажимов дополнительно закрывается пластмассовой крышкой.
Конструкция корпуса обеспечивает пыле- и влагозащиту счетчика, соответствующую
степени защиты IP51.
Корпус и крышка колодки зажимов предусматривают установку пломб ОТК,
госповерителя и энергонадзора, препятствующих несанкционированному доступу к зажимам
колодки счетчика и элементам схемы. Опломбирование производится пропусканием проволоки
через имеющиеся отверстия в крышках и винтах, с последующим навешиванием и обжатием
пломб.
Типоисполнения счетчиков СЭА3 приведены в таблице 1.
Общий вид счетчиков показан на рисунках 1 – 3. Места навешивания пломб с оттиском
клейма госповерителя обозначены красной стрелкой.
Условное обозначение
счетчиков
Исполнение
Класс
точности,
Кт
СЭА3 5-7,5А
5 (7,5)
СЭА3-1 5-7,5А
5 (7,5)
СЭА3-2 5-7,5А
5 (7,5)
СЭА3-2 5-7,5А 12В
5 (7,5)
СЭА3М-1 5-55А
5 (55)
СЭА3М-2 5-55А
5 (55)
СЭА3М-2 5-55А 12В
5 (55)
СЭА3М-1 5-7,5А
5 (7,5)
СЭА3М-2 5-7,5А
5 (7,5)
СЭА3М-2 5-7,5А 12В
5 (7,5)
3×230/400
СЭА3МТ-1 5-7,5А
5 (7,5)
СЭА3МТ-2 5-7,5А
5 (7,5)
СЭА3МТ-2 5-7,5А 12В
5 (7,5)
3×57,7/100
СЭА3МУ-1 5-7,5А
5 (7,5)
3×100
2
Лист № 2
Всего листов 9
Таблица 1 - Типоисполнения
Номинально
е
напряжение,
В
5
4
1
СЭА3 5-55А
Базовый или
номинальный
(максимальный)
ток, А
3
5 (55)
СЭА3-1 5-55А
СЭА3-2 5-55А
СЭА3-2 5-55А 12В
СЭА3-1 10-100А
СЭА3-2 10-100А
СЭА3-2 10-100А 12В
5 (55)
5 (55)
5 (55)
10 (100)
10 (100)
10 (100)
2
однотарифный
однотарифный
трансформаторный
однотарифный
двухтарифный
двухтарифный
однотарифный
двухтарифный
двухтарифный
однотарифный
трансформаторный
двухтарифный
трансформаторный
двухтарифный
трансформаторный
однотарифный
малогабаритный
двухтарифный
малогабаритный
двухтарифный
малогабаритный
однотарифный
трансформаторный
малогабаритный
двухтарифный
трансформаторный
малогабаритный
двухтарифный
трансформаторный
малогабаритный
однотарифный
трансформаторный
малогабаритный
двухтарифный
трансформаторный
малогабаритный
двухтарифный
трансформаторный
малогабаритный
однотарифный
трансформаторный
трехпроводный
малогабаритный
СЭА3МУ-2 5-7,5А 12В
5 (7,5)
СЭА3-1 5-7,5А 1
5 (7,5)
СЭА3М-1 5-55А 1
5 (55)
СЭА3М-1 5-7,5А 1
5 (7,5)
3×230/400
СЭА3МТ-1 5-7,5А 1
5 (7,5)
3×57,7/100
СЭА3МУ-1 5-7,5А 1
5 (7,5)
3×100
1
СЭА3К-1 5-55А
5 (55)
2
СЭА3К-1 5-55А 1
5 (55)
1
СЭА3К-1 5-7,5А
5 (7,5)
СЭА3К-1 5-7,5А 1
5 (7,5)
1
СЭА3КУ-1 5-7,5А
5 (7,5)
2
СЭА3КУ-1 5-7,5А 1
5 (7,5)
3×100
1
СЭА3Т-1 5-7,5А
5 (7,5)
СЭА3Т-1 5-7,5А 1
5 (7,5)
СЭА3У-1 5-7,5А
5 (7,5)
Лист № 3
Всего листов 9
Продолжение таблицы 1
1
3
54
3×1002
СЭА3-1 5-55А 1
5 (55)
СЭА3-1 10-100А 1
10 (100)
3×230/400
2
2
3×57,7/100
1
2
двухтарифный
трансформаторный
трехпроводный
малогабаритный
однотарифный
однотарифный
трансформаторный
однотарифный
однотарифный
малогабаритный
однотарифный
трансформаторный
малогабаритный
однотарифный
трансформаторный
малогабаритный
однотарифный
трансформаторный
трехпроводный
малогабаритный
однотарифный в
специальном корпусе
однотарифный в
специальном корпусе
однотарифный
трансформаторный в
специальном корпусе
однотарифный
трансформаторный в
специальном корпусе
однотарифный
трансформаторный
трехпроводный
в специальном корпусе
однотарифный
трансформаторный
трехпроводный
в специальном корпусе
однотарифный
трансформаторный
однотарифный
трансформаторный
однотарифный
трансформаторный
трехпроводный
3×1002
СЭА3У-1 5-7,5А 1
СЭА3МИ-1 5-55А 1
5 (55)
СЭА3МИ-2 5-55А 1
5 (55)
СЭА3МИ-2 5-55А 12В 1
5 (55)
СЭА3МИ-1 5-7,5А 1
СЭА3МИ-2 5-7,5А 1
5 (7,5)
СЭА3МИ-2 5-7,5А 12В 1
5 (7,5)
СЭА3МТИ-1 5-7,5А 1
5 (7,5)
СЭА3МТИ-2 5-7,5А 1
СЭА3МТИ-2 5-7,5А 12В 1
5 (7,5)
СЭА3МУИ-1 5-7,5А 1
5 (7,5)
СЭА3МУИ-2 5-7,5А 12В 1
5 (7,5)
3×100
1
Лист № 4
Всего листов 9
Окончание таблицы 1
1
354
5 (7,5)3×100
3×230/400
5 (7,5)
3×57,7/100
5 (7,5)
2
однотарифный
трансформаторный
трехпроводный
однотарифный
малогабаритный с
электронным дисплеем
двухтарифный
малогабаритный с
электронным дисплеем
однотарифный
трансформаторный
малогабаритный с
электронным дисплеем
двухтарифный
трансформаторный
малогабаритный с
электронным дисплеем
однотарифный
трансформаторный
малогабаритный с
электронным дисплеем
двухтарифный
трансформаторный
малогабаритный с
электронным дисплеем
однотарифный
трансформаторный
трехпроводный
малогабаритный с
электронным дисплеем
двухтарифный
трансформаторный
трехпроводный
малогабаритный с
электронным дисплеем
Лист № 5
Всего листов 9

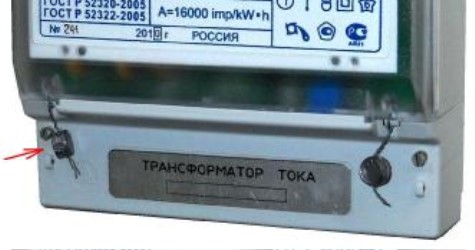

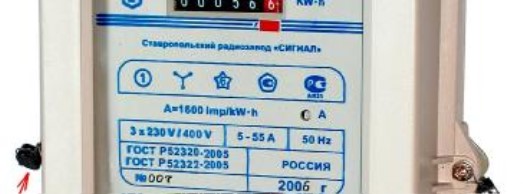

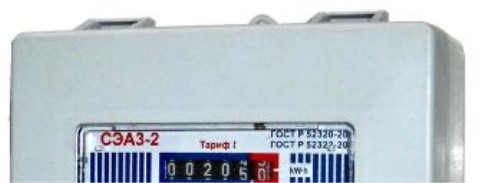

Рис. 1 – СЭА3

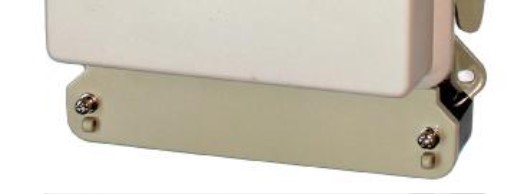

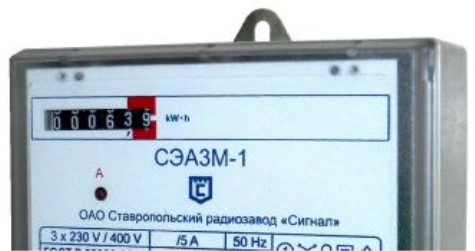

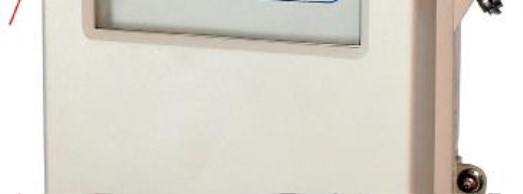

Рис. 2 – СЭА3М
Лист № 6
Всего листов 9

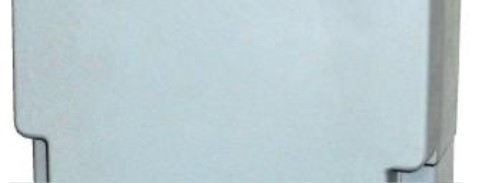

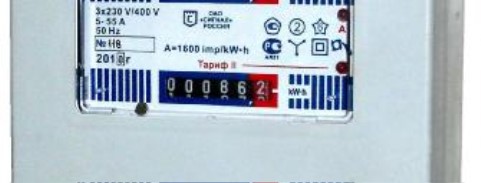

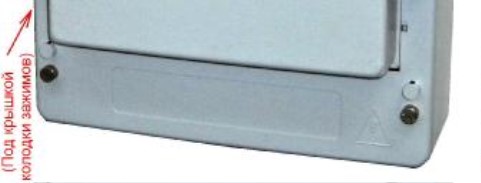

Рис. 3 – СЭА3К
Лист № 7
Всего листов 9
Метрологические и технические характеристики
Значение
Таблица 2 - Метрологические и технические характеристики
Наименование параметра
Номинальное напряжение, В
Базовый I
б
или номинальный I
ном
(максимальный I
макс
) ток, А
3×230/400
3×57,7/100
3×100
5(7,5); 5(55); 10(100)
Класс точности
1; 2
по ГОСТ Р 52322-2005
50
(+12); (~220)
Номинальная частота, Гц
Номинальное напряжение переключения тарифов U
упр.
двухтарифных счетчиков, В
Порог чувствительности, в % от I
б
(I
ном
):
- для счетчиков класса точности 2
- для счетчиков класса точности 1
Передаточное число импульсного выходного устройства
(поверочного выхода), имп/кВт·ч
0,5 (0,3)
0,4 (0,2)
100 (6400)
500 (32000)
1600
16000
8,0
0,1
2,0
4,0
0,15
Полная мощность, потребляемая каждой цепью напряжения, не
более, В·А
Полная мощность, потребляемая каждой цепью тока, не более, В·А
Активная мощность, потребляемая каждой цепью напряжения, не
более, Вт
Полная мощность, потребляемая цепью переключения тарифов (для
двухтарифных счетчиков с управляющим напряжением
переменного тока U
упр.
= 230В) при напряжении 264 В, не более, В·А
Активная мощность, потребляемая цепью переключения тарифов
(для двухтарифных счетчиков с управляющим напряжением
постоянного тока U
упр.
=+12В) при напряжении 15 В, не более, Вт
Предельный рабочий диапазон температур,
о
С, для счетчиков:
от минус 40 до +60
от минус 20 до +60
6
1; 0,1; 0,01
100000; 10000; 1000
16
2,5
- с электромеханическим суммирующим устройством
- с электронным дисплеем
Количество десятичных знаков суммирующего устройства
Цена младшего разряда суммирующего устройства, кВт·ч (в
зависимости от типоисполнения)
Цена старшего разряда суммирующего устройства, кВт·ч (в
зависимости от типоисполнения)
Длительность хранения информации в энергонезависимой памяти
(для счетчиков с электронным дисплеем) при отключении питания,
не менее, лет
Масса, не более, кг
Габаритные размеры (длина; ширина; высота), мм:
- СЭА3
- СЭА3М
- СЭА3К
Средняя наработка до отказа, ч
Средний срок службы до первого капитального ремонта, лет
290×177×77;
184×168,5×67;
280×172×73
160000
30
Лист № 8
Всего листов 9
Знак утверждения типа
наносится на лицевой панели счетчика методом сеткографии, на титульном листе
паспорта - типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- счетчик электрической энергии СЭА3 (одно из типоисполнений);
- паспорт (в зависимости от типоисполнения счетчика):
ИЖСК.411152.003ПС; ИЖСК.411152.003-02ПС; ИЖСК.411152.003-08ПС;
ИЖСК.411152.003-17ПС; ИЖСК.411152.003-26ПС; ИЖСК.411152.003-32ПС;
ИЖСК.411152.003-40ПС; ИЖСК.411152.003-44ПС; ИЖСК.411152.003-48ПС.
По требованию организаций, проводящих поверку и ремонт счетчиков, дополнительно
поставляются:
- методика поверки ИЖСК.411152.003Д1;
- руководство по среднему ремонту (в зависимости от типоисполнения счетчика):
ИЖСК.411152.003РС; ИЖСК.411152.003-02РС; ИЖСК.411152.003-08РС;
ИЖСК.411152.003-20РС; ИЖСК.411152.003-26РС; ИЖСК.411152.003-35РС;
ИЖСК.411152.003-42РС; ИЖСК.411152.003-44РС; ИЖСК.411152.003-48РС;
- каталог деталей и сборочных единиц (в зависимости от типоисполнения):
ИЖСК.411152.003КДС; ИЖСК.411152.003-02КДС; ИЖСК.411152.003-08КДС;
ИЖСК.411152.003-20КДС; ИЖСК.411152.003-26КДС; ИЖСК.411152.003-35КДС;
ИЖСК.411152.003-42КДС; ИЖСК.411152.003-44КДС; ИЖСК.411152.003-48КДС;
- нормы расхода материалов на средний ремонт ИЖСК.411152.003МС.
Поверка
осуществляется по документу ИЖСК.411152.003Д1, согласованному ФГУП «ВНИИМС»
16.06.1999 г.
Таблица 3 - Перечень основных средств поверки
Основные метрологические характеристики
напряжение 230/400 В; ток (0,02 – 100) А;
cos
j
: 0,5(инд.) – 1,0 – 0,8(емк.); КТ 0,25
напряжение 10 кВ, ПГ
±
4 %
Тип оборудования
Установка для поверки счетчиков
электрической энергии ЦУ6800
Универсальная пробойная
установка УПУ-10
Секундомер СОС пр-2б
(30 мин; 30 с), КТ 2
Допускается использование других аналогичных средств поверки, обеспечивающих требуемую
точность.
Сведения о методиках (методах) измерений
Метод измерений – прямой и приведен в паспорте на конкретное типоисполнение
счетчика.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии СЭА3
1. ГОСТ Р 52320-2005 "Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии".
Лист № 9
Всего листов 9
2. ГОСТ Р 52322-2005 "Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики электрической энергии классов
точности 1 и 2".
3. ИЖСК.411152.003ТУ "Счетчики электрической энергии СЭА3. Технические ус-
ловия".
4. ГОСТ 8.584-2004 "ГСИ. Счетчики статические активной электрической энергии
переменного тока. Методика поверки".
Изготовитель
Публичное акционерное общество Ставропольский радиозавод "Сигнал"
(ПАО "Сигнал"). ИНН 2635000092
адрес: 355037, г. Ставрополь, 2-й Юго-Западный проезд, 9а,
тел.: (8652) 77-98-35,
факс: (8652) 77-93-78,
e-mail:
Испытательный центр
ГЦИ СИ ФБУ «Ставропольский ЦСМ»
адрес: 355035 г. Ставрополь, ул. Доваторцев, 7а
тел/факс (8652); 35-76-19
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ставропольский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30056-10 от 20.07.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."____"__________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18312-99 | Счетчики холодной и горячей воды | ВМХ и ВМГ | ОАО "Завод "Водоприбор", г.Москва | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 7588-80 | Счетчики-расходомеры мазута | СМ | ПО "Геофизприбор", Украина, г.Ивано-Франковск | Нет данных | Перейти |
| 40436-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) СПб БФ филиал ФГУП "Гознак" | Нет данных | ЗАО "ОВ", г.С.-Петербург | 4 года | Перейти |
| 13916-99 | Счетчики холодной и горячей воды крыльчатые | M-T QN, M-N QN, E-T QN | Фирма "Viterra Energy Services", Германия | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 74344-19 | Счетчики ультразвуковые | УЗС-1 | ООО "Сигма Флоу Текник", пгт.Волжский | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
