Номер госреестра:
18225-99
Наименование СИ:
Газоанализаторы
Обозначение типа:
ДАГ-500
Производитель:
ООО "Дитангаз", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2447
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ДАГ-500
Назначение средства измерений
Газоанализаторы ДАГ-500 (далее – газоанализатор) предназначены для измерений
концентраций окиси углерода, кислорода, двуокиси серы, окиси азота, двуокиси азота,
измерения температуры, давления/разрежения и содержания сажи в газовых выбросах
топливосжигающих установок.
Описание средства измерений
Газоанализатор представляет собой автоматический переносной многоканальный пока-
зывающий прибор непрерывного действия.
В измерительной части газоанализатора использован метод анализа многокомпонент-
ных газовых смесей с применением набора электрохимических сенсоров, имеющих избира-
тельную чувствительность к различным компонентам газовой смеси и вырабатывающих элек-
трические сигналы, пропорциональные концентрации измеряемым компонентов.
Измерение температуры дымовых газов производится с помощью термопары ХА(К),
помещаемой в контролируемую зону.
Конструктивно газоанализатор выполнен в виде измерительного блока прямоугольной
формы, на передней панели которого расположены клавиатура, дисплей. На торцевой панели
газоанализатора находятся:
- разъем для подключения внешнего источника питания «+12 В»;
- разъём для присоединения зонда с термопарой;
- разъём для присоединения кабеля для связи с компьютером или внешнего принтера;
- разъём для присоединения кабеля внешнего датчика;
- штуцер для забора газовой пробы;
- штуцер для измерения давления/разрежения.
Газоанализатор предназначен для эксплуатации во взрывобезопасных условиях в не-
прерывном, кратковременном, повторно-кратковременном режимах.
Результаты измерения (в %, мг/м
3
, ppm) могут быть занесены в энергонезависимую па-
мять, выведены на внешний принтер либо компьютер типа IBM PC через интерфейс RS232.
Газоанализатор имеет возможность подключения внешних датчиков.
Общий вид газоанализатора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 6

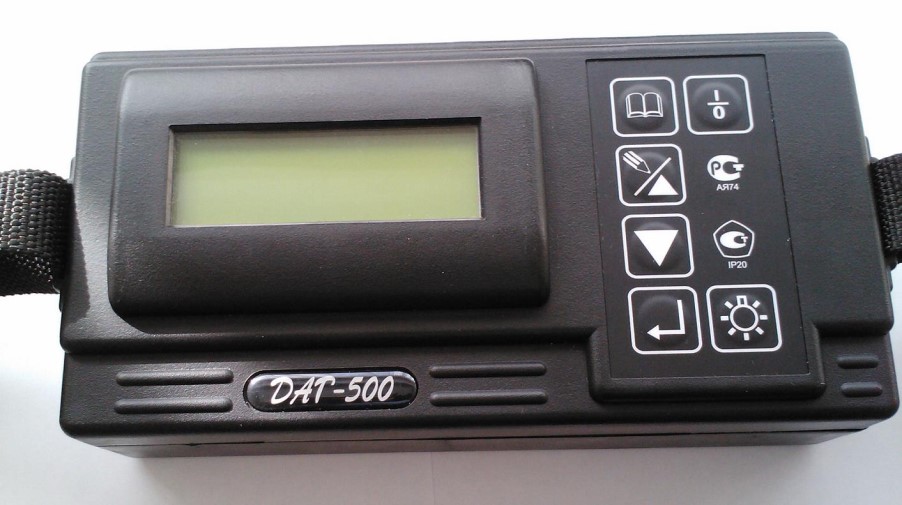

Рисунок 1 - Общий вид газоанализатора ДАГ-500.

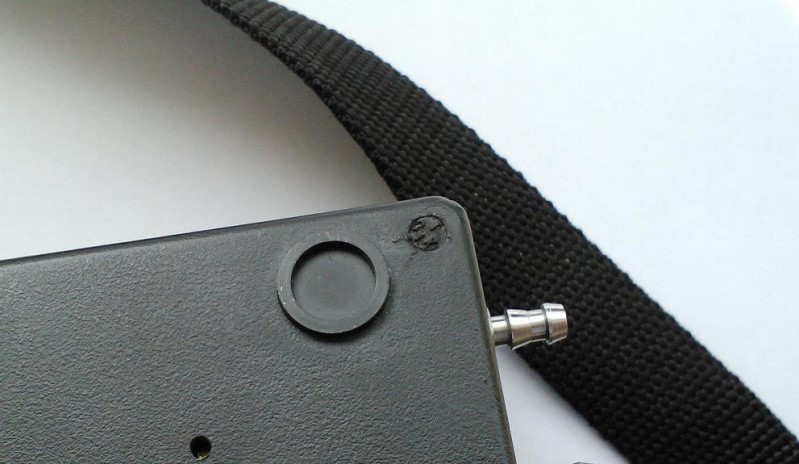

Рисунок 2 - Место нанесения знака поверки в виде оттиска поверительного клейма на
задней стенке прибора.
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение обеспечивает взаимодействие между отдельными компонен-
тами газоанализатора, расчет измеряемых величин и вывод результатов измерений на дисплей и
внешние интерфейсы. Газоанализатор имеет встроенное программное обеспечение, размещен-
ное в специализированной микросхеме (ПЗУ с УФ стиранием).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
измерений «высокий» в соответствии с Р50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице
1.
Таблица 1 – Идентификационные данные
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Значение
Dag500nw.pal
1.3-O2
C55BB426
CRC32
Метрологические и технические характеристики
Газоанализатор ДАГ-500 обеспечивает измерение параметров дымовых газов с характе-
ристиками в соответствии с таблицей 2
Таблица 2 – Метрологические характеристики
Диапазон
измерения
от 0 до 20.9 об.
Предел допускаемой
основной погрешности
0.2 об.
Принцип
измерения
электрохимиче-
ский сенсор
расчет
от 0 до 21 об.
0.5 об.
Объект
измерения
О
2
кислород
СО
2
углекислый газ
СО
угарный газ
электрохимиче-
ский сенсор
SО
2
сернистый газ
электрохимиче-
ский сенсор
5
- приведенная к верхнему
пределу поддиапазона в
пределах от 0 до 20
от
диапазона измерения,
- относительная в пределах
10
от 20 до 100
диапазона
измерения *.
NO
окись азота
электрохимиче-
ский сенсор
10
NO
2
двуокись азота
электрохимиче-
ский сенсор
от 0 до 500 ppm
от 0 до 1000 ppm
от 0 до 2000 ppm
от 0 до 6000 ppm
от 0 до 30000 ppm
от 0 до 4000 ppm
от 0 до 2000 ppm
от 0 до 1000 ppm
от 0 до 500 ppm
от 0 до 2000 ppm
от 0 до 1000 ppm
от 0 до 500 ppm
от 0 до 250 ppm
от 0 до 100 ppm
от 0 до 50 ppm
15
- приведенная к верхнему
пределу диапазона.
Лист № 4
Всего листов 6
относительная влажность, %
Продолжение таблицы 2
Объект
измерения
Температура воздуха
Диапазон
измерения
от – 20 до + 60
С
Предел допускаемой
основной погрешности
2
С
Температура газа
от – 20 до + 800
С
Давление/
разряжение
Принцип
измерения
полупроводниковый
сенсор
термоэлемент
ХА(К)
полупроводник.
сенсор
от – 50 до + 50 гПа
3
С (от – 20 до + 300
С);
1
(от 300 до 800
С).
0,2 гПа (от 0 до 4 гПа);
5 % (от 4 до 50 гПа).
* Вся шкала измерения от 0 до 100 % .
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
0,5
Предел допускаемой вариации показаний, b
д
, от предела допускаемой
основной погрешности.
Время прогрева, с, не более
Время установления показаний, с, не более
Интервал времени работы без корректировки показаний, ч
Напряжение питания, В
2
3
240
180
1000
(220
3
2
)
10
(50
0,2)
10000
8
Потребляемая мощность, Вт, не более
Частота сети, Гц
Средняя наработка на отказ, час, не менее
Средний срок службы, лет, не менее
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
диапазон рабочих температур,
о
С
атмосферное давление, кПа
65
105
220
1,5
от +5 до + 40
от 10 до 85
от 91 до 105
Знак утверждения типа
наносится на переднюю панель измерительного блока методом шелкографии и типографским
способом на титульный лист паспорта.
Лист № 5
Всего листов 6
Комплектность средства измерений
Обозначение
ГА 500.100 РЭ
ГА 500.100 ПС
Таблица 4 – Комплектность газоанализатора
Наименование
Газоанализатор ДАГ-500
Газозаборный зонд
Сетевой адаптер (блок питания)
Руководство по эксплуатации
Паспорт
Термопринтер ТП-500 (по отдельному заказу)
Датчик давления ДАГ-530 (по отдельному заказу)
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу «Газоанализаторы ДАГ-500. Методика поверки», приведенной в
Приложении А руководства по эксплуатации ГА 500.100 РЭ, согласованной заместителем гене-
рального директора ГЦИ СИ «ВНИИМ им. Менделеева» 11 ноября 1999 г.
Основные средства поверки:
Рабочие эталоны в соответствии с приказом Федерального агентства по техническому ре-
гулированию и метрологии от «14» декабря 2018 г. № 2664
стандартные образцы состава га-
зовых смесей в баллонах под давлением.
Эталонный термометр сопротивления 3
-го
разряда ЭТС 100 ТУ по 4211-014-02566450-
2001;
Эталонный платинородий-платиновый термоэлектрический преобразователь 2
-го
разряда;
Мановакуумметр грузопоршневой МВП-2,5 1
-го
разряда по ГОСТ 8291-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на заднюю стенку
прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам ДАГ-500
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных вы-
бросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия
ГА 500.100 ТУ. Газоанализатор ДАГ-500. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»)
ИНН:
Адрес: 603152, г. Нижний Новгород, ул. Ларина, 9а
Телефон (факс): (831) 466-84-05, (831) 462-76-72
Web-сайт: www.ditangaz.ru
E-mail: market@ditangaz.ru
Лист № 6
Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1
Телефон (факс): 8-800-200-22-14
Web-сайт: www.nncsm.ru
E-mail:
Регистрационный номер в реестре аккредитованных лиц в области обеспечения един-
ства измерения № 30011-13.
Готовы поверить данное средство измерений.
