Системы газоаналитические СКВА-01, ГРСИ 18168-10

Смотреть ГРСИ
18167-99

Номер госреестра:

18168-10

Наименование СИ:

Системы газоаналитические

Обозначение типа:

СКВА-01

Производитель:

ООО НПФ "Инкрам", г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

28.07.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 40771

об утверждении типа средств измерений

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы газоаналитические СКВА-01

Назначение средства измерений

Системы газоаналитические СКВА-01 (далее - система) предназначены для непрерывного

измерения концентрации токсичных газов (СО, NO

, SO

, H

S, Cl

, HCL, HCN, NH

, хладоны,

СО

), взрывоопасных и горючих газов и паров (водород, кислород, углеводороды С

– С

, бен-

зин, ацетон, спирт и другие) в воздухе рабочей зоны и в окружающей среде, сигнализации (све-

товой и звуковой) о превышении заданных уровней концентраций, формирования и выдачи

сигналов управления внешними устройствами, архивирования полученных результатов и пере-

дачи информации внешнему компьютеру (удаленному терминалу).

Системы являются средством измерения, контроля, управления, автоматизации и проти-

воаварийной защиты (ПАЗ).

ПИЭ-И

ПИТК-И

Описание средства измерений

Система представляет собой стационарный, многоканальный, многоблочный газоанализа-

тор/газосигнализатор непрерывного действия с конвекционной подачей анализируемой среды,

состоящий из отдельных блоков и модулей, соединенных в локальную измерительную сеть.

Блоки и модули, входящие в систему, по функциональному признаку делятся на следую-

щие группы:

- преобразователи измерительные (ИП) (таблица 1);

- устройства управления, сбора и обработки информации (таблица 2);

- сервисные устройства (таблица 3).

Состав и конфигурация системы определяется в процессе ее проектирования для конкрет-

ного предприятия в соответствии с действующими нормативными документами.

Преобразователи измерительные

Таблица 1

Сокращенное обозначение

ПИЭ

ПИТК

Наименование

Преобразователь измерительный электрохимический

Преобразователь измерительный электрохимический интел-

лектуальный

Преобразователь измерительный термокаталитический

Преобразователь измерительный термокаталитический ин-

теллектуальный

Преобразователь измерительный полупроводниковый

Преобразователь измерительный оптико-абсорбционный

ПИП

ПИОА

Устройства управления, сбора и обработки информации.

Таблица 2

Наименование

Блок сигнализации и управления

Модуль управления

Модуль расширения восьмиканальный

Модуль расширения шестнадцатиканальный

Модуль расширения дискретный

Блок питания и сигнализации

Выносной модуль реле

Выносной блок питания

Сокращенное обозначение

БСУ

МУ

МР8

МР16

МРД

БПС

ВМР

ВБП

Лист № 2

Всего листов 10

Сервисные устройства

Таблица 3

Наименование

Тестовый дисплей

Сокращенное обозначение

ТД

Тестовый дисплей для интеллектуальных ИПТДИ

Контроллер связи КС

Преобразователи измерительные предназначены для измерения концентрации токсичных

газов и горючих веществ в атмосферном воздухе с помощью чувствительного элемента (сенсо-

ра), первичной обработки электрического сигнала, и передачу его в линию связи с устройства-

ми управления, сбора и обработки информации.

В ИП используются следующие виды сенсоров - электрохимический, полупроводниковый

(для контроля токсичных газов и кислорода), термокаталитический (для контроля горючих га-

зов и паров) и оптико-абсорбционный (контроль СО

Выходной электрический сигнал, генерируемый сенсором, пропорционален концентрации

измеряемого вещества в пределах диапазона измерений. Электронный блок, установленный в

ИП, преобразует сигнал сенсора в стандартный токовый сигнал (4 ÷ 20) мА по ГОСТ 26.011-80

(для ПИЭ, ПИТК, ПИОА), или ступенчатый токовый сигнал (4 ÷ 20) мА по ГОСТ 26.011-80 с

жестко заданными порогами (для ПИП).

Преобразователи ПИЭ-И, ПИТК-И (интеллектуальные) имеют встроенные АЦП и микро-

процессор, выполняющие преобразование сигнала сенсора в цифровой вид. Они имеют унифи-

цированный аналоговый токовый выход (4 ÷ 20) мА по ГОСТ 26.011-80 и два оптронных реле,

срабатывающих при переходе концентрации через заданные уровни (пороги) и служащими для

подключения внешних сигнализирующих или управляющих устройств.

Преобразователи ПИТК могут выпускаться в исполнении на расширенный температурный

диапазон (исполнение "Т"). Сенсор и электронный блок такого преобразователя собраны в раз-

дельных корпусах и соединены термостойким кабелем. Пример применения ПИТК в исполне-

нии "Т" - покрасочные и сушильные камеры автомобильных производств.

ИП относятся к взрывобезопасному оборудованию по ГОСТ P 30852.0-2002 и имеют сле-

дующие виды взрывозащиты:

- ПИЭ и ПИЭ-И – "искробезопасная цепь "i" по ГОСТ 30852.10-2002;

- преобразователи ПИТК и ПИТК-И – "искробезопасная цепь "i" по ГОСТ 30852.10-2002

и «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002;

- преобразователи ПИП – "защита вида "n" по ГОСТ 30852.14-2002.

Модули расширения МР8, МР16 и МРД.

Модули расширения МР8 и МР16 представляют собой адресный 8 - или 16 - канальный

АЦП с выходным интерфейсом RS-485. МР8 и МР16 предназначены для приема аналоговых

сигналов от ИП или других источников, имеющих на выходе унифицированный токовый сиг-

нал, преобразования этого сигнала в цифровую форму и передачу информации по интерфейсу

RS-485 на вход БСУ или в линию связи с удаленным терминалом. С помощью модулей расши-

рения осуществляется построение систем с большим числом ИП и других источников сигналов.

МР8 и МР16 обеспечивают питание источников сигналов через искробезопасные цепи и имеют

исполнение по взрывозащите "искробезопасная цепь "i" по ГОСТ Р 30852.10-2002.

МРД предназначается для подключения источников дискретных сигналов (переключате-

лей, контактных датчиков) и передачи их состояния в БСУ или в линию связи с удаленным

терминалом.

Конфигурирование модулей расширения осуществляется с помощью тестового дисплея,

подключаемого к специальному разъему.

Лист № 3

Всего листов 10

Блок сигнализации и управления (БСУ) является центральным звеном газоаналитической

системы СКВА-01 и выполняет следующие функции:

- сбор, обработка и анализ измерительных данных от удаленных групп ИП и других ис-

точников по интерфейсу RS-485;

- обеспечение источников сигналов напряжением питания;

- визуальное отображение полученной информации;

- передача информации по одному или нескольким каналам связи для потребителей (уда-

ленных терминалов);

- управление внешними исполнительными устройствами (удаленная сигнализация, звуко-

вое оповещение, вентиляция и пр.) по событиям перехода измеренных концентраций через за-

данные уровни (пороги) или по другим условиям;

- взаимодействие с оператором;

- ведение локальной базы измерительных данных;

- ведение архива срабатываний ИП по пороговым значениям концентрации;

- ведение архива срабатываний источников дискретных сигналов (кнопок, переключате-

лей, контактных датчиков), манипуляций органами управления БСУ и выдачи управляющих

воздействий.

БСУ собирается в металлическом шкафу для настенного монтажа c открывающейся пе-

редней дверью, на которой смонтированы органы управления и индикации, и (или) в щитовом

исполнении. Функциональные возможности, алгоритм работы, состав и расположение органов

управления и индикации БСУ формируются на стадии проектирования системы. Типичный на-

бор блоков, входящих в состав БСУ, следующий:

- центральный контроллер;

- платы интерфейсов связи;

- модуль реле;

- модуль световой сигнализации и индикации;

- блок питания.

БСУ может быть подключен к внешнему компьютеру (удаленному терминалу) по интер-

фейсам RS485, USB, Ethernet, а также с помощью контроллера связи по выделенной или комму-

тируемой телефонной линиям, оптоволоконному кабелю или радиоканалу.

Выходными информационными сигналами БСУ являются:

- значения измеряемых концентраций по каждому измерительному преобразователю, ото-

бражаемые на дисплее модуля индикации БСУ;

- световая сигнализация о превышении пороговых концентраций по каждому преобразо-

вателю или по группе однотипных преобразователей;

- коммутация внешних цепей с помощью реле по запрограммированным событиям;

- данные, передаваемые по интерфейсу связи с удаленным терминалом.

Алгоритм работы БСУ задается программным обеспечением, находящимся в энергонеза-

висимой памяти центрального контроллера БСУ. В качестве конфигурационной информации

для каждого канала измерения (ИП или другого источника) задается измеряемый газ и соответ-

ствующий ему тип преобразователя, диапазон измерений, значения порогов и другая информа-

ция.

Допускается программное изменение значений порогов в пределах от 5 до 100 % диапазо-

на измерения ИП.

Блок питания и сигнализации предназначен для работы с одним преобразователем любого

типа, имеющим на выходе унифицированный аналоговый сигнал.

БПС выполняет следующие функции:

- прием, обработка и анализ измерительных данных от ИП;

- обеспечение ИП напряжением питания через искрозащитный барьер;

Лист № 4

Всего листов 10

- световая и звуковая сигнализация о работоспособности и превышения порогов;

- передача информации по одному каналу связи для потребителя (удаленного терминала);

- управление внешними исполнительными устройствами (удаленная сигнализация, звуко-

вое оповещение, вентиляция и пр.) по событиям перехода измеренной концентрации через по-

роги.

Конфигурационная информация и значения порогов записываются в память контроллера в

процессе производства и не могут быть изменены.

Остальные устройства – ВМР, ВБП, МУ, КС, ТД, выполняют вспомогательные функции и

вводятся в состав системы по мере необходимости.

Допускается в составе системы применять ИП другого производителя, сертифицирован-

ные, имеющие разрешение Ростехнадзора на применение и совместимые с системой по элек-

трическим параметрам.

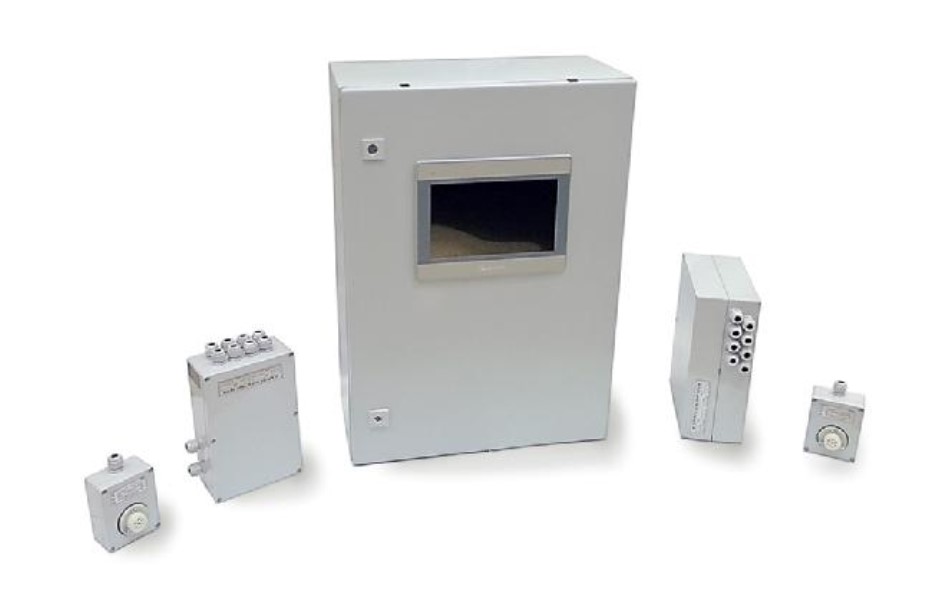

Рис. 1. Фотографии внешнего вида системы газоаналитической СКВА-1.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 4.

Таблица 4

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

Значение

V46_26k20_a9_serv

263

3bc9cf185cff9d878cd алгоритм MD5

Уровень защиты встроенного программного обеспечения от непреднамеренных и предна-

меренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние программного обеспечения системы учтено при нормировании метрологических

характеристик.

Лист № 5

Всего листов 10

Измеряемые

газы и пары

Диапазон изме-

рений, мг/м

Предел допус-

каемой абсо-

лютной по-

грешности

0-2 об. доля, %

0-25 об. доля, %

Метрологические и технические характеристики

Измеряемые газы и пары, диапазоны измерений, пределы допускаемой приведенной и аб-

солютной погрешностей для ПИЭ, ПИЭ-И приведены в таблице 5.

Таблица 5

, %

Аммиак

Оксид угле-

рода

Сероводород

Хлор

0-100

0-2000

0-600

0-100

0-500

0-30

0-100

0-5

0-50

Предел допускаемой

приведенной по-

грешности

, в trial-

зоне

диапазон,

мг/м

20 0-20

20 0-400

20 0-100

20 0-20

20 0-100

20 0-6

20 0-20

20 0-1

20 0-10

Предел допускае-

мой относитель-

ной погрешности

, в диапазоне

диапазон,

мг/м

2020-100

20 400-2000

20 100-600

2020-100

20 100-500

20 6-30

2020-100

20 1-5

20 10-50

Водород

нетнет

0-15

200-5

205-15

Азота диоксид

Кислород

нетнет

нет

0,2 об. доля,

нет

0,3 об. доля,

0-30

0-10

2010-30нет

0-40

0-5

205-40нет

Серы диок-

сид

Синильная

кислота

Водородхло-

рид (соляная

кислота)

0-15

0-5

205-15нет

Измеряемые газы и пары, диапазон измерений, предел допускаемой абсолютной погреш-

ности для ПИТК и ПИТК-И приведены в таблице 6.

Таблица 6

Измеряемые газы и

пары

Горючие газы и пары

Диапазон измере-

ний

0-50 % НКПР

Предел допускаемой абсолютной погрешности

5% НКПР

Измеряемые газы, диапазон измерений, предел допускаемой абсолютной погрешностей

для ПИОА приведены в таблице 7.

Таблица 7

Измеряемые газыДиапазон измерений

Предел допускаемой абсолютной погрешности

Углерода диоксид 0-5 об .доля, %

(0,02+0,05

С) об. доля, %

Лист № 6

Всего листов 10

Измеряемые газы, параметры характеристики преобразования для ПИП приведены в табли-

це 8.

Таблица 8

Измеряемые газы

Выходной

ток I

, мА

Выходной

ток I

max

, мА

Выходной

ток I

min

мА

0,5

Концентрация

, ("Порог 1"),

мг/м

500

100

3000

750

5 % НКПР

7,6

0,5

13,3

7,6

0,5

Концентрация

, ("Порог 2"),

мг/м

нет

5 % НКПР

13,3

нет

13,3

Аммиак

Хладоны

Метан, пропан,

бутан

Метан, пропан,

бутан

0,5

5% НКПР

7,6

0,5

5% НКПР

13,3

ИП всех типов выдерживают двукратную перегрузку по концентрации измеряемого веще-

ства в течение не менее 15 минут. Время восстановления после снятия перегрузки - не более 15

минут.

Предел допускаемого изменения выходного сигнала всех типов ИП за семь суток непре-

рывной работы равен 0,5 значения основной погрешности.

Предел допускаемой дополнительной погрешности всех типов ИП от изменения темпера-

туры окружающей среды равен 0,3 значения основной погрешности на каждые 10 ºС.

Предел допускаемой дополнительной погрешности всех trial ИП от изменения относи-

тельной влажности воздуха равен 0,3 значения основной погрешности на каждые

10 % откло-

нения относительной влажности от значения (60

5) %.

Значения порогов, устанавливаемые в БСУ, БПС, ПИЭ-И и ПИТК-И на предприятии – из-

готовителе, указаны в таблице 9.

Таблица 9

№Измеряемый компонентЕд. из.Порог 1Порог 2

1 Аммиак мг/м

20,0 60,0

2Аммиакмг/м

200,0500,0

3Аммиакмг/м

60,0500,0

4Оксид углеродамг/м

20,0100,0

5Сероводородмг/м

3,0 10,0

6Сероводородмг/м

10,0 30,0

7Хлормг/м

1,0 5,0

8Хлормг/м

5,0 20,0

9Водород % НКПР 10,0 20,0

10Азота оксидмг/м

5,010,0

11Кислород% об. 18,023,0

12Серы диоксидмг/м

10,020,0

13Синильная кислотамг/м

5,015,0

14Хлористый водородмг/м

5,010,0

15Горючие газы и пары % НКПР 10,020,0

16Горючие газы и пары % НКПР 20,040,0

17Диоксид углерода об. доля, %1,5 5,0

18Аммиакмг/м

20 60

19Аммиакмг/м

500 нет

20Хладонымг/м

3000 нет

Максимальное значение относительной погрешности установки порогов

5 %.

Лист № 7

Всего листов 10

Предел допускаемого значения времени установления показаний T

0,9

, не более 80 с для

ИП с электрохимическими и полупроводниковыми сенсорами и не более 15 с для ИП с термо-

каталитическими сенсорами.

Предельная концентрация не измеряемых веществ в анализируемой среде приведена в

таблице 10.

Таблица 10

Тип ИП

/м

CO,

мг/м

Концентрация не измеряемых веществ

S,Cl

NO,NO

мг/м

СН

об. доля, %

54,4

204,4

12520

об. доля, %

12100400

об. доля, %

5 25 млн

-1

100 100

30 120 млн

-1

300 300

3 500 млн

-1

200 100

10 4,4

50 4,4

3 4,4

10>500 млн

-1

500300

64,4

н/д4,4

0,420,5

об. доля, %

0,4205

об. доля, %

1100100

1004,4

АМ1.05003

АМИ1.0

АМ2.0100050

АМИ2.0

СО1.0100010

СО2.0100050

СВ1.0 60 500

СВИ1.0

СВ2.01801000

СВИ2.0

ХЛ1.051002,5

ХЛИ1.0

ХЛ2.01050010

ХЛИ2.0

ВД1.010050020

ВДИ1.0

ОА1.0301005

54,4

0,3

4,4

KC1.0

КСИ1.0

СД1.0601003

СДИ1.0

СК2.0101003

34,4

ФГ1.01,0200,05

ХЛВ1.0 1060 3

н/д 4,4

АМ1.0-П20(1)

АМ2.0-П60(1)

ФР-П (1)

ГР1.0-П 100(1)

(1)10 млн

-1

(1)50 млн

-1

(1) 300 млн

-1

(1)

ИКДУ-1000100010

1.0

11100

об. доля, %

0,3

об. доля, %

10,4200100

об. доля, %

800,41008

об. доля, %

0,5 н/д 0,5 50

3 0,4 2 1

об. доля, %

(1)10 млн

-1

н/дн/д

(1)50 млн

-1

н/дн/д

(1) 100 млн

-1

н/дн/д

(1) 0,05н/дн/д

об. доля, %

24100100

об. доля, %

)

4,4

Мощность, потребляемая системой на 8 ИП от сети, В·А, не более30

Максимальная длина кабеля, соединяющего МР или БПС с ИП, м 1000

Максимальная длина кабеля, соединяющего МР с БСУ, м 1000

Волновое сопротивление информационных жил, Ом 120

Лист № 8

Всего листов 10

Условия эксплуатации.

Электрическое питание системы осуществляется от сети переменного тока напряжением

(150 ÷ 232) В и частотой 50Гц.

ИП могут работать самостоятельно с питанием от внешнего источника. Напряжение пита-

ния определяется типом ИП и указано в соответствующей технической документации.

Допустимые диапазоны параметров окружающей среды указаны в таблице 11.

Наименование устройства, исполнение

Диапазон рабочих темпе-

ратур, ºС

от минус 40 до плюс 45

от минус 30 до плюс 45

от 30 до 95

от минус 5 до плюс 45

от 30 до 95

Таблица 11

Диапазон значений

относительной

влажности, %

ПИЭ (за исключением кислорода, водорода,

синильной кислоты)

ПИЭ-И (за исключением кислорода)

ПИОА

ПИЭ (кислород, водород, синильная кислота)

ПИЭ-И (кислород)

от минус 40 до плюс 45от 5 до 95

от минус 40 до плюс 150

от минус 40 до плюс 45

от минус 30 до плюс 45

ПИТК (кроме исполнения "Т")

ПИТК исполнения "Т", блок преобразователя

ПИТК исполнения "Т", выносной сенсор

ПИТК-И

ПИП

БСУ, исполнение с ЖКИ или с сенсорной па-

нелью

БСУ, исполнение без ЖКИ

МУ

МР8, МР16, МРД

ВМР

ВБПот минус 40 до плюс 45

БПС

Тестовый дисплей

Тестовый дисплей для интеллектуальных ИП

КС

Средние сроки службы оборудования указаны в таблице 12.

Таблица 12

Средний срок службы сенсоров преобразователей ПИЭ, ПИЭ-И, лет, не менее:

Аммиак2

Оксид углерода3

Сероводород2

Хлор2

Водород2

Диоксид азота1

Кислород2

Диоксид серы1

Хлористый водород, синильная кислота2

Средний срок службы сенсоров преобразователей ПИТК, ПИТК-И и ПИП, лет, не менее:1

Средний срок службы сенсоров преобразователей ПИОА, лет, не менее:5

Средний срок службы системы, лет, не менее: 10

Лист № 9

Всего листов 10

По устойчивости к механическим воздействиям система имеет виброустойчивое исполне-

ние L3 по ГОСТ 12997-84.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации и на маркировочные таблички

каждого устройства системы в соответствии с технической документацией по ГОСТ 12971-67.

Комплектность средства измерений

Система поставляется в комплекте согласно таблице 13.

Таблица 13

Количество

Наименование

Комплектующие:

ПИЭ

ПИЭ-И

ПИТК

ПИТК-И

ПИП

ПИОА

БСУ

МУ

МР

МР16

МРД

ВМР

ВБП

БПС

Тестовый дисплей

по заказу

1 (по заказу)

(по кол-ву ИП и МР)

Тестовый дисплей для интеллектуальных ИП

Насадка градуировочная

Комплект монтажного крепежа

Документация и программное обеспечение

Руководство по эксплуатации

Паспорт

Инструкция по поверке

Инструкция по монтажу

Программное обеспечение

1 комплект

Поверка

осуществляется по документу ЕКРМ.411741.001ДЛ "Инструкция. Газоаналитическая система

СКВА-01. Методика поверки", согласованному ГЦИ СИ ФГУП "ВНИИМС" 18 августа 2010 г.

Средствами поверки являются:

- на аммиак - генератор ГЕА-01 по ТУ ЯРКГ 5.184.003;

- на хлор - генератор ГРАНТ-ГХ по ТУ 2Е2.840.091;

- на диоксид азота, на сероводород, на хлористый водород, диоксид серы - генератор ГДП-

102 ИБЯЛ 413.142.002 и источники микропотока ИБЯЛ 418.319.013-01, ИБЯЛ 418.319.013-02,

ИБЯЛ 418.319.013-05, ИБЯЛ 418.319.013-03 соответственно;

- на хладоны - ГСО № 6175-91;

Лист № 10

Всего листов 10

- на оксид углерода, метан, горючие газы и пары, водород, кислород, диоксид углерода -

ПГС по ТУ6-16-2956-92;

- на синильную кислоту - установка газодинамическая ГДУ-34 (ЗАО "НПФ "СЕРВЭК").

Сведения о методиках (методах) измерений

приведены в руководство по эксплуатации ЕКРМ.411741.001РЭ.

Нормативные и технические документы, устанавливающие требования к системам газо-

аналитическим СКВА-01

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности.

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и

лабораторного применения. Часть 1. Общие требования

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

Технические условия ТУ 4215-003-47275141-02 (ЕКРМ.411741.001ТУ).

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма "ИН-

КРАМ" (ООО НПФ "ИНКРАМ")

ИНН 7717136914

Адрес: 109341, г. Москва, ул. Люблинская, д. 151, офис 222

Телефон/факс (495) 346-92-49; 346-92-52

E- mail:

office@inkram.ru

, Web:

www.inkram.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-

исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п."____" ___________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
77353-20	Система измерений количества и показателей качества нефти №556		ОАО "Инфракрасные и микроволновые системы", г.Москва	1 год	Перейти
66329-16	Система измерительная автоматизированной системы управления технологическим процессом участка пылеприготовления № 2 доменного цеха АО "ЕВРАЗ ЗСМК"	Нет данных	Компания "PAUL WURTH S.A.", Люксембург; Компания "Ingeteam Industry, S.A", Испания	1 год	Перейти
74471-19	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Сургут	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
65251-16	Системы измерения высокого напряжения переменного тока	YDT-25/50, YDT-15/75	Фирма "Yangzhou Xinyuan Electric Co., Ltd.", Китай	2 года	Перейти
76279-19	Комплексы измерительно-вычислительные	ОКТОПУС-Л (OCTOPUS-L)	ООО "Системы Нефть и Газ", г.Щелково	3 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСистемы газоаналитические СКВА-01ГРСИ 18168-10

Заказать поверку
Системы газоаналитические СКВА-01
ГРСИ 18168-10
