Номер госреестра:
18166-99
Наименование СИ:
Насосы-пробоотборники ручные
Обозначение типа:
НП-3М
Производитель:
НПО ЗАО "Крисмас+", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.04.2004
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 17949
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Насосы-пробоотборники ручные НП-3М
Назначение средства измерений
Насосы-пробоотборники ручные НП-3М (далее насосы) предназначены для измере-
ния объема газовой смеси, для прокачивания его через трубки индикаторные, элементы ин-
дикаторные и другие средства экспрессного контроля при определении концентрации компо-
нентов в воздухе рабочей зоны во взрывобезопасных помещениях.
Описание средства измерений
Принцип действия насосов реализован на методе отбора пробы за счет разницы дав-
ления, создаваемого поршнем, перемещающемся в цилиндре насоса.
Насосы состоят из цилиндра и штока с поршнем, который перемещается в цилиндре.
Перемещение поршня осуществляется вручную. Объемы отбираемой газовой пробы соответ-
ствуют обозначениям на штоке поршня. Насосы снабжены устройством для вскрытия инди-
каторных трубок и сигнальным устройством для контроля окончания прокачивания пробы.

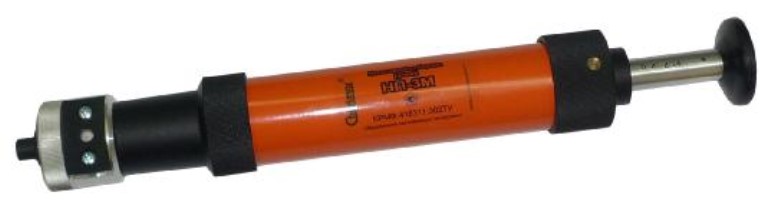

Внешний вид насосов представлен на рисунке 1.
Рисунок 1 – Внешний вид насоса
Элементы настройки измерительной части насосов конструктивно защищены от
несанкционированного проникновения винтом под тонкой двухслойной гарантийной наклей-
кой.

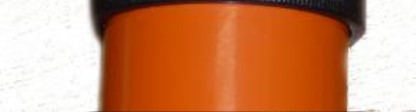

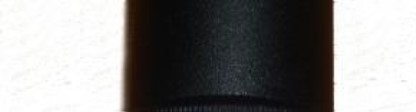

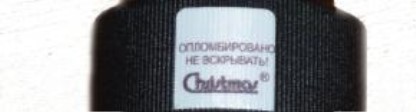

Схема пломбировки приведена на рисунке 2.
Рисунок 2 – Схема пломбировки насоса
наклейка
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Номинальные значения объема отбираемой пробы, см
3
Пределы допускаемой относительной погрешности, %
50 и 100
±5
Габаритные размеры, мм, не более:
– длина
– диаметр
285
42
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
0,5
6000
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность воздуха при температуре 30
°
С, %
– атмосферное давление, кПа
от 10 до 40
95
от 90,6 до 104,0
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и мето-
дом шелкографии на цилиндр насоса.
Комплектность средства измерений
1. Насос-пробоотборник ручной НП-3М
2. Руководство по эксплуатации
3. Методика поверки
- 1 шт.;
- 1 экз.;
- 1 экз.
Поверка
осуществляется в соответствии с документом КРМФ.418311.002 МП «Насос-пробоотборник
ручной НП-3М. Методика поверки», утвержденным ГЦИ СИ ФГУ Тест-С.-Петербург в марте
2004 г.
Перечень эталонов, применяемых при поверке:
– мановакуумметр ВО, от 0 до минус 1 кгс/см
2
, погрешность ±1,5 %;
– секундомер Агат, от 0 до 60 мин, класс точности 2;
– цилиндр 100, V=100 мл, класс точности 2;
– цилиндр 250, V=250 мл, класс точности 2;
– барометр БАММ-1, от 810 до 1060 кПа, погрешность ±0,2 кПа;
– термометр лабораторный, от 8 до 38
°
С, цена деления 0,1
°
С.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в разделе 2 Руководства по эксплуатации
КРМФ.418311.002 РЭ «Насос-пробоотборник ручной НП-3М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к насосам-
пробоотборникам ручным НП-3М
1. ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия».
2. КРМФ.418311.002 ТУ «Насос-пробоотборник ручной НП-3М. Технические усло-
вия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– вне сферы государственного регулирования.
Лист № 3
Всего листов 3
Изготовитель
Закрытое акционерное общество «Крисмас+» (ЗАО «Крисмас+»), Россия
Адрес: 191180, г. Санкт-Петербург, наб. р. Фонтанки, д. 102.
тел.: (812) 575-5081
факс: (812) 325-3479
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испыта-
ний средств измерений в целях утверждения типа № 30022-10 от 20.12.2010 г
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п. «____»___________2014 г.
