Номер госреестра:
18166-19
Наименование СИ:
Насосы-пробоотборники ручные
Обозначение типа:
НП-3М
Производитель:
ЗАО "Крисмас+", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75832
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Насосы-пробоотборники ручные НП-3М
Назначение средства измерений
Насосы-пробоотборники ручные НП-3М (далее - насос) предназначены для отбора и
измерений объема проб газовоздушных смесей с целью последующего определения их
химического состава с использованием индикаторных трубок.
Описание средства измерений
Принцип работы насоса основан на создании разряжения внутри цилиндра при переме-
щении поршня и всасывании в цилиндр газовоздушной смеси.
Насос представляют собой цилиндр, в котором размещен шток с поршнем, приводимый
в движение вручную.
Насос имеет сигнальное устройство, информирующее об окончании просасывания
исследуемой воздушной смеси, и защитный патрон с наполнителем, который поглощает
агрессивные вещества, находящиеся в прокачиваемой смеси.
Объем отбираемой пробы соответствует обозначениям на штоке поршня.

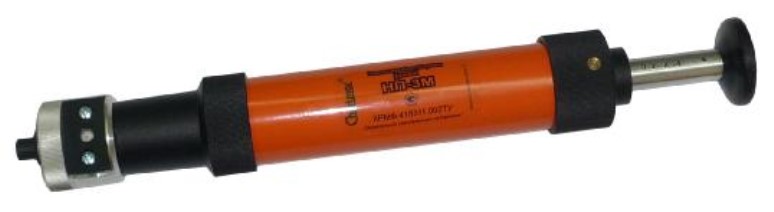

Общий вид насоса представлен на рисунке 1.
Рисунок 1 – Общий вид насоса

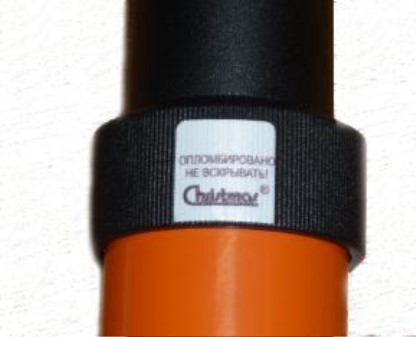

Элементы настройки измерительной части насоса конструктивно защищены от
несанкционированного проникновения винтом под тонкой двухслойной наклейкой, которая
имеет разрушаемый слой, и при попытке несанкционированного доступа повреждается. Схема
пломбировки от несанкционированного доступа и место нанесения знака поверки представлена
на рисунке 2.
Место для
пломбирования
Рисунок 2 – Схема пломбировки и места нанесения знака поверки
Место для нанесе-
ния знака поверки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
50 и 100
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальные значения объема отбираемой пробы, см
3
Пределы допускаемой относительной погрешности измерений объема
отбираемой пробы, %
±5
Значение
10
290
43
0,5
Таблица 2 – Основные технические характеристики
Наименование характеристики
Допускаемое изменение давления через 2 минуты, кПа, не более
Габаритные размеры, мм, не более:
– длина
– диаметр
Масса, кг, не более:
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность при температуре +30 °С, %, не более
– атмосферное давление, кПа
Срок службы, лет, не менее
Наработка на отказ, ч, не менее
от +10 до +40
95
от 90,6 до 104
6
6000
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на
цилиндр насоса методом шелкографии, либо в виде наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Насос-пробоотборник ручной НП-3М
Защитный патрон с наполнителем -
Руководство по эксплуатации КРМФ.418311.002 РЭ
Методика поверки 436-169-2019 МП
Упаковка -
Количество
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу 436-169-2019 МП «Насосы-пробоотборники ручные НП-3М. Ме-
тодика поверки», утвержденному ФБУ «Тест-С.-Петербург» 26.08.2019 г.
Основные средства поверки:
- цилиндр вместимостью 100 мл ПГ ±1,0 мл, ГОСТ 1770-74 (регистрационный № 85-00);
- цилиндр вместимостью 250 мл ПГ ±2,0 мл, ГОСТ 1770-74 (регистрационный № 85-00);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в разделе «Свидетельство о приемке»
руководства по эксплуатации, при периодической поверке в виде наклейки – на боковую сторо-
ну насоса.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к насосам-
пробоотборникам ручным НП-3М
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ТУ 26.51.53-418311.002-19 (взамен КРМФ.418311.002ТУ) Насос-пробоотборник ручной
НП-3М. Технические условия
Изготовитель
Закрытое акционерное общество «Крисмас+» (ЗАО «Крисмас+»)
ИНН 7838390626
Адрес: 191180, г. Санкт-Петербург, наб. р. Фонтанки, д. 102
Телефон: 8 (812) 575-50-81
Факс: 8 (812) 325-34-79
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail:
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
