Станки балансировочные СБР-40, СБМК-60, СБМП-40, СБМП-60, ГРСИ 17865-07
Номер госреестра:
17865-07
Наименование СИ:
Станки балансировочные
Обозначение типа:
СБР-40, СБМК-60, СБМП-40, СБМП-60
Производитель:
ООО НПО "Компания СИВИК", г.Омск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.01.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28673
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 317 от 17.02.2017 г.)
Станки балансировочные моделей СБР-40, СБМК-60, СБМП-40, СБМП-60
Назначение средства измерений
СтанкибалансировочныемоделейСБР-40,СБМК-60,СБМП-40,СБМП-60
(далее - станок) предназначены для измерений остаточного дисбаланса и балансировки колес
легковых автомобилей на автотранспортных предприятиях, на станциях технического
обслуживания и ремонта автомобилей, станциях и пунктах диагностики автомобилей
и авторемонтных заводах.
Описание средства измерений
Принцип действия станка основан на вычислении массы корректирующих грузов на
определенном плече по значению момента сил, воздействующих на вал вращающимся колесом,
с последующим устранением дисбалансов колеса корректирующими грузами в двух плоскостях
коррекции при динамической балансировке и в одной плоскости - при статической балансировке.
Станок представляет собой особую стационарную установку и состоит из корпуса,
на боковой поверхности которого помещен сетевой выключатель. Балансируемое колесо
закрепляется на приводном валу при помощи зажимной гайки с центрирующим конусом или
планшайбой. Привод вала осуществляется электродвигателем. Включение электродвигателя -
кнопкой или закрытием кожуха. Для ускорения ввода диаметра и расстояния до диска станки
укомплектованы встроенной электронной линейкой (кроме СБР-40).
Ввод данных в станок осуществляется с помощью клавиатуры, расположенной на
панели управления. Информация о вводимых в станок данных, положении и массах
корректирующих грузов отображается:
- в модели СБМК-60 - на панели индикации и контролируется визуально;
- в модели СБМП-40 - в зависимости от комплектации на внешнем или встроенном
мониторе;
- в модели СБМП-60 - на панели индикации и контролируется визуально и при
помощи звука.
Модель СБМП-60 в комплектации Light не оснащена второй линейкой для ввода
ширины колеса. Станки СБМК-60 и СБМП-40 в комплектации люкс дополнительно оснащены
зажимом для точной установки ленточных грузов.
Индекс в конце наименования модели означает следующее:
- «Э» - комплектация Эконом;
- «Ст» - комплектация Стандарт;
- «Л» - комплектация Люкс;
- «Light» - комплектация Light.
Внешний вид станков приведен на рисунках 1-4.
Рисунок 1 - Станок балансировочный СБР-40
Лист № 2
Всего листов 6
Рисунок 2 - Станок балансировочныйСБМК-60

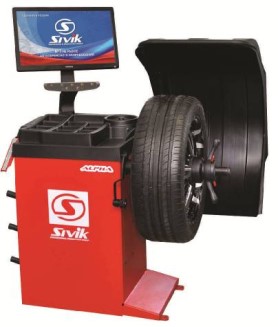

Рисунок 3 - Станок балансировочный СБМП-40
Рисунок 4 - Станок балансировочный СБМП-60
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) представлено встроенным ПО управляющего
микроконтроллера.
Для встроенного ПО программное окружение в виде операционной системы, среды
исполнения, драйверов и т.п. отсутствует. Изменение аппаратного окружения встроенного ПО
не предусмотрено конструкцией и не требует дополнительных проверок.
Встроенное ПО имеет недоступный для считывания и записи исполняемый код.
Однозначная идентификация встроенного ПО обеспечивается отображением на индикаторе
номера версии ПО, в котором первая цифра показывает версию метрологически значимой части
ПО, а также подтверждением метрологических характеристик средства измерения при поверке.
Защита от несанкционированного доступа к встроенному ПО и настройкам
обеспечивается закрытым оригинальным протоколом обновления ПО и шифрованием
загружаемого модуля с контролем его целостности при обновлении.
Защищённость ПО СИ соответствует высокому уровню по Р 50.2.077-2014.
Идентификационные данные (признаки)
Таблица 1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
СБР-40 СБМК-60 СБМП-40
СБР-40 СБМК-60 СБМП-40
1.XX8.X.X1.XX
СБМП-60
СБМП-60
9.X.X
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Наименование характеристики
Питание
- ширина
- высота
Масса, кг, не более
Таблица 2
Значение
СБР-40СБМК-60СБМП-40СБМП-60
стационарный
электромеханический с ременной передачей
от 10 до 65от 10 до 65от 10 до 65от 10 до 70
800800800900
от 0 до 31000 от 0 до 31000 от 0 до 31000 от 0 до 31000
Тип станка
Привод
Масса балансируемых колес, кг
Наибольший наружный диаметр
балансируемых колес, мм
Диапазон измерений дисбаланса, г∙мм
Предел допускаемой абсолютной
погрешности измерений дисбаланса, г∙мм
1080800800800
от сети переменного тока напряжением (220
+22
-33
) В,
частотой (50±1) Гц
250250350350
Потребляемая мощность, В∙А, не более
Габаритные размеры (с поднятым кожухом)
мм, не более:
- длина
0
1
80
940 (930)815 (715)
1
915 (800)
2,3
1085 (1040)
915 (800)
2
915 (835)
3
880 (880) 1050 (1050)
1
1150 (1150)
2
1380 (1380)
1150 (1150)
2,3
1290 (1290)
3
1330 (1330)
4
1220 (1260) 1170 (1360)
1
1160 (1250)
2
1250 (1550)
1170 (1250)
2,3
1330 (1330)
3
70
10
2,3
80140
Лист № 4
Всего листов 6
Значение
Наименование характеристики
от +10 до +35
0,5
-
Продолжение таблицы 2
СБР-40СБМК-60СБМП-40СБМП-60
80
от 150 до 200
1920
±6
Рабочие условия эксплуатации - закрытые
отапливаемые помещения по виду УХЛ
по ГОСТ trial-69 со следующими
уточнениями:
- температура окружающего воздуха, ºС
- верхний предел относительной влажности
воздуха при +25 ºС, %
Частота вращения балансируемого колеса
при измерениях, мин
-1
Средняя наработка на отказ, ч, не менее
Погрешность измерений углового
положения компенсирующей массы в
диапазоне измерений от 0 до 360º, º
Радиальное и торцевое биение
контрольный роторов КС 009.000.00-01 СБ,
мм
Масса контрольных грузов
КС 009.010.00-01 СБ, г
Сервисные функции-
50±0,2
автоматический доворот
к месту установки груза
Примечания:
1
- комплектация Эконом
2
- комплектация Стандарт
3
- комплектация Люкс
4
- комплектация Light
Знак утверждения типа
наносится на табличку маркировки, на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 3.
Наименование характеристики
Таблица 3
СБМП-60
-
-
Станок
Вал резьбовой 40x3x180 с болтом
Переходник шестигранный
Монитор
Стойка монитора
Конус Ø43…70
Конус Ø62…82
Конус Ø78…114
Упаковка
Гайка с кольцом и чашкой
Шнур сетевой
Адаптер фланцевый
Кожух
Количество
СБР-40СБМК-60СБМП-40
1
1
1
- - 1
3
- - 1
3
1
1
1
1
1
1
1*
1
Лист № 5
Всего листов 6
Наименование характеристики
Скребок для снятия липких грузов
1
Кронциркуль
Винт М4 с шайбой
-
Винт М6
-
Палец пластмассовый
-
Винт самонарезной 6x25
-
Вторая линейка
Кабель DVI
-
Продолжение таблицы 3
СБМП-60
1
Комплект «Джип»
Клещи отжимные
Клещи для установки и снятия грузов
1
-
Калибр линеек
Калибр линейки
Удлинитель линейки
Количество
СБР-40СБМК-60СБМП-40
1* 1* 1*
1*
1* 1 1
2
-1*
1
3
- - --
1 1 -
- 1
1*11
1
-
-
-
1
4
Кольцо дистанционное
Болт М12x35 с шайбой
1
-
2
4
1* 1* 1*
1 1 1
- -
-
3
--
-
2
4
3
-
Винт М8x14
Комплект конусов малой конусности
-
-
3--
1*
1
-
4
2, 3
4
1
-
4
2, 3
4
---
-
1
4
-
1*
2
--
1
3
--1*
1*
2*
1
1*
Устройство подачи ленточных грузов
Контрольный ротор КС 009.000.00-01 СБ
Контрольные грузы КС 009.010.00-01 СБ
Руководство по эксплуатации
Методика поверки СБМП.000.01 МП
Примечания:
* - по заказу;
1
- комплектация Эконом
2
- комплектация Стандарт
3
- комплектация Люкс
4
- комплектация Light
Поверка
осуществляется по документу СБМП.000.01 МП «Станки балансировочные СБМП. Методика
поверки», согласованному ФГУП «СНИИМ» в марте 2004 г.
Основные средства поверки указаны в таблице 4.
Лист № 6
Всего листов 6
Наименование средства поверки
Таблица 4
Индикатор часового типа
Контрольный ротор КС 009.000.00-01 СБ
Контрольные грузы КС 009.010.00-01 СБ
Угломер маятниковый 3УРИ-М
НД или метрологические
и технические характеристики
ГОСТ 577-68
Торцевое и радиальное биение не более 0,5 мм
Масса (50±0,2) г
ТУ-2-034-666
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма или наклейки наносится
в руководство по эксплуатации или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к станкам
балансировочным моделей СБР-40, СБМК-60, СБМП-40, СБМП-60
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла»
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
СВТП.404492.002 ТУ «СтанкибалансировочныеСБМП-60/XT,СБМП-60/XTLite,
СБМП-60/3D, СБМП-60/3D Lite, СБМП-60, СБМП-40, СБМК-60, СБР-40, СБМП-200.
Технические условия»
Изготовитель
Общество с ограниченной ответственностью Научно-производственное объединение
«Компания СИВИК» (ООО НПО «Компания СИВИК»)
ИНН 5506057995
Адрес: 644076, г. Омск, пр. Космический, 109А
Тел./факс: (3812) 57-38-65, 57-33-67; E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарного предприятия «Сибирский государственный ордена Трудового Красного Знамени
научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Дмитрова, 4
Тел./факс: (383) 210-08-14, 210-13-60; E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-05 от 12.12.2005 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 38559-08 | Станки балансировочные | JOHN BEAN | Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия | 1 год | Перейти |
| 66133-16 | Стенды балансировочные под товарным знаком "BOXER" | S1750 KIT, S1750 S KIT, S1450 S, S1450 L, S1450 P, S1480 L, S1480 P, S1950 L, S1950 P | Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия | 1 год | Перейти |
| 57951-14 | Станки балансировочные | S810, S820, S830, S840, S850, S860 | Фирма "Giuliano Industrial S.p.A.", Италия | 1 год | Перейти |
| 19111-05 | Станки балансировочные | SICE S | Фирма "Sice S.p.A.", Италия | 1 год | Перейти |
| 16475-07 | Станки балансировочные | HOFMANN Geodyna | Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
