Номер госреестра:
1775-14
Наименование СИ:
Индикаторы часового типа специальные
Обозначение типа:
ИЧС
Производитель:
ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54341
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы часового типа специальные ИЧС
Назначение средства измерений
Индикаторы часового типа специальные ИЧС предназначены для измерений линейных раз-
меров прямым или относительным методами. Индикаторы применяются для настройки узлов
станков модели 3А 423, ХШ-132 и входят в комплектацию этих станков.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия индикатора основан на механическом преобразовании малых линейных
перемещений измерительного стержня в пропорциональное угловое перемещение стрелки от-
счетного устройства.
Индикатор состоит из цилиндрического корпуса со встроенным часовым механизмом; ци-
ферблата с круговой шкалой, установленного внутри ободка; двух втулок, расположенными в
диаметральной плоскости корпуса и служащих направляющими для измерительного стержня с
измерительным наконечником. Измерительный стержень передает измеряемое значение парамет-
ра через часовой механизм стрелке. Совмещение стрелки с любым делением шкалы циферблата
(настройка на нуль) производится посредством ободка.
Число модификаций индикаторов – 2 (1ИЧС, 2ИЧС).
Индикаторы отличаются друг от друга диапазоном измерений, ценой деления, нормируемой
погрешностью и наличием указателя числа оборотов. Индикатор 1ИЧС в станке 3А 423 применя-
ется с рычагом при соотношении плеч 1:10. Индикатор 2ИЧС оснащен указателями поля допуска.

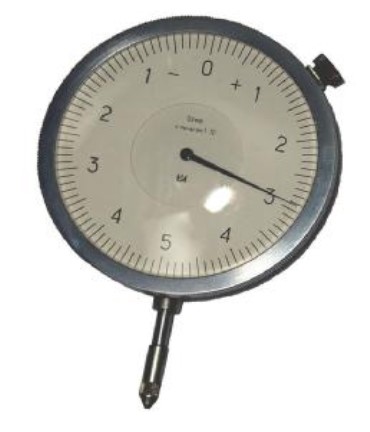

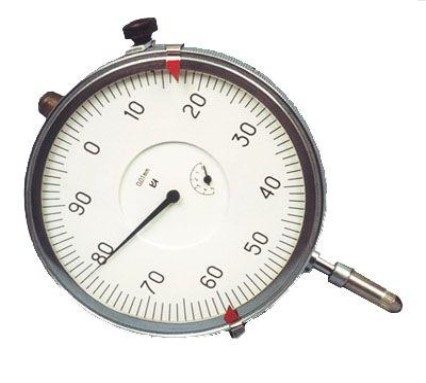

Индикатор 1ИЧСИндикатор 2ИЧС
Лист № 2
Всего листов 3
Метрологические и технические характеристики
от 0 до 5
0,01
0,003
0,003
1,5
0,6
88
´
30
´
130
Наименование параметраМодификация прибора
1ИЧС2ИЧС
Диапазон измерений индикатора
1)
, мм от минус 5 до плюс 5
2)
от минус 0,5 до плюс 0,5
Цена деления шкалы, мм 0,1
2)
0,01
Наибольшая разность погрешностей ин-
дикатора, мм:
- в пределах 0,1 мм на любом участке0,0060,006
диапазона измерений
- в пределах 1 мм на любом участке диа-—0,010
пазона измерений
- во всем диапазоне измерений индика-0,0100,015
тора
Размах показаний индикатора, мм,
не более
Вариация показаний индикатора, мм,
не более
Наибольшее измерительное усилие при
прямом ходе, Н
Колебание измерительного усилия при
прямом или обратном ходе, Н, не более
Колебание измерительного усилия при
изменении направления движения изме-0,5
рительного стержня, Н, не более
Габаритные размеры индикатора
(длина
´
ширина
´
высота), мм, не более
Масса, кг, не более0,35
Средний срок службы, лет, не менее 5
Условия эксплуатации:
- температура окружающего воздуха,
°
С
от плюс 5 до плюс 35
- относительная влажность воздуха, %,
не более
80
1)
Диапазон измерений индикатора 1ИЧС может находиться на любом из пяти оборотов стрелки.
2)
С учетом передаточного отношения рычага 1:10.
Знак утверждения типа
Знак утверждения типа наносится на шкалу индикатора методом офсетной печати и на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят: индикатор, футляр, руководство по эксплуатации.
Поверка
осуществляется по разделу 5 документа ИЧС.000 РЭ «Индикатор часового типа специальный
ИЧС. Руководство по эксплуатации», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в декабре
2013 г.
Перечень эталонов, применяемых при поверке: приспособление с микрометрической го-
ловкой МГ Н25-1 ГОСТ 6507-90.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
ИЧС.000 РЭ «Индикатор часового типа специальный ИЧС. Руководство по эксплуата-
ции».
Нормативные и технические документы, устанавливающие требования к индикаторам
часового типа специальным ИЧС
ТУ 3942-010-60632410-2013 «Индикаторы часового типа специальные ИЧС. Техни-
ческие условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-9
– 50 м и длин волн в диапазоне 0,2 – 50 мкм».
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
Индикаторы часового типа специальные ИЧС применяются вне сферы государственного
регулирования обеспечения единства измерений.
Изготовитель
Общество с ограниченной ответственностью «Кировский завод «Красный инструментальщик»
(ООО «Крин»).
Адрес: Россия, 610000, г. Киров, ул. Карла Маркса, 18.
Телефон: (8332) 69-59-23; 64-33-18. Факс: (8332) 64-57-54. E-mail:
.
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Кировский ЦСМ».
Адрес: Россия, 610035, г. Киров, ул. Попова, 9.
Телефон: (8332) 36-84-62; 36-84-19. Факс: (8332) 36-84-78. E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Кировский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30012-10 от 20.09.2010 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» __________________2014 г.
