Номер госреестра:
17679-12
Наименование СИ:
Газоанализаторы инфракрасные
Обозначение типа:
ПГА
Производитель:
ЗАО "НПП "Электронстандарт", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47649
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы инфракрасные ПГА
Назначение средства измерений
Газоанализаторы инфракрасные ПГА предназначены для измерения объемной доли
метана, пропана, диоксида углерода, кислорода, водорода и массовой концентрации оксида
углерода, сероводорода, диоксида серы, диоксида азота, аммиака, метана и предельных угле-
водородов (С
2
– С
10
) в воздухе рабочей зоны.
Описание средства измерений
Газоанализаторы инфракрасные ПГА (далее – газоанализаторы) представляют собой
портативные приборы непрерывного действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли метана, пропана, диоксида углерода и
массовой концентрации метана и предельных углеводородов – инфракрасный, основанный
на селективном поглощении молекулами определяемых компонентов электромагнитного из-
лучения и измерении интенсивности инфракрасного излучения после прохождения им через
кювету, содержащую анализируемую среду;
- по измерительным каналам объемной доли водорода, кислорода и массовой концен-
трации оксида углерода, сероводорода, диоксида серы, диоксида азота и аммиака - электро-
химический, основанный на измерении электрического тока, вырабатываемого электрохими-
ческой ячейкой в результате химической реакции с участием молекул определяемого компо-
нента.
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе.
На корпусе размещены: электрохимический датчик, клавиши управления, жидкокристалли-
ческий дисплей, разъем питания, входной и выходной штуцеры забора пробы и индикатор
световой сигнализации. В корпусе расположены печатные платы с элементами электриче-
ской схемы, инфракрасные датчики и аккумуляторный блок. Предусмотрена возможность
установки двух инфракрасных (каналы № 1 и № 2) и одного электрохимического датчика.
Способ отбора пробы:
- электрохимический датчик – диффузионный или принудительный (при помощи
съемной калибровочной камеры);
- инфракрасные датчики – принудительный за счет избыточного давления в точке от-
бора пробы или от внешнего побудителя расхода.
Кроме того, отбор пробы может осуществляться от встроенного микрокомпрессора.
Газоанализаторы обеспечивают срабатывание сигнализации о превышении установ-
ленных пороговых значений:
- звуковым сигналом;
- светодиодным индикатором (красный светодиод).
Газоанализаторы выпускаются в 96 исполнениях, обозначаемых ПГА-ХХ, где ХХ –
номер исполнения в соответствии с таблицей 1.
Лист № 2
всего листов 6
Таблица 1
1) Σ(C
2
-C
10
) – датчик измерительного канала массовой концентрации предельных углеводо-
родов (C
2
-C
10
) в воздухе рабочей зоны;
Электрохимические датчики
Канал № 3
O
2
COH
2
SSO
2
NO
2
NH
3
H
2
7131925313743
8142026323844
9152127333945
10162228344046
111172329354147
12182430364248
55616773798591
56626874808692
57636975818793
58647076828894
59657177838995
60667278849096
Инфракрасные
датчики
Канал Канал
№ 1 № 2
-
CH
4
CO
2
1
CH
4
C
3
H
8
2
C
3
H
8
CO
2
3
CH
4
-4
C
3
H
8
-5
CO
2
-6
∑(C
2
--49
C
10
)
CH
4
-50
(ПДК)
∑(C
2
-CH
4
51
C
10
)
∑(C
2
-CO
2
52
C
10
)
CH
4
CH
4
53
(ПДК)
CH
4
CO
2
54
(ПДК)
Примечания:
2) CH
4
(ПДК) – датчик измерительного канала массовой концентрации метана в воздухе ра-
бочей зоны.
Степень защиты корпуса газоанализаторов от доступа к опасным частям и от попада-
ния внешних твердых предметов и воды IP54 по ГОСТ 14254-96.
Газоанализаторы выполнены во взрывозащищенном исполнении, с видом взрывоза-
щиты “специальный” по ГОСТ Р 51330.0-99 и "искробезопасная электрическая цепь уровня
"ia" по ГОСТ Р 51330.10-99 и имеют маркировку взрывозащиты 0ExiasIICT4 X.
Внешний вид газоанализаторов приведен на рисунке 1.
Лист № 3
всего листов 6

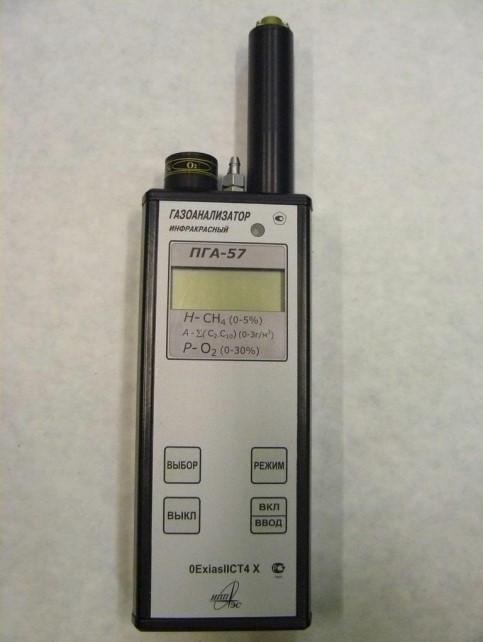

Рисунок 1 – Газоанализатор инфракрасный ПГА исполнения ПГА-57
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изгото-
вителем специально для решения задач измерения объемной доли или массовой концентра-
ции определяемых компонентов в воздухе рабочей зоны.
Программное обеспечение газоанализатора идентифицируется при включении газо-
анализатора путем вывода на дисплей номера версии.
Программное обеспечение выполняет следующие функции:
- обработку измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение калибровки газоанализаторов;
- срабатывание сигнализации при превышении установленных пороговых значений.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Номер вер-
сии про-
граммного
обеспечения
9.5.2
Наименование
программного
Идентификацион-
ное наименование
обеспечения
программного обес-
печения
Цифровой идентифи-Алгоритм вы-
катор программного числения цифро-
обеспечения (контроль- вого идентифика-
ная сумма исполняемо- тора программно-
го кода)го обеспечения
Исходный
текст про-
граммы дляpga.asm
измеритель-
ного блока
9EBC97A0CRC-32
Лист № 4
всего листов 6
Влияние встроенного программного обеспечения учтено при нормировании метроло-
гических характеристик газоанализаторов. Уровень защиты встроенного программного обес-
печения газоанализаторов от преднамеренных или непреднамеренных изменений - "А" по МИ
3286-2010.
Метрологические и технические характеристики
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов в зависимости от определяемого компонента приведены в таблицах 3 и 4.
Таблица 3
ОпределяемыйДиапазон измере-Пределы допускаемой основной погрешности
компонент ний объемной доли
определяемого
абсолютной, объемная доляприведенной, %
компонента, %
определяемого компонента, %
Метан (СН
4
) От 0 до 5 - ± 4
Пропан (С
3
Н
8
) От 0 до 2 - ± 5
Диоксид углерода (СО
2
) От 0 до 2 - ± 5
Кислород (О
2
) От 0 до 30 - ± 5
Водород (Н
2
)От 0 до 5± (0,2 + 0,04 С
х
)-
Примечание - С
х
– объемная доля определяемого компонента на входе газоанализатора, %
Таблица 4
ОпределяемыйДиапазон измеренийПределы допускаемой основной по-
компонент массовой грешности
концентрации
абсолютнойотносительной
определяемого
компонента
Оксид углерода (СО)От 0 до 20 мг/м
3
± 5 мг/м
3
-
Свыше 20 до 120 мг/м
3
- 25 %
Сероводород (H
2
S)От 0 до 10 мг/м
3
± 2,5 мг/м
3
-
Свыше 10 до 45 мг/м
3
-25 %
Диоксид серы (SO
2
)От 0 до 10 мг/м
3
± 2,5 мг/м
3
-
Свыше 10 до 50 мг/м
3
-25 %
Диоксид азота (NO
2
)От 0 до 2 мг/м
3
± 0,5 мг/м
3
-
Свыше 2 до 20 мг/м
3
-25 %
Аммиак (NH
3
)От 0 до 20 мг/м
3
± 5 мг/м
3
-
Свыше 20 до 70 мг/м
3
-25 %
∑(C
2
-C
10
)От 0 до 3 г/м
3
± (0,03 + 0,15 С
х
) г/м
3
-
Метан (СН
4
) (ПДК)От 0 до 7 г/м
3
± (0,07 + 0,05 С
х
) г/м
3
-
Примечания:
1) С
х
– массовая концентрация определяемого компонента на входе газоанализатора, г/м
3
;
2) Σ(C
2
-C
10
) – суммарное содержание предельных углеводородов: этан (С
2
Н
6
), пропан (С
3
Н
8
),
бутан (С
4
Н
10
), пентан (С
5
Н
12
), гексан (С
6
Н
14
), гептан (С
7
Н
16
), октан (С
8
Н
18
), нонан (С
9
Н
20
),
декан (С
10
Н
22
);
3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу
Σ(C
2
-C
10
) по поверочному компоненту (пропану C
3
H
8
) равны ±(0,03 + 0,1 С
х
) г/м
3
.
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой ос-новной
погрешности 0,5 5)
Пределы допускаемой дополнительной погрешности от влияния изменения темпе-ратуры
окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С
Лист № 5
всего листов 6
от температуры определения основной погрешности, в долях от пределов допускаемой ос-
новной погрешности 0,3
6) Время прогрева, мин, не более
- для измерительных каналов ∑(C
2
-C
10
) и метан (ПДК) 10
- для всех остальных измерительных каналов 3
7) Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от
пределов допускаемой основной погрешности0,5
8) Предел допускаемого времени установления показаний газоанализатора Т
0,9Д
, с:
- для оптических датчиков30
- для электрохимических датчиков60
9) Напряжение питания постоянного тока (от аккумуляторной батареи), В 3,6
10) Потребляемая мощность, В·А, не более 0,2
11) Время непрерывной работы газоанализатора от одной полной зарядки аккумуля-
торной батареи, часов, не менее16
12) Габаритные размеры газоанализатора, мм, не более
- длина 83
- ширина 33
- высота 270
13) Масса газоанализатора, кг, не более 0,8
14) Средняя наработка на отказ, ч, 10000
15) Средний срок службы, лет 10
Условия эксплуатации:
- диапазон температуры окружающей среды,
°
С
- диапазон относительной влажности воздуха при температуре 35
°
С, %
- диапазон атмосферного давления, кПа
от минус 30 до 35
от 25 до 95
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится:
- типографским способом на титульный лист паспорта ЯВША.413311.000 ПС;
- фотохимическим способом на табличку, расположенную на корпусе газоанализато-
ра.
Комплектность средства измерений
Комплект поставки газоанализатора приведен в таблице 5.
ЯВША.413311.000
Газоанализаторинфракрас-
ный ПГА
ЯВША.061279.006
Таблица 5
Обозначение
Наименование
ЯВША.413311.000 ПС
МП 242-1356-2012
ЯВША.061279.006
Кол. Примечание
Обозначение газоанали-
1 шт.затора в соответствии с
таблицей 1
1 экз.
1 экз
1 шт.
1 шт.По специальному заказу
ЯВША.301261.024
ЯВША.064713.003
ЯВША.741311.001
Паспорт
Методика поверки
Источник питания
Устройство забора газовой
пробы (УЗГП-3)
Чехол
Калибровочная камера
Встроенный компрессор
Фильтр пылевой
1 шт.
1 шт.
1 шт.По специальному заказу
1 шт.
Лист № 6
всего листов 6
Поверка
осуществляется по документу МП 242-1356-2012 «Газоанализаторы инфракрасные ПГА.
Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им.
Д.И.Менделеева» 21 мая 2012 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) – воздух марки Б по ТУ 6-21-5-82 в баллонах под давлени-
ем;
- стандартные образцы газовых смесей состава метан - азот (ГСО № 9750-2011), метан - воз-
дух (ГСО №№ 3904-87, 4272-88), пропан – азот (ГСО №№ 9142-2008, 5324-90, 9780-2011),
диоксид углерода - воздух (ГСО №№ 3791-87, 3794-87), кислород – азот (ГСО № 3728-87),
водород – азот (ГСО №№ 3915-87, 3921-87), оксид углерода – воздух (ГСО №№ 3842-87,
3844-87, 3847-87), сероводород – азот (ГСО №№ 8368-2003, 8369-2003), диоксид серы – азот
(ГСО № 8372-2003), диоксид азота – азот (ГСО № 8370-2003), аммиак – азот (ГСО № 9160-
2008) по ТУ 6-16-2956-92 в баллонах под давлением.
Сведения о методиках (методах) измерений
приведены в документе ЯВША.413311.000 ПС «Газоанализатор инфракрасный ПГА. Пас-
порт», 2012 г.
Нормативные и технические документы, устанавливающие требования к инфракрас-
ным ПГА
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техниче-
ские условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процес-
сов. Общие технические условия.
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
4 ЯВША. 413311.000 ТУ Газоанализаторы инфракрасные ПГА. Технические условия..
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
ЗАО "НПП "Электронстандарт", Санкт-Петербург
Адрес: 196084, Санкт-Петербург, ул. Цветочная, д. 25, к.3, тел: (812) 676-28-81,
факс: (812) 676-28-86, e-mail:
,
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14 e-mail:
,
, регистрационный номер
30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«____»____________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66595-17 | Газоанализаторы | АГ0012 | Фирма "OU FRANSERMAX" / ПО "ФРАНСЕРМАХ", Эстония | 1 год | Перейти |
| 37944-14 | Газоанализаторы стационарные | CO12M | Фирма "Environnement S.A.", Франция | 1 год | Перейти |
| 5892-77 | Пирометры оптические инфракрасные | ПОИ-76 | Завод "Прибор", Украина, г.Харьков | Нет данных | Перейти |
| 58818-14 | Газоанализаторы | Serinus 30/CO2 | Фирма "Ecotech Pty Ltd.", Австралия | 1 год | Перейти |
| 79162-20 | Пирометры инфракрасные тепловизионные | FLIR серии TG мод. TG267, TG275, TG297 | Фирма "FLIR Systems AB", Швеция; Завод-изготовитель Фирма "Qisda Corporation", Тайвань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
