Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50999

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ультразвуковые Prosonic M, Prosonic S

Назначение средства измерений

Уровнемеры ультразвуковые Prosonic M, Prosonic S (далее уровнемеры) предназначе-

ны для непрерывного измерения уровня жидкостей, пульп и сыпучих продуктов.

Описание средства измерений

В зависимости от конструктивного исполнения датчика и электронного преобразова-

теля выпускаются различные модели уровнемеров.

Уровнемеры ультразвуковые Prosonic S состоят из первичного (FDUxx) и электронно-

го (FMU9x) преобразователей в раздельном исполнении. Первичный преобразователь мон-

тируется над поверхностью измеряемой среды. Электронные преобразователи в зависимости

от исполнения рассчитаны для подключения одного или нескольких датчиков и формирова-

ния выходных сигналов. Электронные преобразователи могут иметь вход для подключения

внешнего датчика температуры.

Уровнемеры ультразвуковые Prosonic M состоят из первичного и электронного преоб-

разователей в компактном исполнении. Уровнемер монтируется над поверхностью измеряе-

мой среды. Настройка уровнемера осуществляется на месте монтажа.

Измерительная информация может передаваться в виде аналогового и/или цифрового

сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер,

выносное устройство индикации и регистрации и/или может быть считана с дисплея уровне-

мера. Кроме того, уровнемеры ультразвуковые Prosonic M могут настраиваться через цифро-

вой интерфейс.

Принцип измерений основан на определении времени прохождения ультразвукового

сигнала от первичного преобразователя (датчика) уровнемера к поверхности измеряемой сре-

ды и обратно. С учетом значения скорости распространения ультразвукового сигнала и дан-

ных настройки уровнемер измеряет дистанцию от первичного преобразователя до поверхно-

сти продукта и рассчитывает значение уровня.

Уровнемеры ультразвуковые Prosonic M, Prosonic S также предназначены для непре-

рывного измерения расхода жидкостей в открытых каналах различного профиля и в безна-

порных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.

Уровнемеры ультразвуковые Prosonic S, укомплектованные двумя или более первич-

ными преобразователями, также предназначены для непрерывного измерения суммы, разно-

сти и/или среднего арифметического значений двух или более уровней.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

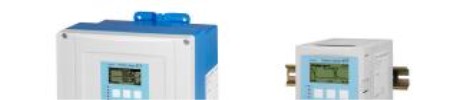

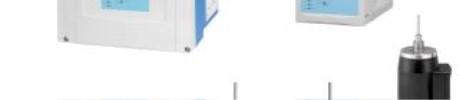

Внешний вид уровнемеров приведен на рисунке 1.

Уровнемеры Prosonic S FDU9x

Лист № 2

Всего листов 8

Уровнемеры Prosonic M FMU4х

Рис. 1. Внешний вид уровнемеров.

Конструкция приборов не позволяет проникнуть к счетному механизму и к месту ре-

гулирования внутренних настроек уровнемера без специального кода доступа через меню.

Кроме того предусмотрена блокировка клавиатуры одновременным нажатием опреде-

ленной комбинации клавиш, с помощью которой блокируется доступ ко всем операциям в

меню прибора.

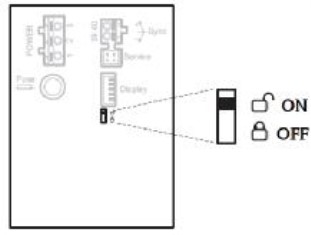

В уровнемерах конструктивно предусмотрено наличие переключателя "SWITCH", рас-

положенного внутри корпуса (рис. 2), который может иметь два состояния: "Off" ("Выклю-

чен") или "On" ("Включен").

Для применения уровнемера в учетно-расчетных операциях переключатель "SWITCH"

может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса

электронного преобразователя пломбами надзорного органа (рис. 3).

При использовании любого варианта защиты от несанкционированного доступа к на-

стройкам на дисплее прибора появляется значок.

Рис. 2. Переключатель "SWITCH".Рис. 3. Trial пломбированиякорпуса уровнемера.

Программное обеспечение

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Soft-

ware. Обработка результатов измерений и вычислений (метрологически значимая часть ПО)

проводится по специальным расчетным соотношениям, сохраняемых во встроенной про-

грамме (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен

(проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя

при его включении. Идентификационные номера Firmware отображаются как неактивные, не

подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X – идентификационный номер Firmware;

Y – идентификационный номер текущей версии Software (00 до 99) – характеризую-

щий функциональность преобразователя (различные протоколы цифровой коммуникации, а

также совместимость с сервисными программами);

Наименованиепро-

граммного обеспече-

ния

Идентификационное наимено-

вание программного обеспе-

чения

Номер вер-

сии (иден-

тификаци-

онный

номер) про-

граммного

обеспече-

ния

Алгоритм

вычисления

цифрового

идентифи-

катора

программ-

ного обес-

печения

для Prosonic M FMU4x:

FMU4x

для 2-проводных исполнений с

HART:

FMU4x_HA2W_

FLSH_----_V01.04.00-1186.sda

не ниже

V01.04.zz

не отобра-

жается

CRC

CCITT 16

для исполнений с HART:

FMU90-_HA4W_FLSH_

----_020103-2118ME1.sda

FMU95-_DP--_FLSH_

----_010103-2122ME1.sda

не ниже

V02.01.zz

не отобра-

жается

CRC

CCITT 16

Лист № 3

Всего листов 8

Z – служебный

идентификационный номер (например, для

усовершенствования или

устранения неточностей (bugs tracing)) – не влияет на функциональность и метрологические

характеристики уровнемера.

Идентификационныеданныепрограммногообеспечениясистемыпредставленывтаблице 1.

Таблица 1

Цифровой

идентифика-

тор про-

граммного

обеспечения

(контрольная

сумма ис-

полняемого

кода)

для исполнений с Profibus-PA:

FMU4x_PA--_FLSH_

Hint_V01.04.00-1186.sda

для Prosonic S FDUxx с

электронным преобра-

зователем FMU90:

FMU90

для Prosonic S FDUxx с

электронным преобра-

зователем FMU95:

FMU95

для 4-проводных исполнений с

HART:

FMU4x_HA2W_

FLSH_----_V01.04.00-1186.sda

для исполнений с Profibus-DP:

FMU90-_DP--_FLSH_

----_020103-2120ME1.sda

Программное обеспечение уровнемера от непреднамеренных и преднамеренных

изменений имеет уровень защиты "С" согласно МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и

технические характеристики уровнемеров приведены в таблицах

2, 3, 4.

Лист № 4

Всего листов 8

Уровнемеры компактного исполнения

от 0,07 до 0,3 (от 0,7 до 3)

от 0,07 до 0,25 (от 0,7 до 2,5)

от

40 до +80 (от -20 до +60 - с ЖК дисплеем)

Электропитание

от

40 до +80

Габаритные размеры корпуса.

Длина х ширина х высота, мм

FMU40

FMU41

FMU42

FMU43

Таблица 2

FMU44

от 0,25 до 5

от 0,25 до 2

от 0,35 до 8

от 0,35 до 3.5

от 0,6 до 15

от 0,6 до 7

от 0,5 до 20

от 0,5 до 10

Prosonic M

Модель уровнемера

Диапазон измерений, м

жидкости и пульпы

сыпучие продукты

Рабочая температура,

от 0,4 до 10

от 0,4 до 5

от -40 до +80

Рабочее давление, МПа (бар)

абс.

Пределы допускаемой по-

грешности измерений уровня

2 мм – для диапазона < 1 м

0,2 % от измеренного значения для диапазона ≥1 м

4 мм – для диапазона < 2 м

0,2 % от измеренного значения для диапазона ≥ 2м

Количество разрядов индика-

тора

Температура окружающего

воздуха,

Выходной сигнал:

0/4...20 мА, HART, Profibus-PA, Foundation Fieldbus, другие варианты - по спец. заказу

по сигнальной цепи; 10,5...32 B пост. тока; 90...253 В пер. тока частота 50/60

1Гц;

другие варианты - по спец заказу

Температура транспортирова-

ния и хранения,

Для корпуса F12

172 х 143 х 248

Масса, не более, кг

Для корпуса F12

172 х 143 х 300

Для корпуса T12

162 х 143 х 310

Для корпуса F12

172 х 143х 260

Для корпуса T12

162 х 143х 272

3,5

Для корпуса F12

172 х 143х 295

Для корпуса T12

162 х 143х 307

4,5

Лист № 5

Всего листов 8

Уровнемеры раздельного исполнения

Рабочая температура,

Prosonic S (электронный преобразователь – см. таблицу 4)Таблица 3

Первичный преобразователь FDU91(F)FDU92 FDU93 FDU95-х1ххх FDU95-х2ххх FDU96

Prosonic S

Диапазон измерений, м

жидкости и пульпы

сыпучие продукты

от 0,3 до 10

от 0,3 до 5

от 0,4 до 20

от 0,4 до 10

от 0,6 до 25

от 0,6 до 15

от 0,7 до 45

от 0,9 до 45

от 1,6 до 70

для FDU91

от

40 до +80

для FDU91F

от

40 до +105

от

40 до +95от

40 до +80от

40 до +150

Рабочее давление, МПа (бар)

абс.

от 0,07 до 0,4

(от 0,7 до 4,0)

от 0,07 до 0,4

(от 0,7 до 4,0)

от 0,07 до 0,3

(от 0,7 до 3,0)

от 0,07 до 0,15

(от 0,7 до 1,5)

от 0,07 до 0,15

(от 0,7 до 1,5)

от 0,07 до 0,3

(от 0,7 до 3,0)

Электропитаниеот электронного преобразователя

Температура транспортиро-

вания и хранения,

для FDU91

от

40 до +80

для FDU91F

от

40 до +105

от

40 до +95от

40 до +80от

40 до +150

Trial, не более, кг22,5356,0

Лист № 6

Всего листов 8

Электронные преобразователи

от

40 до +60

Таблица 4

FMU90FMU95

FDU9x

Электронный преобразователь

Первичный преобразователь

Количество подключаемых первич-

ных преобразователей

от 1 до 2от 1 до 10

Пределы допускаемой погрешности

измерений уровня

Количество разрядов индикатора

2 мм – для диапазона < 1 м

0,2 % от измеренного значения для диапазона ≥1 м

Температура окружающего воздуха,

от

40 до +60

(от -20 до +60 - с ЖК дисплеем)

Выходной сигнал: 0/4...20 мА, HART, Profi-

bus-DP, другие варианты -

по спец. заказу

Profibus-DP, другие вари-

анты - по спец. заказу

Электропитание, В

Пер. ток: 90...253 частота 50/60

1Гц

Пост. ток: 10,5...32

Температуратранспортированияи

хранения,

Масса, не более, кг2

Комплектность средства измерений

52014xxx, 919790-xxxx

919791-xxxx

919792-хххх, 942669-xxxx, 71093130,

52024478, 52013874, 942666-000

52024477, 942046-0000, 543199-0001

52025686

71091216

7102774х, 52026736

919215-9000

52027441

919789-xxxx, 942837-9000, 71094020

919999-9000

71125400, 51006326

942663-0000

52013873

51516983, 71007843, 50101787,

52027716, 52013396, 52027715,

52018564, 52027505, 50095566

51009882

В соответствии с

заказом

Кол-во

№Наименование

1. Уровнемер

Обозначение

Prosonic M FMU4x

(Prosonic S FDU9x)

Примечание

В соответствии с

заказом

2. Вспомогательные при-

надлежности:

– монтажная консоль;

– монтажная стойка;

– монтажный крон-

штейн;

– козырек защитный;

– защитная крышка;

– труба защитная;

– кабель;

– держатель датчика

шарнирный;

– электронный модуль

выносного дисплея;

– фланцы;

– датчик температуры

FMT131;

– устройство защиты от

перенапряжения;

– съемный ЖК-дисплей;

– выносной блок управле-

ния с дисплеем FHX40;

– периферийные устрой-

ства FXAxxx и комплек-

тующие к ним

– источник питания сис-

темы RNB130;

Лист № 7

Всего листов 8

Примечание

№НаименованиеОбозначениеКол-во

Компакт-диск с сервис-

4. ной программой Field-1

Care

5. Руководство по эксплуа-

тации

Для соответст-

вующего испол-

нения уровнеме-

ра

6. Паспорт 1

7. Методика поверки 1

Знак утверждения типа

наносится на корпус уровнемера и/или руководство по эксплуатации и паспорт уров-

немера.

Поверка

осуществляется по документу МП 17670-08"ГСИ. Уровнемеры ультразвуковые

Prosonic. Методика поверки", утвержденной ГЦИ СИ ФГУП «ВНИИМС» в марте 2008 г.

Основное поверочное оборудование:

рулетка измерительная металлическая 2-го класса точности ГОСТ 7502-98;

миллиамперметр постоянного тока для измерения в диапазоне 0/4...20 мА с относи-

тельной погрешностью измерений не более

0,05 %;

термометр лабораторный с ценой деления 0,1

С по ТУ 25-2021.003-88.

Нормативные и технические документы, устанавливающие требования к уровнемерам

ультразвуковым Prosonic M, Prosonic S

1.ГОСТ

Р 52931-2008 "Приборы контроля

и регулирования технологических про-

цессов. Общие технические условия".

2.ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материа-

лов. Общие технические требования и методы испытаний".

3.Техническая документация фирмы.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- выполнение торговых и товарообменных операций.

Изготовитель

Фирма Endress+Hauser GmbH+Co.KG, Германия.

Адрес: Haupstrasse 1, D-79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

e-mail:

info@pcm.endress.com

Лист № 8

Всего листов 8

Представитель изготовителя в РФ

ООО "Эндресс+Хаузер"

117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.

Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55

e-mail:

info@ru.endress.com

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

Тел.: +7(495) 437-57-77, факс: +7(495) 437-56-66.

e-mail:

office@vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п."___" ___________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
23451-13	Счетчики воды ультразвуковые	ИРВИКОН СВ-200	ООО "ИРВИС", г.Москва	4 года	Перейти
31886-06	Дефектоскопы ультразвуковые	USC-100	Фирма "ScanMaster Systems (IRT), Ltd.", Израиль	1 год	Перейти
19000-99	Уровнемеры ультразвуковые	Multiranger Plus	Фирма "Milltronics", Канада, Великобритания	2 года	Перейти
43521-09	Уровнемеры ультразвуковые	ULM-53N-02, ULM-53N-06, ULM-53N-10, ULM-53N-20, ULM-55N-02, ULM-55N-06, ULM-55N-10, ULM-55Xi-02, ULM-55Xi-06	Фирма "Dinel s.r.o.", Чехия	1 год	Перейти
18520-99	Дефектоскопы ультразвуковые	УД-21Р	ЗАО "НПП Политест", г.Химки	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуУровнемеры ультразвуковые Prosonic M, Prosonic SГРСИ 17670-13

Заказать поверку
Уровнемеры ультразвуковые Prosonic M, Prosonic S
ГРСИ 17670-13
