Номер госреестра:
17644-08
Наименование СИ:
Счетчики газа роторные
Обозначение типа:
G4РЛ (G6РЛ)
Производитель:
ГП "Новатор", Украина, г.Хмельницкий
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51135
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа роторные G4РЛ (G6РЛ)
Назначение средства измерений
Счетчики газа роторные G4РЛ (G6РЛ) (далее – счетчики) предназначены для
измерения объема природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного
газа по ГОСТ 20448-90 при проведении коммерческого учета на объектах газопотребления.
Основными потребителями
счетчиков являются
граждане – индивидуальные
потребители
природного газа, коммунально – бытовые и другие предприятия и организации.
Описание средства измерений
Объемное измерение газа счетчиками осуществляется вследствие вращения двух
роторов, которое происходит за счет разности давлений на входе и выходе измерителя.
Измеряемый объем газа в счетчике определяется пространством между внутренней стенкой
корпуса измерителя и поверхностью роторов. За один полный оборот роторов происходит
четырехкратное заполнение измерительных камер и вытеснение из них газа. Каждый оборот
вала ротора соответствует строго определенному объему газа, протекающего через счетчик.
Счетчики состоят из двух основных узлов, изготовленных в одном корпусе:
измерителя и счетного механизма. Измеритель состоит из корпуса и двух расположенных в
нем роторов восьмиобразной формы, которые расположены во взаимно перпендикулярном
положении и вращаются в противоположных направлениях. Ось одного из роторов
соединена с редуктором счетного механизма, передаточное отношение которого подобрано
так,что отсчет измеряемого объема газа осуществляется непосредственно в метрах
кубических.

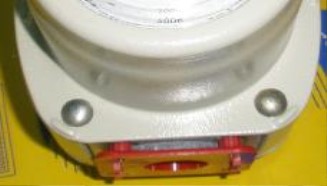

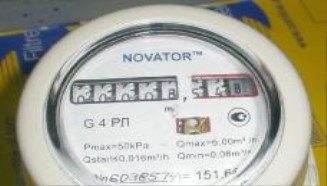

Фотографии общего вида
Лист № 2
Всего листов 3

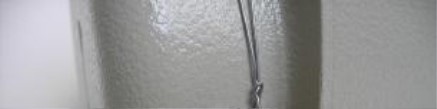

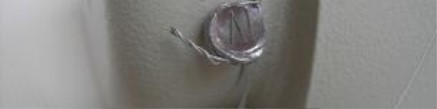

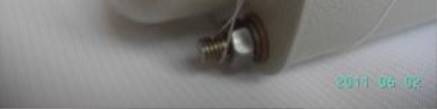

Фотография мест пломбировки
± 3
± 2
-6 …+3
± 3
Метрологические и технические характеристики
Диаметр условного прохода, мм
Максимальный расход Qmax
,
м
3
/ч
Номинальный расход Q n
,,
м
3
/ч
Минимальный расход Q min, м
3
/ч
Порог чувствительности м
3
/ч
G4РЛ G6РЛ
20
6,0 10,0
4,0 6,0
0,06 0,08
0,016
Пределы допускаемой относительной
погрешности измерений при выпуске из
производства, %
Qmin≤ Q < 2Qmin
2Qmin ≤ Q ≤ Qmax
Пределы допускаемой относительной
погрешности измерений в процессе
эксплуатации, %
Qmin ≤Q < 0,1Qmax
0,1Qmax≤ Q ≤Qmax
Максимальное рабочее давление, кПа
Диапазон температур измеряемой среды, ºС
Диапазон температур окружающей среды, ºС
Емкость счетного механизма, м
3
Цена деления младшего разряда, м
3
Средний срок службы, не менее, лет
Масса, не более, кг
Габаритные размеры, не более, мм
50
-25…+50
-25…+50
99999,999
0,0002
20
2,3
145х100х100
Знак утверждения типа
наносится на шкалу счетного устройства счетчика, на титульный лист паспорта и
руководства по эксплуатации.
Лист № 3
Всего листов 3
Комплектность средства измерений
Наименование
Количество
Примечание
По заказу
1. Счетчик газа роторный G4 РЛ или G6 РЛ
2. Комплект монтажных частей
3.Паспорт
4. Руководство по эксплуатации
5. Методика поверки
6. Упаковка
1
1
1
1
1
1
Поверка
осуществляется по документу 562.М.Т2.784.000 Д1 «Счетчики газа роторные РЛ. Методика
поверки», согласованному Ивано-Франковским ЦСМС в 1996 г.
Основные средства поверки:
-компьютеризированая установка с рабочими эталонами объёма газа или рабочий эталон
объема газа колокольного типа: диапазон измерений объёмных расходов от 0,06 до 10,
м
3
/час, границы допустимой основной относительной погрешности ± 0,5%.
Сведения о методиках (методах) измерений
изложены в документе 562.М.Т.407273.003РЭ «Счетчики газа роторные G4РЛ (G6РЛ).
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам
газа роторным G4РЛ (G6РЛ)
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
2.ТУ У 13648866.005-97
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение государственных учетных операций
Изготовитель
Государственное предприятие «Новатор», (ГП «Новатор»),
ул. Тернопольская 17, г. Хмельницкий, Украина, 29016,
Тел: (+380-3822) 2-10-74
Факс (+380-382) 78-80-13
Е-mail:
.
Испытательный центр
ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д 46,
тел. +7 495 437-55-77, факс. +7 495 437-56-66, e-mail: office@vniims
Аттестат аккредитации №trial-08
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» _________2013 г.
