Номер госреестра:
17636-17
Наименование СИ:
Датчики давления
Обозначение типа:
МИДА-13П
Производитель:
ЗАО "Микроэлектронные датчики и устройства" (МИДАУС), г.Ульяновск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.01.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64988
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления МИДА-13П
Назначение средства измерений
Датчики давления МИДА-13П (в дальнейшем - датчики) предназначены для
непрерывного измерения и преобразования избыточного давления (ДИ), абсолютного давления
(ДА) жидкостей и газов, разрежения (ДВ) и избыточного давления - разрежения (ДИВ) газов,
неагрессивных к материалам контактирующих деталей, в унифицированные сигналы
постоянного тока или напряжения постоянного тока в системах контроля и управления
давлением, в том числе взрывоопасных производств.
Описание средства измерений
Основнымифункциональнымиэлементамидатчиковявляютсяпервичный
тензопреобразователь, воспринимающий измеряемое давление и преобразующий его в
электрический выходной сигнал разбаланса тензометрического моста, а также электронный
преобразователь, питающий тензомост и преобразующий выходной сигнал тензомоста в
унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.
Тензопреобразователь и электронный блок конструктивно размещены в едином
неразборном корпусе.
Измеряемое давление через штуцер подается в рабочую полость и воздействует на
металлическую мембрану (либо непосредственно на мембрану - в датчиках с открытой
мембраной), на внешней поверхности которой жестко закреплен полупроводниковый
чувствительный элемент. Он представляет собой монокристаллическую сапфировую подложку,
на поверхности которой методом фотолитографии сформированы гетероэпитаксиальные
кремниевые тензорезисторы (структура «кремний на сапфире» - КНС), соединенные в
тензочувствительную мостовую схему. Выводы от схемы соединены с коллектором, имеющим
жесткие контакты.
В кожухе, герметично соединенном с тензопреобразователем и узлом электрического
подключения датчика, находятся электронный преобразователь, смонтированный на печатной
плате, которая закреплена на основании.
В датчиках моделей МИДА-13П-КН может производиться перенастройка диапазонов
измерения и (или) смещение нижнего и верхнего пределов измерения.
Взрывозащищенные датчики моделей МИДА-13П-Ex и МИДА-13П-Вн предназначены
для эксплуатации во взрывоопасных зонах согласно ПУЭ, глава 7.3, ПТЭ и ПТБ, глава Э3.2 и
другим нормативным документам, регламентирующим применение электрооборудования во
взрывоопасных зонах.
Для подключения кабеля связи датчика с внешними приборами используется прямой
или угловой сальниковый узел ввода или разъем. Узел ввода датчиков моделей МИДА-13П-Вн
выполнен под присоединение трубы или металлорукава с размещением внутри них кабеля
связи.

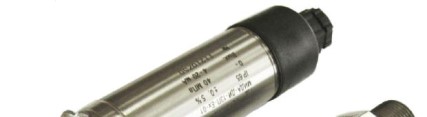

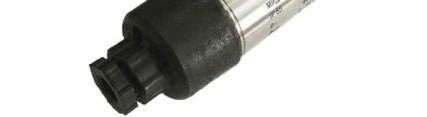

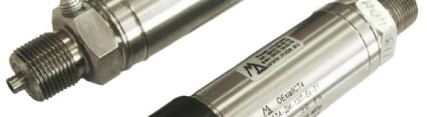

Общий вид датчиков представлен на рисунке 1.
Лист № 2
Всего листов 6
Рисунок 1 - Общий вид датчиков давления МИДА-13П
Пломбирование датчиков давления МИДА-13П не предусмотрено.
Схема составления условного обозначения датчиков для заказа:
Примечание - при отсутствии в обозначении исполнения позиций последующие позиции
сдвигаются влево.
Программное обеспечение
отсутствует.
МИДА -
- 13П -
-
- Г
- АС
- __ - ___ - ___ - __ - ___ - ___ - _______
Измеряемый параметр:
ДИ, ДА, ДВ или ДИВ
Исполнение взрывозащиты Ех или Вн
М - датчик без подстроечных резисторов
В - точный датчик
К - высокоточный датчик
К (КН) - датчик с перенастраиваемыми
диапазонами измерений
Датчик со съёмным блоком грозозащиты
Датчик для применения на АС
Обозначение климатического исполнения
Значение пределов допускаемой основной
приведенной погрешности
Верхний предел измерения с указанием единицы измерения
Для МИДА-ДИВ-13П - верхний предел избыточного давления
Для МИДА-13П-КН - базовый верхний предел
Выходной сигнал - кроме МИДА-13П-В, МИДА-13П-К(Н)
Тип присоединительного штуцера - кроме МИДА-13П-Вн
Тип электрического подключения
Номер технических условий
Лист № 3
Всего листов 6
Метрологические и технические характеристики
±0,15; ±0,2; ±0,25; ±0,5
0,1
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
Верхние пределы измерений
(*)
(с интервалом из ряда по
ГОСТ 22520-85), МПа:
- ДИот 0,004 до 160
- ДА от 0,004 до 10
- ДВ от 0,004 до 0,1
- ДИВ от 0,002 до 2,4
Нижние пределы измерений, МПа:
- ДИ0
- ДА0; 0,08
- ДВ 0
- ДИВот -0,002 до -0,1
Пределы допускаемой основной приведенной погрешности, %
(от диапазона изменения выходного сигнала)
Вариация выходного сигнала, % (от диапазона изменения
выходного сигнала), не более
Пределыдопускаемойдополнительнойприведенной
погрешности,вызваннойотклонениемтемпературыот ±0,01 до ±0,25
окружающего воздуха от нормальной в диапазоне от +15 до (в зависимости от модели и
+25 ºС, в диапазоне рабочих температур, % (от диапазона от настройки)
изменения выходного сигнала) на 10 ºС
Нормальные условия измерений:
- температура окружающей среды, ºСот +15 до +25
- относительная влажность, % от 40 до 80
- атмосферное давление, кПаот 84 до 106,7
Примечание -
(*)
модель МИДА-13П-КН c верхними пределами измерений ДИ: от 0,01
до 160 МПа и ДА: от 0,04 до 10 МПа может перенастраиваться в диапазоне от 10 до 90 %
с минимальным интервалом 10% от верхнего предела измерений, при этом пределы
основной приведенной погрешности датчика на наибольшем верхнем пределе измерения
не более ±0,25 %; в любом перенастроенном диапазоне не более ±0,5 %.
Таблица 2 - Основные технические характеристики
Наименование характеристики
Выходные сигналы по ГОСТ 26.011-80
Значение
от 4 до 20 мА; от 0 до 5 мА;
от 0,4 до 2 В; от 0,5 до 4,5 В;
от 0 до 5 В; от 0 до 10 В
от 12 до 36
от 20 до 36
от 9 до 36
от 3,6 до 36
от 15 до 36
0,7
Напряжение питания постоянного тока, В
- для датчиков с выходным сигналом от 4 до 20 мА
- для датчиков с выходным сигналом от 0 до 5 мА
- длядатчиковсвыходным сигналомот 0 до 5 В иот 0,5 до 4,5 В
- для датчиков с выходным сигналом от 0,4 до 2 В
- для датчиков с выходным сигналом от 0 до 10 В
Масса, кг, не более
Габаритные размеры, мм, не более (без длины кабеля)
- диаметр
- длина
от 31,5 до 39
от 107 до 210
Лист № 4
Всего листов 6
от -60 до +80
от -40 до +125
от -40 до +80
Значение
Наименование характеристики
Условия эксплуатации:
Температура окружающей среды, ºС
- для датчиков модели МИДА-13П-УММ с верхним пределом
измерений 6 МПа и выше
- для датчиков модели МИДА-ДИ-13П-М
- для остальных моделей датчиков
Относительная влажность, %, не более:
- для исполнения УХЛ 3.1
- для исполнения У2
- для исполнения У1
Атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет, не менее
Маркировка взрывозащиты
85
95
100
от 84,0 до 106,7
180 000
12
1ExdIIBT4 X, 0ExiaIICT4,
POExiaI / 0Ex ia IIC T4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Наименование
Примечание
В соответствии с 1.1.2
МДВГ.406233.033 РЭ
1 шт.
Поставляется в соответствии
с заказом
МДВГ.406233.033 РЭ
1 экз.
Руководство по
эксплуатации
МДВГ.406233.034 РЭ
1 экз.
МДВГ.406233.033 ПС
1 экз.
Паспорт
Свидетельство о поверке
-
1 экз.
Кольцо (прокладка)
с отверстием
Æ
8,5
МДВГ.754176.025
1 шт.
Таблица 3 - Комплектность датчиков
Обозначение
документа
Кол-
во
Датчик давления
МИДА-13П или
МИДА-13П-Ех или
МИДА-13П-Вн
МДВГ.406233.033-01ПС
МДВГ.406233.034 ПС
1 экз.
1 экз.
Кольцо паронитовое
(прокладка)
МДВГ.754176.020 или
МДВГ.754176.020-01
1 шт.
Кроме датчиков МИДА-ДИ-13П-М.
Допускается прилагать по 1 экз. на
партию от 2 до 10 датчиков,
поставляемых в один адрес
Для МИДА-ДИ-13П-М.
Допускается прилагать по 1 экз. на
партию от 2 до 10 датчиков,
поставляемых в один адрес
Кроме МИДА-13П-К(Н),
МИДА-13П-В, МИДА-ДИ-13П-М
Для МИДА-13П-К(Н), МИДА-13П-В
Для МИДА-ДИ-13П-М
Допускаются отметки о поверке
в паспорте
Для датчика со штуцером М12
Для датчика со штуцером М20
Для датчиков с пластмассовым
сальником П (У). Кольцо с
отверстием
Æ
6,5 установлено в
сальник изготовителем
Лист № 5
Всего листов 6
Наименование
Примечание
Для датчиков с разъемом РСГ7ТВ
Розетка
2РМТ22КПН4Г3В1В
Розетка
2РМТ14КПН4Г1В1В
По дополнительному заказу
Для крепления датчика -
по дополнительному заказу
Устройство обнуления
МИДА-УО-402
Устройство
перенастройки
диапазона
МИДА-УПД-406
Обозначение Кол-
документа во
АВ0.364.047 ТУ1 шт.
Для датчиков с разъемом РСГ4ТВ
Розетка РС4ТВ с кожухом
Розетка РС7ТВ с
кожухом
АВ0.364.047 ТУ1 шт.
ГЕ0.364.126 ТУ1 шт.
ГЕ0.364.126 ТУ1 шт.
Для датчиков с разъемами
2РМТ22Б4Ш3В1В или
2РМГ22Б4Ш3Е1
Для датчиков с разъемом
2РМГ14Б4Ш1Е1 или
2РМТ14Б4Ш1В1В
МДВГ.408861.0021 шт.
Гаситель пульсаций
(демпфер)
Хомут с винтом М3 -2
шт., гайкой М3-2 шт.,
шайбой-4шт.
МДВГ.745461.0041 шт.
МДВГ.487847.0011 шт.
МДВГ.408844.0041шт.
Для датчиков МИДА-ДИ-13П-К,
Количество устройств для партии
датчиков должно быть указано в
заказе
Только для датчиков МИДА-ДИ-
13П-КН. Устройство с разъемом -
для датчика с разъемом; устройство
с колодкой - для остальных
датчиков. Количество устройств для
партии датчиков должно быть
указано в заказе
Поверка
осуществляется по документу МДВГ.406233.033 РЭ «Датчики давления МИДА-13П.
Руководство по эксплуатации», раздел 3.2 «Методика поверки», утвержденному ФГУП
«ВНИИМС» 17.10.2016 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые
МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой
МВП-2,5 (Регистрационный № 1652-99);
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометры абсолютного давления
МПАК-15 (Регистрационный № 24971-03);
Мультиметр цифровой 34401A (Регистрационный № 54848-13);
Задатчик давления Воздух-4000 (Регистрационный № 12143-04);
Барометр рабочий специальный БРС-1С (Регистрационный № 28532-05);
Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13);
МераэлектрическогосопротивленияпостоянноготокамногозначнаяР3026-1
(Регистрационный № 56523-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
давления МИДА-13П
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па.
ТУ 4212-044-18004487-2003 Датчики давления МИДА-13П. Технические условия.
Изготовитель
Закрытое акционерное общество «Микроэлектронные датчики и устройства»
(ЗАО «МИДАУС»)
ИНН 7325027424
Юридический адрес: 432012, г. Ульяновск, пр. Энергетиков, д.4
Почтовый адрес: 432012, а/я 5370
Телефон: +7(8422) 360-460, факс: +7(8422)360-680
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54890-13 | Датчики интеллектуальные | ZET 7051 Vibrometer-485 и ZET 7151 Vibrometer-CAN | ЗАО "Электронные технологии и метрологические системы", г.Москва | 1 год | Перейти |
| 74501-19 | Датчики крутящего момента силы | 4502А | Фирма "Kistler Instrumente GmbH", Германия | 1 год | Перейти |
| 28905-05 | Устройства измерения и формирования давления системы управления тормозами поезда | СУТП-В, СУТП-Л | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург | 1 год | Перейти |
| 67931-17 | Датчики триангуляционные | Atlas, Polaris, Antaris | Фирма "LAP GmbH Laser Applikationen", Германия | 1 год | Перейти |
| 14891-95 | Датчики уровня акустические | ЭХО-АС-01 | НПП "Сигнур", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
