Untitled document

Приложение к свидетельству № 44075

об утверждении типа средств измерений

лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления МИДА-13П

Назначение средства измерения

Датчики давления МИДА-13П, (в дальнейшем – датчики) предназначены для непре-

рывного преобразования избыточного давления (ДИ), абсолютного давления (ДА), разрежения

(ДВ) и избыточного давления - разрежения (ДИВ) жидкостей и газов, неагрессивных к мате-

риалам контактирующих деталей, в унифицированный сигнал постоянного тока или напряже-

ния постоянного тока в системах контроля и управления давлением, в том числе взрывоопас-

ных производств, а также пищевой промышленности.

Описание средства измерения

Датчики давления МИДА-13П (далее - датчики) состоят из тензопреобразователя, вос-

принимающего измеряемое давление и преобразующего его в выходной сигнал разбаланса

тензометрического моста, и электронного преобразователя, питающего тензомост и преобра-

зующего выходной сигнал тензомоста в унифицированный выходной электрический сигнал

постоянного тока или напряжения постоянного тока.

Тензопреобразователь и электронный блок конструктивно размещены в едином корпу-

се.

Измеряемое давление через штуцер подается в рабочую полость и воздействует на ме-

таллическую мембрану, на внешней поверхности которой жестко закреплен полупроводнико-

вый чувствительный элемент. Он представляет собой монокристаллическую сапфировую

подложку, на поверхности которой сформированы гетероэпитаксиальные кремниевые рези-

сторы (структура «кремний на сапфире» – КНС), соединенные в тензочувствительную мосто-

вую схему; выводы от схемы соединены с коллектором, имеющим жесткие контакты.

В кожухе, герметично соединенном с тензопреобразователем и узлом ввода, находятся

электронный блок, смонтированный на печатной плате, которая закреплена на основании, и

потенциометры для корректировки НУЛЯ и ДИАПАЗОНА выходного сигнала. Корректор

ДИАПАЗОНА в датчиках с пределами допускаемой основной погрешности +

0,5 % может от-

сутствовать. В датчике моделей МИДА-13П-К(Н) корректоры НУЛЯ и ДИАПАЗОНА отсут-

ствуют, а корректировка этих параметров осуществляется с помощью сервисных электронных

устройств обнуления и переключения диапазонов.

Взрывозащищенные датчики моделей МИДА-13П-Ex и МИДА-13П-Вн предназначены

для эксплуатации во взрывоопасных зонах согласно ПУЭ, глава 7.3, ПТЭ и ПТБ, глава Э3.2 и

другим нормативным документам, регламентирующим применение электрооборудования во

взрывоопасных зонах.

Датчики моделей МИДА-13П-Ex с видом взрывозащиты «искробезопасная электриче-

ская цепь» и маркировкой взрывозащиты «0ExiaIICT4», соответствуют требованиям ГОСТ Р

51 330.0, ГОСТ Р 51330.10.

Датчики моделей МИДА-13П-Вн с видом взрывозащиты «взрывонепроницаемая обо-

лочка» и маркировкой взрывозащиты IЕхdIIВТ4«Х» соответствуют требованиям ГОСТ Р

51330.0, ГОСТ Р 51330.1

ДатчикимоделиМИДА-ДИ-13П-Мнеимеюткорректоров«НУЛЯ»и

«ДИАПАЗОНА».

В датчиках моделей МИДА-13П-КН может производиться перенастройка диапазонов

измерения и (или) смещение нижнего предела измерения.

Датчики моделей МИДА-13П-Вн-Г датчиков имеют съемный модуль грозозащиты, ко-

торый предназначен для защиты их от воздействия импульсных перегрузок до 4 кВ/2 кА, вы-

званных грозовыми разрядами и промышленными помехами.

Для подключения кабеля связи датчика с внешними приборами выполняется прямой

или угловой сальниковый узел ввода, или разъем. Узел ввода датчиков моделей МИДА-13П-

лист № 2

всего листов 5

Вн выполнен под присоединение трубы или металлорукава с размещением внутри них кабеля

связи.

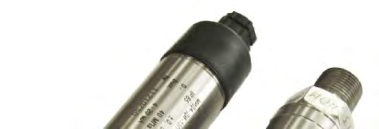

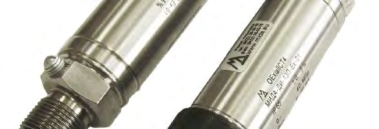

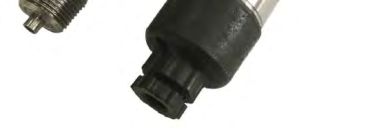

Рис. 1 Общий вид датчиков давления МИДА-13П

Метрологические и технические характеристики

Таблица 1.

Пределы измерения, МПа, по нормальному ря- ДИ: от 0…0,01 до 0…160;

ду:ДА: от 0…0,04 до 0…10;

ДВ: от 0…0,01 до 0…0,1;

ДИВ: от (-0,02)…0,02 до (-0,1)…2,4

Базовые пределы измерений, МПа, датчиков

моделей МИДА-13П-КН с перенастройкой

верхнего предела измерений не ниже 0,1 базо-

вого верхнего предела или нижнего предела

измерений не выше 0,9 базового верхнего пре- ДИ: от 0…0,1 до 0…160;

дела:ДА: 0…0,04 до 0…10;

Пределы допускаемой основной погрешности, ± 0,15, ± 0,2, ± 0,25; – кроме датчиков с верх-

% от диапазона изменения выходного сигнала, ним пределом измерения ниже 0,04 МПа и

кроме датчиков моделей МИДА-13П-К(Н):МИДА-13П-М, МИДА-ДИВ-13П;

± 0,5;

Вариация выходного сигнала, % от диапазона

изменения выходного сигнала0,1

Зона дополнительной погрешности в диапазоне 1,0 для датчиков с выходным сигналом 4-20

рабочих температур от минус 40ºС до плюс 80 мА и пределами основной погрешности

ºС, кроме датчиков моделей МИДА-13П-В,±0,15;

МИДА-13П-К(Н), % от диапазона изменения 1,5 для датчиков с основной погрешностью

выходного сигнала, не более: 0,15; для датчиков с выходным сигналом 4-20

мА и основной погрешности ±0,2 и ±0,25 %;

2,0 для датчиков сосновной погрешностью ±0,2

и ±0,25 %; для датчиков с выходным сигналом

4-20 мАосновной погрешностью

±0,5%;

3,0 для датчиков основной погрешностью

±0,5 %.

лист № 3

всего листов 5

Доза гамма-

излучения за

10 лет, рад

Пределы допускаемой суммарной погрешности ±0,25 и ±0,5

в диапазоне рабочих температур моделей

МИДА-13П-К(Н), определяющейся как макси-

мальное отклонение действительной характе-

ристики преобразования от расчетной, % от

диапазона изменения выходного сигнала:

Пределы изменения выходного сигнала:(4-20) мА; (0-5) мА;

-U

), где U

= (0…5) В, U

= (2…10) В

Напряжение питания постоянного тока, В:от 3,6 до 36 – в зависимости от выходного

сигнала датчика

Время установления выходного сигнала датчи-

ков, кроме МИДА-13П-К(Н), при скачкообраз-

ном изменении измеряемого параметра, со-

ставляющем 90 % от диапазона измерения, не

должно превышать0,05 с и 0,5 с – для МИДА-13П-К(Н).

Дополнительная погрешность датчиков с вы-

ходным сигналом (4-20) мА, кроме МИДА-

13П-В, МИДА-13П-К(Н), вызванная воздейст-

вием радиочастотных электромагнитных полей

и кондуктивных помех, наведенных радиочас-

тотнымиэлектромагнитнымиполями(по

ГОСТ Р 51317.6.2), % от диапазона изменения

выходного сигнала, не более:±1,5

Дополнительная погрешность датчиков с вы-

ходным сигналом (4-20) мА, кроме МИДА-

13П-В, МИДА-13П-К(Н), предназначенных для

эксплуатациинаобъектахиспользования

атомной энергии, в том числе АС, вызванная

воздействием радиочастотных электромагнит-

ных полей и кондуктивных помех, наведенных

радиочастотными электромагнитными полями

(по ГОСТ Р 50746 группы исполнения III, для

элементов 3 класса безопасности по ОПБ -

88/97), % от диапазона изменения выходного

сигнала, не более:±1,5 %

Датчики, предназначенные для эксплуатацииМощность

на объектах АС для групп по размещению 3 – 7 № группы по дозы гамма-

по ОТТ 08042462, должны сохранять метроло- размещениюизлучения,

гические и надежностные характеристики при рад/ч

радиационном воздействии в соответствии с

3до 50

-3

0,6

таблицей.

6адо 50

-3

Степень защиты датчиков от воздействия воды IP65 – кроме моделей МИДА-13П-Вн;

и пыли по ГОСТ 14254-80:IP64 – для моделей МИДА-13П-Вн

По устойчивости к микросекундным импульс-класс 4 условий эксплуатации технических

ным помехам большой энергии датчики моде-средств с несимметричными линиями значи-

лей МИДА-13П-Вн-Г соответствуют ГОСТ Ртельной протяженности, критерий качества

51317.4.5:функционирования - B

Средняя наработка на отказ, ч:180 000

Средний срок службы, лет, не менее:12

Масса, кг, не более 0,35 – для моделей, кроме МИДА-13П-Вн;

0,7 - для датчиков моделей МИДА-13П-Вн

Габаритные размеры, мм, не более

от

31,5

107 до

210 без длины кабеля

лист № 4

всего листов 5

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и

паспорта типографским способом.

Наименование

Паспорт

МДВГ.754176.025

Розетка

2РМТ22КПН4Г3В1В

ГЕ0.364.126 ТУ

МДВГ.408861.002

МДВГ.745461.004

Устройство обнуления

МИДА-УО-402

МДВГ.487847.001

Устройство перенастрой-

ки диапазона

МИДА-УПД-406

МДВГ.408844.004

Комплектность средства измерений

Комплектность датчиков МИДА-13П приведена в таблице 2.

Таблица 2.

Кол.Примечание

Поставляется в соответствии

1с заказом

Датчик давления МИДА-

13П,

или МИДА-13П-Ех,

или МИДА-13П-Вн

Руководство по эксплуа-

тации

Обозначение до-

кумента

В соответствии с

1.1.2

МДВГ.406233.033

РЭ

МДВГ.406233.033

РЭ

1Допускается прилагать по 1 экз. на пар-

тию от 2 до 10 датчиков, поставляемых в

один адрес

1Кроме МИДА-13П-К(Н)

Паспорт

МДВГ.406233.033

ПС

МДВГ.406233.033-

01ПС

Для МИДА-13П-К(Н)

Свидетельство о поверке

Кольцо

паронитовое

(про-

кладка)

МДВГ.754176.020

или

МДВГ.754176.020

-01

Допускаются отметки о поверке в пас-

порте

Для датчика со штуцером М12

1Для датчика со штуцером М20

Кольцо (прокладка)

с отверстием

8,5

Розетка РС4ТВ с кожухом

АВ0.364.047 ТУ

ГЕ0.364.126 ТУ

1 Для датчиков с пластмассовым сальни-

ком. Кольцо с отверстием

6,5 установ-

лено в сальник изготовителем

1Для датчиков с разъемом РСГ4ТВ

Для датчиков с разъемами

12РМТ22Б4Ш3В1В или

2РМГ22Б4Ш3Е1

1 Для датчиков с разъемом

2РМГ14Б4Ш1Е1 или 2РМТ14Б4Ш1В1В

1По дополнительному заказу

Розетка

2РМТ14КПН4Г1В1В

Гаситель пульсаций

(демпфер)

Хомут с винтом М3 –

2шт., гайкой М3–2 шт.,

шайбой–4шт.

Для крепления датчика -

1по дополнительному заказу

Для датчиков МИДА-ДИ-13П-К,

Количество устройств для партии датчи-

ков должно быть указано в заказе

Только для датчиков

МИДА-ДИ-13П-КН. Устройство с разъ-

емом – для датчика с разъемом; устрой-

1 ство с колодкой – для остальных датчи-

ков.

Количество устройств для партии датчи-

ков должно быть указано в заказе

лист № 5

всего листов 5

Поверка

осуществляется в соответствии с разделом 3.5 «Методика поверки» руководства по эксплуа-

тацииМДВГ.406233.033РЭ«ДатчикидавленияМИДА-13П»,утверждённогоФГУП

ВНИИМС 2.08.2011 г.

Перечень образцовых средств и оборудования, необходимого для поверки датчиков:

1. Мультиметр цифровой В7-64 КСМИ.41252.024 ТУ, класс точности 0,01 при измере-

нии напряжения постоянного тока, класс точности 0,05 при измерении постоянного тока.

2. Источник питания постоянного напряжения Б5-44. ТУ 4Е83.233219-78. Напряжение

0 - 30 В.

3. Манометр грузопоршневой МП-2,5 ГОСТ 8291-83. Класс точности 0,05.

4. Манометр грузопоршневой МП-6 ГОСТ 8291-83. Класс точности 0,05.

5. Манометр грузопоршневой МП-60 ГОСТ 8291-83. Класс точности 0,05.

6. Манометр грузопоршневой МП-600 ГОСТ 8291-83. Класс точности 0,05.

7. Манометр грузопоршневой МП-2500 ГОСТ 8291-83. Класс точности 0,05.

8. Манометр образцовый ИПДЦ ТУ 25-05.2372-79. Классы точности 0,06; 0,1; 0,15 %

для пределов измеpений от 0,006 до 16 МПа.

9. Манометр образцовый абсолютного давления типа МПА-15 ТУ 50-62-83. Класс точ-

ности 0,01.

10. Мановакууметр грузопоршневой МВН-2,5 ТУ 50-46-73. Погрешность +

5 Па.

Сведения о методиках (методах) измерений

Руководство по эксплуатации. МДВГ.406233.033РЭ «Датчики давления МИДА-13П».

Нормативные документы, устанавливающие требования к датчикам МИДА-13П

1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрически-

ми аналоговыми выходными сигналами ГСП. Общие технические условия».

2. ТУ 4212-044-18004487-2003 «Датчики давления МИДА-13П. Технические условия».

3. МДВГ.400600.001 МИ «Правила приемки и методы испытаний».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- осуществление деятельности в области охраны окружающей среды,

- выполнение работ по обеспечению безопасных условий и охраны труда,

- осуществление производственного контроля соблюдения установленных законода-

тельством Российской Федерации требований промышленной безопасности к эксплуатации

опасного производственного объекта.

Изготовитель

Закрытоеакционерноеобщество«Микроэлектронныедатчикииустройства»

(ЗАО «МИДАУС»)

Юридический адрес: 432012, г.Ульяновск, пр. Энергетиков, д.4

Почтовый адрес: 432012, а/я 5370

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС»

Адрес: 119361, г. Москва, ул. Озёрная, 46.

Тел: (495) 437-55-77, факс: (495) 437-56-66.

Аттестат аккредитации № 30004-08 от 27.06.2008 г

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М. п.«____» ____________2011 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
60993-15	Преобразователи давления измерительные	2088	АО "Промышленная группа "Метран", г.Челябинск	5 лет	Перейти
42489-09	Датчики линейных перемещений тросовые	wireSENSOR серии P115	Фирма "Micro-Epsilon Messtechnik GmbH", Германия	1 год	Перейти
17321-98	Измерители артериального давления механические (сфигмоманометры)	ROMED	Фирма "Ван Оствен Медикал", Нидерланды	1 год	Перейти
24076-08	Датчики избыточного давления	ДДИ-1	ФГУП "ПО "Октябрь", г.Каменск-Уральский	2 года	Перейти
12331-90	Датчики уровня акустические	Зонд-1	АП "Смоленский опытный завод НИИТеплоприбора", г.Смоленск	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуДатчики давления МИДА-13ПГРСИ 17636-06

Заказать поверку
Датчики давления МИДА-13П
ГРСИ 17636-06
