Термопреобразователи сопротивления взрывобезопасные с унифицированным выходным сигналом ТСПУ 9418, ТСМУ 9418, ГРСИ 17627-98
Номер госреестра:
17627-98
Наименование СИ:
Термопреобразователи сопротивления взрывобезопасные с унифицированным выходным сигналом
Обозначение типа:
ТСПУ 9418, ТСМУ 9418
Производитель:
Опытный завод "Эталон", г.Омск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2003
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 16540
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления взрывобезопасные с унифицированным
выходным сигналом ТСМУ 9418, ТСПУ 9418
Назначение средства измерений
Термопреобразователисопротивлениявзрывобезопасныесунифицированным
выходным сигналом ТСМУ 9418, ТСПУ 9418 (trial – ТСМУ 9418, ТСПУ 9418) предназначены для
измерения температуры жидких и газообразных сред и сыпучих веществ в химической,
нефтегазовой и других областях промышленности и могут применяться во взрывоопасных
зонах, в которых содержится аммиак, азотоводородная смесь, углекислый газ, природный или
конвертированный газ и его компоненты , а также агрессивные примеси сероводорода (Н
2
S) и
сернистого ангидрида (SO
2
) в допустимых пределах по ГОСТ 12.1.005-88.
Описание средства измерений
Принцип действия ТСМУ 9418, ТСПУ 9418 основан на свойстве металла (платины или
меди) изменять свое электрическое сопротивление с изменением температуры.
ТСМУ 9418, ТСПУ 9418 состоят из первичного преобразователя сопротивления
платинового (медного) и вторичного преобразователя – электронной схемы, преобразующей
изменение сигнала подключенного к нему датчика в унифицированный выходной сигнал в виде
тока, пропорциональный изменению температуры.
Конструктивно первичный преобразователь представляет собой платиновую спираль
(для ТСПУ 9418) или намотку из медной проволоки (для ТСМУ 9418), помещенную в арматуру
из стали. Вторичный преобразователь размещается в головке. Выходные и выходные цепи
подключаются к контактам клеммной колодки внутри корпуса через кабельный ввод.
Корпус ТСМУ 9418, ТСПУ 9418 является взрывобезопасным.
Кратковременно, до 4 ч, допускается эксплуатация ТСМУ 9418, ТСПУ 9418 при
концентрации примеси Н
2
S до 100 мг/м
3
или SO
2
до 200 мг/м
3
.
В коррозионностойком исполнении (с защитной арматурой из стали 10Х17Н13М2Т)
ТСМУ 9418, ТСПУ 9418 могут использоваться в агрессивной рабочей среде, содержащей до
25 % Н
2
S и СО
2
.

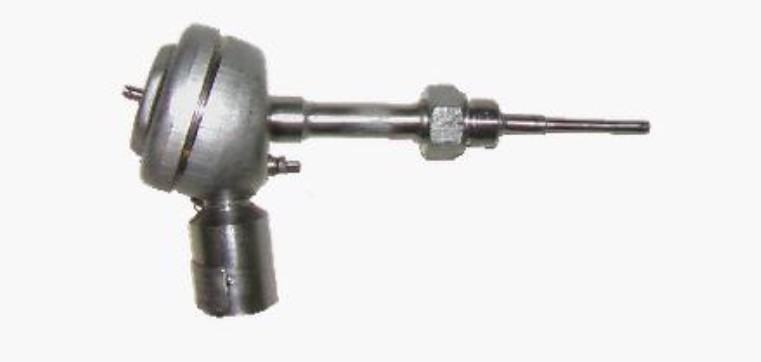

Внешний вид ТСМУ 9418, ТСПУ 9418 представлен на рисунке 1.
Рисунок 1 – Внешний вид ТСМУ 9418, ТСПУ 9418
Лист № 2 Trial
листов 4
Номинальная
(к диапазону
измерений)
ТСМУ 9418100 М
Метрологические и технические характеристики
Основные метрологические технические характеристики ТСМУ 9418, ТСПУ 9418
приведены в таблице 1 и 2.
Таблица 1
Пределы допускаемой
Тип термо-статическаяДиапазон измеряемых
основной приведенной
преобразователяхарактеристика (НСХ)температур, °С
по ГОСТ 6651-2009
п
огрешности, %
от минус 200 до плюс 50 ±1,0
от минус 100 до плюс 50 ±1,0
от минус 50 до плюс 50 ±0,5
от минус 25 до плюс 25 ±1,0
от 0 до плюс 50 ±1,0
ТСПУ 9418 100 П от 0 до плюс 100 ±0,5
от 0 до плюс 200 ±0,5
от плюс 150 до плюс 200 ±1,0
от плюс 200 до плюс 300 ±1,0
от плюс 200 до плюс 400 ±0,5
от плюс 400 до плюс 600 ±1,0
от минус 50 до плюс 50 ±1,0
от минус 25 до плюс 25 ±1,5
от 0 до плюс 30 ±1,5
от 0 до плюс 50±1,5
от 0 до плюс 100±1,0
от 0 до плюс 200±1,0
от плюс 50 до плюс 100 ±1,5
от плюс 100 до плюс 150 ±1,5
Значение
В
Таблица 2
Наименование характеристики
Класс допуска по ГОСТ 6651-2009
Уровень выходного сигнала постоянного тока, мА:
в зависимости от конструктивного исполнения
от 0 до 5
от 4 до 20
±0,025
±0,0025
±0,028
Пределы допускаемой дополнительной погрешности:
- вызванной изменением температуры окружающего воздуха от
нормальной (20±5) °С до любой в пределах от минус 40 до
плюс 50 °С, %/град.
- вызванной отклонением сопротивления нагрузки от номинального
значения на минус 25% при токовом выходном сигнале, %/Ом
- вызванной отклонением напряжения электропитания от
номинального (24,00±0,48) В в пределах от 12 до 36 В, %/В
Предел допускаемой вариации выходного сигнала, в долях пределов
допускаемой основной приведенной (к диапазону измерений)
погрешности
Напряжение электропитания постоянного тока, В
Длина монтажной части, в зависимости от исполнения, мм
Масса, в зависимости от исполнения, кг
0,2
от 12 до 36
от 60 до 2 000
от 0,60 до
1,12
Лист № 3
Всего листов 4
Значение
0,9
50 000
8
Продолжение таблицы 2
Наименование характеристики
Потребляемая мощность, Вт, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Средний срок службы для работы в средах с повышенным
содержанием сернистых соединений, лет, не менее
3
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Комплектность ТСМУ 9418, ТСПУ 9418 приведена в таблице 3.
Таблица 3
НаименованиеОбозначение
Термопреобразователь сопротивления ТСМУ 9418 (ТСПУ 9418)
Паспорт ДДШ 2.822.022-01 ПС
Руководство по эксплуатацииДДШ 2.822.022-01 РЭ
Методика поверкиДДШ 2.821.971 МП
Комплект монтажных частей -
Копия сертификата соответствия -
Количество
1 шт.
1 экз.
1 экз. в один
адрес на 25
ТСМУ 9418,
ТСПУ 9418
1 экз. в один
адрес на группу
изделий
1 комплект
1 экз.
Поверка
осуществляетсявсоответствиисдокументомДДШ 2.821.971 МП
«Термопреобразователи с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313,
ТСПУ 9418, ТСМУ 9418», согласованным с ФГУП УНИИМ письмом №221/4-4904 от
18.12.2000 г.
В перечень поверочного оборудования входят:
- установка УПСТ-2М: среднее квадратическое отклонение (СКО) случайной
составляющей погрешности не более 0,0125% от измеряемой величины сопротивления;
- мегаомметр Ф4102/1-1М: напряжение 100 В, класс точности 1,5;
- магазин сопротивлений Р4831: от 0,021 до 111111,1, класс точности 0,02/2∙10
-6
;
- мера электрического сопротивления Р3030: 1 Ом, класс точности 0,01;
- источник питания Б5-13: выходное сопротивление 24 В;
- термометр сопротивления эталонный ЭТС-100: 3 разряд по ГОСТ 8.558-2009;
Сведения о методиках (методах) измерений
Принцип работы ТСМУ 9418, ТСПУ 9418 приведен в документе ДДШ 2.822.022-01 РЭ
«Термопреобразователи сопротивления взрывобезопасные с унифицированным выходным
сигналом ТСМУ 9418, ТСПУ 9418. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ТСМУ 9418,
ТСПУ 9418
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»
Лист № 4
Всего листов 4
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний»
ГОСТ 13384-93 «Термопреобразователи измерительные для термоэлектрических
преобразователей и термопреобразователей сопротивления. Общие технические требования и
методы испытаний»
ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом.
Общие технические требования»
ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху
рабочей зоны»
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании.
Изготовитель
Открытое акционерное общество «Научно-производственное предприятие «Эталон» (ОАО
«НПП «Эталон»)
Юр. адрес: 644009, г. Омск, ул. Лермонтова, 175
Тел/факс (3812) 36-84-00 / 36-78-82; e-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения
«Государственный региональный центр стандартизации, метрологии и испытаний в Омской
области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Юр. адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Тел./факс: (3812) 68-07-99 / 68-04-07; e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«____» ______________ 2014 г.
