Номер госреестра:
17364-19
Наименование СИ:
Теплосчетчики
Обозначение типа:
ТЭРМ-02
Производитель:
ООО "Термо-К", Беларусь, г.Минск
Межповерочный интервал:
Для 1 класса точности - 2 года; для 2 класса точности: 4 года - после первичной поверки, 2 года - периодическая
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74967
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ТЭРМ-02
Назначение средства измерений
Теплосчетчики ТЭРМ-02 (далее – теплосчетчики) предназначены для измерения тепло-
вой энергии и объема теплоносителя (воды с удельной электрической проводимостью от 10 до
0,02 См/м) в открытых и закрытых водяных системах теплоснабжения (теплопотребления), в
системах горячего водоснабжения.
Описание средства измерений
Принцип работы теплосчетчиков основан на измерении сигналов, поступающих от элек-
тромагнитных первичных преобразователей расхода воды далее (ПП-3) и термопреобразовате-
лей сопротивления (ТСП), установленных в подающем и обратном потоках воды, и обработке
результатов измерительным преобразователем (ИП-02).
В зависимости от конструктивного исполнения и программного обеспечения теплосчет-
чики имеют следующие исполнения:
- ТЭРМ-02-6 (исполнение 6). Однопоточный теплосчетчик. Для измерения тепловой
энергии по одному трубопроводу в закрытых и открытых системах водяного теплоснабжения.
- ТЭРМ-02-7 (исполнение 7). Сдвоенный однопоточный теплосчетчик. Для измерения
тепловой энергии в двух закрытых или закрытой и тупиковой системах водяного
теплоснабжения
.
- ТЭРМ-02-8 (исполнение 8). Двухпоточный теплосчетчик. Для измерения тепловой
энергии по двум трубопроводам в закрытых и открытых системах водяного теплоснабжения.
-ТЭРМ-02-9 (исполнение 9). Трехпоточный теплосчетчик. Для измерения тепловой энер-
гии по трем трубопроводам в закрытых и открытых системах водяного теплоснабжения.
В качестве термопреобразователей сопротивления могут использоваться термопреобра-
зователи сопротивления с номинальной статической характеристикой 100П или Pt100 класса
допуска А или В по ГОСТ 6651-2009. Входящие в состав теплосчетчиков комплекты термопре-
образователей сопротивления соответствуют ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011.
Минимальная разность температур комплектом термопреобразователей сопротивления 2 или 3
ºС.
Теплосчетчики обеспечивают сохранение в течение 10 лет накопленных и архивных зна-
чений параметров, а также запрограммированных данных в энергонезависимой памяти в случае
пропадания сетевого питания.
Теплосчетчики могут иметь два или четыре аналоговых входа для подключения первич-
ных преобразователей давления с нормированным выходным токовым сигналом в диапазоне от
4 до 20мА.
Теплосчетчики имеют последовательный интерфейс RS232 для подключения к ЭВМ,
модему через адаптер или переносимому пульту для снятия накопленной информации и орга-
низации системы автоматизированного сбора данных и регулирования. Класс исполнения теп-
лосчетчиков по условиям окружающей среды А по ГОСТ Р ЕН 1434-1-2011.
Внешний вид теплосчетчика приведен на рисунке 1.
Лист № 2
Всего листов 8

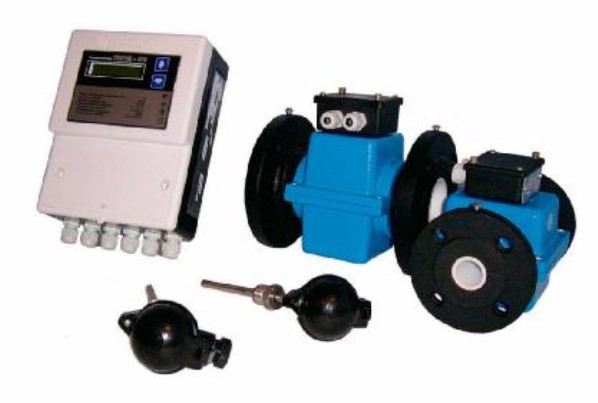

Рисунок 1– Внешний вид теплосчетчиков ТЭРМ-02
Схема с указанием мест пломбирования и нанесения поверительного клейма-наклейки на
теплосчетчики приведена на рисунке 2.

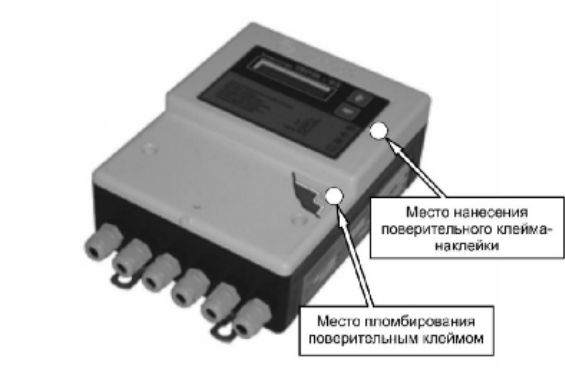

Рисунок 2 – Схема указания места пломбирования и места нанесения знака поверки
(клейма-наклейки) на теплосчетчики
Теплосчетчики обеспечивают индикацию на жидкокристаллическом индикаторе сле-
дующих параметров:
- количество теплоты Q1, ГДж;
- количество теплоты Q2*, ГДж;
- количество теплоты Q1, Гкал;
- количество теплоты Q2*, Гкал;
- тепловая мощность, Гкал/ч;
- тепловая мощность, МВт;
- объемный расход теплоносителя G1, м
3
/ч;
- объемный расход теплоносителя G2*, м
3
/ч;
- объемный расход теплоносителя G3*, м
3
/ч;
Лист № 3
Всего листов 8
- массовый расход теплоносителя, т/ч;
- объем теплоносителя V1, м
3
;
- объем теплоносителя V2*, м
3
;
- объем теплоносителя V3*, м
3
;
- масса теплоносителя, т;
- температура теплоносителя t1,
о
С;
- температура теплоносителя t2,
о
С;
- температура теплоносителя t3*,
о
С;
- температура теплоносителя t4*, °С;
- разность температур теплоносителя t1 и t2,
°
С;
- разность температур t1 и t3, или t2 и t3,
о
С;
- разность температур теплоносителя t3* и t4*,
°
С;
- избыточное давление p1 и p2, МПа;
- избыточное давление p3* и p4*, МПа;
- среднечасовые (за 1536 час.), среднесуточные (за 512 сут.) и среднемесячные (за 240
мес.) значения параметров количества теплоты, объемного или массового расхода,
температуры теплоносителя;
- календарь с указанием года, месяца, числа, часа, минут и секунд;
- время работы прибора без ошибок Тнар, ч;
- время работы прибора при наличии ошибок Тошб, ч;
- индикация самодиагностики;
- индикация режима печати.
Примечание - * означает, что данный параметр отображается в зависимости от испол-
нения.
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически не-
значимую части. Доступ к метрологически значимым параметрам отсутствует, контрольная
сумма не может быть изменена потребителем без повреждения пломб. Запись калибровочных
коэффициентов в прибор осуществляется совместно с контрольной суммой, событие фиксиру-
ется в архиве.
Идентификационные данные программного обеспечения (в дальнейшем ПО) теплосчет-
чиков ТЭРМ-02 указаны в таблице 1.
IP02R-вычислитель
V.01.30
423E
Таблица 1
Идентификационное наимено-
вание ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентифика-
тор ПО
Примечание – Допускается применение более поздних версий ПО, при условии, что метрологи-
чески значимая часть ПО теплосчетчиков останется без изменений.
Основные функции, выполняемые ПО теплосчетчика:
- инициализация и синхронизация работы теплосчетчика;
- съем результатов измерений и преобразование их в именованные величины;
- контроль и накопление измеренных данных;
- вывод измеренных значений и накапливаемых параметров на ЖКИ;
Номер версии индицируется на ЖКИ теплосчетчика. Изменение программного обеспе-
чениязащищенопаролемивозможнотольконапредприятииизготовителе.
В соответствии с Р 50.2.077 – 2014 программное обеспечение теплосчетчиков ТЭРМ-02 защи-
щено от непреднамеренных и преднамеренных изменений и соответствует уровню защиты
"Высокий".
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Основные метрологические и технические характеристики теплосчетчиков ТЭРМ-02
представлены в таблицах 2 и 3.
Миниальный, м /ч
Табица 2 - Метрологиеские характеристики
Диаметр условного
3
Диапазон расходов
прохода, мм
1 класс точности2 класс точности
Максималь
н
ый, м
3
/ч
15 - 0,03 6
25 0,17 0,068 17
32 0,30 0,12 30
50 0,60 0,24 60
80 1,6 0,64 160
100 2,5 1.0 250
Диапазон температур изме-от +2 до +150
ряемой среды,
о
C
Диапазон измерения разностиот +2 до +148
температур в режиме однопо-
точного измерения,
о
C
для исполнений ТЭРМ-02-6,
ТЭРМ-02-7, ТЭРМ-02-9 (до-
полнительный канал измере-
ния)
Диапазон измерения разностиот +10 до +140
температур в режиме двухпо-
точного измерения в подаю-
щем и обратном трубопрово-
де,
о
C
для исполнений ТЭРМ-02-8 и
ТЭРМ-02-9 (основной канал
измерения)
Максимальное рабочее давле-1,6
ние, МПа
Пределы допускаемой отно-1 класс точности2 класс точности
сительной погрешности теп-
лосчетчиков
ТЭРМ-02-6, ТЭРМ-02-7,
±
(2+4
×
D
t
min
/
D
t+0,01
×
q
max
/q)*
±
(3+4
×
D
t
min
/
D
t+0,02
×
q
max
/q)
ТЭРМ-02-9 (дополнительный
канал измерения) при измере-
нии количества теплоты, %
Лист № 5
Всего листов 8
Qmin
£
Q
£
0,04 Qmax
±
(1+0,01
×
q
max
/q) *
± (0,6+0,004
×
t)
±
0,5
±
0,1
±
0,01
1 класс точности
2 класс точности
Продолжение таблицы 2
Пределы допускаемой отно-
сительной погрешности при
измерении расхода (объема),
%, в диапазоне:
0,04 Qmax
<
Q
£
Qmax
Пределы допускаемой отно-
сительной погрешности теп-
лосчетчиков
ТЭРМ-02-8, ТЭРМ-02-9 при
измерении количества тепло-
ты, %
1 класс точности
±
2,6, при f=0,7, t
x
=0 °С,
t
pm
=140 °С, k=0,71
±
2,8, при f=1,0, t
x
=0 °С,
t
pm
=140 °С, k=0,71
±
3,8, при f=1,0, t
x
=0 °С,
t
pm
=40 °С, k=0,50
±
4,0, при f=0,7, t
x
=0 °С,
t
pm
=40 °С, k=0,25 *
±
1,5 (в диапазоне расходов
от 4 % до 100 % от q
max
)
±
(1,1+0,016
×
q
max
/q), но не
более
±
5
2 класс точности
±
3,5, при f=0,7, t
x
=0 °С,
t
pm
=140 °С, k=0,71
±
4,0, при f=1,0, t
x
=0 °С,
t
pm
=140 °С, k=0,71
±
6,0, при f=1,0, t
x
=0 °С,
t
pm
=40 °С, k=0,50
±
6,0, при f=0,7, t
x
=0 °С,
t
pm
=40 °С, k=0,25
Пределы допускаемой абсо-
лютной погрешности тепло-
счетчиков при измерении
температуры,
о
С
Пределы допускаемой приве-
денной погрешности тепло-
вычислителя ИП-02 при пре-
образовании токового сигнала
от первичных преобразовате-
лей давления, %
Пределы относительной по-
грешности ИП-02 при преоб-
разования входного импульс-
ного сигнала от счетчика хо-
лодной воды в значение рас-
хода, %
Пределы допускаемой отно-
сительной погрешности счет-
чика времени тепловычисли-
теля ИП-02, %
Примечание: * Для всех ДУ кроме ДУ15
Лист № 6
Всего листов 8
от +5 до +55
95
Таблица 3 - Технические характеристики
Электропитание:
- напряжение,В
- частота, Гц
230
±
23
50
±
1
10
от -25 до +50
Потребляемая мощность, не более, ВА
Температура транспортирования,
0
С
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха, при 35
о
С, %, не бо-
лее
Габаритные размеры:
- измерительного преобразователя, не более, мм
- преобразователя расхода, не более, мм
Масса не более, кг
Средний срок службы, не менее, лет
237х170х93
250х298х215
57
10
Знак утверждения типа
наносится на переднюю панель измерительного преобразователя ИП-02 и на титульный лист
паспорта теплосчетчика типографским образом.
Комплектность средства измерений
Комплект поставки теплосчетчика приведен таблице 4.
ТЭРМ-02-Х
Обозначение
порт.
Таблица 4 - Комплект поставки
Наименование и
Количество шт. по исполнениям
условное обозначение
6 7 8 9
ШКЮР. 02.00.000 ПС
Теплосчетчик ТЭРМ-02. Пас-
1
ный ИП-02.
ШКЮР 07.00.000
Преобразовательизмеритель-
1
ТЭРМ.ПП-3.1.00.000
ный ИП-02).
Первичный преобразователь
ТЭРМ.ПП-3.2.00.000
расхода воды (электромагнит-1-222-33
250В
ГОСТ 6651-2009Комплект термопреобразовате- 1пара2пары1пара2пары
ГОСТ Р ЕН 1434-2-лей сопротивления (пара) иилиилиилиили
2004(или)1шт1пара+1пара+1пара+
Термопреобразователь сопро-
1шт1шт1шт
тивления (шт)
или
1пара
МП.МН 149-2006 сМетодика поверки1
извещением АН 059-
2018 об изменении №
4
Комплект ЗИП
ОЮО.480.003.ТУ
Вставка плавкая ВП-1-025 А
2
Примечания:
1. Первичные преобразователи расхода могут поставляться без комплектов ответных фланцев и
стандартных крепежных изделий.
2. По заказу потребителя поставляется кабель для связи с ПЭВМ и программное обеспечение.
3. По заказу потребителя поставляется датчик температуры наружного воздуха.
Лист № 7
Всего листов 8
Поверка
осуществляется по документу МП.МН 149-2006. «Теплосчетчики ТЭРМ-02». Методика повер-
ки, утвержденному БелГИМ 5.04.2006г. с Извещением АН 059-2018 об изменении № 4, утвер-
жденным 16.10.2018г.
Основные средства поверки:
- установка расходомерная с диапазоном расходов от 0,03 до 250 м3/ч с погрешностью
измерения объемного расхода не более ± 0,3%;
- частотомер электронно-счетный Ч3-64/1;
- генератор импульсов Г5-75;
- магазины сопротивлений Р4831;
- калибратор программируемый П 320.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
ТЭРМ-02
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие условия»
ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие тех-
нические условия»
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя»
МИ 2553-99 «ГСИ. Тепловая энергия и теплоноситель в системах теплоснабжения. Ме-
тодика оценивания погрешности измерений. Основные положения»
ТУ РБ 14532321.006-96 «Теплосчетчики ТЭРМ-02». Технические условия
Изготовитель
ООО «ТЕРМО-К»
Адрес: Республика Беларусь, 220049, г. Минск, ул. Кутузова,12
Тел.: (017) 280-06-96, тел./факс: (017) 280-06-96
E-mail:
Лист № 8
Всего листов 8
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
119361, Москва, ул. Озёрная, д. 46
Тел.: +7 495 437-55-77, факс: +7 495 437-56-66
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 71537-18 | Теплосчетчики | ТСК9 | ООО "ИВТ", г.С.-Петербург | 4 года | Перейти |
| 21678-04 | Теплосчетчики | Т-21 | ЗАО "ИВК-Саяны", г.Москва | 4 года | Перейти |
| 57474-14 | Теплосчетчики-регистраторы | БАТЫР | ТОО "КомТЭС", Казахстан, г.Алма-Аты | 4 года | Перейти |
| 48235-11 | Теплосчетчики многоканальные | ТМ-3Э | ООО "Поток-Т", г.Волжский | 4 года | Перейти |
| 20196-11 | Теплосчетчики | ТСК5 | ЗАО "НПФ Теплоком", г.С.-Петербург | 4 года; 3 года - для исп. ТСК5-13 и ТСК5-14 | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
