Номер госреестра:
17364-13
Наименование СИ:
Теплосчетчики
Обозначение типа:
ТЭРМ-02
Производитель:
СП "Термо-К" ООО, Беларусь, г.Минск
Межповерочный интервал:
4 года - после первичной поверки; 2 года - в дальнейшей эксплуатации
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49995
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ТЭРМ-02
Назначение средства измерений
Теплосчетчики ТЭРМ-02 (далее – теплосчетчики) предназначены для измерения теп-
ловой энергии и объема теплоносителя (воды с удельной электрической проводимостью от 10
до 0,02 См/м) в открытых и
закрытых водяных
системах теплоснабжения (теплопотребле-
ния), в системах горячего водоснабжения.
Описание средства измерений
Принцип работы теплосчетчиков основан на измерении сигналов, поступающих от
электромагнитных первичных преобразователей расхода воды (ППР) и термопреобразовате-
лей сопротивления (ТСП), установленных в подающем и обратном потоках воды, и обработке
результатов измерительным преобразователем (ИП).
В зависимости от конструктивного исполнения
и программного обеспечения тепло-
счетчики имеют следующие исполнения:
- ТЭРМ-02-6 (исполнение 6). Однопоточный теплосчетчик. Для измерения тепловой
энергии по одному трубопроводу в закрытых и открытых системах водяного теплоснабжения.
- ТЭРМ-02-7 (исполнение 7). Сдвоенный однопоточный теплосчетчик. Для измерения
тепловой энергии в двух закрытых и открытых системах водяного теплоснабжения.
- ТЭРМ-02-8 (исполнение 8). Двухпоточный теплосчетчик. Для измерения тепловой
энергии по двум трубопроводам в закрытых и открытых системах водяного теплоснабжения.
-ТЭРМ-02-9 (исполнение 9). Трехпоточный теплосчетчик. Для измерения тепловой
энергии по трем трубопроводам в закрытых и открытых системах водяного теплоснабжения.
В качестве термопреобразователей сопротивления могут использоваться термопреоб-
разователи сопротивления с номинальной статической характеристикой 100П или Pt100 клас-са
допуска А или В по ГОСТ 6651-2009. Входящие в состав теплосчетчиков комплекты тер-
мопреобразователей сопротивления соответствуют ГОСТ Р ЕН 1434-2004. Минимальная раз-
ность температур комплектом термопреобразователей сопротивления 2ºС.
Теплосчетчики обеспечивают сохранение в течение 10 лет накопленных и архивных
значений параметров, а также запрограммированных данных в энергонезависимой памяти в
случае пропадания сетевого питания.
Теплосчетчики могут иметь от одного до четырех аналоговых входа для подключе-
ния первичных преобразователей давления с нормированным выходным токовым сигналом в
диапазоне от 4 до 20мА.
Теплосчетчики имеют последовательный интерфейс RS232 для подключения к ЭВМ,
модему через адаптер или переносимому пульту для снятия накопленной информации и орга-
низации системы автоматизированного сбора данных и регулирования. Класс исполнения те-
плосчетчиков по условиям окружающей среды А по ГОСТ Р ЕН 1434-1-2004.
Теплосчетчикиобеспечивают индикацию на жидкокристаллическом индикаторе, следую-
щих параметров.
- количество теплоты Q1, ГДж;
- количество теплоты Q2*, ГДж;
- количество теплоты Q1, Гкал;
- количество теплоты Q2*, Гкал;
- тепловая мощность, Гкал/ч;
- тепловая мощность, МВт;
- объемный расход теплоносителя G1, м
3
/ч;
- объемный расход теплоносителя G2*, м
3
/ч;
- объемный расход теплоносителя G3*, м
3
/ч;
- массовый расход теплоносителя, т/ч;
Лист № 2
всего листов 5
- объем теплоносителя V1, м
3
;
- объем теплоносителя V2*, м
3
;
- объем теплоносителя V3*, м
3
;
- масса теплоносителя, т;
- температура теплоносителя t1,
о
С;
- температура теплоносителя t2,
о
С;
- температура теплоносителя t3*,
о
С;
- температура теплоносителя t4*, °С;
- разность температур теплоносителя t1 и t2,
°
С;
- разность температур t1 и t3, или t2 и t3,
о
С;
- разность температур теплоносителя t3* и t4*,
°
С;
- избыточное давление p1 и p2, МПа;
- избыточное давление p3* и p4*, МПа;
- среднечасовые (за 1280 час.), среднесуточные (за 512 сут.) и среднемесячные (за 240 мес.)
значения параметров количества теплоты, объемного или массового расхода, температуры
теплоносителя;
- календарь с указанием года, месяца, числа, часа, минут и секунд;
- время работы прибора без ошибок Тнар, ч;
- время работы прибора при наличии ошибок Тошб, ч;
- индикация самодиагностики;
- индикация режима печати.
Примечание - * означает, что данный параметр отображается в зависимости от исполнения.
Программное обеспечение
Идентификационные данные программного обеспечения (в дальнейшем ПО) теплосчетчиков
ТЭРМ-02 указаны в таблице 1.
Табица 1
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
(идентификаци-
онный номер) ПО
IP02R_01.21.hex
Z_ТЭРМ02v01.21
01.21
Цифровой иден-
тификатор ПО
(контрольная сум-
ма исполняемого
кода)
36C2
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
CRC-16
По своей структуре ПО не разделено на метрологически значимую и метрологически незна-
чимую части, имеет единую продольную контрольную сумму и записывается в теплосчетчик на
стадии его производства.
Основные фпункции, выполняемые ПО теплосчетчика:
- инициализация и синхронизация работы теплосчетчика;
- съем результатов измерений и преобразование их в именованные величины;
- контроль и накопление измеренных данных;
- вывод измеренных значений и накапливаемых параметров на ЖКИ;
Номер версии индицируется на ЖКИ теплосчетчика. Изменение программного обеспечения
защищено паролем и возможно только на предприятии изготовителе
Класс защиты ПО по МИ 3286-2010 - «С».
Лист № 3
всего листов 5

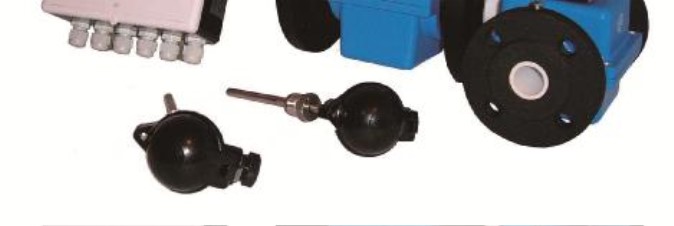

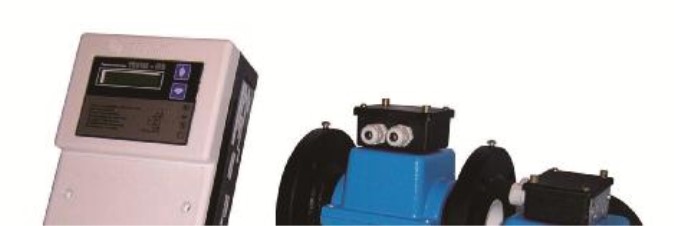

Фотография общего вида
Фотография мест пломбировки
Метрологические и технические характеристики
±
(3
+
4
D
Т
min
/
D
Т
+
0,02
×
Q
max
/Q)
15, 25, 32, 50, 80, 100
0,03; 0,068; 0,12; 0,24; 0,64;1.0
6; 17; 30; 60; 160; 250
2…150
2…148
1,6
Диаметры условного прохода Ду, мм
Минимальный расход, м
3
/ч
Максимальный расход, м
3
/ч
Диапазон температур измеряемой среды,
о
C
Диапазон измерения разности температур,
о
C
Максимальное рабочее давление, МПа
Пределы допускаемой относительной погрешности при изме-
рении количества теплоты, (дополнительный канал измере-
ния), %
(ТЭРМ-02-6; ТЭРМ-02-7; ТЭРМ-02-9)
Пределы допускаемой относительной погрешности при изме-
рении количества теплоты, (основной канал измерения), %
(ТЭРМ-02-8; ТЭРМ-02-9)
±
3,5
±
4,0
±
6,0
Лист № 4
всего листов 5
±
1,5
±
(1,1+0,016Qmax / Q)
Пределы допускаемой относительной погрешности при изме-
рении расхода (объема), %, при Q:
0,04 Qmax
<
Q
£
Qmax
Qmin
£
Q
£
0,04 Qmax
Пределы допускаемой абсолютной погрешности при измере-
нии температуры,
о
С
± (0,6+0,004
×
T)
±
0,5
Пределы допускаемой приведенной погрешности при преоб-
разовании токового сигнала от ПП, %
Пределы относительной погрешности преобразования вход-
ного импульсного сигнала, %
±
0,1
±
0,01
Пределы допускаемой относительной погрешности измере-
ний времени, %
Электропитание:
- напряжение, В
-частота, Гц
Потребляемая мощность, не более, ВА
Температура транспортирования,
0
С
220 (+10/-15%)
50
±
1
10
-25. . . +50
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха, при 35
о
С, %
5 . . . 55
95
Габаритные размеры:
- измерительного преобразователя, не более, мм
- преобразователя расхода, не более, мм
Масса не более, кг
Полный средний срок службы, не менее, лет
237х170х93
250х298х215
57
10
Знак утверждения типа
наносится на титульный лист паспорта и на переднюю панель ИП типографским способом.
Обозначение
Наименование и
условное обозначение
ШКЮР 07.00.000
1
ТЭРМ.ПП-3.1.00.000
ТЭРМ.ПП-3.2.00.000
ОЮО.480.003.ТУ
2
Комплектность средства измерений
Количество шт. по исполнениям
ТЭРМ-02-Х
6789
ШКЮР. 02.00.000 ПС Теплосчетчик ТЭРМ-02. Паспорт.1
Преобразователь измерительный
ИП-02.
Первичный преобразователь рас-
хода воды (электромагнитный1-222-33
ППР).
ГОСТ 6651-2009
ГОСТ Р ЕН 1434-2-
2004
Комплект термопреобразователей
сопротивления (пара) и (или)
Термопреобразователь сопротив-
ления (шт)
МП.МН 149-2006
1пара 2пары1пара2пары
илиилиилиили
1шт1пара+1шт 1пара+ 1пара
или1шт+1шт
1пара
1
Методика поверки
Комплект ЗИП
Вставка плавкая
ВП-1-025 А 250В
Примечания:
1. Первичные преобразователи расхода могут поставляться без комплектов ответных флан-
цев и стандартных крепежных изделий.
Лист № 5
всего листов 5
2. По заказу потребителя поставляется кабель для связи с ПЭВМ и программное обеспече-
ние.
3. По заказу потребителя поставляется датчик температуры наружного воздуха.
Поверка
осуществляется по документу «Теплосчетчики ТЭРМ-02». Методика поверки. МП.МН 149-
2006, утвержденному БелГИМ 05.04.2006 г.
Основные средства поверки:
- установка расходомерная с диапазоном расходов от 0,03 до 250 м
3
/ч с погрешностью
измерения объемного расхода не более ± 0,3%;
- частотомер электронно-счетный Ч3-64/1;
- генератор импульсов Г5-75;
- магазины сопротивлений Р4831;
- калибратор программируемый П 320.
Сведения о методиках (методах) измерений
изложены в документе «Теплосчетчик ТЭРМ-02.Паспорт. ШКЮР. 02.00.000».
Нормативные и технические документы, устанавливающие требования к теплосчетчи-
кам ТЭРМ-02
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования
технологических процессов. Об-
щие условия».
2.ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие техниче-
ские условия».
3.ГОСТ Р ЕН 1434-1-2004 «Теплосчетчики. Часть 1. Общие требования».
4.МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя».
5.МИ 2553-99 «ГСИ. Тепловая энергия и теплоноситель в системах теплоснабжения. Методи-
ка оценивания погрешности измерений. Основные положения».
6.ТУ РБ 14532321.006-96 «Теплосчетчики ТЭРМ-02». Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
СП «Термо-К» ООО, Республика Беларусь, 220126, г. Минск, пр. Победителей, 21,
Тел. (017) 203-98-59, тел./факс (017) 203-32-48.
E-mail:
Экспертиза проведена
ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46,
тел. +7 495 437-55-77, факс.+7 495 437-56-66,
Ф.В.Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.«___»__________2013г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19444-00 | Теплосчетчики | МТС-98 | ЗАО "МИСОИнженеринг", Беларусь, г.Минск | 1 год | Перейти |
| 18648-99 | Теплосчетчики | СТ-8 | ЗАО "Тепловодомер", г.Мытищи | 4 года | Перейти |
| 35207-09 | Теплосчетчики | Sharky-Pulse | Фирма "Hydrometer GmbH", Германия | 4 года, для теплосчетчиков в комплекте с тепловычислителем Scylar-Int 7 - 2 года | Перейти |
| 21288-04 | Теплосчетчики | ТС. ТМК-Н | ЗАО НПО "Промприбор", г.Калуга | 4 года | Перейти |
| 15084-95 | Теплосчетчики | UFEC 001 | АООТ "Улан-удэнский завод "Теплоприбор", г.Улан-Удэ | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
