ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики однофазные статические СОЭ-52
Назначение средства измерений
Счетчики однофазные статические СОЭ-52 (далее - счетчики) предназначены для измере-
ния и однотарифного учета активной электрической энергии.
Описание средства измерений
Счётчики представляют собой измерительные приборы, основанные на аналого-цифровом
преобразовании сигналов тока и напряжения в показания электрической энергии. Счётчики со-
стоят из датчиков тока и напряжения, аналого-цифровых преобразователей, суммирующего
устройства, являющегося также устройством отображения информации; цифровых выходов.
Принцип действия счетчика основан на измерении мгновенных значений входных сигна-
лов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением актив-
ной электроэнергии методом аналого-цифрового преобразования и выводом данных на устрой-
ство отображения информации.
В качестве датчиков тока могут использоваться – шунт или трансформатор тока. Для
счетчиков с двумя датчиками тока: шунт и шунт в цепи нейтрали, шунт и трансформатор тока в
цепи нейтрали. В счетчиках с двумя датчиками тока измерение и учет электрической энергии
ведется по датчику тока, по которому протекает больший ток. В качестве датчиков напряжения
используются резистивные делители.
Оптическое испытательное выходное устройство и импульсный выход, гальванически
изолированы от остальных цепей и предназначены для поверки счетчиков.

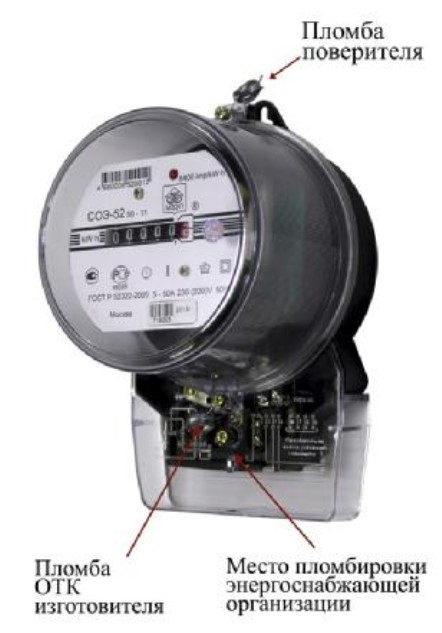

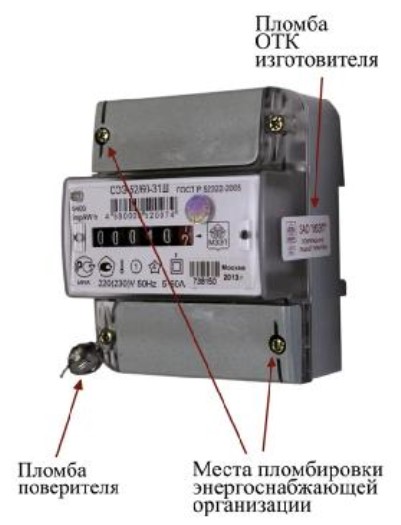

Фотографии с указанием места пломбирования представлены на рис. 2.
Сокращенное условное обозначение счетчиков соответствует структуре обозначений.
СОЭ-52/-
Максимальный ток, А:
Максимальный ток, А
« 50 »
« 60 »
-Тип корпуса - габаритные размеры, мм:
210; 137; 115
118; 78; 65
163; 106; 56
« 1 »
« 3 »
« 4 »
Класс точности 1,0
« 1 »
Трансформатор в качестве датчика тока в цепи фазы
Шунт в качестве датчика тока в цепи фазы
« _ »
« Ш »
Трансформатор в качестве датчика тока в цепи нейтрали«Т»
Шунт в качестве датчика тока в цепи нейтрали « Ш »
Рисунок 1 - Структура условного обозначения счетчика
Лист № 2
Всего листов 4
Корпус 1
Корпус 3
Корпус 4
Рисунок 2
Лист № 3
Всего листов 4
10 (2)
Постоянная счетчика, имп/кВт·ч
3200, 6400
1,0
230 (220)
50
5
50, 60
0,1
20
Метрологические и технические характеристики
Таблица 1 Метрологические и технические характеристики
Класс точности по ГОСТ Р 52322-2005
Номинальное напряжение, В
Номинальная частота сети, Гц
Номинальный ток, А
Максимальный ток, А
Полная (активная) мощность, потребляемая цепью напряжения счет-
чиков, не более, В·А (Вт)
Полная мощность, потребляемая цепью тока счетчиков, не более, В·А
Стартовый ток (порог чувствительности) не менее, мА
Цена одного разряда механического отсчетного устройства, кВт·ч:
-
младшего
-
старшего
0,1
10000
24
30
от минус 40 до + 70
98
141000
32
0,6
Параметры импульсного выхода:
-
максимальное напряжение, В
-
максимальный ток, мА
Диапазон рабочих температур, °С:
Относительная влажность при 25°С не более, %
Средняя наработка на отказ, час
Средний срок службы не менее, лет
Масса не более, кг
Габаритные размеры (длина, ширина, высота), не более, мм
корпус 1:
корпус 3:
корпус 4:
Степень защиты корпуса от пыли и воды
210; 137; 115
118; 78; 65
163; 106; 56
IP51
Знак утверждения типа
Изображение знака утверждения типа наносится на щиток счетчика и на эксплуатацион-
ную документацию методом офсетной печати или другим способом, не ухудшающим качества.
Комплектность средства измерений
В комплект поставки входят:
- счетчик электрической энергии,
- паспорт ПФ2.720.021ПС,
- коробка упаковочная,
- методика поверки* ПФ2.720.021 МП
*Примечание: поставляется по отдельному заказу организациям, проводящим поверку.
Поверка
осуществляется по документу ПФ2.720.021 МП «Счетчики однофазные статические
СОЭ-52. Методика поверки»», утвержденному ФГУП «ВНИИМС» в марте 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрических ЭТАЛОГИР 3000 или К 68001;
- эталонный счетчик ТЕСТГИР Д3000, класса 0,05 или У441, класса 0,2;
- универсальная пробойная установка УПУ-10.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к «Счетчикам од-
нофазным статическим СОЭ-52»
1. ГОСТ Р 52320-2005. «Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Счетчики электрической энергии».
2. ГОСТ Р 52322-2005 «Статические счетчики активной энергии классов точности 1 и 2».
3. ТУ 4228-045-81492982-2010 «Счетчики однофазные статические СОЭ-52 Технические
условия»
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
ЗАО «МЗЭП»,
115191, г. Москва, ул. Серпуховский вал, д.7
Тел. (495) 641-26-87
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»,
аттестат аккредитации 30004-08 от 27.06.2008г.
119361, Москва, ул. Озерная, 46.
Тел. 781-86-03; e-mail:
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п. «____» __________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
