Устройства измерительные FAS-LC-M4, FAS-LC-M5, FAS-LC-M7, FAS-LC-M15, FAS-LC-M30, FAS-LC-M120, ГРСИ 17166-08

Смотреть ГРСИ
17165-98

Номер госреестра:

17166-08

Наименование СИ:

Устройства измерительные

Обозначение типа:

FAS-LC-M4, FAS-LC-M5, FAS-LC-M7, FAS-LC-M15, FAS-LC-M30, FAS-LC-M120

Производитель:

Фирма "Flussiggas-Anlagen GmbH", Германия

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

18.09.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 32265

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерительные FAS-LC-M4, FAS-LC-M5, FAS-LC-M7, FAS-LC-

M15, FAS-LC-M30, FAS-LC-M120

Назначение средства измерений

Устройства измерительные FAS-LC-M4, FAS-LC-M5, FAS-LC-M7, FAS-LC-М15,

FAS-LC-M30, FAS-LC-M120 (далее - устройства) предназначены для измерения объёма

жидкости на предприятиях нефтеперерабатывающей, нефтехимической и других отраслей

промышленности при учётно-расчётных и технологических операциях.

Описание средства измерений

Х; Е, F; G; I; L; K; N; J; M - комплектация

4; 5; 7; 15; 30; 120 - типоразмер

где:

X -комплектация дифференциальным клапаном;

Е - комплектация датчиком импульсов;

F – фильтр;

G – фильтр-грязеуловитель;

I - узел дозирования с предварительным набором дозы и отсечным клапаном, без

принтера;

L - узел дозирования с предварительным набором дозы и отсечным клапаном, с

принтером;

К - фильтр - газоотделитель с предварительным набором дозы и отсечным

клапаном, без принтера;

Устройства имеют несколько модификаций, отличающихся друг от друга

пропускной способностью, видом рабочей среды и выполняемой задачей.

Жидкость проходит через преобразователь роликолопастного типа. Под давлением

жидкости ротор с лопастями приходит в движение. Лопасти захватывают определённый

объём жидкости и проталкивают его к выходу. Высокая точность измерений достигается

благодаря незначительным внутренним зазорам между лопастями и корпусом, торцами

поршня с лопастями и боковыми стенками корпуса.

Вращение ротора передаётся через редуктор на счётный механизм, который может

быть оснащён печатающим устройством.

После выполнения измерений счётный механизм приводится в исходное положение

вручную.

На принтере регистрируются: порядковый номер операции, начальное и конечное

значения выданной дозы жидкости в литрах.

Устройства могут быть оснащены преобразователем температуры, для подведения

значений объёма жидкости к стандартным условиям, узлом дозирования с предварительным

набором дозы и отсечным клапаном, фильтром, фильтром-газоотделителем, датчиком

импульсов, преобразующим обороты счётного механизма в электрические импульсы.

Устройства имеют следующие обозначения:

FAS-LC-M * *

____________

______________

Лист № 2

Всего листов 4

L - узел дозирования с предварительным набором дозы и отсечным клапаном, с принтером

К - фильтр - газоотделитель с предварительным набором дозы и отсечным клапаном, без

принтера

N - фильтр - газоотделитель с предварительным набором дозы и отсечным клапаном, с

принтера

J - фильтр и узел дозирования с предварительным набором дозы и отсечным клапаном без

принтера

М - фильтр и узел дозирования с предварительным набором дозы

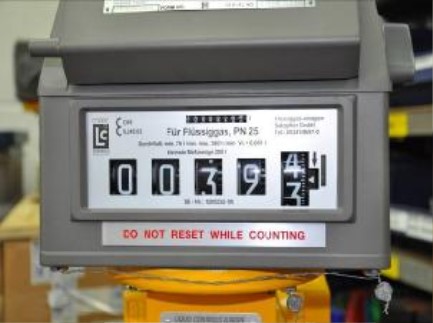

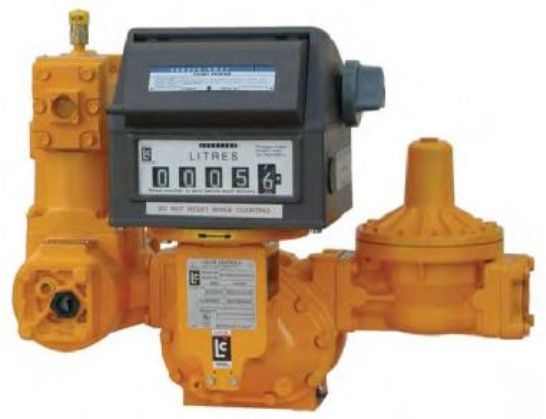

Фотография общего вида

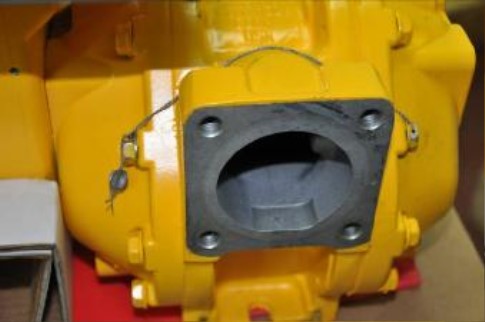

Фотографии мест пломбировки

Лист № 3

Всего листов 4

Метрологические и технические характеристики

0,02

610х402х546

577х425х593

784х413х626

826х568х717

1500х806х1105

FAS-LC-

M15

FAS-LC-

M30

FAS-LC-

M120

ДУ, мм (дюйм)40 (1 1/2")50 (2")75 (3")150 (6")

76 151 262 756

380 757 1325 3785

5001000

Q мин, л/мин2345

Q макс, л/макс 115 227

Минимальный

измеряемый объём, л200

Перепад давления

при Qмакс. и

вязкости 1 сСт, МПа

107,8

146,8

54,4

19,6

4,2

Коэффициент

преобразования

Габаритные размеры,

не более, мм

Масса, не более, кг

198

305

± 0,5

0,5 . . . 1500

1 . . . 10

-40 . . . +50

Пределы допускаемой относительной погрешности

измерений объема, %

Диапазон вязкости рабочей среды, сСт

Счетчик разового учета, разрядов

Цена деления счетчика разового учета, л

Рабочее давление, МПа

Диапазон рабочих температур, °С

Параметры датчика импульсов:

-напряжение постоянного тока, В

-выходной ток, мА

-сопротивление, кОм

8 . . . 24

100

2,2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Кол-воПримечание

1 По заказу

Комплектность средства измерений

Наименование

Устройство измерительное FAS-LC-M4, FAS-LC-M5, FAS-LC-

M7, FAS-LC-М15, FAS-LC-M30, FAS-LC-M120

Счетный механизм с/без печ. устройства

Фильтр, фильтр-газоотделитель

Датчик импульсов

Узел дозирования

Дифференциальный клапан

Преобразователь температуры

Комплект монтажных и запасных частей

Руководство по эксплуатации

1По заказу

Лист № 4

Всего листов 4

Поверка

осуществляется по документу ГОСТ 8.451-81 «Счетчики жидкости камерные ГСП. Методы

и средства поверки».

Основное поверочное оборудование:

- поверочная расходомерная установка, с погрешностью

0,15%.

Сведения о методиках (методах) измерений

изложены в документе «Устройства измерительные FAS-LC-M4, FAS-LC-M5, FAS-LC-M7,

FAS-LC-М15, FAS-LC-M30, FAS-LC-M120. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к ус

тройствам

измерительным FAS-LC-M4, FAS-LC-M5, FAS-LC-M7, FAS-LC-М15, FAS-LC-M30,

FAS-LC-M120

1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических

процессов. Общие технические условия».

2.ГОСТ 28066-89 «Счетчики жидкости камерные ГСП. Общие технические условия»

Международная рекомендация

3.МОЗМ MP № 117 «Измерительные системы для жидкости, кроме воды».

4.Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- осуществление торговых и товарообменных операций.

Изготовитель

Фирма “FLUSSIGGAS-ANLAGEN GmbH”, Германия

D-38229, Salzgitter, Peiner StraBe 217

Телефон: +49(0) 5341-8697-0

Факс:+49(0) 5341-8697-11

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д. 46,

Тел. +7 495 437-55-77, факс +7 495 437-56-66, e-mail:

office@vniims.ru

Аттестат аккредитации № 30004

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.

«_____» _______________ 2013 г.
