Генераторы телевизионных измерительных сигналов Г-230, ГРСИ 16366-03
Номер госреестра:
16366-03
Наименование СИ:
Генераторы телевизионных измерительных сигналов
Обозначение типа:
Г-230
Производитель:
ООО "НТК измерительной аппаратуры "ИМОС", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 14175/1
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы телевизионных измерительных сигналов Г-230
Назначение средства измерений
Генераторы телевизионных измерительных сигналов Г-230 (далее – генераторы),
предназначены для формирования измерительных периодических сигналов и измерительных
сигналов испытательных строк для работы в составе комплексов аппаратур автоматического
измеренияосновныхпоказателейкачествателевизионныхтрактов,линийсвязи,
радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов,
радиорелейных линий связи
.

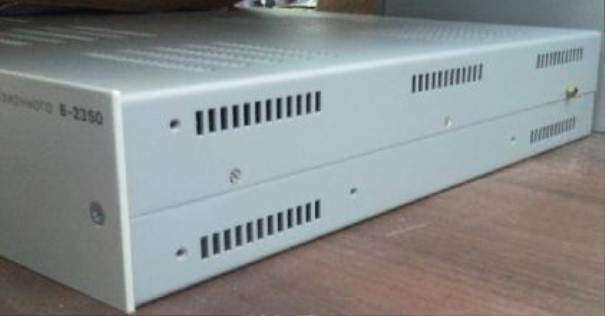

Рисунок 1 – Внешний вид генераторов и место нанесения знака утверждения типа.
Конструкция генераторов обеспечивает ограничение доступа к определенным частям в
целяхпредотвращениянесанкционированнойнастройкиивмешательствапутем
Описание средства измерений
В генераторах реализован цифровой метод формирования сигналов, суть которого
заключается в следующем: в постоянную память заносят кодовый эквивалент измерительных
сигналов (12-разрядный бинарный код) и с тактовой частотой 31; или 31,5; или 32 МГц
считывают его на входы цифроаналогового преобразователя (ЦАП). Посредством фильтра
низких частот с полосой пропускания (0,5 - 6) МГц фильтруют выходной сигнал ЦАП и
операционным усилителем формируют выходной сигнал генератора.
Режимы работы генераторов реализуются посредством инициализации соответствующей
программы. Формирователь сигналов обеспечивает на своем выходе измерительные сигналы и
сигналы испытательных строк, анализирует состояние клавиатуры генератора и формирует
сигналы, соответствующие выбранному режиму работы, определяющие работу устройства
отображения, расположенного в блоке управления. С формирователя сигналов поступают
также импульсы синхронизации осциллографа на разъем в соответствии с выбранным
режимом синхронизации. Блок управления передает информацию о текущем режиме работы
генератора. В смесителе сигналы испытательных строк суммируются с сигналом внешнего
источника, поступающим с разъема ВХОД ВИДЕО в ведомом режиме. В автономном режиме
смеситель обеспечивает прохождение сигналов, сформированных в устройстве формирования,
на выход прибора.
Генератор выполнен в виде моноблока, в котором размещены узлы генератора. Органы
управления, устройства индикации и отображения режимов работы размещены на лицевой
панели генератора. На задней стороне генераторов расположены входные и выходные
разъемы, разъемы для контроля сигналов, разъем синхронизации осциллографа, разъем для
соединения с последовательным портом ПК, разъем подключения напряжения сети,
предохранители и клемма заземления. Генераторы выпускаются в следующих модификациях:
Г-230, Г-230ВС, Г-230ТТ, Г-230ТС, Г-230ЦП, Г-230ТП, Г-230ТН, Г-230ПС, отличающихся
наборомфункцийиформируемыхсигналов,параметрамивидеосигналов,набором
испытательных ТВ таблиц, в двух конструктивных исполнениях - стоечном и переносном.
Внешний вид генераторов и место нанесения знака утверждения типа представлены на
рисунке 1.
Место
нанесения
знака
утверждения
типа
Лист № 2
Всего листов 8
пломбирования. Пломбирование, маркирование или нанесение наклеек производится на
задней панели генераторов.
Схема пломбировки генераторов от несанкционированного доступа представлена на
рисунке 2.
Рисунок 2 – Схема пломбировки генераторов от несанкционированного доступа.
Наименование
ПО
VIZG230
01
23422aa069a4decbbdf33
ae8062dacf8
MD5
Программное обеспечение
Программноеобеспечение(ПО) «Отображение формируемых Г-230сигналов»,
VIZG230, версия 01, не содержит метрологически значимой части, не влияет на
метрологические характеристики генератора и используется для визуализации информации.
Таблица 1 - Идентификационные данные ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентифи-
кационный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
Отображение
формируемых
Г-230 сигналов
Доступ к установленному энергонезависимому ПО со стороны внешних органов
отсутствует. Специальных средств защиты ПО не требуется.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.

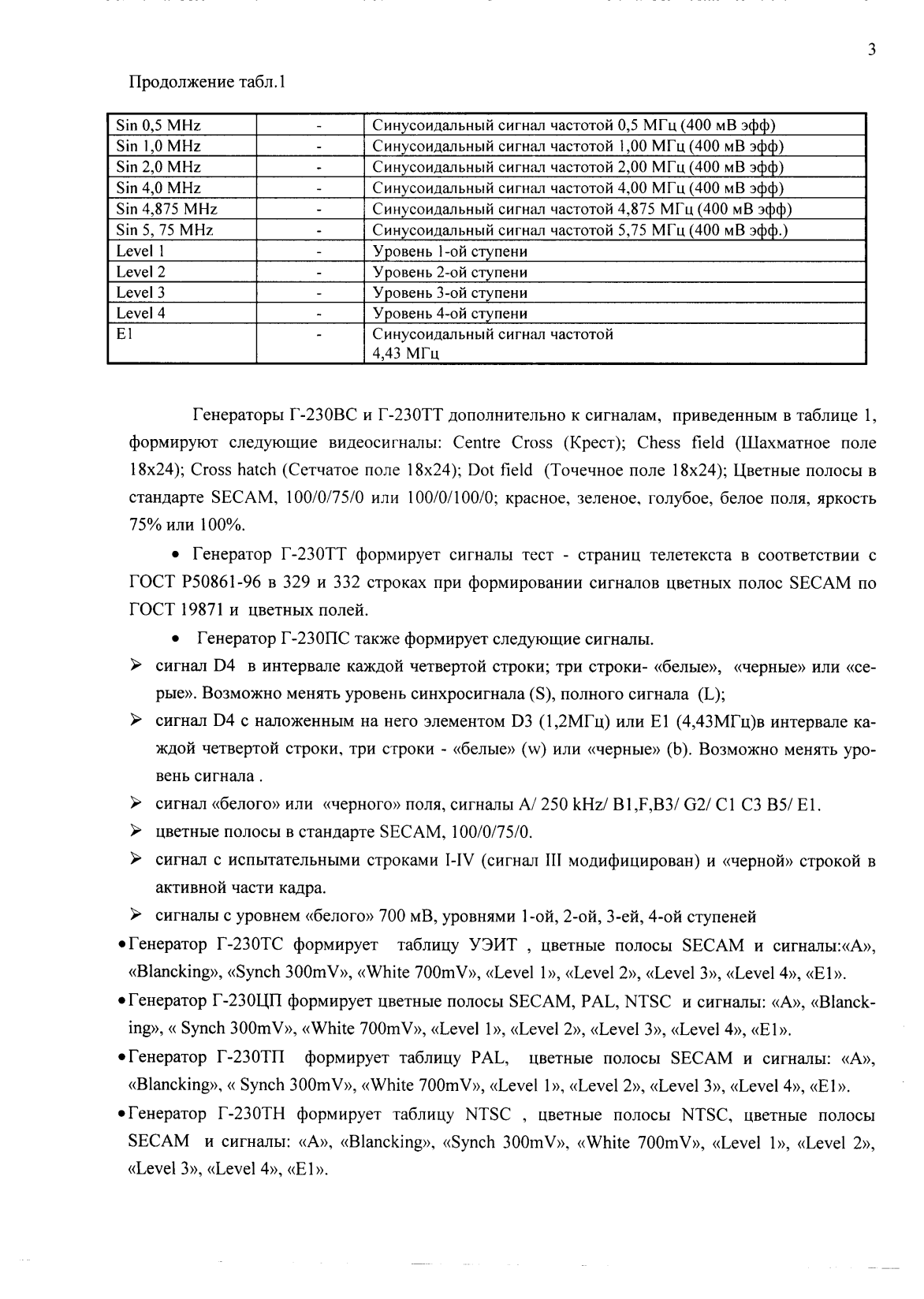

Метрологические и технические характеристики
В автономном режиме работы генераторы Г-230, Г-230ВС, Г-230ТТ обеспечивают
формирование полного видеосигнала, содержащего в активной части кадра периодические
сигналы, приведенные в таблице 2.
Обозначение
на дисплее
генератора
Условное обозначение, описание элементов сигналов
Таблица 2
А
Условное
обозначение
сигналов по
ГОСТ 18471
1А
В1(2Т) F B3
B1(1Т) F B3
D4(4.43)Blk
D4(1,2)Blak
D4(4.43) Wht
2В1,F,В3
2.1В1.1,F1,В3.1
3.1D4,Е1
3.1аD4,D3
3.2D4,Е1,В4
Место
пломбировки
Лист № 3
Всего листов 8
Обозначение
на дисплее
генератора
Условное обозначение, описание элементов сигналов
D4 White
-
D4 Black
-
D4 GreV
-
D4(4.43) Gry
-
D4(1.2) Grey
-
Active
Blancking
-
D4(1.2) Whte
С1 С2 В5
E3 B5
B6
D4
D4 E1(4,43)
D4 D3(1,2)
Условное
обозначение
сигналов по
ГОСТ 18471
3.2а
5
5б
6
---
Сигнал I –
Сигнал IV
Synch 300mV
White 700mV
B3
Sin 31,25 кHz
Sin 0,5 МHz
Sin 1,0 MHz
Sin 2,0 МHz
Sin 4,0 МHz
Sin 4,875 МHz
Sin 5, 75 МHz
Level 1
Level 2
Level 3
Level 4
E1
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
D4,D3,В4
С1,С2,В5
Е3,В5
В6 D4
D4,Е1
D4,D3
D4 в интервале каждой четвертой строки; три строки-
«белые» (B4)
D4 в интервале каждой четвертой строки; три строки
«черные»
D4 в интервале каждой четвертой строки; три строки
«серые» (B5)
D4,Е1 в интервале каждой четвертой строки; три строки
«серые» (В5)
D4,D3 в интервале каждой четвертой строки; три строки
«серые» (В5)
Испытательные строки I – IV (сигнал III модифицирован) и
«черное» поле в активной части кадра
Уровень гашения
Фиксированный уровень
Уровень синхронизации 300 мВ
Уровень «белого» 700 мВ
Импульс «белого»
Синусоидальный сигнал частотой 31,25 кГц (400 мВ эфф)
Синусоидальный сигнал частотой 0,5 МГц (400 мВ эфф)
Синусоидальный сигнал частотой 1,00 МГц (400 мВ эфф)
Синусоидальный сигнал частотой 2,00 МГц (400 мВ эфф)
Синусоидальный сигнал частотой 4,00 МГц (400 мВ эфф)
Синусоидальный сигнал частотой 4,875 МГц (400 мВ эфф)
Синусоидальный сигнал частотой 5,75 МГц (400 мВ эфф.)
Уровень 1-ой ступени
Уровень 2-ой ступени
Уровень 3-ой ступени
Уровень 4-ой ступени
Синусоидальный сигнал частотой 4,43 МГц
Генераторы Г-230ВС и Г-230ТТ дополнительно к сигналам, приведенным в таблице 2,
формируют следующие видеосигналы: Centre Cross (Крест); Chess field (Шахматное поле
18х24); Cross hatch (Сетчатое поле 18х24); Dot field (Точечное поле 18х24); Цветные полосы в
стандарте SECAM, 100/0/75/0 или 100/0/100/0; красное, зеленое, голубое, белое поля, яркость 75
% или 100 %.
Генератор Г-230ТТ формирует сигналы тест - страниц телетекста в соответствии с ГОСТ
Р50861-96 в 329 и 332 строках при формировании сигналов цветных полос SECAM по ГОСТ
19871 и цветных полей.
Лист № 4
Всего листов 8
Генератор Г-230ПС также формирует следующие сигналы:
-
сигнал D4 в интервале каждой четвертой строки; три строки - «белые», «черные» или
«серые». Возможно изменение уровня синхросигнала (S), полного сигнала (L);
-
сигнал D4 с
наложенным на него элементом D3 (1,2МГц) или Е1 (4,43МГц) в
интервале
каждой четвертой строки, три строки - «белые» (w) или «черные» (b). Возможно изменение
уровня сигнала;
-
сигнал «белого» или «черного» поля, сигналы A/ 250 kHz/ B1,F,B3/ G2/ C1 C3 B5/ E1;
-
цветные полосы в стандарте SECAM, 100/0/75/0;
-
сигнал с испытательными строками I-IV (сигнал III модифицирован) и «черной» строкой в
активной части кадра;
-
сигналы с уровнем «белого» 700 мВ, уровнями 1-й, 2-й, 3-й, 4-й ступеней.
Генератор Г-230ТС формирует таблицу УЭИТ, цветные полосы SECAM и сигналы: «А»,
«Blancking», «Synch 300mV», «White 700mV», «Level 1», «Level 2», «Level 3», «Level 4», «E1».
Генератор Г-230ЦП формирует цветные полосы SECAM, PAL, NTSC и сигналы: «А»,
«Blancking», « Synch 300mV», «White 700mV», «Level 1», «Level 2», «Level 3», «Level 4»,
«E1».
Генератор Г-230ТП формирует таблицу PAL, цветные полосы SECAM и сигналы: «А»,
«Blancking», « Synch 300mV», «White 700mV», «Level 1», «Level 2», «Level 3», «Level 4»,
«E1».
Генератор Г-230ТН формирует таблицу NTSC, цветные полосы NTSC, цветные полосы
SECAM и сигналы: «А», «Blancking», «Synch 300mV», «White 700mV», «Level 1», «Level 2»,
«Level 3», «Level 4», «E1».

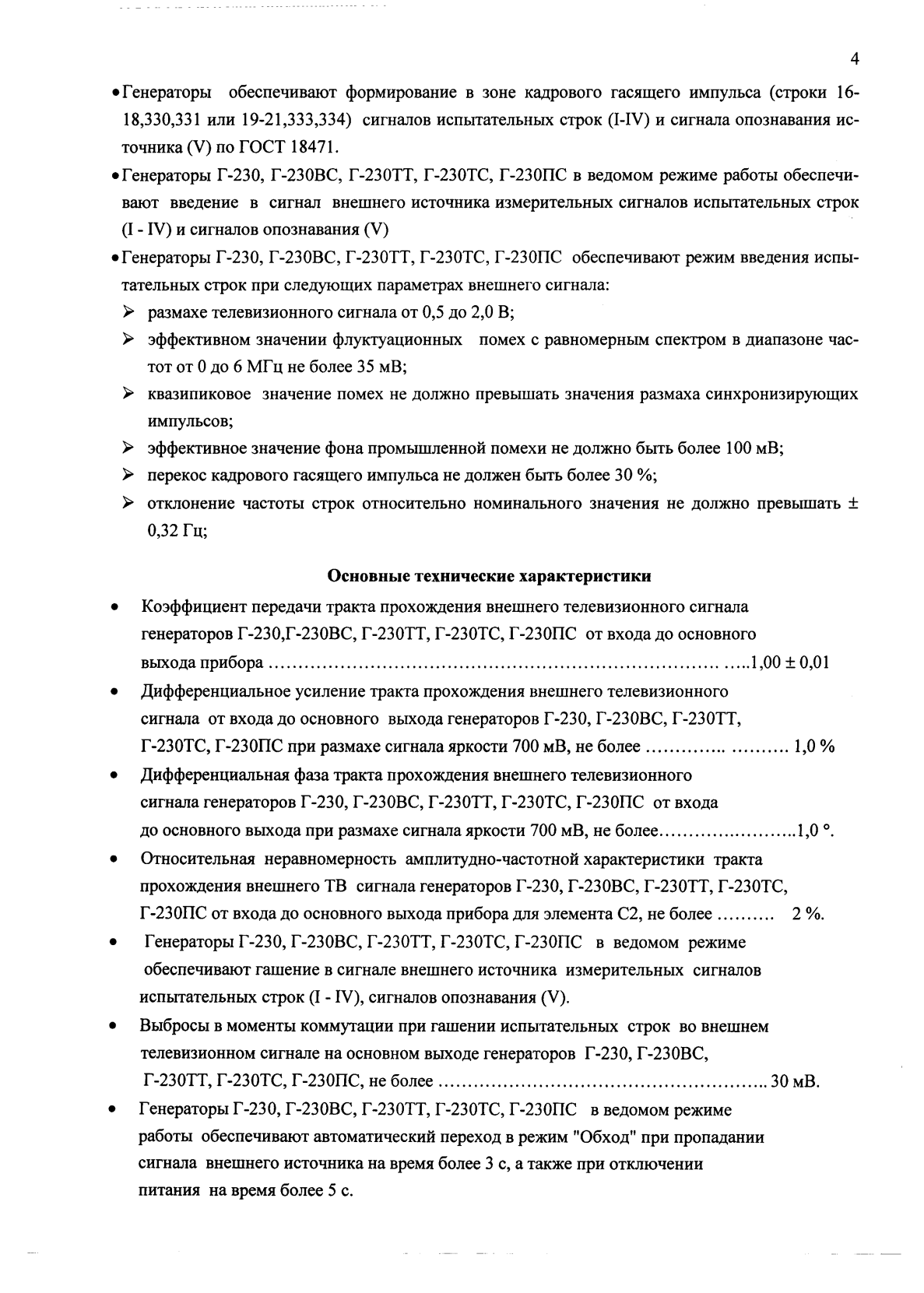

Генераторы обеспечивают формирование
в зоне кадрового гасящего импульса (строки
16-18, 330, 331 или 19-21, 333, 334) сигналов испытательных строк (I-IV) и сигнала
опознавания источника (V) по ГОСТ 18471.
Генераторы Г-230, Г-230ВС, Г-230ТТ, Г-230ТС, Г-230ПС в ведомом режиме работы
обеспечиваютвведениевсигналвнешнегоисточникаизмерительныхсигналов
испытательных строк (I - IV) и сигналов опознавания (V).
Генераторы Г-230, Г-230ВС, Г-230ТТ, Г-230ТС, Г-230ПС обеспечивают режим введения
испытательных строк при следующих параметрах внешнего сигнала:
-
размахе телевизионного сигнала от 0,5 до 2,0 В;
-
эффективном значении флуктуационных помех с равномерным спектром в диапазоне
частот от 0 до 6 МГц не более 35 мВ;
-
квазипиковое значение помех не должно превышать значения размаха синхронизирующих
импульсов;
-
эффективное значение фона промышленной помехи не должно быть более 100 мВ;
-
перекос кадрового гасящего импульса не должен быть более 30 %;
-
отклонение частоты строк относительно номинального значения не должно превышать
±
0,32 Гц;
Генераторы Г-230,Г-230ВС, Г-230ТТ, Г-230ТС, Г-230ПС обеспечивают:
-
коэффициент
передачи тракта прохождения внешнего телевизионного сигнала от входа до основного
выхода прибора............................................................................................1,00
±
0,01.
-
дифференциал
ьное усиление тракта прохождения внешнего телевизионного сигнала от входа до
основного выхода при размахе сигнала яркости 700 мВ, %, не более..................1,0.
-
дифференциал
ьная фаза тракта прохождения внешнего телевизионного сигнала от входа до основного
выхода при размахе сигнала яркости 700 мВ,
°
, не более...................................1,0.
-
относительная
неравномерность амплитудно-частотной характеристики тракта прохождения внешнего
Лист № 5
Всего листов 8
телевизионного сигнала от входа до основного выхода прибора для элемента С2, %, не
более.............................................................................................................2.
-
выбросыв
моменты коммутации при гашении испытательных строк во внешнем телевизионном
сигнале на основном выходе, мВ, не более...................................................30.
Генераторы Г-230, Г-230ВС, Г-230ТТ, Г-230ТС, Г-230ПС в ведомом режиме работы
обеспечивают переход в режим «Обход», автоматически, при пропадании сигнала внешнего
источника на время не менее 3 с, а также при отключении питания на время не менее 5 с.
Генераторы обеспечивают режим «Блокировка», исключающий непреднамеренное
изменение установленного режима работы.
Генераторыобеспечиваюттрирежимаформированияимпульсоввнешней

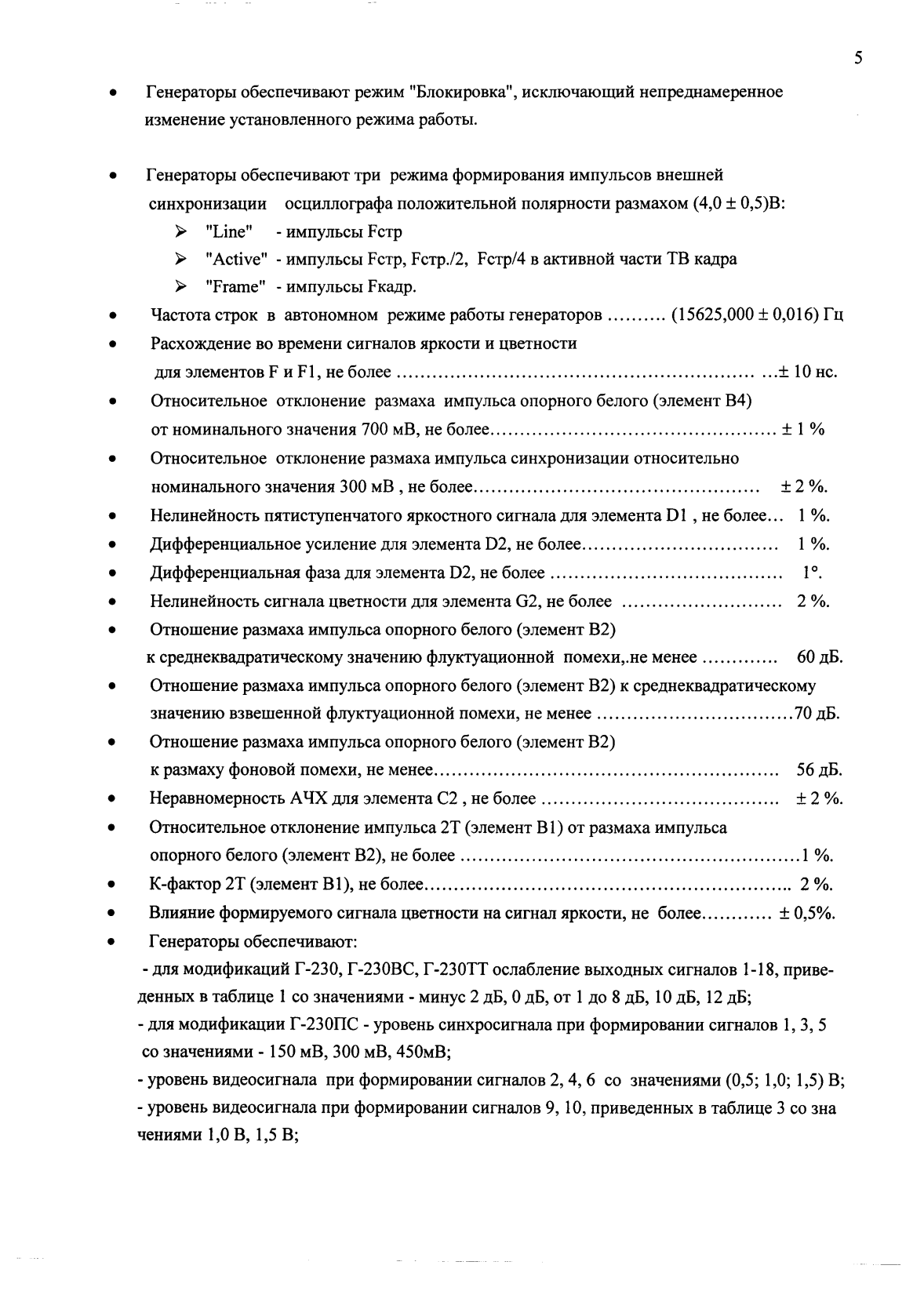

синхронизации осциллографа положительной полярности размахом (4,0
±
0,5) В:
«Line»……………………………………………………………………..…….….. импульсы Fстр;
«Active»…………………..........… импульсы Fстр., Fстр./2, Fстр./4 в активной части ТВ кадра;
«Frame»……………………………………………………………..…………….. импульсы Fкадр.
Частота строк в автономном режиме работы генераторов, Гц.……………......15625,000
±
0,016.
Расхождение во времени сигналов яркости и цветности для элементов F и F1, нс, не более
±
10
Относительное отклонение размаха импульса опорного белого (элемент В2) от номинального
значения 700 мВ, %, не более…………………………………...…..……...…...
±
1
Относительное отклонение размаха импульса синхронизации относительно номинального
значения 300 мВ, %, не более………..………………………………………………………......
±
2
Нелинейность пятиступенчатого яркостного сигнала для элемента D1, %, не более…............1.
Дифференциальное усиление для элемента D2, %, не более…………………………..……......1.
Дифференциальная фаза для элемента D2, не более………………………………………....….1
°
.
Нелинейность сигнала цветности для элемента G2, %, не более ……………………………....2.
Отношение размаха импульса опорного белого (элемент В2) к среднеквадратическому
значению флуктуационной помехи, дБ, не менее.………...........................................................60.
Отношение размаха импульса опорного белого (элемент В2) к среднеквадратическому
значению взвешенной флуктуационной помехи, дБ, не менее ………………………………..70.
Отношение размаха импульса опорного белого (элемент В2) к размаху фоновой помехи, дБ, не
менее………………………………………………………………………….........….................…56.
Неравномерность АЧХ для элемента С2, %, не более………………………..………...............
±
2.
Относительное отклонение импульса 2Т (элемент В1) от размаха импульса опорного белого
(элемент В2), %, не более.…………………………………………………...…………….....……..1.
К-фактор 2Т (элемент В1), %, не более.………………………………………………...…..…...…2.
Влияние формируемого сигнала цветности на сигнал яркости, %, не более…...…….....…..
±
0,5.
Генераторы обеспечивают:
-
для модификаций Г-230, Г-230ВС, Г-230ТТ ослабление выходных сигналов 1-18,
приведенных в таблице 1 со следующими значениями: минус 2, 0, от 1 до 8, 10, 12 дБ;
-
для модификации Г-230ПС:

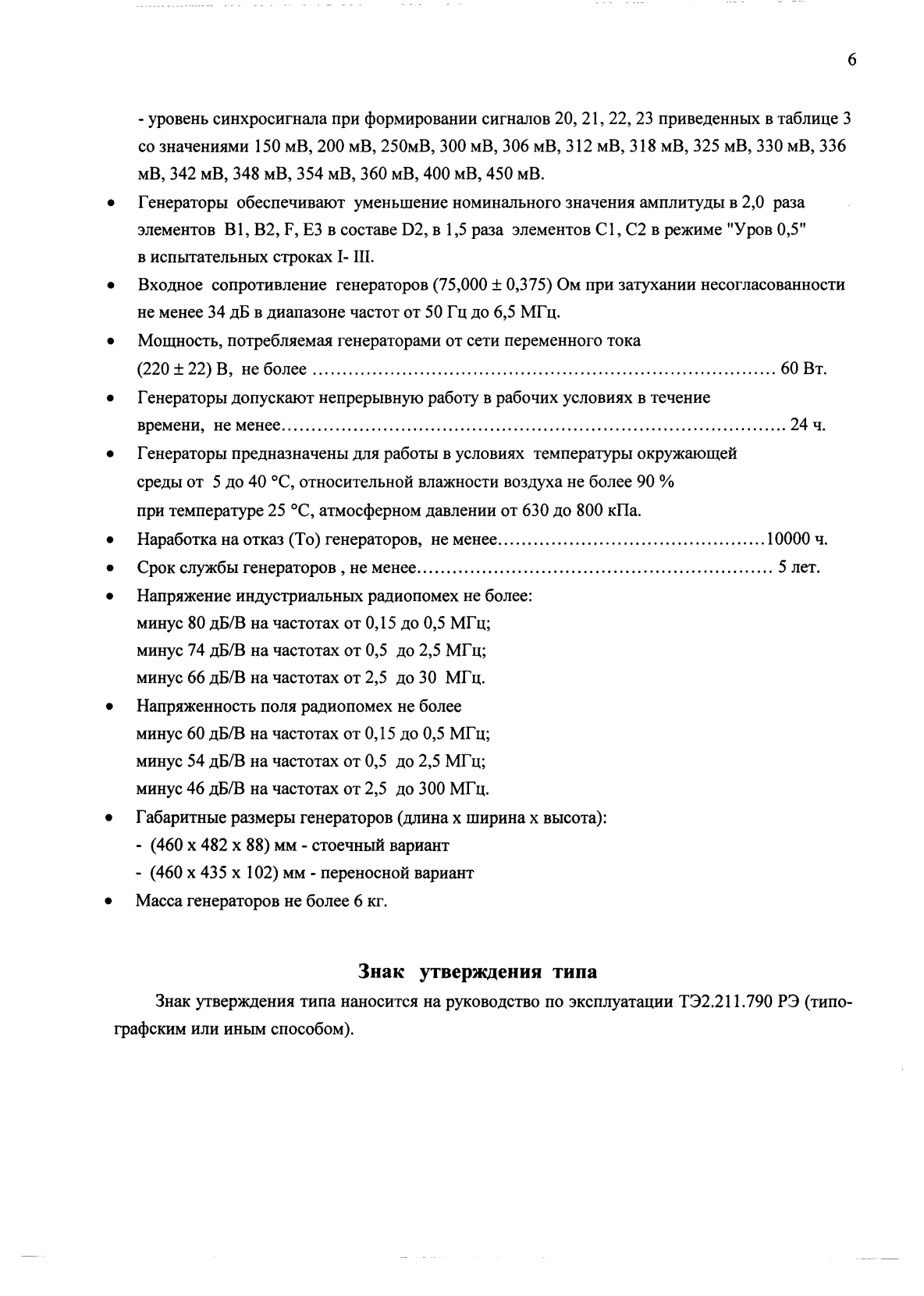

- уровень синхросигнала при формировании сигналов 1, 3, 5 со следующими значениями:
150, 300, 450 мВ;
- уровень видеосигнала при формировании сигналов 2, 4, 6 со значениями 0,5; 1,0; 1,5 В;
- уровень видеосигнала при формировании сигналов 9, 10, приведенных в таблице 3, со
следующими значениями: 1,0; 1,5 В;
- уровень синхросигнала при формировании сигналов 20, 21, 22, 23, приведенных в таблице 3,
со следующими значениями: 150, 200, 250, 300, 306, 312, 318, 325, 330, 336, 342, 348, 354, 360,
400, 450 мВ.
Генераторы обеспечивают уменьшение номинального значения амплитуды в 2,0 раза
элементов В1, В2, F, Е3
в составе D2, в 1,5 раза элементов
С1, С2 в
режиме «Уров 0,5» в
испытательных строках I- III.
Лист № 6
Всего листов 8
Входное сопротивление генераторов (75,000
±
0,375) Ом при затухании несогласованности не
менее 34 дБ в диапазоне частот от 50 Гц до 6,5 МГц.
Мощность, потребляемая генераторами от сети переменного тока напряжением (220
±
22) В, с
частотой (50
±
1) Гц, В·А, не более………………………………………………………….…….60.
Генераторы допускают непрерывную работу в рабочих условиях, ч, не менее……….……...24.
Условия эксплуатации соответствуют 3-й группе по ГОСТ 22261-94.
Наработка на отказ генераторов, ч, не менее……………………………………….…….….10000.
Срок службы генераторов, лет, не менее………………………………………………….….......10.
Габаритные размеры (длина×ширина×высота), мм, не более:
- стоечный вариант……………………………………………..………………..…460×482×88; -
переносной вариант……………………………………………………….............460×435×96.
Масса генераторов, кг, не более…………………………………………………………………7,5.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
ТЭ2.211.790 РЭ методом компьютерной графики и на лицевую панель генератора в виде
наклеиваемой плёнки.
Г-230
Г-230ВС
Г-230ТТ
Г-230ПС
Г-230ЦП
Г-230ТС
Г-230ТП
Г-230ТН
стоечный
переносной
стоечный
переносной
стоечный
переносной
стоечный
переносной
стоечный
переносной
стоечный
переносной
стоечный
переносной
стоечный
переносной
Г-230
Г-230ВС
Г-230ТТ
Г-230ТС
Г-230ЦП
Г-230ТП
Г-230ТН

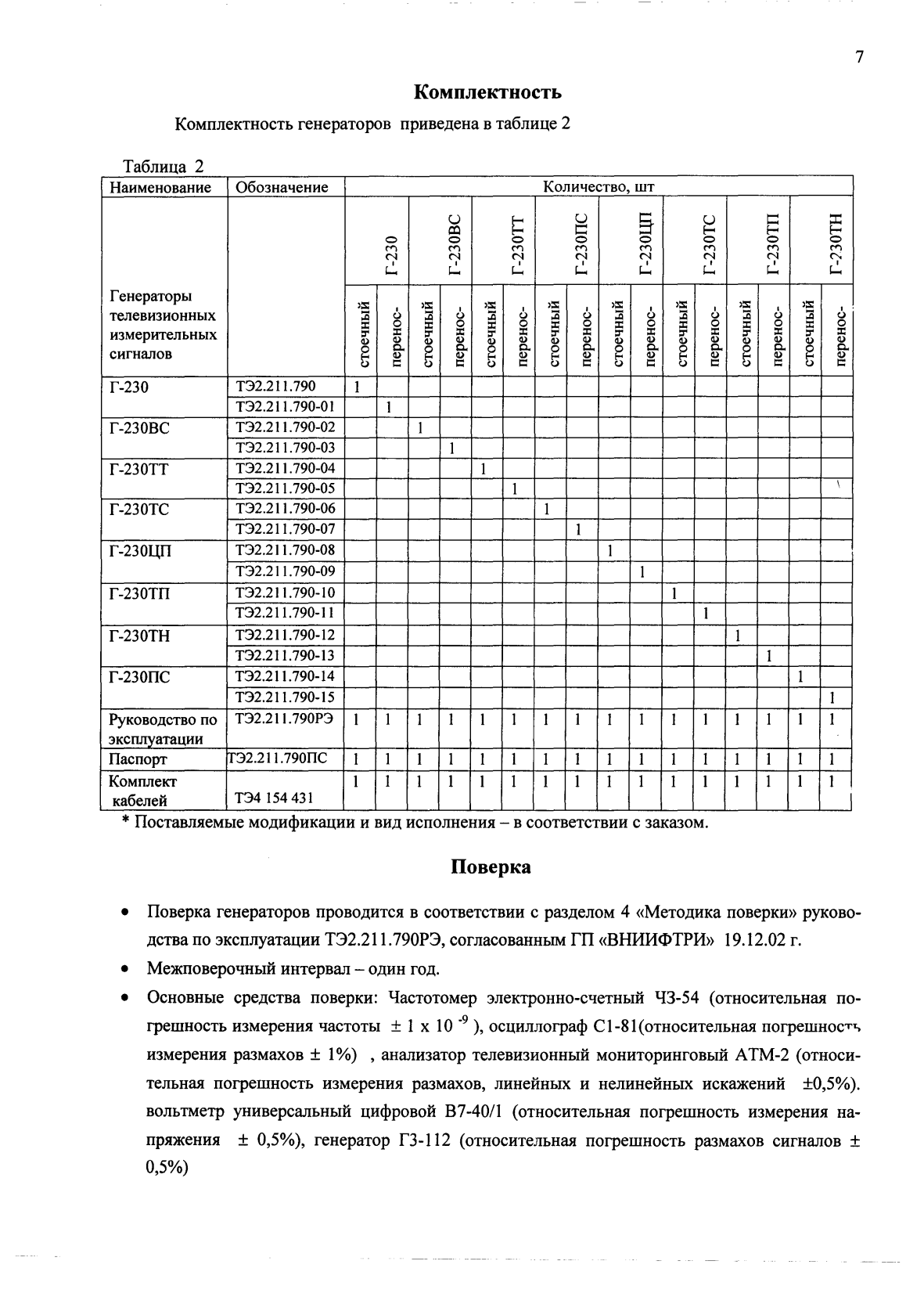

Комплектность средства измерений
Комплект поставки приведён в таблице 3.
Таблица 3
Количество, шт
НаименованиеОбозначение
ТЭ2.211.7901
ТЭ2.211.790-01 1
ТЭ2.211.790-02 1
ТЭ2.211.790-031
ТЭ2.211.790-04 1
ТЭ2.211.790-05 1
ТЭ2.211.790-061
ТЭ2.211.790-07 1
ТЭ2.211.790-08 1
ТЭ2.211.790-091
ТЭ2.211.790-10 1
ТЭ2.211.790-11 1
ТЭ2.211.790-121
ТЭ2.211.790-13 1
Г-230ПС
1
1
Руководство
11111111
1111111
11111111
1111111
кабелей
ТЭ2.211.790-14
ТЭ2.211.790-15
эксплуатации
по
ТЭ2.211.790РЭ1
ПаспортТЭ2.211.790ПС1
Комплект
ТЭ4 154 4311
11111111
1111111
Лист № 7
Всего листов 8
Поверка
осуществляется по документу ТЭ2.211.790РЭ (Раздел 4 «Методика поверки» руководства по
эксплуатации), согласованному руководителем ГЦИ СИ ФГУП ВНИИФТРИ» 19 декабря 2002
года.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64, рег. № 9135-83, пределы
допускаемой относительной погрешности измерений частоты ± 1,5·10
-7
;
- осциллограф цифровой DSO1052B, рег. № 51544-12, пределы допускаемой
относительной погрешности измерения размахов
±
0,13 %;
- анализатор телевизионный мониторинговый АТМ-2, рег. №17243-03, пределы
допускаемой относительной погрешности измерения размахов, линейных и нелинейных
искажений
±
0,5 %;
- генератор телевизионных измерительных сигналов Г6-35, рег. №9712-84, пределы
допускаемой относительной погрешности формирования сигналов (0,5 - 2) %;
- вольтметр универсальный цифровой В7-40/1, рег. №39075-08, диапазон измерений
напряжения от 2 мВ до 500 В, пределы допускаемой относительной погрешности измерения
±
0,2%
;
- вольтметр переменного тока диодный компенсационный В3-49, рег. №5477-76, пределы
допускаемой относительной погрешности измерений напряжения ±[0,2+(0.08/Ux)] %;
- генератор сигналов низкочастотный Г3-112, рег. №6702-78, пределы допускаемой
относительной погрешности установки частоты ± (2 + 30 / fн) % в диапазоне от 10 Гц до 1
МГц (I – V поддиапазоны) и ± 3 %
в диапазоне от 1 до 10 МГц (VI поддиапазон), где fн –
установленное по шкале значений частоты в Гц.
Сведения о методиках (методах) измерений
ГенераторытелевизионныхизмерительныхсигналовГ-230.Руководствопо
эксплуатации» ТЭ2.211.790РЭ.

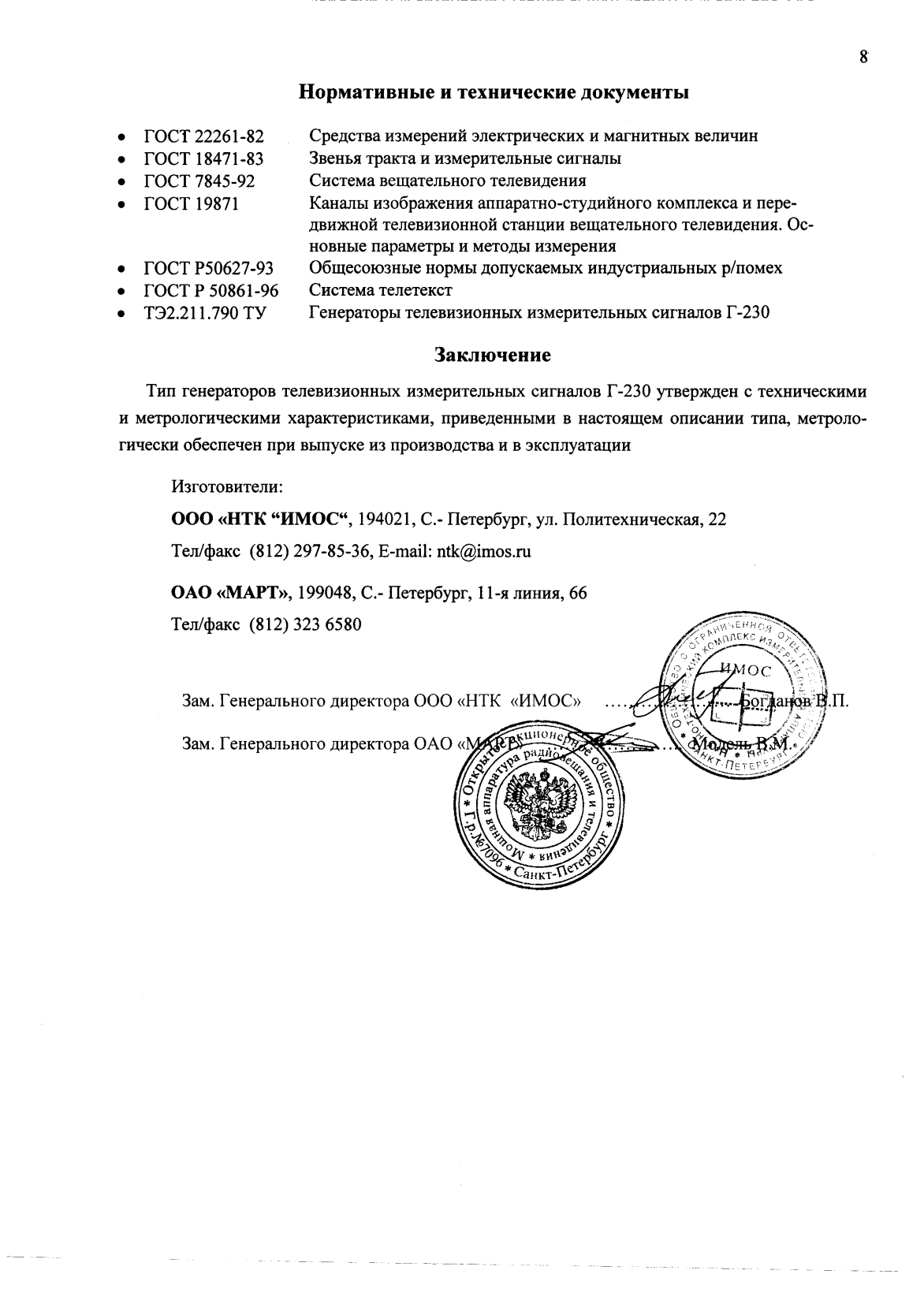

Нормативныеитехническиедокументы,устанавливающиетребованияк
генераторам телевизионных измерительных сигналов Г-230
ГОСТ 22261-94. Средства измерений электрических и магнитных величин.
ГОСТ 18471-83. Звенья тракта и измерительные сигналы.
ГОСТ 7845-92. Система вещательного телевидения.
ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной
телевизионной станции вещательного телевидения. Основные параметры и методы измерения.
ГОСТ Р 50861-96. Система телетекст.
Генераторы телевизионных измерительных сигналов Г-230. Технические условия
ТЭ2.211.790 ТУ
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление мероприятий государственного контроля (надзора); выполнение работ
по оценке соответствия промышленной продукции и продукции других видов, а также иных
объектовустановленнымзаконодательствомРоссийскойФедерацииобязательным
требованиям.
Изготовитель
Общество с ограниченной ответственностью «Научно-технический комплекс «ИМОС»
(ООО «НТК «ИМОС»), г. Санкт- Петербург
Юридический (почтовый) адрес: 194021, г. Санкт- Петербург, ул. Политехническая, д. 22
Тел./факс:(812)297-8536, E-mail
Лист № 8
Всего листов 8
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»). Аттестат
аккредитации государственного центра испытаний средств измерений № 30002-08 от
04.12.2008 г.
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение
Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, E-mail:
.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»__________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19612-08 | Калибраторы электрических сигналов | CA | Фирма "Yokogawa Electric Corporation", Япония | 1 год | Перейти |
| 9089-83 | Генераторы сигналов энергетические | ГСЭ | Опытный завод ПО "Союзэнергоавтоматика", г.Ростов-на-Дону | Нет данных | Перейти |
| 50275-12 | Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные | СИГМА | ООО "Джавад Джи Эн Эс Эс", г.Москва | 1 год | Перейти |
| 35739-08 | Устройства для питания измерительных цепей постоянного и переменного токов | УИ300, УИ300.1 | ООО "ЗИП "Юримов", г.Краснодар | 1 год | Перейти |
| 60351-15 | Модули ввода аналоговых сигналов | ЭНМВ-3 | ЗАО "ИЦ "Энергосервис", г.Москва | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
