Приложение к свидетельству № 2096/2
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гигрометров М-19
Назначение средства измерений
Гигрометры М-19 предназначены для измерения относительной влажности воздуха на
метеорологических станциях. Применяется для нужд народного хозяйства. Эксплуатируется
под навесами или в помещениях в стационарных условиях.

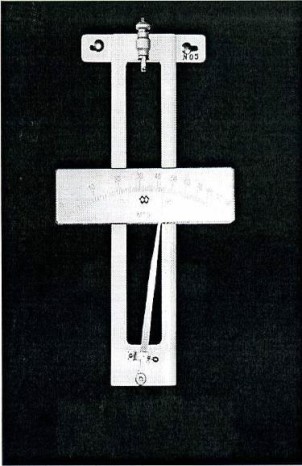

Описание средства измерений
Принцип действия гигрометров основан на свойстве человеческого обезжиренного
волоса изменять свою длину с изменением относительной влажности окружающего воздуха.
Гигрометр состоит из следующих основных частей:
·
датчика влажности;
·
специально обработанного человеческого волоса;
·
рамы со шкалой;
·
стрелки с осью;
·
установочного устройства, состоящего из стержня с грузиком и винта, которое
служит для перемещения конца стрелки относительно шкалы.
Изменение длины волоса передается стрелке, которая, перемещаясь вдоль шкалы,
указывает относительную влажность воздуха в процентах.
Метрологические и технические характеристики
Таблица № 1
Значения характеристики
от 0 до 100
от 30 до 100
1
+10
150
6
Наименование характеристики
Диапазон показаний гигрометра ,%
Диапазон измерения гигрометром относительной влажности воздуха
при температуре от минус 35 ºС до плюс 45 ºС
Цена наименьшего деления шкалы гигрометра, %
Основная абсолютная погрешность гигрометра ,% не более
Время установки показаний гигрометров, с, не более
Вариации показаний гигрометров, %, не более
Изменение показаний гигрометра, вызванное изменением температуры
окружающего воздуха в диапазоне рабочих температур, %/ ºС, не более
±5
Лист № 2
всего листов 2
Наименование характеристики
Габаритные размеры гигрометра, мм, не более
Масса гигрометра, кг, не более
Вероятность безотказной работы за 1000ч., не менее
Средний срок службы, лет, не менее
Условия эксплуатации, ºС
Значения характеристики
30х160х290
0,25
0,94
8
от -35 до + 45
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на шкалу гигрометра и
проставляется шаблоном в верхней части титульного листа эксплуатационной документации.
Комплектность средства измерений
Обозначение
ИЛАН.413614.002
ИЛАН11.413614.00211С
Наименование
Гигрометр М-19
Паспорт
Таблица № 2
Комплектность
1 шт.
1экз.
Поверка
осуществляется по МИ 1768-87 «Методические указания. ГСИ. Приборы влажности:
:гигрометры М-19, гигрографы М-21А. Методика поверки».
Основные средства поверки:
·
климатическая камера «FEUTRON» типа 3001, обеспечивающая создание и под-
держание относительной влажности от 30 до 100(%) при температуре (20±5)ºС;
·
психрометр аспирационный М-34 по ТУ 25-1607.054-85;
·
образцовый динамический генератор влажного газа «Полюс-2».
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации гигрометра М-19.
ИЛАН. 413614.002РЭ.
Нормативныеитехническиедокументы,устанавливающиетребования к гигрометрам М-19
ИЛАН.413614.002 ТУ «Гигрометр М-19. Технические условия.»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление деятельности в области гидрометеорологии.
Изготовитель
ФГБУ «НПО «Тайфун» (ЦКБ ГМП)
Юридический адрес: 249038, Калужской обл., г. Обнинск,пр.Ленина,82
Фактический адрес: 249039, Калужской обл., г. Обнинск, ул. Королева, 6
Тел./факс: 8 (48439) 6 23 03/ 8 (48439) 6 44 53
Испытательный центр
ГЦИ СИ ФБУ «Калужский ЦСМ»
248000, г. Калуга, ул. Тульская, д.16а 123213
Телефон: (4842) 57-47-81, (4842) 57-55-91, (4842) 57-63-38
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«___» _____________2012 г.
