Номер госреестра:
14943-19
Наименование СИ:
Солемеры
Обозначение типа:
СПИ11М - СПИ16М
Производитель:
ЗАО "Аналитприбор-Мек", Армения, г.Гюмри
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.04.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74707
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Солемеры «СПИ11М - СПИ16М»
Назначение средства измерений
Солемеры «СПИ11М - СПИ16М» (далее - солемеры) предназначены для непрерывного
измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (со-
лесодержание) или удельного электрического сопротивления (УЭС) таких растворов.
Описание средства измерений
Работа солемера основана на кондуктометрическом методе анализа. Принцип действия
солемера состоит в измерении удельной электрической проводимости водных растворов солей,
функционально связанной с их концентрацией (солесодержанием). Удельная электрическая
проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в элек-
трическое сопротивление ее чувствительного элемента. С помощью измерительного преобразо-
вателя сопротивление чувствительного элемента датчика преобразуется в электрический сигнал
постоянного тока, который подается на вход универсального вольтметра.
Солемеры состоят из измерительных преобразователей ПИН09М – ПИН14М и датчика
ДСВ31М.
Преобразователь измерительный ПИН09М выполнен в виде отдельно собранного шасси,
на котором закреплены все функциональные узлы преобразователя. Шасси помещен в водоза-
щищенный корпус с четырьмя сальниками для ввода кабелей.
Крышка преобразователя крепится к корпусу с помощью барашковых гаек.
Корпус и крышка преобразователя литые, из алюминиевого сплава.
Преобразователи ПИН10М; ПИН11М; ПИН13М и ПИН14М конструктивно выполнены
одинаково и состоят из корпуса, в котором помещен элемент преобразователя.
Элемент преобразователей имеет кассетное исполнение и представляет собой каркас с
закрепленной на нем панелью с печатными платами.
Корпус преобразователей литой, из алюминиевого сплава. С боковой стороны корпуса
размещена коробка ввода кабелей.
Преобразователь ПИН12М имеет кассетную конструкцию, изготовленную из алюминие-
вых листов и угольников. Кассета состоит из лицевой и задней панели и двух боковых пластин,
которые помещены в корпус. Материал корпуса – алюминиевый сплав.
Измерительные преобразователи ПИН09М – ПИН14М обеспечивают выдачу на вход
вольтметра аналоговых выходных сигналов от 0 до 10 В или от 4 до 20 мА (по требованию за-
казчика).
Датчики ДСВ31М представляют собой металлический цилиндрический корпус, в кото-
ром расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с со-
противлением 818,4 Ом при плюс 20 °С для устранения влияния температуры пробы на резуль-
тат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40 °С или от плюс
20 до плюс 100 °С (по выбору заказчика). В датчиках, используемых только для измерения
УЭС, термокомпенсация отсутствует.
В зависимости от конструкции датчики делятся на проточные (ДСВ31М-01) и погруж-
ные (ДСВ31М - 02; ДСВ31М - 03; ДСВ31М - 04; ДСВ31М - 05).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиков выполнены из стали 08Х18Н10Т, из сплава ЗМ или из бронзы
БрАЖНМц.
Датчики проточного типа имеют два штуцера: нижний – для входа воды, верхний – для
выхода.
Погружные датчики предназначены для установки на емкость или в основной трубопро-
вод с диаметром условного прохода (Ду) от 65 до 350 мм.
Общий вид солемера СПИ11М приведен на рисунке 1.
Лист № 2
Всего листов 5
Общий вид солемеров СПИ12М – СПИ16М приведен на рисунке 2.

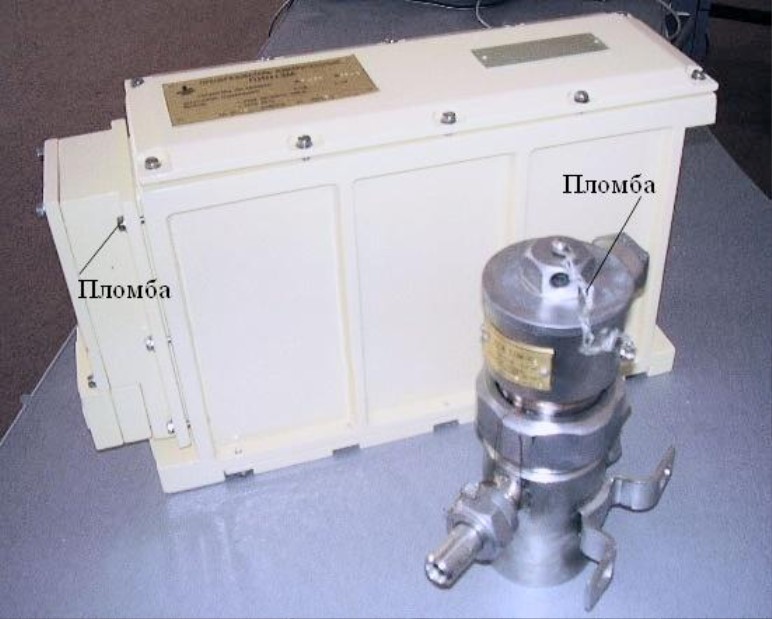

Рисунок 1 - Общий вид солемера СПИ11М
Рисунок 2 - Общий вид солемеров СПИ12М – СПИ16М
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование и диапазоны измерений солемеров и тип преобразователя ПИН приведе-
ны в таблице 1. Остальные метрологические и технические характеристики – в таблице 2, масса
и габаритные размеры элементов солемера – в таблице 3.
СПИ11М
ПИН09М
0,2
СПИ12М
ПИН10М
СПИ13М
ПИН11М
2
СПИ14М
ПИН12М
20
СПИ15М
ПИН13М
200
Диапазон измерений
Таблица 1
Наименова-
ние солемера
Тип преобразо-
вателя
солесодержаниеУЭС
(С, мг/дм
3
)
(
Значение
постоянной датчика
ДСВ31М
(К, м
-1
)
-
СПИ16М
ПИН14М
-
-
-
от 1 до 10
от 4 до 40
-от 2500 до 4500
от 2 до20
от 4 до 40
от 250 до 2500
от 1250 до 4500
от 10 до 100
от 40 до 400
от 100 до 1000
от 400 до 4000
-
Значение
Таблица 2
Наименование характеристики
Пределы допускаемой основной приведенной погрешности измерений соле-
содержания и УЭС (при температуре воды и окружающего воздуха от +15
до +25
0
С), % от верхнего предела диапазонаизмерений
±
6
±
0,5
от +2 до +100
от +15 до +25
10
15
5000
10
25000
Пределы допускаемой дополнительной приведенной погрешности изме-
рений солесодержания и УЭС, возникающей от изменения температуры
окружающей среды в условиях эксплуатации, на каждые 10
°
С от +20
0
С,
% от верхнего предела диапазона измерений
Параметры контролируемой воды:
- температура,
0
С, для солемеров по солесодержанию
- температура,
0
С, для солемеров по УЭС
- давление, МПа, не более
Потребляемая мощность, В·А, не более
Срок безотказной работы солемера, ч, не менее
Средний срок службы солемера, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре +25 °С, %
- атмосферное давление, кПа
- вибрация частотой, Гц
от 0 до +50
от 20 до 100
от 80 до 120
от 5 до 60
Лист № 4
Всего листов 5
Таблица 3
Наименование элемента
Масса, кг,
не более
Габаритные размеры, мм, не более
высоташиринадлина
Преобразователи:
- ПИН09М
- ПИН10М, ПИН11М
- ПИН12М
- ПИН13М, ПИН14М
Датчики ДСВ31М
4,5
12
4,5
13
15
120242235
130256440
65,5245320
130256440
133275160
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной
графики.
Комплектность средства измерений
Комплектность солемера приведена в таблице 4
АЖУ8.896.000
АЖУ7.840.003
АЖУ7.840.006
2Б8.675.031
СЧ.102.109.766
АЖУ6.036.016
1
1
1
1
1
1
Обозначение
Количество, штук
АЖУ6.395.000
АЖУ6.894.004
АЖУ6.122.255
1Е5.121.278
1
1
1
1
1
Таблица 4 – Комплектность солемера
Наименование
Преобразователь измерительный ПИН:
Комплект ЗИП в том числе:
- ключ гаечный торцевой
- съемник
- панель
-элемент
Датчик ДСВ31М*:
Комплект ЗИП в том числе:
- съемник
- прокладка
- прокладка
- ключ
- втулка
- элемент чувствительный
Руководство по эксплуатации2.840.143 РЭ1
Паспорт АЖУ2.840.143 ПС1
Методика поверки АЖУ2.840.143 МИ1
* Тип датчика согласовывается с заказчиком.
Поверка
осуществляетсяподокументуАЖУ2.840.143МИ«Солемеры«СПИ11М–
СПИ16М» Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии
Республики Армения» 19.04.2019 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр – солемер МАРК – 602, рег. № 25807-16;
- натрий хлористый химически чистый ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к солемерам
«СПИ11М - СПИ16М»
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.18 г. № 2771 «Об утверждении государственной поверочной схемы для средств измере-
ний удельной электрической проводимости жидкостей».
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика по-
верки.
ТУРА25-181-95 Солемеры «СПИ11М – СПИ16М». Технические условия
Изготовитель
Закрытое акционерное общество «Аналитприбор-Мек» (ЗАО «Аналитприбор-Мек»),
Республика Армения
ИНН 05518664
Адрес: 3109, Республика Армения, г. Гюмри, ул. Хримяна Айрика, д. 27
Тел./факс: 374 312/5-46-20
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/(495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
