Номер госреестра:
14753-16
Наименование СИ:
Датчики давления
Обозначение типа:
ДМ5007
Производитель:
ОАО "Манотомь", г.Томск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64578
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ДМ5007
Назначение средства измерений
Датчики давления ДМ5007 (далее - датчики) предназначены для измерений и
преобразования абсолютного давления, избыточного давления, давления разрежения, разности
давлений,избыточногодавления-разряжениявунифицированныйвыходнойсигнал
постоянного тока.
Описание средства измерений
Датчики состоят из чувствительного элемента, разделительного устройства и
электронной схемы. Чувствительный элемент выполнен в виде тензорезистивного моста.
Электронная схема осуществляет преобразование сопротивления тензорезистивного моста в
унифицированный сигнал постоянного тока.
Датчики выпускаются следующих модификаций: ДМ5007-ДИ, ДМ5007А-ДИ (-ДА,
-ДД, -ДВ, ДВИ), ДМ5007Ех-ДИ (-ДА, -ДД, -ДВ, ДВИ), ДМ5007АЕх-ДИ (-ДА, -ДД, -ДВ, ДВИ).
Модификации датчиков различаются видом измеряемого давления:
- абсолютное давление (ДА);
- избыточное давление (ДИ);
- разрежение (ДВ);
- разность давлений (ДД);
- избыточное давление-разряжение (ДВИ).
ДатчикиДМ5007ЕхиДМ5007АЕхявляютсявзрывозащищеннымисвидом
взрывозашиты:
- ДМ5007Ех - «Взрывонепроницаемая оболочка» с маркировкой взрывозащиты
«1ЕхdIIBT5X» по ГОСТ 30852.0-2002, ГОСТ 30852.13-2002.
- ДМ5007АЕх - «Искробезопасная электрическая цепь» с маркировкой взрывозашиты
«0ExiaIICT5X» по ГОСТ 30852.0-2002, ГОСТ 30852.13-2002.
Датчики ДМ5007 изготавливаются в корпусе из ударопрочного полистирола, датчики
ДМ5007Ех, ДМ5007АЕх, ДМ5007А - в металлическом (сталь) корпусе, датчики ДМ5007А-ДД -в
металлическом (сталь, алюминий) корпусе.
Фотографии общего вида датчиков приведены на рисунках 1, 2 и 3.

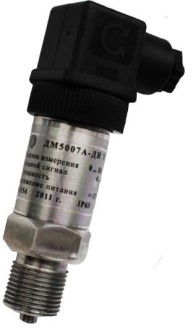

Рисунок 1 - Датчик
давления ДМ5007А

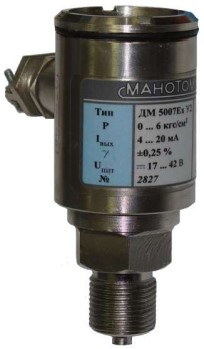

Рисунок 2 - Датчик
давления ДМ5007Ех
Рисунок 3 - Датчик давления
ДМ5007А-ДД
Пломбирование датчиков давления ДМ5007 не предусмотрено.
Лист № 2
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Верхние и нижние пределы измерений давления в зависимости от модификаций
датчиков приведены в таблицах 1 и 2.
Верхние пределы измерений давления
Модификация датчика
ДМ5007-ДИ
ДМ5007А-ДИ
ДМ5007Ех-ДИ
ДМ5007АЕх-ДИ
10; 16; 25; 60; 63; 100;
160; 250; 400; 600; 630
0,25; 0,4; 0,6; 1,0; 1,6; 2,5;
4,0; 6,0, 6,3; 10; 16; 25; 40;
60; 63; 100; 160; 250
ДМ5007А-ДА
ДМ5007Ех-ДА
ДМ5007АЕх-ДА
600; 630
0,6; 1,0; 1,6; 2,5;
4,0; 6,0, 6,3; 10; 16
ДМ5007А-ДД
ДМ5007Ех-ДД
ДМ5007АЕх-ДД
0,25; 0,4; 0,6; 1,0; 1,6; 2,5;
4,0; 6,0, 10; 16; 25; 40; 60; 63; 100;
160; 250; 400; 600; 630
0,4; 0,6; 1,0; 1,6; 2,5
Таблица 2
Таблица 1
кПаМПа
Модификация датчика
Нижние пределы измерений
давления, МПа
Верхние пределы измерений
давления, МПа
ДМ5007А-ДВ
ДМ5007Ех-ДВ
ДМ5007АЕх-ДВ
0
-0,01; -0,016; -0,025;
-0,04; -0,06; -0,1
ДМ5007А-ДВИ
ДМ5007Ех-ДВИ
ДМ5007АЕх-ДВИ
-0,1
0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
Примечания к таблицам 1 и 2:
1. По заказу датчики могут быть изготовлены со следующими единицами измерения давления:
кгс/см
2
, бар, мм рт. ст., мм вод. ст., атм.
2 Диапазон предельно допускаемого рабочего избыточного давления для датчиков разности
давлений от 0 до 16 МПа.
3 Нижний предел измерений датчиков абсолютного давления, избыточного давления и
разности давлений равен нулю.
Основные метрологические и технические характеристики датчиков приведены в
таблицах 3 и 4.
Значение
Наименование характеристик
Пределы допускаемой основной
приведенной погрешности (ɣ), %
от диапазона измерений
±0,25
±0,50
±1,00
Таблица 3
ДМ5007А, ДМ5007Ех, ДМ5007АЕхДМ5007
Лист № 3
Всего листов 5
Рабочий диапазон температур, ºС
от -55 до +70 включ.
св. -40 до +70
от -40 до +70
Пределы допускаемой
дополнительной приведенной
погрешности датчиков,
вызванной отклонением
температуры окружающего
воздуха в диапазоне от +21 до
+25 ºС, в рабочем диапазоне
температур на каждые 10 ºС, %
от диапазона измерений:
- при ɣ = ±0,25
- при ɣ = ±0,50
- при ɣ = ±1,00
±0,45
±0,50
±0,75
±0,2
±0,2
±0,5
±0,2
±0,2
±0,5
Пределы допускаемой
дополнительной приведенной
погрешности от воздействия
рабочего (статического) давления
на каждый 1 МПа, % от
диапазона измерений
±0,3
Наименование характеристик
Значение
ДМ5007А, ДМ5007Ех, ДМ5007АЕхДМ5007
Значение
от 17 до 42
0,85
0,36
0,35
0,40
0,70
0,80
Таблица 4
Наименование характеристик
Напряжение питания постоянного тока, В
Потребляемая мощность датчиков, В·А, не более:
- с выходным сигналом от 4 до 20 мА
- с выходным сигналом от 0 до 5 мА
Масса датчиков, кг, не более:
- ДМ5007, ДМ5007А
- ДМ5007Ех-ДД, ДМ5007АЕх-ДД
- ДМ5007А-ДД
- ДМ5007Ех, ДМ5007АЕх
Габаритные размеры, мм, не более:
- ДМ5007-ДИ
- ДМ5007А-ДИ, ДМ5007А-ДА, ДМ5007А-ДВИ
- ДМ5007Ех-ДИ, ДМ5007Ех -ДА, ДМ5007Ех -ДВИ
- ДМ5007АЕх-ДИ, ДМ5007АЕх -ДА, ДМ5007АЕх -ДВИ
- ДМ5007А-ДД
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
52×32×110
57×42×122
102×42×96
92×42×96
160×96×167
100000
8
Знак утверждения типа
наносится на табличку, прикрепленную к датчику, методом гравирования и на титульный лист
руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
-1 экз.
Таблица 5 - Комплектность датчиков давления ДМ5007
НаименованиеОбозначениеКоличество
Датчик давления ДМ5007 В соответствии с заказом 1 шт.
Паспорт 5Ш0.283.339ПС 1 экз.
Руководство по эксплуатации 5Ш0.283.339РЭ 1 экз.
Сертификат соответствия требованиям
технического регламента Таможенного
союза ТР ТС 012/2011 (для датчиков
ДМ5007Ех, ДМ5007АЕх)
Примечание - При поставке партии датчиков в один адрес допускается прилагать по одному
экземпляру руководства по эксплуатации и сертификата соответствия требованиям
технического регламента Таможенного союза ТР ТС 012/2011, если иное количество не
оговорено при заказе
Поверка
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные.
Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного
давления грузопоршневые МП-6; МП-60; МП-2500 (Регистрационный № 31703-06).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой
МВП-2,5 (Регистрационный № 1652-99).
Вольтметр цифровой интегрирующий Щ 1516 (Регистрационный № 4969-75).
Магазин сопротивления Р4831 (Регистрационный № 48930-12).
Источник питания постоянного тока Б5-47 (Регистрационный № 5967-77).
Допускаетсяприменениесредствповерки,неприведенныхвперечне,но
обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой
точностью.
Знак поверки наносится на корпус прибора и в паспорт или в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
давления ДМ5007
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная
поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4
×
10
4
Па
ГОСТР51522-99Совместимостьтехническихсредствэлектромагнитная.
Электрическое оборудование для измерения, управления и лабораторного применения.
Требования и методы испытаний
ТУ 311-0022559.012-95 Датчики давления ДМ5007. Технические условия
Лист № 5
Всего листов 5
Изготовитель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Телефон: (3822) 44-26-28; факс: (3822) 44-29-06
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
