Наименование СИ:
Счетчики нефтепродуктов
Обозначение типа:
ZC 17
Производитель:
Фирма "SATAM sas", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

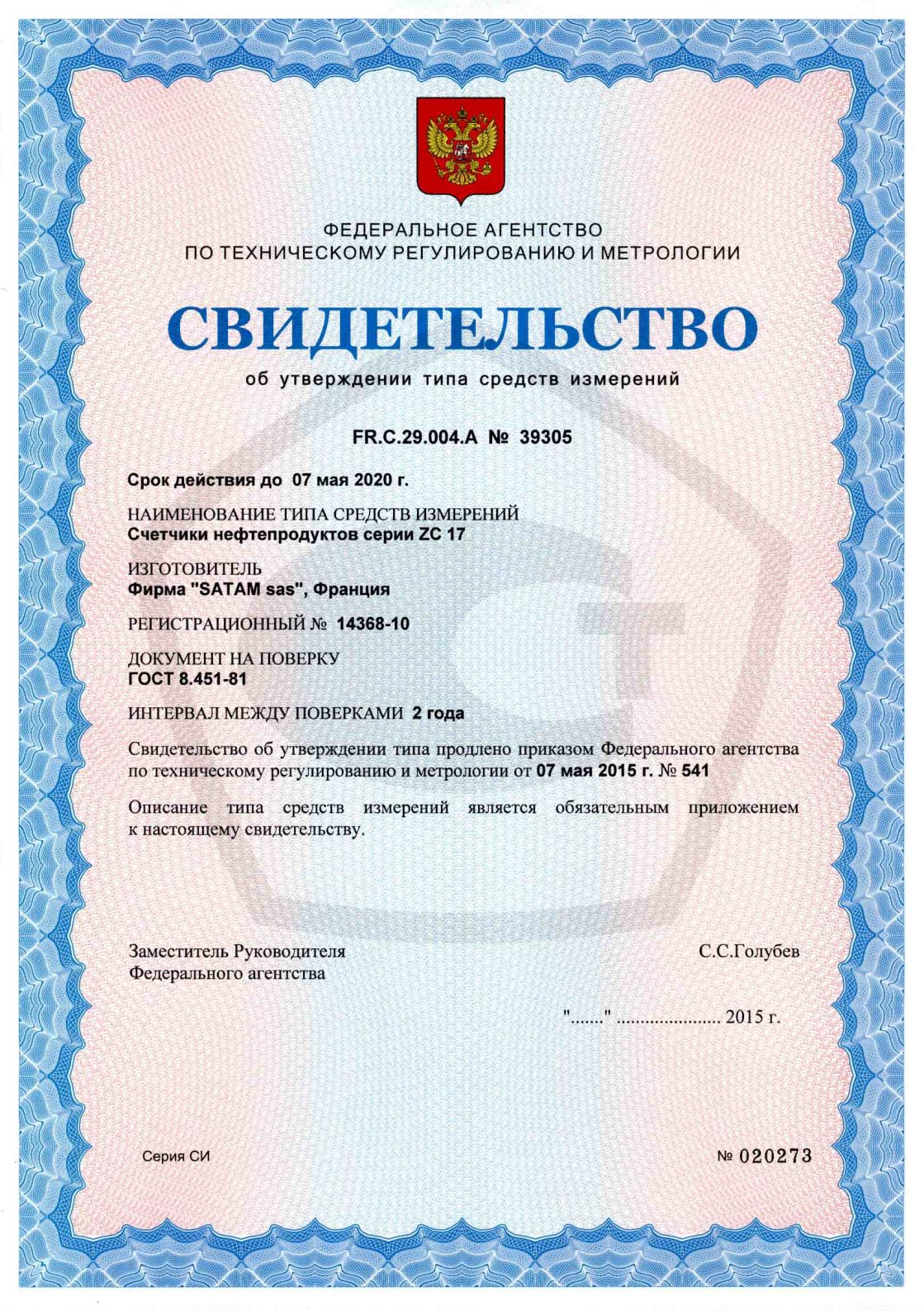

Приложение к свидетельству № 39305
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики нефтепродуктов серии ZC 17
Назначение средства измерений
Счетчики нефтепродуктов серии ZC 17 (далее – счетчики ZC 17) предназначены для
измерений объёма (количества) нефтепродуктов с вязкостью до 800 сСт (в том числе, бензина,
дизельного топлива, керосина, топочного мазута).
Описание средства измерений
Счетчики ZC 17 являются камерными счетчиками лопастного типа. Принцип действия,
которых заключается в следующем. Подвижная система счетчиков ZC 17, состоящая из цилин-
дра, вращающегося вокруг своей оси, и четырех лопастей перемещающихся в прорезях цилин-
дра, движется под действием разности давлений на входе и выходе счетчика. Вращательное
движение цилиндра передается на механическое отсчетное устройство 7887 или через датчик
импульсов AC 30 SATAM в электронное отсчетное устройство Equalis L или Equalis MPC. Вы-
сокая точность измерений объема жидкости, прошедшей через счетчик, достигается благодаря
минимальным зазорам между торцами цилиндра с лопастями и боковыми стенками корпуса.
Счетчики ZC 17 имеют 6 модификаций:ZC 17 12/12; ZC 17 24/24; ZC 17 24/48;
ZC 17 80/80; ZC 17 80/150; ZC 17 80/250, которые отличаются друг от друга габаритными раз-
мерами и диапазонами измеряемых расходов.
Счетчики имеют фланцевое присоединение к трубопроводам. Счетчики используются в
различных системах учета нефтепродуктов и по заказу могут укомплектовываться дополни-
тельными агрегатами и принадлежностями, например такими как:
- индикатор мгновенного расхода;
- задающее устройство с клапаном;
- печатающее устройство учетных документов;
- ограничитель расхода;
- фильтры;
- дегазаторы;
- датчик импульсов модели 7671 или AC 30 SATAM.
Фотографии внешнего вида счетчиков представлены на рисунках 1 и 2.

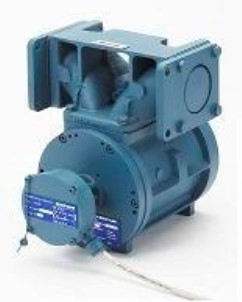

Рисунок 1. Счетчик ZC 17 80/250 с механиче-
ским отсчетным устройством 7887

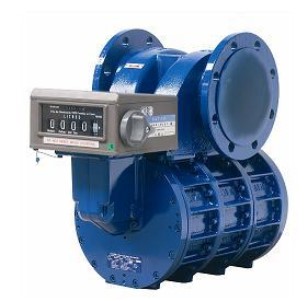

Рисунок 2. Счетчик ZC 17 24/48 с импульсным
выходом
Trial нанесения поверительных клейм (наклеек и пломб) указаны на рисунках 3 и 4.
Лист № 2
Всего листов 3

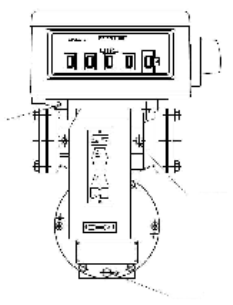

Рисунок 3. Счетчик ZC 17 с механическим от-
счетным устройством

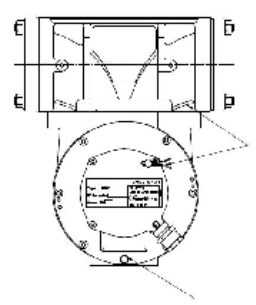

Рисунок 4. Счетчик ZC 17 с импульсным выхо-
дом
Метрологические и технические характеристики
ZC 17 ZC 17
24/48 80/80
80
0,82,27
48 80
4,8 8,0
ZC 17ZC 17
80/150 80/250
100150
4,54 6,82
150250
15,0 25,0
±0,15
1,0
от -40 до +40
Таблица 1.
Модификация ZC 17 ZC 17
12/12 24/24
Диаметр условный, мм50
Циклический объем, л 0,33 0,4
Максимальный расход, м
3
/ч 1224
Минимальный расход, м
3
/ч 1,2 2,4
Пределы допускаемой относитель-
ной погрешности измерений, %
Максимальное рабочее давление,
МПа0,8
Диапазон рабочих температур,
о
С
Габаритные размеры, мм, не более:
Длина180180
Ширина221216
Высота368409
Масса, кг, не более 18 22
180 356
247 365
407 448
26 75
432 400
492 619
448 448
95 155
Знак утверждения типа
наносится на фирменную табличку в виде наклейки или методом трафаретной печати и на ти-
тульный лист паспорта типографским методом.
Примечание
Модификация по заказу
Комплектность средства измерений
Комплектность счетчиков приведена в таблице 2.
Таблица 2.
НаименованиеКоличество, шт.
Счетчик ZC 17 1
Комплект эксплуатационной документации 1
Комплект ЗИП 1
По заказу
Поверка
осуществляется в соответствии с ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы
и средства поверки».
пломба
пломба
пломба
пломбы
пломба
Лист № 3
Всего листов 3
Основные средства поверки.
- мерники 2-го разряда по ГОСТ 8.400 с относительной погрешностью не более 0,05 %;
- термометр жидкостной стеклянный по ГОСТ 28498-90, цена деления 0,1
°
С;
- установки поверочные передвижные для счетчиков нефтепродуктов с относительной
погрешностью не более 0,05 %.
Сведения о методиках (методах) измерений
приведены в паспорте счетчиков.
Нормативные и технические документы, устанавливающие требования к счетчикам неф-
тепродуктов серии ZC 17:
1. ГОСТ 28066-89 «Счетчики жидкости камерные. ГСП. Общие технические условия».
2. Техническая документация фирмы “SATAM sas”, Франция.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при осуществлении торговли.
Изготовитель
Фирма “SATAM sas”, Франция
Paris Nord 2 - Bat. Le Gauguin
47 allée des Impressionnistes
BP 85012 - Villepinte
95931 Roissy Charles De Gaulle Cedex
FRANCE
Phone : + 33 (0)2 54 03 99 49
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому ре-
гулированию и метрологии
С.С. Голубев
М.п.« ___ » ________ 2015 г.
