Термопреобразователи сопротивления ТСМ 296, ГРСИ 14271-94
Номер госреестра:
14271-94
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
ТСМ 296
Производитель:
ОАО "НПО измерительной техники" (НПО ИТ), г.Королев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 10472/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСМ 296
Назначение средства измерений
Термопреобразователи сопротивления ТСМ 296 (далее по тексту – термопреобразователи или
ТС) предназначены для измерений температурыжидких и газообразных сред.
Описание средства измерений
Принцип работы ТС основан на свойстве меди изменять величину сопротивления в зависи-
мости от изменениятемпературы.
Термопреобразователи конструктивно выполнены в виде чувствительного элемента (ЧЭ), по-
мещенного в защитный чехол, который соединен с клеммной головкой с откручивающейся крыш-
кой. ЧЭ термопреобразователя выполнен в виде бескаркасной намотки из медного изолированного
провода. ТС имеют четырехпроводную схему соединения внутренних проводов с ЧЭ.
Термопреобразователи имеют ряд исполнений, различающихся номинальным значением со-
противления ЧЭ, длиной погружаемой части, наличием клеммной колодки (внутри головки ТС) и
материалом защитного чехла: ТСМ 296-01÷ТСМ 296-23, ТСМ 296.01-01.01÷ТСМ 296.01-23.01.
Способ установки термопреобразователей на объекте - подвижный штуцер М20х1,5.

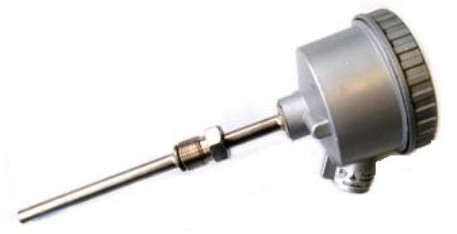

Фотография общего вида термопреобразователя приведена на рисунке 1
Рис.1: Термопреобразователь сопротивления ТСМ 296
Метрологические и технические характеристики
Диапазон измеряемых температур,
°
С:
- для ТС класса допуска А:……………………………….…………от минус 20 до плюс 60;
- для ТС класса допуска В:……………………...………………….от минус 60 до плюс 120
Температурный коэффициент ТС
a
,
о
С
-1
:…………………..………….……………...0,00428
Условное обозначение номинальной статической характеристики преобразования
(НСХ) по ГОСТ 6651-2009:…………………………………………………………...…...50М, 100М
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:……………..........……50; 100
Класс допуска по ГОСТ 6651-2009:…...…………...……………………………………...A, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквива-
ленте (допуск),
- для ТС класса допуска А:…………….……….………………………..….
±
(0,15 + 0,002|t|); -
для ТС класса допуска В:………………………..........................................
±
(0,30 + 0,005|t|)
Электрическое сопротивление изоляцииизмерительныхцепей относительно корпуса ТС,
не менее:
- 100 МОм - притемпературе (25 ± 10) °С и относительнойвлажности от 30 до 80 %;
- 0,5 МОм - при температуре 40 °С и относительной влажности 100 %;
- 10 МОм - при верхнем значении температуры рабочего диапазона.
Лист № 2
Всего листов 3
Время термической реакции (τ
0,63
), с, не более: …………………………………………........25
Диаметр монтажной части ТС, мм:…………………………………………………………...10
Длина монтажной части ТС, мм:…..........................................................................
от 80 до 400
Масса ТС, г, не более:………………………………………………………………………..690
Вероятность безотказной работы в условиях эксплуатации в течение времени непрерывной
работы 10000 ч не менее 0,997 при доверительной вероятности α = 0,8.
Рабочие условия эксплуатации ТС:
- температура окружающей среды, °С:…………………………….….от минус 60 до плюс 60; -
относительная влажность воздуха, %:…………………………до 95 при температуре 35 °С
Средний срок службы, лет, не менее: …………………………………………………………..12.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а
также на шильдик, прикрепленный к ТС.
Комплектность
В комплект поставки входят:
Термопреобразователь (исполнение по заказу) - 1 шт.
Медная уплотнительная шайба - 1 шт.
Паспорт БЫ2.821.296 ПС - 1 экз.
Руководство по эксплуатации БЫ2.821.296 РЭ – 1 экз.
Схема электрическая принципиальная БЫ2.821.296 Э3 - 1 экз.
Габаритный чертеж БЫ2.821.296 ГЧ -1 экз.
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления
из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в
диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с
диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью под-
держания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами до-
пускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
), где
R – измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомогатель-
ного оборудования, удовлетворяющих по точности и техническим характеристикам требовани-
ям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в соответствующем разделе руково-
дства по эксплуатации на ТС.
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления ТСМ 296
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Об-
щие технические требования и методы испытаний.
БЫ2.821.296 ТУ «Термопреобразователи сопротивления ТСМ 296. Технические условия».
Лист № 3
Всего листов 3
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Ме-
тодика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасного
производственного объекта; выполнение работ по оценке соответствия промышленной про-
дукции и продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
ОАО «Научно-производственное объединение измерительной
техники» (ОАО «НПО ИТ»)
Адрес: 141074, г. Королев Московской обл., ул.Пионерская, д.2.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2013 г.
М.п.
