Номер госреестра:
14205-11
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ-110-57
Производитель:
ОАО "Производственный комплекс ХК Электрозавод", г.Москва
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43685
об утверждении типа средств измерений
лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-110-57
Назначение средства измерений
Трансформаторы напряжения НКФ-110-57 предназначены для передачи измерительной
информацииприборам измерения, защиты, автоматики, сигнализации и управления
применяются в установках переменного тока промышленной частоты в сетях 110 кВ с
заземленной нейтралью.
Метрологические и технические характеристики
- первичное напряжение, В110000/
Ö
3
- вторичные напряжения, В100/
Ö
3; 100
- наибольшее рабочее напряжение, кВ126
- классы точности измерительных обмоток0,2; 0,5; 1,0
- классы точности защитных обмоток3,0; 3P
- номинальные вторичные нагрузки
с коэффициентом cos φ = 0,8:
- обмотки для измерений, В∙А от 200 до 600
- обмотки для защиты, В∙А от 600 до1200
- номинальная частота, Гц50
- масса не более, кг630 (790*)
- габаритные размеры, мм1790 х Ø700 (1960* х Ø700)
*при использовании фарфоровой покрышки увеличенной высоты (3,1 см/кВ)
Климатическое исполнение по ГОСТ 15150-69У1; ХЛ1
Описание средства измерений
Трансформаторы напряжения типа НКФ-110-57, являются однофазными масштабными
преобразователями индуктивного типа. Принцип
действия основан на явлении взаимной индукции
в обмотках, намотанных на один сердечник.
Напряжение во вторичной обмотке зависит от
напряжения, поданного в первичную обмотку, и
соотношения
витков первичной и вторичной
обмоток.Трансформаторыи
меютпервичную
обмоткуи до трех вторичных обмоток
–
измерительных и/или защитных.
Обмотки
изолированы бумажно-масляной изоляцией и

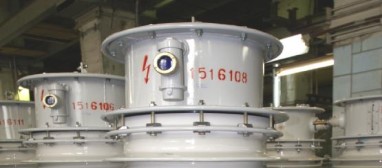

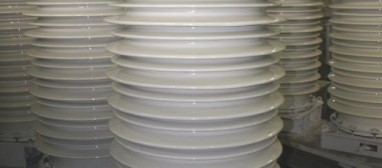

помещены в фарфоровуюпокрышку,
заполненную маслом. Сверху покрышки
расположен маслорасширитель с масляным
затвором. Линейный вывод А первичной обмотки
подключен к корпусу маслорасширителя. Вывод
Х первичной обмотки и выводы вторичных

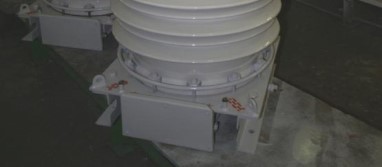

обмоток находятсяв клеммной коробке,
помещенной внизу на основании
трансформатора. Выводы X, x
1
, х
2
иx
д
заземляются.
Крышка контактной коробки пломбируется с использованием спецболтов для
предотвращения несанкционированного доступа.
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора лазерной гравировкой и
на эксплуатационную документацию - типографским способом.
Комплектность средства измерений
Трансформатор напряжения НКФ-110-57 - 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки:
-ТрансформаторнапряженияэталонныйНКЛ-220,номинальныепервичные
напряжения 66/√3, 110/√3, 132/√3, 220/√3, класс точности 0,1.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения
типа НКФ-110-57».
Нормативные документы, устанавливающие требования к трансформаторам напряжения
НКФ-110-57:
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Трансформаторы напряжения НКФ-110-57 в соответствии с частью 3 Федерального
закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться
при:
- «осуществлении торговли и товарообменных операций…» (п. 7 ч. 3 ст. 1);
- «выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1).
Изготовитель
ОАО "Производственный комплекс ХК ЭЛЕКТРОЗАВОД", Москва.
Адрес:
107023, Россия, г. Москва, ул. Электрозаводская, 21
Тел. +7 (495) 777 82 05, факс +7 (495) 963 11 19
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66,
E-mail:
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«»2011 г.
