Преобразователи термоэлектрические ТХА-05, ГРСИ 13990-02
Номер госреестра:
13990-02
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
ТХА-05
Производитель:
ФГУП "НИИ НПО "ЛУЧ", г.Подольск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 13319/1
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТХА-05
Назначение средства измерений
Преобразователи термоэлектрические (далее – ТП или термопреобразователи)
ТХА-05 предназначены для непрерывного измерения температуры теплоносителя и ме-
таллоконструкций оборудования реакторных установок АЭС в атомной энергетике, а так-
же для измерений температуры газообразных и жидких сред в различных отраслях про-
мышленности.
Описание средства измерений
Измерение температуры с помощью ТП основано на явлении возникновения термо-
электродвижущей силы (далее по тексту – ТЭДС) в электрической цепи, состоящей из
двух разнородных металлов или сплавов, при помещении его рабочего и свободных кон-
цов в среды с различными температурами. Величина ТЭДС определяется типом материа-
лов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.
Термопреобразователи состоят из следующих основных элементов:
- первичного преобразователя температуры – термопары, предназначенной для пре-
образования измеряемой температуры в эквивалентное изменение ТЭДС;
- электрической изоляции;
- защитной арматуры;
- конструктивных элементов для крепления ТП на оборудовании.

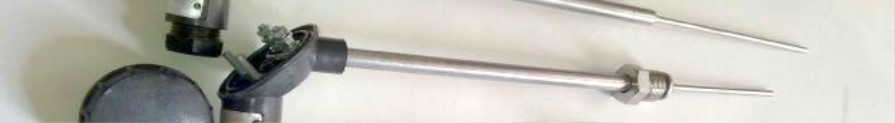

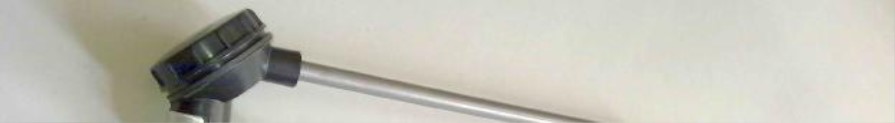

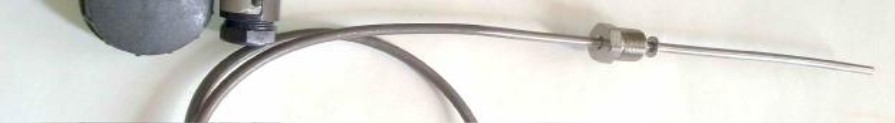

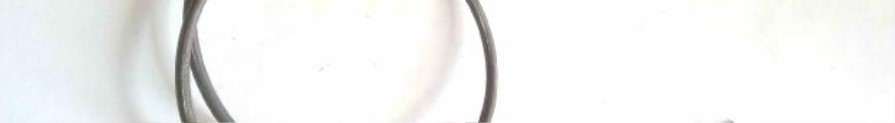

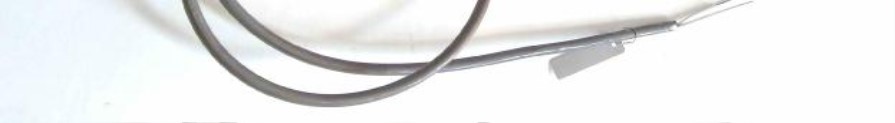

Фото общего вида термопреобразователей представлено на рисунке.
Рис.: ТП ТХА-05
ТП имеют исполнения, отличающиеся способом заделки горячего спая термопар,
длиной монтажной части, диаметром и наличием или отсутствием дополнительной за-
лист № 2
всего листов 4
щитной арматуры, крепежного устройства и головки для подключения соединительных
линий.
В зависимости от исполнения ТП выполняются с головкой для подключения соеди-
нительных линий или без нее и с крепежным устройством в виде штуцера М20х1,5,
М16х1,5 или без него.
Преобразователи термоэлектрические ТХА-05 изготавливают из кабеля КТМС(ХА)
диаметром 4 или 6 мм, ТУ 16-505.757-75. Материал термоэлектродов: хромель (положи-
тельного) и алюмель (отрицательного).
Материал защитной арматуры − сталь 12Х18Н10Т (08Х18Н10Т) по ГОСТ 5632-72.
Метрологические и технические характеристики
Диапазон измеряемых температур термопреобразователей:
- от минус 40 до плюс 400
°
С – для ТП, предназначенных для использования в атом-
ной энергетике;
- от минус 40 до плюс 800
°
С – для ТП общепромышленного применения.
Тип ТП – ТХА (хромель-алюмелевые), буквенное обозначение номинальной статиче-
ской характеристики (далее – НСХ) преобразования ТП по ГОСТ 6616-94 – К.
НСХ ТП соответствует ГОСТ Р 8.585-2001.
Пределы допускаемых отклонений (
D
t, °С) ТЭДС ТП от НСХ в температурном эк-
виваленте соответствуют классу 2 по ГОСТ Р 8.585-2001:
D
t =
±
2,5 °С при температуре от минус 40 до плюс 333 °С,
D
t =
±
0,0075 · t при температуре свыше плюс 333 °С до плюс 1200 °С,
где t – значение измеряемой температуры, °С.
По наличию контакта термопары с защитной арматурой ТП выполняются как с изо-
лированной (И), так и с неизолированной (НИ) термопарой.
По количеству термопар в одной зоне ТП выполняются одинарными.
Показатель тепловой инерции при коэффициенте теплоотдачи практически равном
бесконечности в зависимости от исполнения ТП, с, не более: 2, 4 или 5.
Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре
(25 ± 10)
°
С и относительной влажности от 30 до 80 %).
Диаметр монтажной части ТП в зависимости от исполнения, мм: 4 или 6.
Длина монтажной части ТП в зависимости от исполнения, мм: от 45 до 20000.
Масса (в зависимости от исполнения) – от 0,030 до 1,480 кг.
Климатическое исполнение ТП – УХЛ4 (для внутренних поставок), ТВ3 или ТМ3,
тип атмосферы IV (для поставок на экспорт) по ГОСТ 15150-69, группа исполнения Д2 по
ГОСТ Р 52931-2008.
Нормальный режим эксплуатации ТП определяется следующими воздействующими
факторами:
- относительная влажность, % – не более 90;
- мощность поглощенной дозы гамма-излучения, Гр/ч – не более 1,0;
- поглощенная доза гамма-излучения за 5 лет, Гр – не более 5,0 ·10
4
;
- температура окружающего воздуха в зависимости от исполнения,
о
С – от плюс 5 до
плюс 60 или от плюс 5 до плюс 400 (за исключением верхнего конца длиной 1 м, для ко-
торого температура до плюс 60
о
С
).
ТП относятся к категории I сейсмостойкости по НП-031-01.
ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций,
допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.
Головки TП защищены от проникновения внутрь воды и пыли. Степень защиты
IP67 по ГОСТ 14254-96.
ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными
изделиями.
Средний срок службы ТП – 10 лет.
Назначенный срок службы ТП – 5 лет.
лист № 3
всего листов 4
Наработка до отказа ТП – не менее 250000 ч.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом или левом верхнем
углу) паспорта и руководства по эксплуатации типографским способом, а также на шиль-
дик или наклейку, прикрепленные к ТП.
Комплектность средства измерений
Преобразователь термоэлектрический – 1 шт.
Паспорт 427.03 ПС Преобразователь термоэлектрический – 1 экз. (групповой пас-
порт на партию ТП до 10 шт.).
Прокладка 427.03.008-03 (в зависимости от исполнения) – 1 шт.
Руководство по эксплуaтaции 427.03 РЭ Преобразователь термоэлектрический
ТХА-03, ТХК-03, ТХК-04, ТХА-05, ТХК-05 – 1 экз. (на партию ТП до 25 шт.).
Поверка
проводится по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки».
Основные средстваповерки:
- калибраторы температуры серии ATC-R моделей АТС-157В, АТС-650B (со штатным
внешним эталонным термопреобразователем сопротивления), общий диапазон воспроиз-
водимых температур – от плюс 50 до плюс 650 ºС;
- термометр сопротивления платиновый эталонный 2-го разряда ПТС-10М, диапазон
измеряемыхтемператур – от минус 200 до плюс 420 ºС;
-установка УТТ-6ВМА, диапазон измеряемых температур от плюс 300 до плюс
1200 °С;
- преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измеряе-
мых напряжений от минус 1,0 до плюс 1,0 В, ПГ: ± [0,0005 +5·10
-5
·U] мВ;
- преобразователь термоэлектрический платинородий-платиновый эталонный 2-го
разряда ППО II-1250, диапазон измеряемыхтемператур– от плюс 300 до плюс 1200 ºС.
Допускается применять другие средства поверки, удовлетворяющие по точности тре-
бованиям ГОСТ 8.338-2002.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации
427.03 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразо-
вателям термоэлектрическим ТХА-03
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобра-
зования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ТУ 95 2381-92 Преобразователи термоэлектрические ТХА-03, ТХК-03, ТХК-04, ТХА-05,
ТХК-05. Технические условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений темпера-
туры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
лист № 4
всего листов 4
в сфере государственного регулирования
Рекомендации по областям применения
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта; выполнение работ по оценке соответст-
вия промышленной продукции и продукции других видов, а также иных объектов уста-
новленным законодательством Российской Федерации обязательным требованиям; осу-
ществление деятельности в области использования атомной энергии.
ИзготовительФедеральноегосударственноеунитарноепредприятие«Научно-
исследовательскийинститут Научно-производственное объединение
«ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»).
Адрес: Россия, Московская область, г. Подольск, ул. Железнодорожная,
24, 142100.
Тел.(495) 502-79-51, факс: (495) 543-33-63.
E-mail:
Адрес в Интернет: http//
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: offic
, адрес в Интернет:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В.Булыгин
М.п.«_____» ____________ 2012 г.
