Газоанализаторы кислорода твердоэлектролитные ЭКОН, ГРСИ 13520-09
Номер госреестра:
13520-09
Наименование СИ:
Газоанализаторы кислорода твердоэлектролитные
Обозначение типа:
ЭКОН
Производитель:
АО "ЭКОН", г.Обнинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35763/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1690 от 16.07.2019 г.)
Газоанализаторы кислорода твёрдоэлектролитные «ЭКОН»
Назначение средства измерений
Газоанализаторы кислорода твёрдоэлектролитные «ЭКОН» (далее - анализаторы) пред-
назначены для непрерывного измерения объёмной доли кислорода в отходящих дымовых газах
котлоагрегатов, работающих на угле, мазуте или природном газе, и последующей передачи
сигнала в автоматизированные системы управления оптимальными режимами работы устано-
вок.
Описание средства измерений
Принцип действия газоанализаторов «ЭКОН» основан на измерении ЭДС твёрдоэлек-
тролитной ячейки, возникающей вследствие различия парциальных давлений кислорода в срав-
нительной и анализируемом газовых смесях. В качестве сравнительной газовой смеси исполь-
зуется воздух.
Газоанализатор состоит из датчика и преобразователя, соединенных кабелем длиной до
12 м. Часть датчика, включающая измерительную ячейку, вводится в анализируемую среду,
другая часть остается вне рабочей среды и служит для крепления и связи с преобразователем.
Измерительная ячейка датчика состоит из твердого электролита на основе диоксида циркония,
стабилизированного оксидом иттрия. Датчик имеет несколько размеров, выбираемых потреби-
телем.
Преобразователь имеет выход аналогового сигнала для подключения к системам управ-
ления режимами работы котлоагрегатов или к записывающим устройствам. Номинальная функ-
ция преобразования аналогового выходного сигнала от входного сигнала (объемной доли ки-
слорода) линейная. Коэффициенты функции приведены в руководстве по эксплуатации. На пе-
редней панели преобразователя расположены органы управления и отображения измеряемых
величин: температуры ячейки и объемной доли кислорода.
Газоанализатор «ЭКОН-ВТ» является модификацией газоанализатора «ЭКОН» и пред-
назначен для непрерывного измерения объемной доли кислорода в процессе сгорания органи-
ческого топлива в стекловаренных, металлургических, мусоросжигательных печах, печах обжи-
га керамики и других топливосжигающих установках в условиях высоких температур, дости-
гающих 1400 °С. Газоанализатор «ЭКОН-ВТ» конструктивно отличается от газоанализатора
«ЭКОН» наличием специального керамического защитного чехла датчика и отсутствием встро-
енного нагревателя датчика.
Общий вид газоанализатора кислорода твёрдоэлектролитного «ЭКОН» и модификации
«ЭКОН-ВТ» представлен на рисунках 1 - 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлена на рисунке 3.
Лист № 2
Всего листов 5
Рисунок 1 – Общий вид газоанализатора
«ЭКОН»

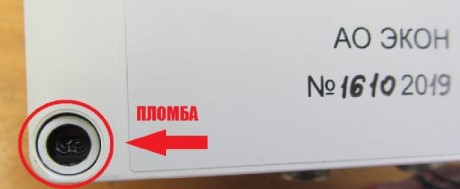

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Таблица 1
Идентификационное
наименование про-
граммного обеспече-
ния (свидетельство о
государственной ре-
гистрации)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
«econ_vt_ctr»
1.15
E8F2
CRC16
Управляющая
программа
ЭКОН ВТ
Управляющая
программа
ЭКОН НТ
«econ_dig_ctr»
1.03
27AC
CRC16
Уровень защиты программного обеспечения по МИ3286-2010:
– «А» - не требуется специальных средств защиты метрологически значимой части ПО
СИ и измеренных данных от преднамеренных изменений, т.к. программное обеспечение пред-
ставлено в виде исполняемого файла операционной системы не допускающего модификаций, у
пользователя отсутствует возможность преднамеренно или непреднамеренно изменить изме-
ренные данные с помощью ПО СИ.
Влияние программного обеспечения газоанализаторов учтено при нормировании метро-
логических характеристик.
Рисунок 2 – Общий вид газоанализатора
«ЭКОН-ВТ»
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазоны измерения объемных долей содержания кислорода в ана-
лизируемой газовой смеси, %:
ЭКОН
от 0,1 до 25,0
от 0,1 до 10,00
от 0,1 до 5,00
от 0,1 до 2,50
от 0,1 до 25,0
ЭКОН-ВТ
Пределы допускаемой основной погрешности в каждом диапазоне
измерений прибора:
- в интервале содержания кислорода от 0,1 до 2,5 об. доля, % включ.,
D
Д
об. доля, %
±0,1
±2,5
±3,0
±0,5
- в интервале содержания кислорода св. 2,5 до 25,0 об. доля, %
g
Д
, %:
ЭКОН
ЭКОН-ВТ
Пределы допускаемой вариации выходного сигнала, в долях от ос-
новной погрешности
Предел допускаемого изменения выходного сигнала за 14 суток не-
прерывной работы, % от основной погрешности
50
Значение
220±22
50
30
не нормируется
10
15
от 0 до 5
от 4 до 20
от 0,1 до 25
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Время прогрева, мин, не более:
ЭКОН
ЭКОН-ВТ
Время установления показаний, Т
0,9
, с, не более
ЭКОН
ЭКОН-ВТ
Диапазон аналогового выходного сигнала, мА:
- при сопротивлении нагрузки не более 2,5 кОм
- при сопротивлении нагрузки не более 500 Ом
Параметры анализируемой газовой смеси:
- содержание кислорода, об. доля, %
- диапазон температуры анализируемого газа, °С
ЭКОН
ЭКОН-ВТ
от +25 до +760
от +25 до +1400
Лист № 4
Всего листов 5
от -30 до +50
от 5 до 50
Значение
от -3,9 до +4,4
20
100
200
50
76
от 600 до 2310
40
от 1000 до 1100
120
200
260
20
5
5
Продолжение таблицы 3
Наименование характеристики
- диапазон избыточного давления анализируемого газа, кПа
- объемная доля влаги в анализируемом газе не более, %
- содержание пыли, г/м
3
, не более
Потребляемая мощность, В·А, не более:
ЭКОН
ЭКОН-ВТ
Габаритные размеры, мм, не более
- датчик:
ЭКОН
- диаметр
- длина
ЭКОН-ВТ
- диаметр
- длина
- преобразователь
- высота
- ширина
- длина
Масса, кг, не более:
- датчик:
ЭКОН
ЭКОН-ВТ
- преобразователь
Условия эксплуатации:
- температура окружающего воздуха,
°
С:
для датчика
для электронного блока
- относительная влажность воздуха при температуре +35 °С,
%, не более:
для датчика
для электронного блока
- атмосферное давление, кПа
мм рт. ст.
95
80
от 84 до 106,7
от 630 до 800
Знак утверждения типа
наносится на верхнюю часть титульного листа руководства по эксплуатации и на левый ниж-
ний угол лицевой панели типографским способом.
Комплектность средства измерений
Обозначение
----
Количество
1 шт.
1 шт.
1 компл.
1 компл.
Таблица 4 - Комплектность средства измерений
Наименование
Датчик газоанализатора
Преобразователь
Комплект монтажных частей
Комплект запасных частей
Руководство по эксплуатации, включающее
паспорт
Методика поверки
-
МП 13520-03
1 компл.
1 экз.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 13520-03 «Инструкция. Газоанализаторы кислорода твёрдо-
электролитные«ЭКОН».Методикаповерки»,утвержденномуГЦИСИВНИИМС
19 декабря 2003 г.
Основные средства поверки:
- поверочные газовые смеси кислорода в азоте, зарегистрированные в Госреестре под
№№ 3716-87, 3721-87, 3722-87, 3726-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам твёрдоэлектролитным «ЭКОН»
ГОСТ 13320-81 Газоанализаторы промышленные. Общие технические условия
Приказ Росстандарта от 14.12.2018 г. № 2664 Государственная поверочная схема для
средств измерений содержания компонентов в газовых и газоконденсатных средах
ТУ 95 2468-2000 Газоанализатор кислорода твердоэлектролитный «ЭКОН». Технические
условия
Изготовитель
Акционерное общество «ЭКОН» (АО «ЭКОН»)
ИНН 40250446318
Адрес: 249037, Калужская область, г. Обнинск, ул. Лесная, д. 9
Тел./факс: (48439) 6-62-66
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Калужский ЦСМ» (ФБУ «Калужский ЦСМ»)
Адрес: 248600, г. Калуга, ул.Тульская, д. 16а
Тел./факс: (4842) 57-47-81/(4842) 57-42-69
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Калужский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30147-11 от 17.06.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2019 г.
